제품 아이디어는 있지만 도면이 없어 제작 문의를 망설이고 계신가요? 도면 없이도 시제품 제작이 가능한지, 참고 이미지만으로 상담이 가능한지 문의하시는 분들이 있습니다. 손으로 그린 그림이나 참고 이미지만 있어도 제작 상담은 시작할 수 있습니다.
다만 머릿속의 아이디어를 실제 제품으로 만들기 위해서는 이미지에 나타나지 않는 크기와 구조, 필요한 기능 등을 하나씩 정리해 제작 가능한 도면으로 구체화하는 과정이 필요합니다. 이번 글에서는 아이디어와 참고 자료가 제작용 도면으로 완성되고, 그 도면을 바탕으로 첫 시제품이 제작되는 과정을 처음 의뢰하는 분들도 이해하기 쉽게 순서대로 살펴보겠습니다.
제품 아이디어와 이미지만으로 바로 제작할 수 있을까요?
이미지만으로 상담은 가능하지만 바로 제작하기는 어렵습니다

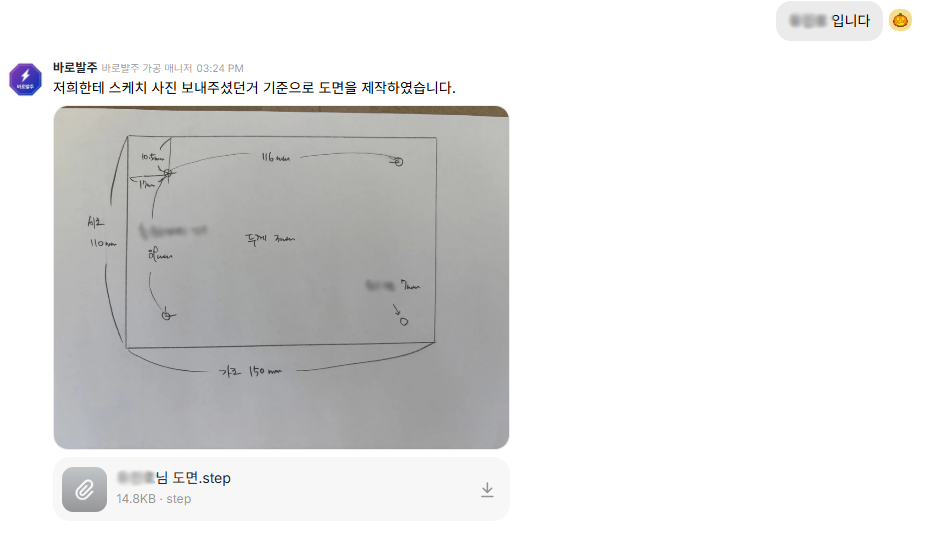

손으로 그린 스케치, 인터넷에서 찾은 이미지만 있어도 시제품 제작 상담은 가능합니다. 제품의 대략적인 형태와 용도, 원하는 크기를 설명할 수 있다면 어떤 자료가 더 필요한지 확인하면서 제작 방향을 잡을 수 있기 때문입니다.
그러나 이미지는 제품의 겉모습만 보여줄 뿐, 정확한 치수나 두께, 보이지 않는 내부 구조까지 전달하지는 못합니다. 같은 모양이라도 실제 사용 방식이나 조립 구조에 따라 제작 방법이 달라질 수 있어, 이미지만 보고 바로 가공에 들어가기는 어렵습니다.
따라서 아이디어와 이미지는 제작의 출발점으로 활용하고, 실제 제작 전에는 필요한 정보를 도면으로 정리해야 합니다. 도면이 없는 상태에서는 우선 도면 제작 범위와 제작 가능성을 검토한 후, 도면이 확정되면 정확한 가공견적을 확인하는 순서로 진행됩니다.
도면 제작을 위해 어떤 정보를 준비해야 하나요?
제품의 용도와 크기, 필요한 기능부터 정리해 주세요
도면 제작을 의뢰하기 위해 처음부터 전문적인 가공 지식을 갖출 필요는 없습니다.
- 사용 목적: 제품을 어디에 사용할 예정인지, 어떤 기능이 필요한지 설명해 주세요.
- 치수 및 소재: 가로·세로·높이 등 제품의 크기를 판단할 수 있는 치수와 소재를 알려주세요.
- 사용 환경: 소재를 정하지 못했다면 물이나 열에 노출되는지, 반복해서 힘을 받는지 등을 설명해 주세요.
- 조립 정보: 다른 부품과 결합되는 제품이라면 볼트가 체결될 구멍의 위치와 크기, 조립 방향, 반드시 맞아야 하는 부분도 함께 전달해 주세요.
이러한 정보는 제품의 형태와 구조를 이해하고 제작용 도면을 만드는 데 활용됩니다.
아이디어가 제작용 도면으로 완성되는 과정
제품의 형태를 구체화하고 제작 조건을 표시합니다
고객이 제품의 사용 목적과 원하는 형태, 참고 이미지 등을 전달하면 이를 바탕으로 제품의 구조를 구체화하고 시제품 설계에 필요한 도면을 제작합니다.
- 구조 검토: 제품의 부품 구성과 조립 방식, 실제 가공이 가능한 구조인지 확인합니다.
- 자료 보완: 이미지로 확인하기 어려운 부분은 추가 치수나 다른 각도의 이미지를 요청합니다.

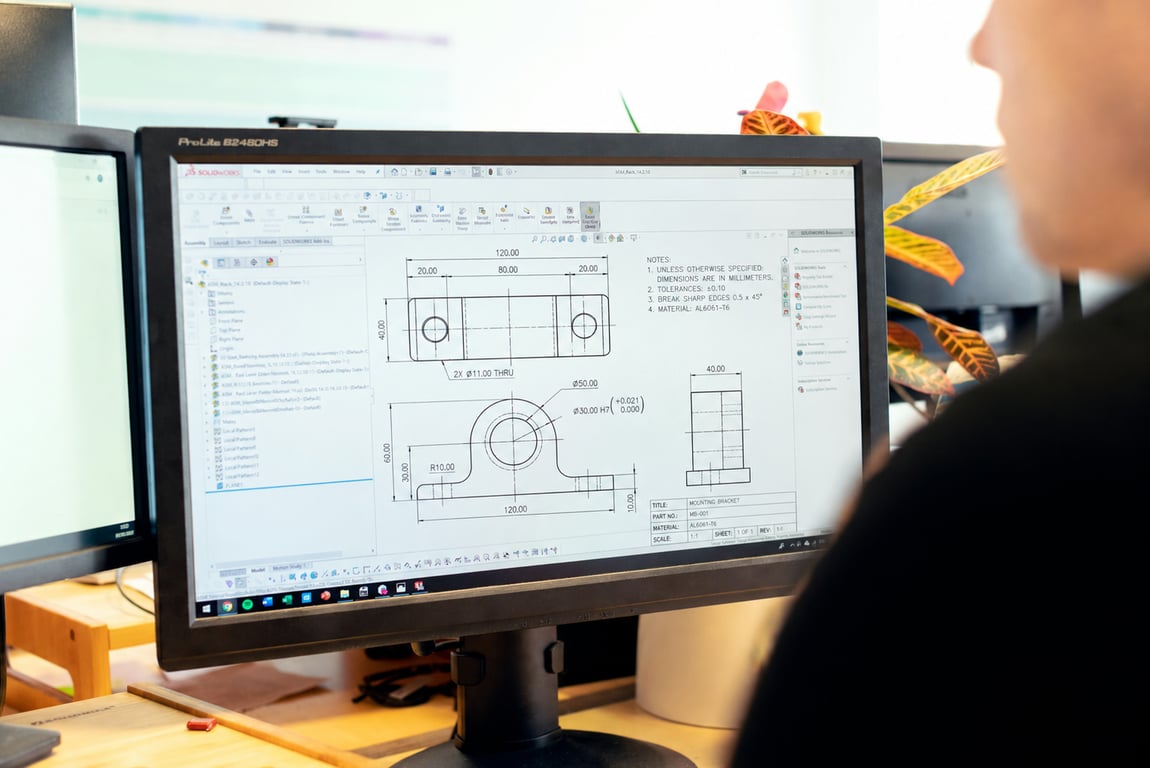

- 3D 도면 작성: 제품의 크기와 구멍, 홈, 곡면 등을 반영해 전체 형상을 구체화합니다.
- 2D 도면 작성: 필요에 따라 주요 치수와 공차, 나사 규격, 표면처리 등의 제작 조건을 표시합니다.
실제 도면 제작 의뢰 사례

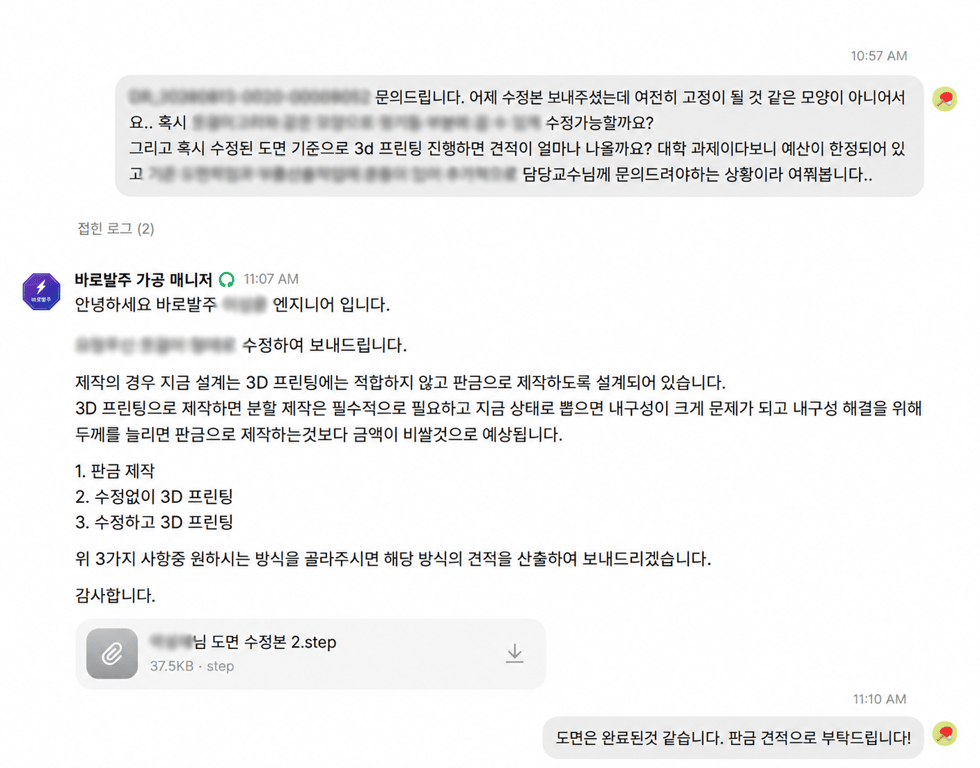

대학 과제에 사용할 부품의 도면 제작을 의뢰한 고객이 있었습니다. 고객은 완성된 도면을 확인한 뒤, 기존 구조로는 부품을 안정적으로 고정하기 어렵다고 판단해 구조 수정을 요청했습니다. 또한 수정된 도면을 기준으로 3D 프린팅 제작이 가능한지도 함께 문의했습니다.
바로발주는 요청받은 구조를 도면에 반영한 뒤, 제작 방식도 함께 검토했습니다. 검토 결과, 도면에 반영된 형태는 판금 제작에 적합한 구조였습니다.
이를 3D 프린팅으로 제작하려면 부품을 여러 부분으로 나누어 출력해야 했습니다. 현재 두께로는 내구성이 부족할 수 있었고, 두께를 늘리면 판금 제작보다 비용이 높아질 가능성도 있었습니다.
이에 판금 제작, 기존 도면을 활용한 3D 프린팅, 구조를 변경한 후 3D 프린팅하는 세 가지 방향을 안내했습니다. 각 방식의 차이를 확인한 고객은 최종적으로 판금 제작 방식의 견적을 요청했습니다.
이처럼 작성된 도면은 고객이 확인한 뒤, 추가 요청이 있을 경우 사용 방식과 제작 가능성을 검토해 수정 사항을 반영합니다. 이 과정에서 고객이 원하는 형태와 기능뿐만 아니라 구조와 공정이 실제 제작에 적합한지도 함께 확인하며 최종 도면을 구체화합니다.
최종적으로 완성된 도면은 가공견적을 산출하고 제작 결과를 확인하는 기준이 됩니다.
도면 완성 후 시제품은 어떻게 제작되나요?
도면을 기준으로 공정과 견적을 검토한 뒤 제작합니다
도면이 완성되면 제품의 형상과 소재, 수량, 공차, 표면처리, 희망 납기를 기준으로 적합한 제작 공정과 가공견적을 검토합니다.

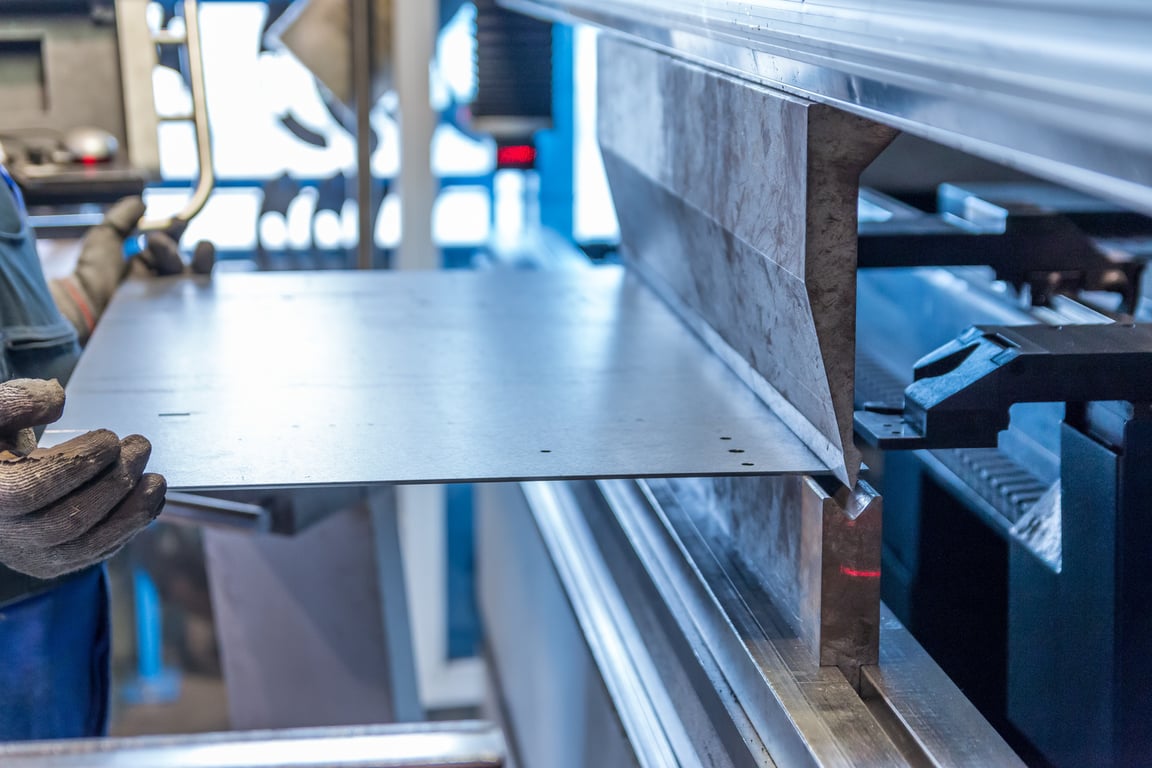

- 금속이나 플라스틱 소재를 깎아 형태를 만드는 부품은 CNC 가공을 적용할 수 있고, 판재를 잘라 구부리는 형태라면 절단과 절곡 등의 공정을 검토할 수 있습니다.
- 이 단계에서는 단순히 제품의 외형만 만드는 것이 아니라 도면에 표현된 구조가 실제 장비와 공정으로 구현될 수 있는지도 함께 확인합니다.
제작 조건과 가공견적이 확정되면 도면을 기준으로 첫 시제품(프로토타입)을 제작합니다. 고객은 완성된 시제품을 직접 확인하며 크기와 구조가 적절한지, 다른 부품과 원활하게 조립되는지 등을 살펴볼 수 있습니다. 이후 수정이 필요한 경우 변경 내용을 도면에 반영해 다음 시제품이나 후속 수량 제작을 진행할 수 있습니다.
도면이 없다고 해서 제품 제작을 시작할 수 없는 것은 아닙니다. 가지고 있는 스케치나 참고 이미지에 제품의 용도와 대략적인 크기, 필요한 기능을 더하면 도면 제작을 위한 기초 자료가 될 수 있습니다.
이러한 정보를 바탕으로 제품의 형태와 구조를 하나씩 구체화하면, 막연했던 아이디어도 실제 제작에 사용할 수 있는 도면으로 발전할 수 있습니다.
바로발주에서는 현재 준비된 내용을 확인하고 부족한 부분을 보완해 도면 제작부터 가공견적 검토, 첫 시제품 제작까지 순서대로 진행합니다. 도면이 없어 제작을 망설이고 있다면, 지금 가지고 있는 스케치나 참고 이미지를 제품 제작의 출발점으로 활용해 보세요.
