[제조백과] 방전 가공기 완벽 가이드

바로발주

|

2024-08-01

목차

    방전 가공기란?

    방전 가공기(Electric Discharge Machine, EDM)는 금속 가공에서 전기 방전을 이용해 소재를 제거하는 공작기계입니다. 전극과 금속 사이에 짧은 고전압 펄스를 발생시켜 전기 스파크를 생성하고, 스파크가 발생할 때마다 금속의 작은 부분이 녹아 기화되거나 튀어나가면서 미세하게 깎여 나갑니다. 이 과정에서 전극은 비접촉 상태로 유지되며, 전극과 금속 사이의 거리를 통해 가공 정밀도를 제어할 수 있습니다. 물리적 접촉 없이 소재를 제거할 수 있기 때문에 매우 단단한 금속이나 열에 민감한 재료를 가공하는 데 유리합니다. EDM은 전통적인 절삭 가공기술로는 가공이 어려운 고경도, 고강도 재료를 정밀하게 가공하는 데 적합합니다.







    방전 가공의 원리

    방전 가공의 작동 메커니즘

    방전 가공은 전극과 공작물 사이에 발생하는 고전압 전기 스파크를 이용해 금속을 제거하는 공정입니다. 이 과정에서 전극과 공작물 사이에는 절연유가 채워져 있으며, 전극이 공작물에 가까워지면 절연유가 분해되어 전기 스파크가 발생합니다. 이 스파크가 발생할 때마다 공작물의 표면이 부분적으로 녹고 증발하면서 소재가 제거됩니다. 방전 가공은 이와 같은 수많은 스파크의 반복을 통해 원하는 형태로 금속을 가공합니다.



    방전 가공 과정의 단계별 설명

    방전 가공 과정은 일반적으로 다음과 같은 단계를 거칩니다.

    1. 설계 및 준비: 가공할 부품의 도면을 설계하고, 전극과 공작물을 준비합니다.
    2. 전극 설치: 가공할 공작물과 적합한 전극을 EDM 기계에 설치합니다.
    3. 전원 공급 및 절연유 주입: 전극과 공작물 사이에 전원을 공급하고, 절연유를 채웁니다.
    4. 가공: 전극을 공작물에 접근시키며, 스파크가 발생하여 소재를 제거합니다. 이 과정은 컴퓨터 제어 시스템에 의해 정밀하게 관리됩니다.
    5. 완료 및 검사: 가공이 완료되면 공작물을 검사하여 설계 사양에 맞게 가공되었는지 확인합니다.







    방전 가공기의 종류

    와이어 방전 가공기

    와이어 방전 가공기(Wire EDM)는 금속 와이어를 전극으로 사용하여 절삭하는 방식입니다. 와이어는 금속을 통과하면서 전기 스파크를 발생시켜 금속을 잘라냅니다. 이 방식은 특히 복잡한 형상이나 미세한 구조를 가공하는 데 유용합니다.



    형상 방전 가공기

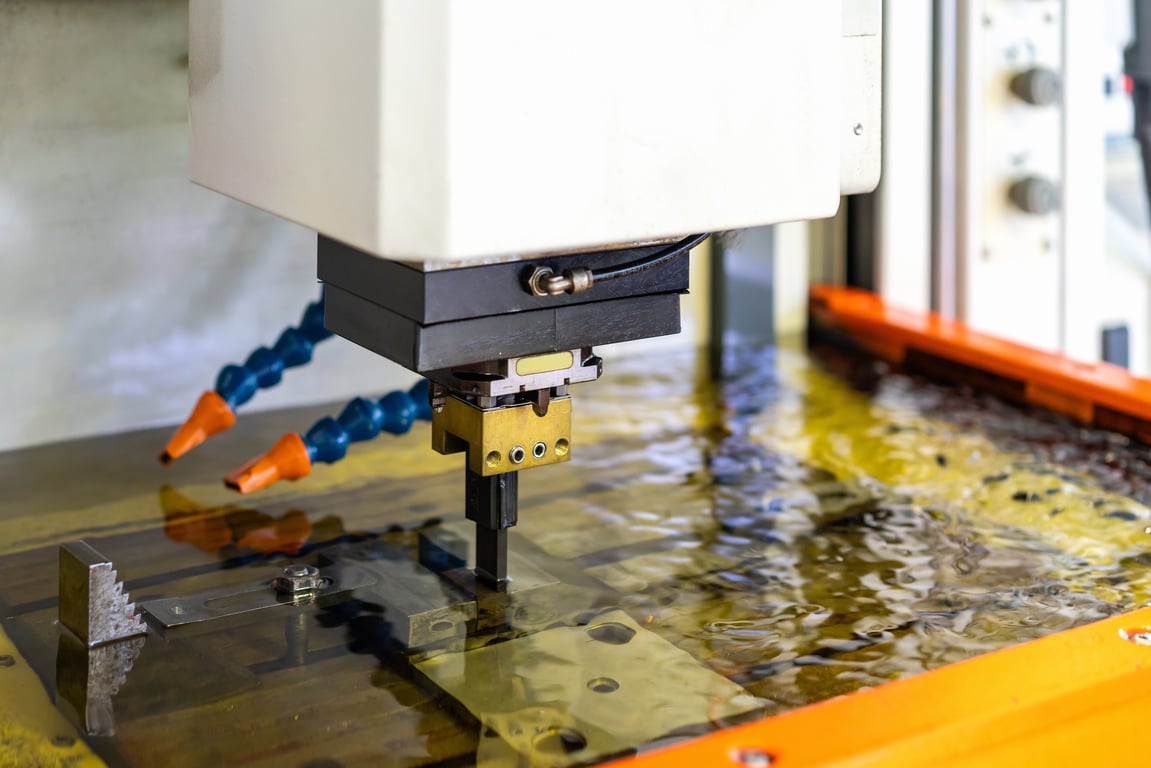

    형상 방전 가공기(Die Sinker EDM)는 고정된 형태의 전극을 사용하여 금속을 가공합니다. 전극의 모양이 가공할 금속의 형상과 일치해야 하므로, 주로 복잡한 금형 제작에 사용됩니다. 이 방식은 깊은 구멍이나 복잡한 3D 형상을 가공하는 데 효과적입니다.



    회전 전극 방전 가공기

    회전 전극 방전 가공기(Rotary EDM)는 회전하는 전극을 이용하여 금속을 가공합니다. 주로 원통형 구멍이나 나사산 가공에 사용되며, 회전 운동을 통해 보다 균일하고 정밀한 가공이 가능합니다.







    방전 가공유의 역할과 성분

    방전 가공유의 기능

    방전 가공유는 방전 가공 과정에서 중요한 역할을 합니다. 전극과 공작물 사이의 절연을 유지하며, 발생한 열을 효과적으로 제거하여 공작물의 변형을 방지합니다. 또한, 가공 중 발생하는 금속 파편을 씻어내어 작업 환경을 청결하게 유지하는 데 기여합니다.



    방전 가공유의 주요 성분

    방전 가공유는 일반적으로 석유계 기름, 합성 유기물, 및 첨가물로 구성됩니다. 이 성분들은 절연성, 냉각성, 윤활성, 및 화학적 안정성을 제공하여 가공 과정에서 발생하는 문제를 최소화합니다. 방전 가공유는 또한 비전도성을 유지하여 전극과 공작물 사이에 전기 스파크가 정확하게 발생하도록 돕습니다.



    방전 가공유의 관리와 유지보수

    방전 가공유의 효과적인 관리와 유지보수는 가공 품질과 생산성을 높이는 데 중요합니다. 주기적인 필터 교체와 오염 물질 제거를 통해 방전 가공유의 청결을 유지해야 합니다. 또한, 적절한 온도와 점도를 유지하여 가공 과정에서 발생할 수 있는 문제를 예방할 수 있습니다.







    방전 가공의 장점과 단점

    방전 가공의 장점

    고정밀 가공 가능

    방전 가공은 매우 높은 정밀도로 가공할 수 있습니다. 이는 전극과 공작물 사이의 비접촉 상태로 인해 기계적인 응력 없이 가공할 수 있기 때문입니다. 전극이 공작물과 직접 접촉하지 않으므로, 변형이나 스트레스를 유발하지 않고 미세한 형상과 복잡한 구조를 정확하게 가공할 수 있습니다. 특히, 마이크로 단위의 정밀도를 요구하는 부품 가공에서 방전 가공은 탁월한 성능을 발휘합니다. 이로 인해 항공우주, 전자, 의료 등 다양한 산업 분야에서 필수적인 가공 기술로 사용됩니다.



    복잡한 형상의 가공 용이

    방전 가공은 전통적인 절삭 공구로는 가공이 어려운 복잡한 형상을 쉽게 가공할 수 있습니다. 이는 주로 금형 제작이나 미세 전자 부품 가공에 매우 유용합니다. 전극의 형태를 다양하게 설계할 수 있어, 복잡한 3차원 형상이나 매우 작은 부품도 정밀하게 가공할 수 있습니다. 이러한 특성 덕분에 방전 가공은 고정밀 금형, 터빈 블레이드, 미세 전자 부품 등 다양한 응용 분야에서 폭넓게 활용되고 있습니다.



    방전 가공의 단점

    높은 가공 비용

    방전 가공은 일반적으로 높은 가공 비용이 소요됩니다. 이는 전극 제작, 절연유 사용, 정밀한 제어 시스템 등이 필요하기 때문입니다. 특히, 고정밀 전극을 제작하는 데 상당한 비용이 들며, 가공 과정에서 사용되는 절연유의 관리 및 교체도 비용이 발생합니다. 또한, 방전 가공기의 초기 투자 비용이 높아 중소기업에서는 도입에 부담을 느낄 수 있습니다. 이러한 비용 요소 때문에 방전 가공은 주로 고부가가치 제품이나 대량 생산이 아닌 특수 부품의 가공에 사용됩니다.



    긴 가공 시간

    방전 가공은 다른 가공 방법에 비해 시간이 많이 걸립니다. 특히, 깊은 구멍이나 복잡한 형상을 가공할 때는 시간이 더 많이 소요될 수 있습니다. 이는 방전 가공이 전극과 공작물 사이에서 발생하는 전기 스파크를 통해 점진적으로 소재를 제거하기 때문입니다. 따라서 대량 생산보다는 정밀 가공이나 소량 생산에 적합합니다. 이러한 특성으로 인해, 생산 효율성을 높이기 위해 자동화 시스템과 병행하여 사용하거나, 가공 공정을 최적화하는 연구가 지속적으로 이루어지고 있습니다.







    방전 가공기의 안전 작업

    방전 가공기의 주요 위험 요소

    화재 위험

    방전 가공기에서 발생하는 전기 스파크는 화재 위험을 초래할 수 있습니다. 절연유는 가연성이 있으므로, 작업 중 불꽃이 튀지 않도록 주의해야 합니다. 가공 과정에서 발생하는 열과 스파크가 절연유와 접촉하면 화재가 발생할 수 있습니다. 따라서 절연유 관리 및 작업 환경의 청결 유지가 중요합니다. 또한, 화재 발생 시 신속하게 대응할 수 있도록 소화기를 가까운 곳에 배치하고, 작업자는 소화기 사용법을 숙지해야 합니다.



    호흡기 질환 유발 요소

    방전 가공 과정에서 발생하는 미스트와 연기는 작업자의 호흡기에 해로울 수 있습니다. 가공 중에 발생하는 절연유의 미세 입자와 금속 가공 분진은 공기 중에 퍼져 작업자의 호흡기로 유입될 수 있습니다. 이러한 유해 물질은 장기적으로 호흡기 질환을 유발할 수 있으며, 작업자의 건강에 심각한 영향을 미칠 수 있습니다. 적절한 환기 시스템을 설치하고, 작업자는 호흡기 보호구를 착용하여 이러한 유해 물질로부터 보호받아야 합니다.



    근골격계질환 발생 가능성

    방전 가공기 사용 시 작업자의 자세나 반복적인 동작이 근골격계질환을 유발할 수 있습니다. 작업자는 장시간 동안 동일한 자세를 유지하거나 반복적인 동작을 수행해야 하므로, 근골격계에 무리가 갈 수 있습니다. 이러한 문제를 예방하기 위해 인체공학적으로 설계된 작업 환경을 조성하고, 정기적인 스트레칭과 운동을 통해 근골격계질환을 예방할 수 있습니다. 또한, 작업 도중 주기적으로 휴식을 취하는 것도 중요합니다.



    방전 가공기의 안전 대책

    작업 환경 개선

    작업 환경을 개선하여 방전 가공기 사용 시 발생할 수 있는 위험 요소를 최소화해야 합니다. 환기 시스템을 설치하여 가공 중 발생하는 유해 물질을 신속히 제거하고, 적절한 조명을 제공하여 작업 공간을 밝게 유지합니다. 또한, 작업 공간을 정리정돈하여 불필요한 물건이나 장애물을 제거함으로써 작업자의 이동과 작업을 원활하게 할 수 있도록 합니다. 이러한 환경 개선은 작업자의 안전을 보장하고, 작업 효율성을 높이는 데 중요한 역할을 합니다.



    개인 보호 장비 사용

    작업자는 방전 가공기 사용 시 반드시 개인 보호 장비(PPE)를 착용해야 합니다. 이는 작업자의 안전을 보장하고, 작업 중 발생할 수 있는 사고를 예방하는 데 중요합니다. 방전 가공 과정에서 발생하는 유해 물질로부터 보호하기 위해 작업자는 호흡기 보호구, 안전 안경, 방염복, 안전화 등을 착용해야 합니다. 또한, 개인 보호 장비의 상태를 정기적으로 점검하고, 필요 시 교체하여 항상 최상의 상태를 유지해야 합니다.







    효과적인 방전 가공기 사용 방법

    방전 가공기 사용 시 고려사항

    방전 가공기를 효과적으로 사용하기 위해서는 적절한 전극 선택, 절연유 관리, 및 정밀한 제어가 중요합니다. 전극은 가공할 소재와 형상에 맞게 선택해야 하며, 절연유는 청결하게 유지해야 합니다. 또한, 가공 조건을 정밀하게 설정하여 원하는 결과를 얻을 수 있습니다.

    방전 가공기 사용 시 고려사항
    전극 선택

    가공할 소재의 특성(경도, 전도성 등)을 고려하여 적절한 전극 재질 선택, 가공할 형상에 맞는 전극 모양 및 크기 결정, 전극 마모율을 고려한 여유 설계

    절연유 관리

    정기적인 절연유 품질 검사 실시, 필터링 시스템을 통한 불순물 제거, 적정 온도 유지를 위한 냉각 시스템 관리

    가공 조건 설정

    전류, 전압, 펄스 지속시간 등의 최적화, 가공 깊이에 따른 단계별 조건 조정, 표면 조도 요구사항에 맞는 마무리 조건 설정

    작업 준비

    공작물의 정확한 위치 설정 및 고정, 가공 경로 시뮬레이션을 통한 오류 사전 검증, 필요한 공구 및 측정 장비 준비



    방전 가공기의 유지보수 팁

    방전 가공기의 유지보수는 가공 품질과 생산성을 높이는 데 중요합니다. 주기적인 점검과 청소를 통해 기계의 성능을 유지하며, 소모품을 적기에 교체해야 합니다. 또한, 기계의 상태를 지속적으로 모니터링하여 문제가 발생하기 전에 예방 조치를 취해야 합니다.

    방전 가공기 유지보수 팁
    정기 점검 항목

    전극 홀더 및 가이드의 마모 상태 확인, 전기 시스템의 연결 상태 및 절연 검사, 기계 구동부의 윤활 상태 점검

    청소 및 관리

    작업 종료 후 기계 내부 및 외부 청소, 절연유 탱크 및 필터 정기 청소, 전극 및 공작물 고정부의 청결 유지

    소모품 관리

    전극, 와이어, 필터 등의 재고 관리, 사용 시간 또는 가공량에 따른 교체 주기 설정, 품질에 직접적인 영향을 미치는 부품 우선 관리

    문제 예방 및 대응

    센서를 통한 실시간 모니터링 시스템 구축, 이상 징후 발견 시 즉각적인 점검 및 조치, 정기적인 정밀도 테스트 실시



    방전 가공기 성능 향상 방법

    방전 가공기의 성능을 향상시키기 위해서는 최신 기술과 장비를 도입하는 것이 중요합니다. 자동화 시스템과 디지털 제어 기술을 활용하여 가공 정밀도와 생산성을 높일 수 있습니다. 또한, 작업자의 기술 수준을 향상시키기 위한 교육과 훈련을 통해 기계의 성능을 극대화할 수 있습니다.
