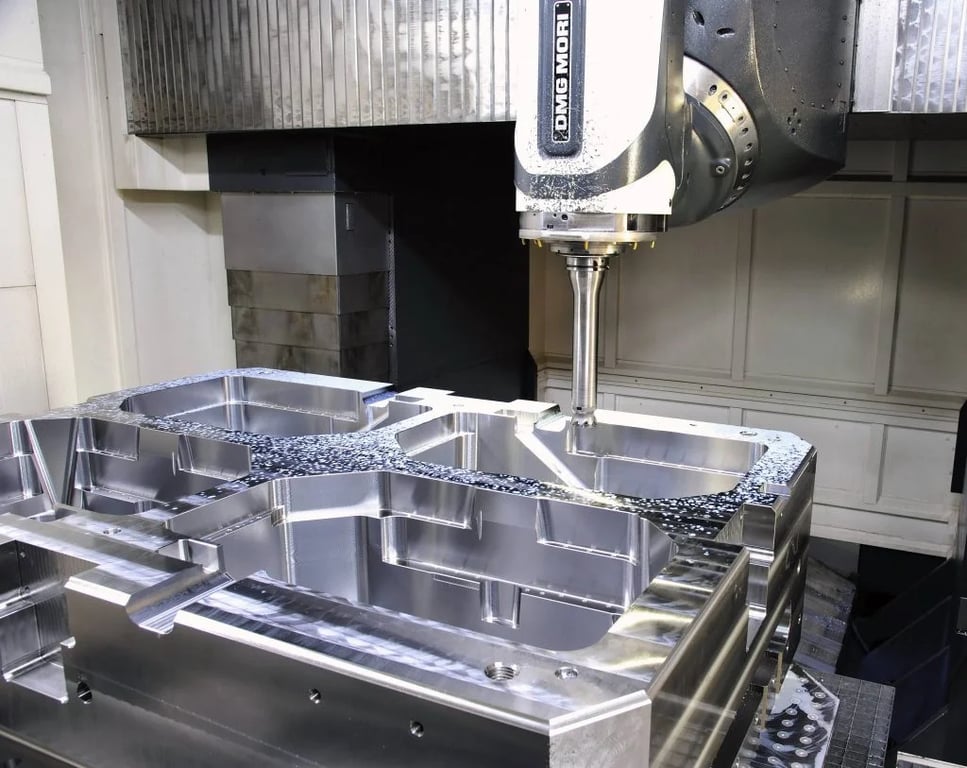

Molding이란?
이미지출처: cavitymold
정의
Molding(또는 성형)은 다양한 재료를 특정한 형상으로 만들어내는 제조 공정을 의미합니다. 이 공정은 플라스틱, 금속, 고무 등의 원재료를 가열, 용융 또는 압축하여 원하는 형태의 제품을 만드는 데 사용됩니다. "Molding"은 주로 미국 영어(🇺🇸 en-US)에서 사용되며, "Moulding"은 영국 영어(🇬🇧 en-GB)에서 주로 사용됩니다. Molding은 일상 생활에서 흔히 접할 수 있는 다양한 제품의 제조에 필수적인 과정으로, 자동차 부품, 전자 기기, 가전 제품 등의 제조에 널리 활용됩니다.
역사
Molding 기술은 고대부터 사용되어 왔습니다. 최초의 성형 공정은 주조(Casting)로, 주로 금속을 다루는 데 사용되었습니다. 이후 19세기 산업 혁명과 함께 플라스틱이 발명되면서, 플라스틱 성형 기술이 급격히 발전하였습니다. 특히, 20세기 중반부터는 사출성형(Injection Molding) 기술이 상용화되면서 다양한 플라스틱 제품이 대량 생산될 수 있게 되었습니다. 이로 인해 현대 사회에서 Molding은 필수적인 제조 공정으로 자리 잡게 되었습니다.
주요 Molding 공정

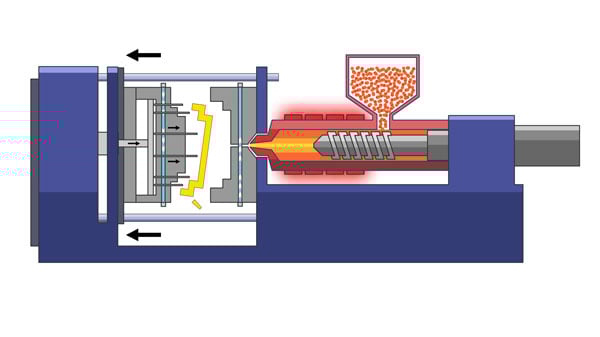

사출성형 (Injection Molding)
이미지출처: aireplastics
사출성형은 플라스틱 제품을 대량 생산하는 데 가장 널리 사용되는 공정입니다. 이 공정에서는 플라스틱 원료를 가열하여 용융 상태로 만든 후, 고압으로 금형에 주입하여 제품을 성형합니다. 사출성형의 장점은 복잡한 형상의 제품을 고정밀도로 빠르게 제조할 수 있다는 것입니다. 또한, 자동화가 용이하여 대량 생산에 적합합니다.

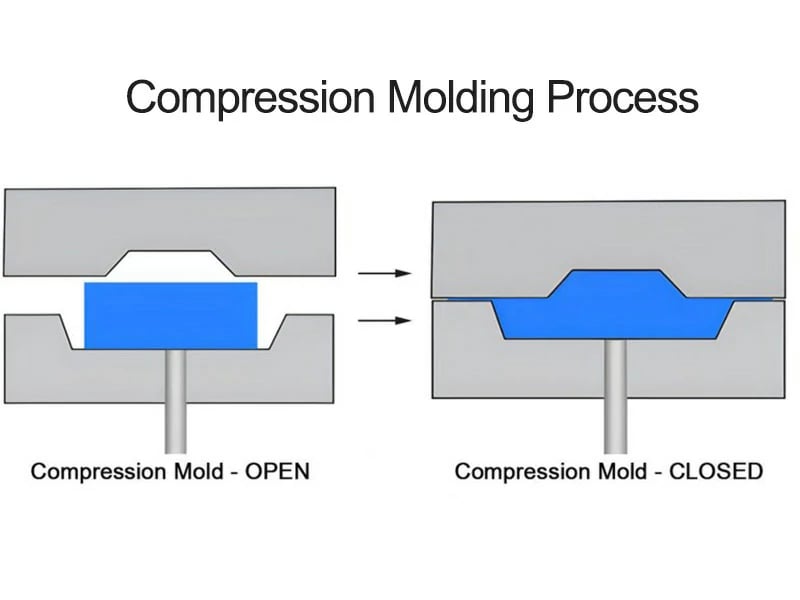

압축성형 (Compression Molding)
이미지출처: siliconemakers
압축성형은 열경화성 플라스틱이나 고무 제품을 만드는 데 주로 사용됩니다. 이 공정은 원료를 금형에 넣고 압력을 가하여 성형하는 방식입니다. 압축성형은 비교적 간단한 공정으로, 주로 대형 부품이나 복잡하지 않은 형상의 제품을 생산하는 데 적합합니다.

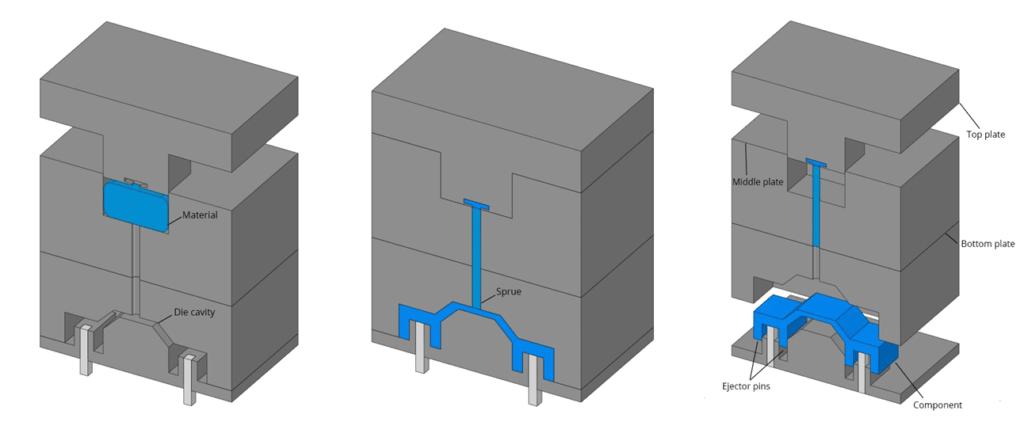

전이성형 (Transfer Molding)
이미지출처: overmould
전이성형은 압축성형의 변형된 형태로, 고무나 열경화성 플라스틱을 성형하는 데 사용됩니다. 이 공정에서는 원료를 사전에 가열하여 유동 상태로 만든 후, 금형으로 이동시켜 성형합니다. 전이성형은 정밀한 부품을 제조하는 데 적합하며, 특히 전자 부품의 절연체나 고정밀 기계 부품에 많이 사용됩니다.

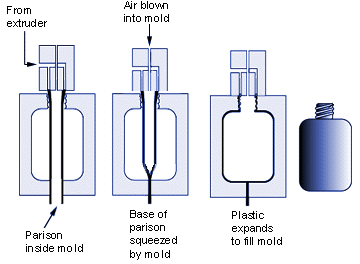

블로우 성형 (Blow Molding)
이미지출처: engineersedge
블로우 성형은 중공 형태의 제품을 만드는 데 사용됩니다. 이 공정에서는 플라스틱 튜브를 가열하여 부드럽게 만든 후, 금형 내에서 공기를 주입하여 성형합니다. 블로우 성형은 주로 병, 용기, 탱크 등의 제조에 사용됩니다.
로토 성형 (Rotomolding)
이미지출처: rotoline
로토 성형은 회전 성형이라고도 하며, 대형 중공 제품을 만드는 데 사용됩니다. 이 공정에서는 원료를 금형에 넣고 회전시켜 열을 가하여 성형합니다. 로토 성형은 주로 물탱크, 대형 컨테이너, 놀이기구 등의 제조에 적합합니다.

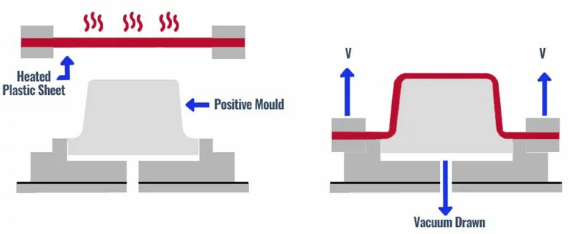

진공 성형 (Vacuum Molding)
이미지출처: waykenrm
진공 성형은 열가소성 플라스틱 시트를 가열하여 금형에 밀착시키는 방식으로 성형합니다. 이 공정은 주로 포장재, 차량 대시보드, 광고용 패널 등의 제조에 사용됩니다. 진공 성형은 비교적 간단하고 저렴한 공정으로, 소량 생산에 적합합니다.
Molding에 사용되는 재료
플라스틱
플라스틱은 Molding 공정에서 가장 널리 사용되는 재료입니다. 열가소성 플라스틱과 열경화성 플라스틱으로 나뉘며, 각각의 특성에 따라 다양한 제품에 적용됩니다. 플라스틱의 가볍고 강한 특성 덕분에 자동차 부품, 가전제품, 전자기기 등의 제조에 필수적으로 사용됩니다.
금속
금속 성형은 주로 자동차 부품, 기계 부품, 건축 자재 등의 제조에 사용됩니다. 금속 성형에는 주조, 단조, 프레스 가공 등이 포함되며, 각각의 공정은 특정한 금속 제품을 만드는 데 최적화되어 있습니다. 금속은 강도와 내구성이 뛰어나기 때문에 중공업 분야에서 중요한 역할을 합니다.
고무 및 실리콘
고무 및 실리콘은 유연성과 내열성이 뛰어나 다양한 산업에서 사용됩니다. 특히, 의료 기기, 전자 제품, 소비자 제품 등의 밀폐 부품이나 충격 흡수 부품을 만드는 데 적합합니다. 고무 성형은 압축성형, 전이성형, 사출성형 등을 통해 이루어집니다.
복합 재료
복합 재료는 두 가지 이상의 재료를 조합하여 만든 재료로, 개별 재료의 장점을 결합하여 높은 성능을 발휘합니다. 복합 재료는 항공 우주, 자동차, 스포츠 장비 등의 분야에서 많이 사용됩니다. 복합 재료 성형은 주로 압축성형과 사출성형을 통해 이루어집니다.
Molding의 산업별 응용

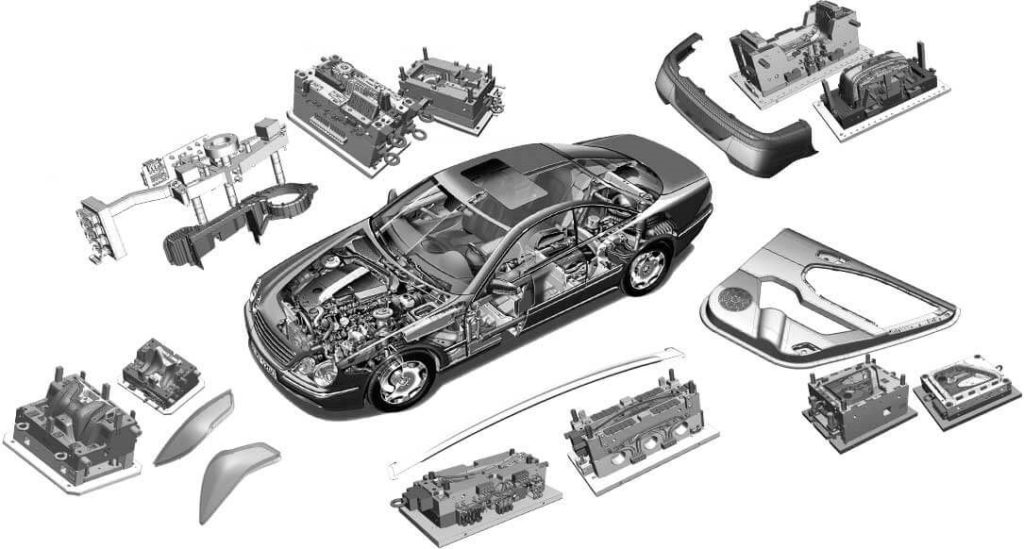

자동차 산업
이미지출처: rapiddirect
자동차 산업에서는 다양한 부품을 Molding 공정을 통해 제조합니다. 플라스틱 부품, 고무 밀폐재, 금속 부품 등이 모두 Molding을 통해 생산됩니다. 이 공정은 대량 생산이 가능하고, 고정밀 부품을 제조할 수 있어 자동차의 품질과 성능을 향상시키는 데 기여합니다.
의료 기기
의료 기기 제조에는 정밀성과 안전성이 요구되며, Molding 공정은 이러한 요구를 충족시킵니다. 주사기, 수술 도구, 임플란트 등의 의료 기기는 고정밀 성형 기술을 통해 생산되며, 이를 통해 높은 신뢰성과 안전성을 제공합니다.
소비자 제품
소비자 제품 제조에서도 Molding은 중요한 역할을 합니다. 가전 제품, 전자 기기, 완구 등의 다양한 제품이 Molding을 통해 만들어집니다. 이 공정은 디자인의 자유도가 높고, 다양한 재료를 사용할 수 있어 소비자 제품의 다양성과 품질을 높이는 데 기여합니다.
항공 우주
항공 우주 산업에서는 경량성과 강도가 중요한데, Molding 공정을 통해 이러한 요구를 충족할 수 있습니다. 복합 재료 성형을 통해 제작된 항공기 부품은 높은 강도와 경량성을 동시에 제공하여 항공기의 성능과 효율을 향상시킵니다.
Molding과 주조의 차이점
공정 기술
Molding과 주조는 모두 재료를 성형하는 공정이지만, 사용하는 기술이 다릅니다. Molding은 주로 플라스틱이나 고무와 같은 재료를 가열, 압축하여 성형하는 반면, 주조는 금속을 용융하여 금형에 부어 성형합니다.
재료 상태
Molding에서는 주로 열가소성 플라스틱이나 고무를 사용하며, 이들 재료는 가열하면 유동성이 생깁니다. 반면 주조에서는 금속을 용융 상태로 만들어 성형합니다. 이러한 재료 상태의 차이로 인해 두 공정의 적용 분야가 다릅니다.
정밀도 및 디테일
Molding은 고정밀 부품을 제조하는 데 적합하며, 특히 복잡한 형상의 제품을 정밀하게 성형할 수 있습니다. 반면 주조는 대형 부품을 제조하는 데 적합하며, 상대적으로 정밀도가 낮을 수 있습니다.
비용 및 생산량
Molding은 자동화가 용이하여 대량 생산에 적합하며, 비교적 낮은 비용으로 많은 제품을 생산할 수 있습니다. 주조는 초기 금형 비용이 높고, 생산 속도가 느릴 수 있지만, 대형 부품이나 금속 부품을 제조하는 데 유리합니다.
Molding 설계의 주요 고려 사항
재료 선택
Molding 공정에서 재료 선택은 매우 중요합니다. 재료의 특성에 따라 제품의 성능과 품질이 달라지기 때문에, 용도에 맞는 적절한 재료를 선택해야 합니다. 예를 들어, 자동차 부품에는 내구성이 높은 재료를, 전자 기기에는 절연성이 좋은 재료를 사용하는 것이 좋습니다.
부품 형상
부품의 형상은 Molding 공정에 큰 영향을 미칩니다. 복잡한 형상의 부품은 정밀한 금형이 필요하며, 성형 과정에서의 변형을 최소화하기 위한 설계가 필요합니다. 부품의 두께, 곡률, 세부 사항 등을 고려하여 최적의 형상을 설계해야 합니다.
몰드 디자인
몰드 디자인은 제품의 품질과 생산 효율에 직접적인 영향을 미칩니다. 금형의 구조, 냉각 시스템, 게이트 위치 등을 고려하여 최적의 몰드를 설계해야 합니다. 또한, 금형의 내구성과 유지보수 용이성도 중요한 고려 사항입니다.
표면 마감
Molding 제품의 표면 마감은 외관과 기능에 중요한 역할을 합니다. 표면의 거칠기, 광택, 텍스처 등을 조절하여 원하는 마감을 얻을 수 있습니다. 표면 마감은 제품의 품질을 높이고, 사용자 만족도를 향상시키는 요소입니다.
공차 및 수축률
Molding 공정에서는 재료의 수축률을 고려하여 공차를 설정해야 합니다. 공차는 제품의 치수 정확도를 의미하며, 적절한 공차 설정을 통해 제품의 일관된 품질을 유지할 수 있습니다. 수축률은 재료의 특성에 따라 달라지므로, 이를 정확하게 계산하여 설계에 반영해야 합니다.
