MJF 3D 프린팅 개요
이미지출처: indiamart
MJF란 무엇인가?
MJF(Multi Jet Fusion) 3D 프린팅은 HP가 개발한 첨단 3D 프린팅 기술로, 파우더 베드 기반의 제조 방식을 사용합니다. 이 기술은 잉크젯 프린팅과 유사한 방식으로 재료를 선택적으로 분사하고, 적외선 열원으로 이를 융합하여 제품을 형성합니다. MJF는 높은 정밀도와 뛰어난 표면 품질을 제공하며, 특히 빠른 속도로 대량 생산이 가능하여 다양한 산업에서 널리 사용되고 있습니다.
3D 프린팅의 기본 개념
3D 프린팅은 디지털 디자인 파일을 기반으로 3차원 물체를 층층이 쌓아 올리는 제조 기술입니다. 전통적인 제조 방법과 달리, 3D 프린팅은 복잡한 형상도 쉽게 제작할 수 있으며, 필요에 따라 맞춤형 제품을 생산할 수 있어 유연성이 뛰어납니다. 3D 프린팅 기술은 크게 FDM(Fused Deposition Modeling), SLA(Stereolithography), SLS(Selective Laser Sintering), 그리고 MJF(Multi Jet Fusion) 등으로 구분되며, 각각의 기술은 특유의 장점과 단점을 가지고 있습니다.
MJF 3D 프린팅의 장점
높은 속도와 효율성
MJF 3D 프린팅은 빠른 제조 속도로 잘 알려져 있습니다. 이는 적외선 열원을 사용하여 재료를 빠르게 융합시키기 때문에 가능한 일입니다. 일반적으로 MJF는 다른 3D 프린팅 기술에 비해 훨씬 짧은 시간 내에 고품질의 부품을 생산할 수 있습니다. 따라서 대량 생산이 필요한 산업에서는 매우 효율적인 솔루션이 될 수 있습니다.
우수한 표면 품질
MJF 기술은 잉크젯 프린팅 방식과 유사한 방법으로 재료를 분사하여 층을 형성하기 때문에, 표면 품질이 매우 뛰어납니다. 이러한 고품질 표면은 후가공 작업을 최소화하며, 최종 제품의 미적 가치를 높여줍니다. 특히, 소비재나 의료 기기와 같은 고정밀 제품 생산에 이상적입니다.
정밀한 치수 정확도
MJF 3D 프린팅은 매우 높은 치수 정확도를 제공합니다. 이는 적층 제조 과정에서 각 층의 두께를 정밀하게 제어할 수 있기 때문입니다. 따라서 복잡한 구조물이나 세부 사항이 중요한 부품을 제작할 때 매우 유용합니다.
비용 효율성
MJF 기술은 초기 투자 비용이 상대적으로 높지만, 대량 생산에 있어서는 매우 비용 효율적입니다. 이는 재료 낭비를 최소화하고, 빠른 제조 속도로 인해 생산 단가를 낮출 수 있기 때문입니다. 따라서 장기적으로 볼 때, MJF는 비용 절감 효과가 큰 기술입니다.
MJF 3D 프린팅의 단점
초기 투자 비용
MJF 3D 프린팅 기술을 도입하는 데에는 상당한 초기 투자 비용이 필요합니다. 고가의 장비와 소프트웨어, 그리고 전문 인력의 교육이 필요하기 때문입니다. 이는 중소기업이나 스타트업에게는 큰 부담이 될 수 있습니다.
제한된 재료 옵션
현재 MJF 3D 프린팅에 사용 가능한 재료는 주로 플라스틱에 한정되어 있습니다. 금속이나 세라믹 같은 다양한 재료를 사용하는 다른 3D 프린팅 기술과 비교했을 때, 선택의 폭이 좁은 것이 단점입니다. 그러나 연구가 계속 진행되고 있어 앞으로는 더 다양한 재료가 사용 가능해질 것입니다.
유지보수 요구 사항
MJF 프린터는 정밀한 장비로서, 꾸준한 유지보수가 필요합니다. 이는 정기적인 청소와 부품 교체, 소프트웨어 업데이트 등을 포함합니다. 이러한 유지보수 작업은 전문 인력이 필요하며, 추가 비용이 발생할 수 있습니다.

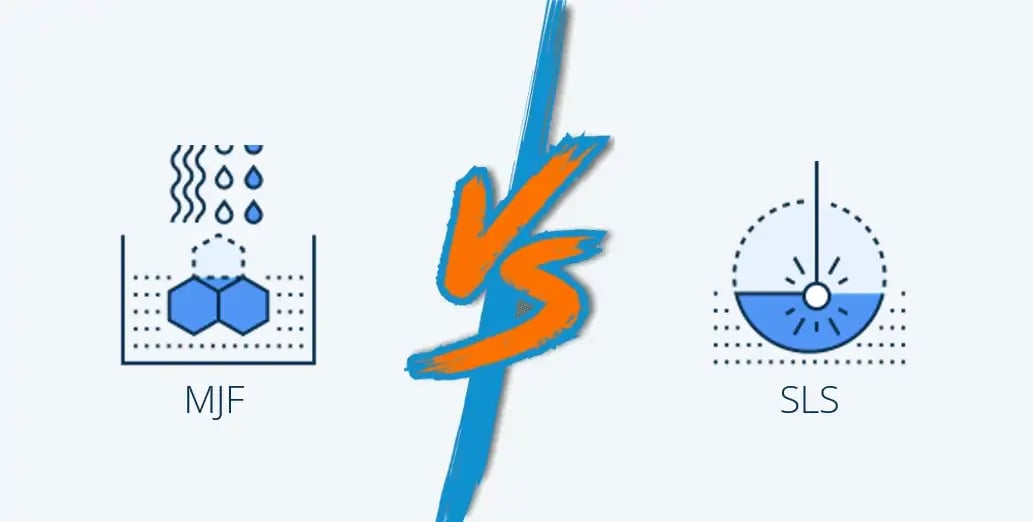

MJF vs SLS 프린팅 기술 비교
이미지출처: bomsellmk
기술적 차이점
MJF와 SLS(Selective Laser Sintering)는 모두 파우더 베드 기반의 3D 프린팅 기술이지만, 작동 원리에서 차이가 있습니다. MJF는 재료에 바인더를 분사하고 열원으로 융합하는 반면, SLS는 레이저를 사용하여 파우더를 직접 소결합니다. 이로 인해 MJF는 더 빠른 속도를 제공하지만, SLS는 다양한 재료를 사용할 수 있습니다.
표면 품질 비교
MJF는 잉크젯 프린팅 방식으로 재료를 분사하여 고품질 표면을 형성할 수 있습니다. 반면, SLS는 레이저 소결 방식으로 인해 표면이 거칠게 나올 수 있습니다. 따라서 MJF는 후가공 작업이 적게 필요하지만, SLS는 추가적인 후처리가 필요할 수 있습니다.
재료 속성 비교
MJF는 주로 플라스틱 재료를 사용하며, 강도와 유연성이 뛰어납니다. SLS는 플라스틱 외에도 금속, 세라믹 등의 재료를 사용할 수 있어 재료 선택의 폭이 넓습니다. 이는 특정 산업이나 용도에 따라 적합한 기술을 선택하는 데 중요한 요소입니다.
비용 및 리드 타임 비교
MJF는 빠른 제조 속도로 인해 대량 생산에 유리하며, 생산 단가를 낮출 수 있습니다. SLS는 상대적으로 시간이 더 걸리지만, 다양한 재료와 복잡한 형상을 제작할 수 있어 맞춤형 제품 생산에 적합합니다. 비용 측면에서는 초기 투자 비용과 유지보수 비용을 고려해야 합니다.
MJF 3D 프린팅 프로세스
프로세스 단계 설명
MJF 3D 프린팅 프로세스는 크게 재료 준비, 인쇄, 후처리의 세 단계로 나눌 수 있습니다. 먼저, 파우더 베드를 준비하고, 잉크젯 프린터가 선택된 영역에 바인더를 분사합니다. 그 후 적외선 열원이 해당 영역을 가열하여 재료를 융합합니다. 이 과정을 반복하여 제품을 완성한 후, 잔여 파우더를 제거하고 후처리 작업을 진행합니다.
사용되는 장비 및 소프트웨어
이미지출처: forgelabs

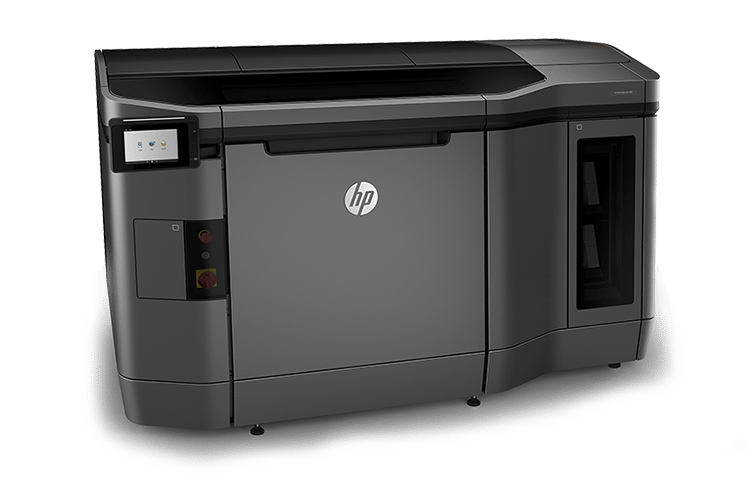

MJF 3D 프린팅에 사용되는 주요 장비는 HP의 Jet Fusion 3D 프린터입니다. 이 장비는 고속 프린팅과 높은 정밀도를 제공하며, 다양한 크기의 제품을 생산할 수 있습니다. 또한, 전용 소프트웨어를 사용하여 3D 모델을 준비하고, 인쇄 과정을 제어할 수 있습니다.
MJF 3D 프린팅 응용 분야
자동차 산업
MJF 3D 프린팅은 자동차 산업에서 경량 부품, 맞춤형 부품 및 프로토타입 제작에 널리 사용됩니다. 빠른 제작 속도와 높은 정밀도 덕분에, 자동차 제조사들은 신속하게 부품을 테스트하고 수정할 수 있습니다. 이는 생산 공정의 효율성을 크게 향상시키고, 제품 개발 주기를 단축시키는 데 도움이 됩니다.
의료 기술

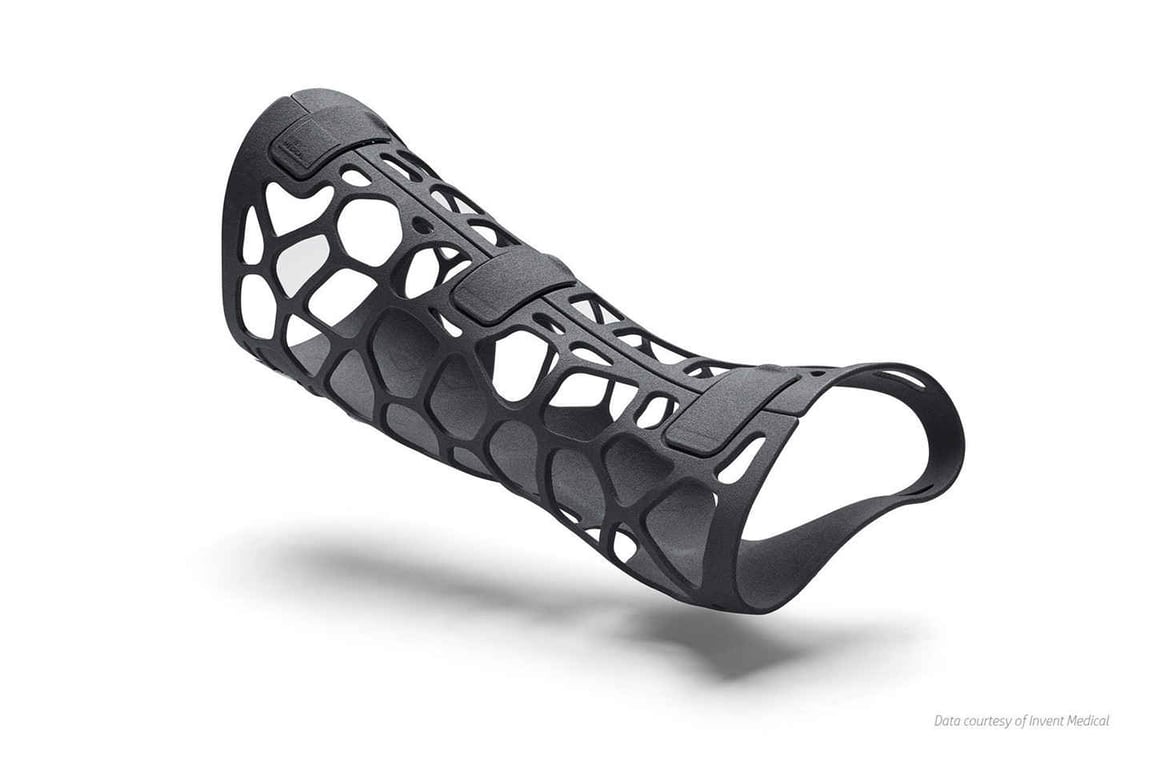

의료 분야에서는 맞춤형 임플란트, 보조기기 및 수술 도구 제작에 MJF 3D 프린팅이 활용됩니다. 이 기술은 환자의 개인적인 요구에 맞춘 정확한 제품을 제작할 수 있어, 치료 효과를 높이는 데 기여합니다. 예를 들어, 맞춤형 치과 임플란트나 정형외과용 보조기기 제작에 이상적입니다.
소비재 제조
소비재 제조에서는 맞춤형 제품, 소량 생산 제품 및 프로토타입 제작에 MJF 3D 프린팅이 유용합니다. 디자인의 자유도와 빠른 생산 속도 덕분에, 시장의 요구에 신속하게 대응할 수 있습니다. 예를 들어, 맞춤형 신발이나 액세서리, 가전제품 부품 등을 제작할 수 있습니다.
기타 산업
그 외에도 항공우주, 건축, 교육 등 다양한 산업에서 MJF 3D 프린팅이 사용되고 있습니다. 각 산업의 특성에 맞춘 맞춤형 솔루션을 제공하여, 생산성을 높이고 비용을 절감할 수 있습니다. 예를 들어, 항공우주 산업에서는 경량화된 부품을 제작하거나, 건축 산업에서는 복잡한 구조물의 모형을 제작하는 데 활용됩니다.
MJF 3D 프린팅 재료
이미지출처: facfox
사용 가능한 재료 종류

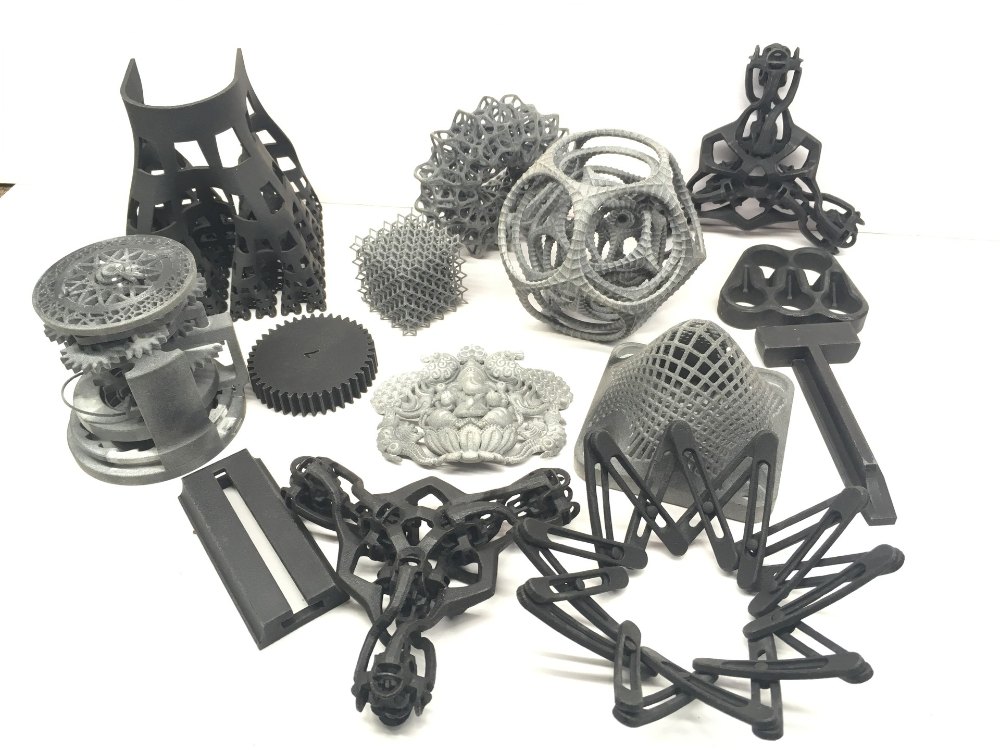

MJF 3D 프린팅에 사용되는 주요 재료는 폴리아미드(나일론)입니다. 이는 강도와 유연성이 뛰어나고, 다양한 색상으로 인쇄할 수 있습니다. 최근에는 유리 섬유 강화 재료, 탄소 섬유 강화 재료 등도 개발되어, 더욱 다양한 용도로 사용될 수 있습니다. 각 재료는 특유의 물리적 특성을 지니고 있어, 특정 용도에 적합하게 선택할 수 있습니다.
각 재료의 특성과 용도
폴리아미드 재료는 내구성이 높고, 복잡한 형상을 쉽게 제작할 수 있어 다양한 산업에서 사용됩니다. 유리 섬유 강화 재료는 강도가 더욱 높아, 기계적 성능이 중요한 부품에 적합합니다. 탄소 섬유 강화 재료는 가벼우면서도 강도가 높아, 항공우주 및 자동차 산업에서 주로 사용됩니다. 이는 부품의 경량화와 강도 향상을 동시에 달성할 수 있게 합니다.
