[제조백과] FDM 방식 알아보기

  • 3D프린팅
  • FDM

바로발주

|

2024-06-25

목차

    FDM 방식 개요

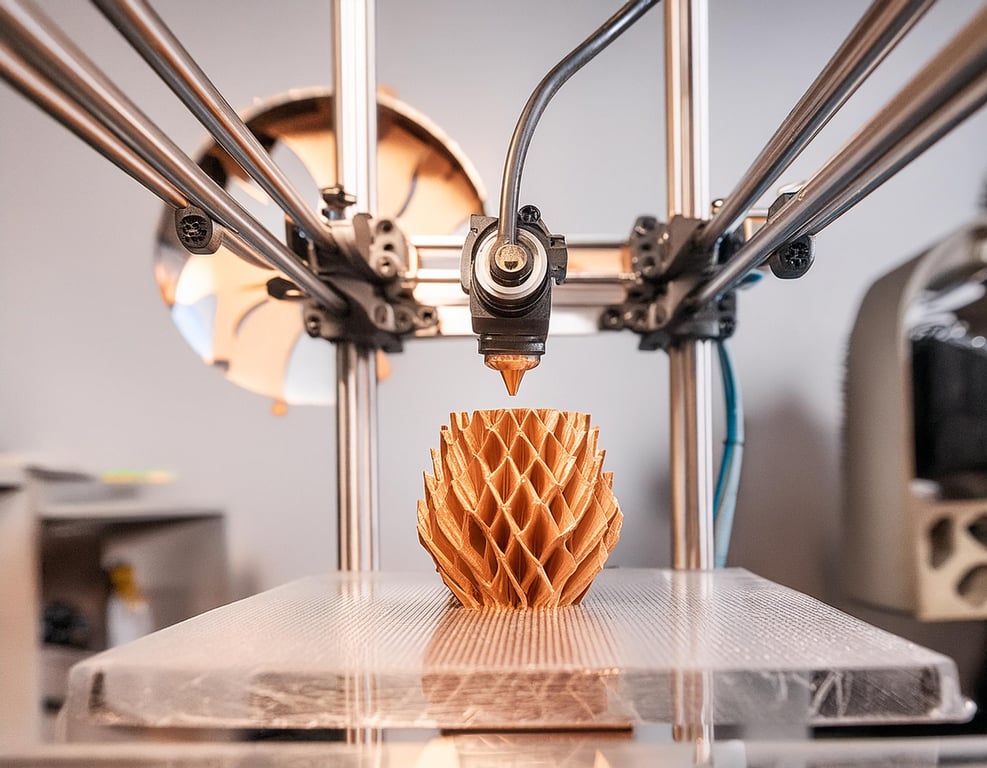

    FDM 방식 개요

    FDM이란 무엇인가?

    FDM(Fused Deposition Modeling)은 열가소성 플라스틱 필라멘트를 녹여 적층하는 3D 프린팅 기술입니다. 1980년대 후반에 스콧 크럼프가 개발하여 상업화되었으며, 비용 효율성과 접근성으로 다양한 분야에서 널리 사용됩니다.

    FDM의 원리와 작동 방식

    FDM 프린터는 필라멘트를 히터로 녹여 노즐을 통해 층층이 쌓아가는 방식으로 작동합니다. 3D 모델을 G코드로 변환하여 프린터가 이해하도록 하고, 프린터는 X, Y, Z 축을 따라 움직이며 필라멘트를 정확하게 배치합니다. 각 층이 굳으면 새로운 층이 추가되어 최종 물체가 완성됩니다.



    FDM 프린팅의 장점과 단점

    장점

    비용 효율성

    FDM 프린터는 초기 장비 비용이 저렴하고 유지보수가 간단합니다. 필라멘트 재료 또한 저렴해 다양한 실험과 프로토타입 제작에 적합합니다. 교육용, 가정용, 소규모 제조에도 많이 사용됩니다.

    다양한 소재 사용 가능

    FDM 프린터는 PLA, ABS, PETG, TPU 등 다양한 열가소성 플라스틱을 사용할 수 있습니다. 각 소재는 고유의 특성과 용도를 가지고 있어, 다양한 응용 분야에 맞춰 사용할 수 있습니다.

    단점

    층 구조로 인한 표면 품질 문제

    FDM 프린팅은 층층이 쌓아가는 방식으로 표면에 층 라인이 생기기 쉽습니다. 이는 미적 품질이 중요한 프로젝트에서 문제가 될 수 있으며, 후처리 과정으로 해결할 수 있지만 추가 비용과 시간이 필요합니다.

    서포터 필요성

    복잡한 구조나 돌출된 부분을 프린팅할 때 서포터가 필요하며, 프린팅 후 제거 과정에서 표면 손상이 발생할 수 있습니다. 서포터 제거는 추가 작업과 시간이 필요해 디자인에 제한이 생길 수 있습니다.



    FDM 방식에 사용되는 재료

    FDM(융합 적층 제조) 방식은 다양한 재료를 사용하여 3D 프린팅을 수행합니다. 이 방식에서 사용되는 재료는 프린팅의 품질, 강도, 내구성 등에 큰 영향을 미치며, 다양한 용도에 맞게 선택할 수 있습니다. 이 섹션에서는 FDM 방식에 사용되는 주요 재료인 일반 PLA, ABS, 그리고 특수 고강도 재료(Ultem 9085, Ultem 1010)에 대해 자세히 알아보겠습니다.

    일반 PLA

    일반 PLA

    일반 PLA란?

    PLA(Polylactic Acid)는 옥수수 전분, 사탕수수 등 식물 기반 재료로 만들어진 생분해성 플라스틱입니다. FDM 프린팅에서 가장 널리 사용되는 재료 중 하나로, 사용이 쉽고 친환경적이라는 장점이 있습니다. PLA는 낮은 융점(약 180-220°C)과 낮은 수축률로 인해 프린팅 중 변형이 적고, 다양한 색상으로 제공됩니다.

    적합한 용도와 부적합한 용도

    PLA는 시제품 제작, 장식용 아이템, 교육용 모델 등 다양한 용도에 적합합니다. 높은 디테일을 요구하는 작업이나 실내에서 사용되는 제품에 이상적입니다. 그러나 내열성이 낮고 강도가 상대적으로 약해 기계적 스트레스가 가해지는 부품이나 고온 환경에서는 적합하지 않습니다.

    ABS

    ABS란?

    ABS(Acrylonitrile Butadiene Styrene)는 강도와 내구성이 뛰어난 합성 플라스틱으로, 가전제품 외관, 자동차 부품 등 내구성이 필요한 제품에 주로 사용됩니다. ABS는 PLA보다 높은 융점(약 220-250°C)을 가지고 있으며, 내구성, 충격 저항성, 내열성이 뛰어납니다.

    적합한 용도와 부적합한 용도

    ABS는 강도와 내구성이 요구되는 부품, 프로토타입, 산업용 부품 등에 적합합니다. 특히 자동차 부품, 가전제품 케이스, 장난감 등에 널리 사용됩니다. 그러나 ABS는 프린팅 중 수축이 발생할 수 있어, 프린팅 환경 관리가 중요하며, 냄새와 유독 가스가 발생할 수 있어 환기가 필요합니다.

    특수 고강도 재료

    Ultem 9085, Ultem 1010

    Ultem 9085와 Ultem 1010은 고강도, 내열성, 내화학성이 뛰어난 폴리에터이미드(PEI) 기반의 특수 플라스틱입니다. 항공우주, 자동차, 의료 등 고성능이 요구되는 산업 분야에서 사용됩니다.

    고강도 재료의 적합한 용도와 부적합한 용도

    Ultem 9085는 항공우주 부품, 고온 환경에서 작동하는 기계 부품, 전자기기 하우징 등에 적합합니다. 높은 강도와 내열성으로 인해 극한 조건에서도 성능을 유지합니다. Ultem 1010은 더욱 높은 내열성과 생체 적합성을 가지며, 의료 기기, 식품 가공 장비 등에 사용됩니다. 그러나 이들 재료는 높은 비용과 프린팅 어려움으로 인해 일반적인 용도에는 부적합할 수 있습니다.



    FDM 프린터의 구동 형태

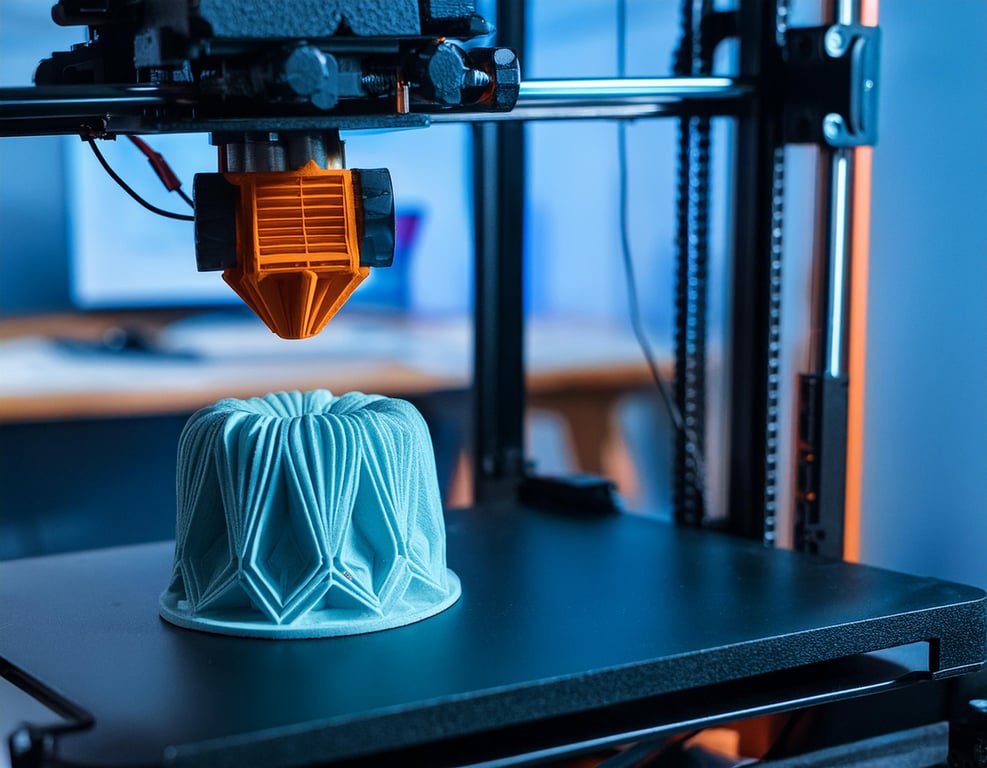

    FDM 프린터의 구동 형태

    FDM 프린터는 다양한 구동 형태를 통해 움직임을 제어하며, 각 방식은 프린팅 품질과 효율성에 영향을 미칩니다. 이 섹션에서는 주요 구동 형태인 직교(Cartesian) 방식, 델타(Delta)형, 극(Polar) 방식에 대해 알아보겠습니다.

    직교(Cartesian) 방식

    XZ-Y(Mendel 방식)

    XZ-Y 방식은 X축과 Z축이 한 축으로, Y축이 독립적으로 움직이는 방식입니다. Mendel 방식으로도 알려진 이 형태는 구조가 간단하고 제작이 쉬워 DIY 프린터에서 많이 사용됩니다.

    Core-XY, Ultimaker

    Core-XY 방식은 X축과 Y축이 함께 움직이며, 복잡한 벨트 시스템을 통해 빠르고 정밀한 프린팅을 가능하게 합니다. Ultimaker는 Core-XY 방식의 대표적인 프린터 브랜드로, 고품질 프린팅으로 유명합니다.

    델타(Delta)형

    델타형 프린터는 삼각형 형태의 프레임을 가지고 있으며, 세 개의 팔이 독립적으로 움직여 프린팅 헤드를 제어합니다. 이 방식은 빠른 프린팅 속도와 높은 정밀도를 자랑하며, 대형 부품 프린팅에 적합합니다.

    극(Polar) 방식

    극 방식은 회전하는 베이스와 수직으로 움직이는 프린팅 헤드를 사용합니다. 이 방식은 복잡한 구조물 프린팅에 유리하며, 공간 효율성이 뛰어나 작은 공간에서도 사용할 수 있습니다. 그러나 소프트웨어 제어가 복잡하여 상용화된 예는 많지 않습니다.

    이처럼 FDM 프린터는 다양한 구동 방식을 통해 각기 다른 장단점을 가지고 있으며, 용도에 맞게 선택하여 사용할 수 있습니다. 이러한 다양한 방식들은 프린터의 성능과 품질에 중요한 영향을 미치며, 사용자들은 자신에게 가장 적합한 프린터를 선택할 수 있도록 다양한 옵션을 고려해야 합니다.



    FDM 프린터의 익스트루더(압출기) 형태

    FDM(Fused Deposition Modeling) 프린터의 핵심 부품 중 하나는 익스트루더(압출기)입니다. 익스트루더는 필라멘트를 녹여서 프린터 헤드에서 배출하는 장치로, 프린팅의 품질과 속도에 큰 영향을 미칩니다. 익스트루더의 형태는 보우덴(Bowden) 방식과 직결(Direct) 방식으로 나뉩니다. 각각의 방식은 고유한 장점과 단점을 가지고 있어, 사용자와 프린팅 목적에 따라 선택이 달라질 수 있습니다.

    보우덴(Bowden) 방식

    보우덴 방식은 필라멘트를 프린터 헤드에서 떨어진 곳에 위치한 익스트루더에서 밀어내는 방식입니다. 필라멘트는 튜브를 통해 프린터 헤드로 이동합니다. 이 방식은 프린터 헤드의 무게를 줄여 프린터의 움직임을 빠르고 정밀하게 만들어 줍니다.

    장점과 단점

    장점

    1. 가벼운 프린터 헤드: 보우덴 방식은 익스트루더를 프린터 헤드에서 분리하여 프린터 헤드의 무게를 줄입니다. 이는 프린터의 움직임을 더 빠르고 정밀하게 만들어 주며, 고속 프린팅에 유리합니다.

    2. 적은 진동: 가벼운 프린터 헤드는 프린팅 중 진동을 줄여 출력 품질을 향상시킵니다. 이는 특히 복잡한 형상의 출력물에서 더욱 중요합니다.

    3. 넓은 프린팅 공간: 익스트루더가 프린터 헤드 외부에 위치하기 때문에, 프린터의 구조가 더 간단해지고 프린팅 공간을 최대로 활용할 수 있습니다.

    단점

    1. 필라멘트 제어 어려움: 보우덴 튜브를 통해 필라멘트를 밀어내는 과정에서 필라멘트의 제어가 어려워질 수 있습니다. 특히 유연한 필라멘트의 경우, 튜브 내에서 구부러지거나 막힐 위험이 있습니다.

    2. 정밀도 감소: 튜브를 통해 필라멘트가 이동하는 과정에서 약간의 마찰이 발생하여 프린터 헤드의 정밀도가 감소할 수 있습니다. 이는 작은 디테일을 요구하는 출력물에서 문제가 될 수 있습니다.

    3. 설치와 유지보수의 어려움: 보우덴 튜브의 설치와 유지보수가 직결 방식에 비해 복잡할 수 있습니다. 튜브의 상태를 자주 점검하고, 필요시 교체해야 합니다.

    직결(Direct) 방식

    직결 방식은 익스트루더가 프린터 헤드와 직접 연결된 형태로, 필라멘트를 바로 프린터 헤드로 밀어내는 방식입니다. 이는 필라멘트의 제어가 용이하고, 다양한 필라멘트를 사용하는 데 유리합니다.

    장점과 단점

    장점

    1. 정밀한 필라멘트 제어: 필라멘트가 익스트루더에서 바로 프린터 헤드로 공급되기 때문에, 필라멘트 제어가 매우 정밀합니다. 이는 복잡한 디테일이 요구되는 출력물에서 큰 장점입니다.

    2. 유연한 필라멘트 사용 가능: 직결 방식은 TPU와 같은 유연한 필라멘트를 사용할 때도 문제가 없습니다. 이는 다양한 소재를 사용할 수 있어 프린팅 응용 분야를 넓혀줍니다.

    3. 간편한 설치와 유지보수: 익스트루더가 프린터 헤드에 직접 연결되어 있어 설치와 유지보수가 상대적으로 간편합니다. 익스트루더의 상태를 쉽게 확인하고 관리할 수 있습니다.

    단점

    1. 무거운 프린터 헤드: 익스트루더가 프린터 헤드에 직접 연결되어 있어 프린터 헤드의 무게가 증가합니다. 이는 프린터의 움직임을 느리게 하고, 고속 프린팅 시 진동을 유발할 수 있습니다.

    2. 프린터 구조의 복잡성 증가: 프린터 헤드의 무게 증가로 인해 프린터의 구조가 복잡해지고, 이에 따라 프린터의 크기도 커질 수 있습니다.

    3. 속도 제한: 무거운 프린터 헤드로 인해 프린터의 속도가 제한될 수 있습니다. 이는 대형 출력물이나 대량 생산 시 효율성이 떨어질 수 있습니다.



    FDM 프린팅의 적용 분야

    FDM 프린팅은 다양한 분야에서 사용되고 있으며, 그 적용 범위는 점점 넓어지고 있습니다. 대표적인 적용 분야로는 시제품 제작, 교육 및 연구, 맞춤형 부품 제조가 있습니다.

    시제품 제작

    FDM 프린팅은 시제품(prototype) 제작에 매우 유용합니다. 제품 개발 초기 단계에서 설계 검토와 기능 테스트를 위해 시제품을 제작하는데, FDM 프린팅은 시간과 비용을 절감할 수 있는 최적의 솔루션을 제공합니다.

    1. 빠른 제작 속도: FDM 프린팅은 시제품을 빠르게 제작할 수 있어, 제품 개발 사이클을 단축시킬 수 있습니다. 이는 시장 출시 시간을 단축시키는 데 큰 도움이 됩니다.

    2. 저렴한 비용: 전통적인 제조 방식에 비해 FDM 프린팅은 재료와 인건비가 저렴합니다. 이는 예산을 절약하고, 여러 번의 반복 테스트를 가능하게 합니다.

    3. 설계 검토 용이: 시제품을 통해 제품의 디자인과 기능을 실제로 확인할 수 있어, 설계 검토와 수정이 용이합니다. 이는 최종 제품의 품질을 높이는 데 기여합니다.

    교육 및 연구

    FDM 프린팅은 교육 및 연구 분야에서도 활발히 사용되고 있습니다. 학생들과 연구자들에게 3D 프린팅 기술을 이해하고 응용할 수 있는 기회를 제공합니다.

    1. 실습 도구: FDM 프린팅은 학생들이 디자인에서 제작까지의 과정을 직접 경험할 수 있게 도와줍니다. 이는 창의력과 문제 해결 능력을 향상시키는 데 큰 도움이 됩니다.

    2. 연구 개발: 연구자들은 FDM 프린팅을 통해 복잡한 구조물이나 맞춤형 실험 장비를 제작할 수 있습니다. 이는 연구의 효율성을 높이고, 새로운 아이디어를 실험하는 데 유리합니다.

    3. STEM 교육 강화: 3D 프린팅 기술은 과학, 기술, 공학, 수학(STEM) 교육을 강화하는 데 중요한 역할을 합니다. 학생들이 실제 프로젝트를 통해 이론을 실습할 수 있게 해줍니다.

    맞춤형 부품 제조

    FDM 프린팅은 맞춤형 부품 제조에 최적화된 기술로, 다양한 산업에서 사용되고 있습니다. 특히 소량 생산이나 특수한 요구 사항이 있는 부품 제조에 적합합니다.

    1. 맞춤형 설계: FDM 프린팅은 고객의 요구에 맞춘 맞춤형 설계를 손쉽게 구현할 수 있습니다. 이는 의료, 자동차, 항공 등 다양한 산업에서 개인 맞춤형 부품 제작에 유리합니다.

    2. 소량 생산 가능: 전통적인 제조 방식에서는 소량 생산이 비경제적일 수 있지만, FDM 프린팅은 소량 생산에도 경제적입니다. 이는 특수한 요구 사항이 있는 부품을 제작할 때 유리합니다.
    3. 복잡한 구조물 제작: FDM 프린팅은 복잡한 구조물을 쉽게 제작할 수 있어, 기존 제조 방식으로는 구현하기 어려운 부품도 제작할 수 있습니다. 이는 디자인의 자유도를 높여줍니다.

    FDM 프린팅은 다양한 분야에서 중요한 역할을 하고 있으며, 그 적용 범위는 계속해서 확대되고 있습니다. 이러한 기술의 발전은 우리의 삶을 더욱 편리하고 혁신적으로 만들어 줄 것입니다.
