[제조백과] CNC 플라즈마 절단기

  • CNC
  • 플라즈마

바로발주

|

2024-06-07

목차

    CNC 플라즈마 절단기란?

    CNC란 무엇인가?

    CNC(Computer Numerical Control)는 컴퓨터를 이용해 기계 장비를 자동으로 제어하는 기술입니다. 이는 공작 기계에 컴퓨터를 장착하여, 미리 작성된 프로그램에 따라 정밀하고 반복적인 작업을 수행할 수 있게 합니다. CNC 기술의 도입으로 인해 제조업은 큰 변화를 맞이했습니다. 과거에는 수동으로 기계를 조작해야 했기 때문에 작업자의 숙련도와 피로도에 따라 결과물이 달라질 수 있었습니다. 하지만 CNC 시스템은 일정한 품질을 유지하며 대량 생산을 가능하게 했습니다.

    CNC 시스템은 주로 금속 가공, 목재 가공, 플라스틱 가공 등 다양한 분야에서 사용됩니다. 이러한 시스템은 정밀한 작업을 요구하는 항공, 자동차, 의료 기기 등의 제조업에서도 필수적입니다. CNC 시스템은 컴퓨터 소프트웨어를 통해 제어되므로, 프로그램만 변경하면 다양한 형태와 크기의 제품을 쉽게 생산할 수 있습니다. 이는 생산 효율성을 크게 향상시킵니다.

    또한, CNC 기술은 작업의 안전성도 높입니다. 기계가 자동으로 작동하기 때문에 작업자가 위험한 작업 환경에 직접 노출될 필요가 없습니다. 이러한 점에서 CNC 기술은 현대 제조업의 필수 요소로 자리잡고 있습니다.

    CNC 플라즈마 절단기의 정의

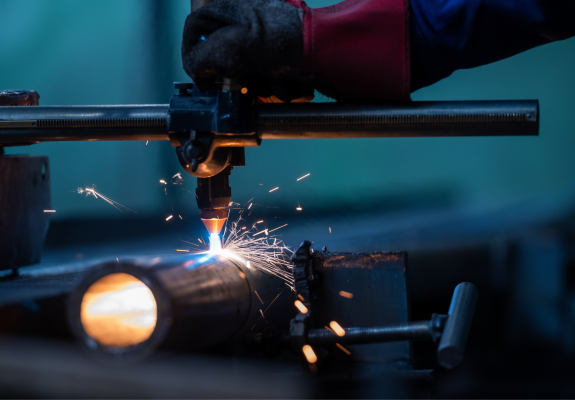

    CNC 플라즈마 절단기 기계

    CNC 플라즈마 절단기는 CNC 기술과 플라즈마 절단 기술을 결합한 장비입니다. 플라즈마 절단기는 고온의 플라즈마를 이용해 금속을 절단하는 기계로, 매우 정밀하고 빠른 속도로 작업을 수행할 수 있습니다. CNC 플라즈마 절단기는 컴퓨터 프로그램을 통해 절단 경로를 미리 설정하고, 이를 따라 자동으로 금속을 절단합니다.

    CNC 플라즈마 절단기는 철, 스테인리스강, 알루미늄 등 다양한 금속을 절단하는 데 사용됩니다. 이 장비는 높은 정밀도와 생산성을 자랑하며, 복잡한 형상의 금속도 쉽게 절단할 수 있습니다. CNC 플라즈마 절단기는 특히 두꺼운 금속 판재를 절단하는 데 유리합니다. 이는 플라즈마가 매우 높은 온도에서 작동하기 때문에, 금속을 빠르고 깔끔하게 절단할 수 있기 때문입니다.

    또한, CNC 플라즈마 절단기는 유지 보수가 비교적 간단합니다. 플라즈마 토치와 소모품만 교체하면 되기 때문에, 장비의 가동률을 높일 수 있습니다. 이러한 장점 때문에 CNC 플라즈마 절단기는 다양한 산업 분야에서 널리 사용되고 있습니다.



    CNC 플라즈마 절단기의 작동 원리

    플라즈마 기술의 기본 원리

    플라즈마 절단은 고온의 플라즈마를 이용해 금속을 절단하는 기술입니다. 플라즈마는 기체가 매우 높은 온도에서 이온화되어 전기적으로 중성 상태를 잃고, 전도성을 가지게 된 상태를 말합니다. 플라즈마 절단기는 이온화된 가스를 고속으로 분사하여 금속 표면을 녹이고, 녹은 금속을 제거하여 절단을 수행합니다.

    플라즈마 절단기의 작동 원리는 다음과 같습니다. 먼저, 플라즈마 토치를 통해 고압의 가스를 분사합니다. 이 가스는 보통 아르곤, 질소, 산소 등입니다. 가스는 플라즈마 토치 내부의 전극과 노즐 사이를 지나면서 이온화됩니다. 이 과정에서 발생한 플라즈마는 매우 높은 온도(최대 30,000°C)에 도달하며, 금속을 녹일 수 있을 정도로 강력한 에너지를 가집니다. 이 플라즈마를 금속 표면에 직접 쏘아, 금속을 절단합니다.

    플라즈마 절단은 매우 빠른 절단 속도와 깔끔한 절단면을 제공하기 때문에, 금속 가공 산업에서 널리 사용됩니다. 특히 두꺼운 금속 판재를 절단하는 데 유리하며, 복잡한 형상의 금속도 쉽게 절단할 수 있습니다. 또한, 플라즈마 절단기는 절단 과정에서 발생하는 열 변형이 적어, 제품의 품질을 유지할 수 있습니다.

    CNC 시스템의 역할

    CNC 플라즈마 절단기에서 CNC 시스템은 절단기의 움직임을 정밀하게 제어하는 역할을 합니다. CNC 시스템은 컴퓨터 프로그램을 통해 절단 경로와 절단 속도를 설정하고, 이를 따라 절단기를 자동으로 제어합니다. 이 시스템은 X, Y, Z 축의 움직임을 정밀하게 조절하여, 복잡한 형상의 금속도 정확하게 절단할 수 있습니다.

    CNC 시스템의 주요 기능은 다음과 같습니다. 첫째, 프로그램 입력 및 수정 기능입니다. 사용자는 컴퓨터를 통해 절단 경로를 프로그램으로 작성할 수 있으며, 필요에 따라 프로그램을 수정할 수 있습니다. 둘째, 자동화 기능입니다. CNC 시스템은 프로그램에 따라 절단기를 자동으로 제어하므로, 작업자가 직접 개입할 필요가 없습니다. 이는 작업의 효율성을 높이고, 작업자의 피로도를 줄여줍니다.

    셋째, 정밀 제어 기능입니다. CNC 시스템은 고해상도의 센서와 모터를 이용해 절단기의 움직임을 정밀하게 제어합니다. 이는 절단 품질을 높이고, 불량률을 줄이는 데 중요한 역할을 합니다. 넷째, 데이터 저장 및 분석 기능입니다. CNC 시스템은 작업 데이터를 저장하고, 이를 분석하여 생산성을 향상시킬 수 있습니다.



    CNC 플라즈마 절단기

    CNC 플라즈마 절단기의 주요 부품

    CNC 플라즈마 절단기는 금속 절단에서 중요한 역할을 하는 고도의 정밀 기계입니다. 이 기계는 몇 가지 핵심 부품들로 구성되어 있으며, 각 부품은 절단 작업의 효율성과 품질에 직접적인 영향을 미칩니다. 이번 섹션에서는 CNC 플라즈마 절단기의 주요 부품에 대해 자세히 알아보겠습니다.

    토치

    플라즈마 절단기의 토치는 절단 공정의 핵심 역할을 담당합니다. 플라즈마 토치는 전기를 통해 고온의 플라즈마 아크를 생성하여 금속을 절단하는 장치입니다. 토치는 다음과 같은 중요한 요소들로 구성됩니다:

    1. 전극: 전극은 플라즈마 아크를 생성하는 데 사용되는 부품입니다. 주로 텅스텐 재질로 만들어져 있으며, 고온에서도 견딜 수 있는 내구성이 뛰어납니다.
    2. 노즐: 플라즈마를 고속으로 방출하는 역할을 하는 부품으로, 절단의 정밀도를 좌우합니다. 노즐의 크기와 형상은 절단 품질에 직접적인 영향을 미칩니다.
    3. 실드 컵: 플라즈마 아크를 보호하고 절단 공정을 안정적으로 유지하는 데 도움을 줍니다. 실드 컵은 열과 스패터로부터 토치를 보호하여 장비의 수명을 연장시킵니다.

    토치는 플라즈마 절단기의 성능을 좌우하는 중요한 요소로, 적절한 유지보수가 필요합니다. 정기적인 전극과 노즐 교체는 토치의 성능을 유지하고 절단 품질을 향상시키는 데 필수적입니다.

    전원 공급 장치

    전원 공급 장치는 플라즈마 절단기의 핵심 부품 중 하나로, 플라즈마 아크를 생성하는 데 필요한 전력을 제공합니다. 전원 공급 장치는 다음과 같은 요소로 구성됩니다:

    1. 변압기: 변압기는 전원 공급 장치의 핵심 부품으로, 전압을 조절하여 플라즈마 아크를 생성하는 데 필요한 에너지를 제공합니다. 변압기의 품질은 플라즈마 절단기의 성능에 직접적인 영향을 미칩니다.
    2. 인버터: 인버터는 전력을 변환하여 플라즈마 아크를 더욱 효율적으로 생성할 수 있게 합니다. 인버터의 기술 발전은 절단기의 에너지 효율성을 크게 향상시켰습니다.
    3. 냉각 시스템: 플라즈마 절단기는 높은 열을 발생시키기 때문에, 전원 공급 장치에는 효과적인 냉각 시스템이 필요합니다. 냉각 시스템은 절단기의 안전성과 지속적인 작동을 보장합니다.

    전원 공급 장치는 플라즈마 절단기의 성능과 효율성을 좌우하는 중요한 요소로, 정기적인 유지보수가 필요합니다. 안정적인 전력 공급과 적절한 냉각은 절단기의 장기적인 성능을 유지하는 데 필수적입니다.

    제어 시스템

    CNC 플라즈마 절단기의 제어 시스템은 절단 공정의 정확성과 효율성을 보장하는 핵심 요소입니다. 제어 시스템은 다음과 같은 주요 기능을 포함합니다:

    1. CNC 컨트롤러: CNC 컨트롤러는 절단기의 모든 동작을 제어하는 컴퓨터 시스템입니다. 이 시스템은 CAD/CAM 소프트웨어와 연동되어 정밀한 절단 패턴을 구현합니다.
    2. 모션 컨트롤러: 모션 컨트롤러는 플라즈마 절단기의 이동 경로를 제어하는 장치로, 절단기의 정확한 위치 제어를 가능하게 합니다. 고성능 모션 컨트롤러는 절단 공정의 정밀도를 높입니다.
    3. 센서 시스템: 센서 시스템은 절단기의 다양한 상태를 모니터링하여 실시간으로 피드백을 제공합니다. 예를 들어, 아크의 상태, 금속 두께, 절단 속도 등을 모니터링하여 최적의 절단 조건을 유지할 수 있습니다.

    제어 시스템의 발전은 플라즈마 절단기의 성능을 극대화하고, 다양한 금속 재료에 대한 정밀 절단을 가능하게 합니다. 정기적인 소프트웨어 업데이트와 하드웨어 유지보수는 제어 시스템의 성능을 유지하는 데 중요합니다.



    플라즈마 절단기와 레이저 컷팅의 비교

    플라즈마 절단과 레이저 컷팅의 차이사진: IGOLDENCNC

    플라즈마 절단기와 레이저 컷팅은 금속 절단 분야에서 널리 사용되는 두 가지 기술입니다. 각각의 기술은 고유한 장점과 단점을 가지고 있으며, 적용 분야에 따라 적합성이 달라집니다. 이번 섹션에서는 작업 속도와 효율성, 절단 품질, 적용 가능한 재료를 중심으로 두 기술을 비교해 보겠습니다.

    작업 속도와 효율성

    플라즈마 절단기와 레이저 컷팅은 각각 다른 방식으로 작업 속도와 효율성을 제공합니다.

    1. 플라즈마 절단기: 플라즈마 절단기는 고속 절단이 가능하며, 특히 두꺼운 금속 재료에서 뛰어난 성능을 발휘합니다. 플라즈마 절단기의 작업 속도는 절단 두께와 재료에 따라 다르지만, 일반적으로 10mm 이상의 두꺼운 금속을 절단할 때 효율적입니다. 또한, 플라즈마 절단기는 유지보수가 상대적으로 간단하며, 고장이 적은 장점이 있습니다.
    2. 레이저 컷팅: 레이저 컷팅은 얇은 금속 재료에서 매우 높은 정밀도와 빠른 속도를 자랑합니다. 레이저 컷팅기는 특히 정밀한 작업이 필요한 경우에 적합하며, 복잡한 형태의 절단도 쉽게 수행할 수 있습니다. 그러나 두꺼운 금속 재료를 절단할 때는 플라즈마 절단기에 비해 속도가 느릴 수 있습니다.

    작업 속도와 효율성 면에서 플라즈마 절단기는 두꺼운 재료에 적합하고, 레이저 컷팅기는 얇은 재료와 정밀한 작업에 더 효율적입니다.

    절단 품질

    절단 품질은 절단 기술을 선택할 때 중요한 요소 중 하나입니다. 플라즈마 절단기와 레이저 컷팅은 각각 다른 방식으로 절단 품질에 영향을 미칩니다.

    1. 플라즈마 절단기: 플라즈마 절단기는 빠르고 강력한 절단을 제공하지만, 절단면이 다소 거칠 수 있습니다. 절단면의 정밀도가 레이저 컷팅에 비해 떨어질 수 있지만, 두꺼운 금속 재료에서는 여전히 효과적입니다. 절단 후 추가적인 마무리 작업이 필요할 수 있습니다.
    2. 레이저 컷팅: 레이저 컷팅은 매우 정밀한 절단이 가능하며, 절단면이 깨끗하고 매끄럽습니다. 레이저 컷팅기는 복잡한 형태의 절단도 높은 정밀도로 수행할 수 있어, 추가적인 마무리 작업이 거의 필요하지 않습니다. 얇은 금속 재료에서 특히 우수한 절단 품질을 제공합니다.

    절단 품질 면에서는 레이저 컷팅이 더 우수하지만, 플라즈마 절단기도 두꺼운 재료에서 충분한 품질을 제공합니다.

    적용 가능한 재료

    플라즈마 절단기와 레이저 컷팅은 적용 가능한 재료에서도 차이가 있습니다.

    1. 플라즈마 절단기: 플라즈마 절단기는 주로 철강, 스테인리스 스틸, 알루미늄과 같은 도전성 금속 재료에 적합합니다. 두꺼운 금속 재료를 신속하게 절단할 수 있어 산업용으로 널리 사용됩니다.
    2. 레이저 컷팅: 레이저 컷팅기는 금속뿐만 아니라 비금속 재료도 절단할 수 있습니다. 예를 들어, 아크릴, 나무, 플라스틱 등의 재료도 절단 가능하며, 얇은 금속 재료에서 특히 뛰어난 성능을 발휘합니다. 복잡한 디자인 작업에 적합하여 다양한 산업에서 활용됩니다.

    적용 가능한 재료 면에서 플라즈마 절단기는 주로 두꺼운 금속 재료에 적합하며, 레이저 컷팅기는 다양한 재료에 적용할 수 있습니다.

    결론적으로, 플라즈마 절단기와 레이저 컷팅은 각각의 강점과 약점을 가지고 있어, 사용 목적과 절단 재료에 따라 적합한 기술을 선택하는 것이 중요합니다. 두 기술 모두 현대 제조업에서 중요한 역할을 하며, 기술 발전에 따라 더욱 효율적이고 정밀한 절단 작업이 가능해지고 있습니다.



    CNC 플라즈마 절단기의 적용 분야

    CNC 플라즈마 절단기는 다양한 산업 분야에서 널리 사용되는 기술입니다. 이 절단기는 높은 정밀도와 효율성을 제공하여 다양한 재료와 복잡한 형상의 절단 작업을 수행할 수 있습니다. 이제 CNC 플라즈마 절단기가 주로 활용되는 몇 가지 주요 분야에 대해 알아보겠습니다.

    금속 가공

    금속 가공 산업에서 CNC 플라즈마 절단기는 필수적인 도구로 자리 잡고 있습니다. 이 절단기는 두꺼운 금속 판재를 빠르고 정확하게 절단할 수 있어 생산성을 크게 향상시킵니다. 특히, 복잡한 형상의 금속 부품을 제작할 때 CNC 기술의 정밀도는 큰 장점이 됩니다. 금속 가공 산업에서 플라즈마 절단기는 다양한 용도로 사용됩니다. 예를 들어, 금속 구조물의 설계 및 제작, 장비 부품의 제조, 그리고 금속 예술 작품의 제작 등에 활용됩니다.

    자동차 산업

    자동차 산업에서도 CNC 플라즈마 절단기는 중요한 역할을 합니다. 자동차 부품은 높은 정밀도와 내구성이 요구되기 때문에, CNC 플라즈마 절단기는 이러한 요구를 충족시키는 데 적합한 도구입니다. 자동차 제조 공정에서 플라즈마 절단기는 차체 프레임, 엔진 부품, 그리고 다양한 금속 부품을 제작하는 데 사용됩니다. 또한, 자동차 산업에서는 경량화와 고강도 재료의 사용이 중요하기 때문에, 플라즈마 절단기의 정밀 절단 기술은 매우 유용합니다.

    건설 및 철골 구조물

    건설 및 철골 구조물 분야에서도 CNC 플라즈마 절단기의 활용은 매우 중요합니다. 건축 현장에서는 다양한 형태와 크기의 철골 구조물을 신속하고 정확하게 절단하는 것이 필수적입니다. CNC 플라즈마 절단기는 이러한 요구를 충족시키며, 철골 구조물의 제작 시간을 단축하고 작업의 효율성을 높입니다. 또한, 복잡한 구조물의 설계와 제작 과정에서 플라즈마 절단기의 높은 정밀도는 중요한 역할을 합니다. 건설 현장에서 플라즈마 절단기는 빌딩, 다리, 그리고 기타 대형 구조물의 골조 제작에 널리 사용됩니다.



    플라즈마 절단의 재료 종류

    플라즈마 절단기는 다양한 재료를 절단할 수 있는 다목적 도구입니다. 각각의 재료는 고유의 특성과 절단 방법을 요구하며, 플라즈마 절단기는 이러한 다양한 요구를 충족시킬 수 있습니다. 이제 플라즈마 절단에 사용되는 주요 재료들을 살펴보겠습니다.

    철강

    철강은 플라즈마 절단기에서 가장 일반적으로 사용되는 재료 중 하나입니다. 철강은 강도와 내구성이 뛰어나 건설, 자동차, 가공 산업 등 다양한 분야에서 필수적인 재료입니다. 플라즈마 절단기는 철강의 두꺼운 판재를 빠르고 정확하게 절단할 수 있어, 철강 구조물의 제작에 널리 사용됩니다. 특히, 철강의 높은 열전도성 때문에 플라즈마 절단기는 열 영향을 최소화하면서 깨끗한 절단 면을 제공할 수 있습니다.

    알루미늄

    알루미늄은 가벼우면서도 강도가 높아 다양한 산업에서 중요한 재료로 사용됩니다. 알루미늄은 열 전도율이 높아 절단 시 열 변형이 발생하기 쉽지만, 플라즈마 절단기는 이를 최소화하면서 정확한 절단을 가능하게 합니다. 알루미늄은 특히 항공우주 산업, 자동차 산업, 그리고 가전제품 제조 분야에서 많이 사용됩니다. 플라즈마 절단기는 알루미늄 판재의 절단 속도를 빠르게 하여 생산성을 높이고, 정밀한 절단을 통해 품질을 보장합니다.

    스테인리스 스틸

    플라즈마 절단기 적용사례

    스테인리스 스틸은 내식성이 뛰어나고, 미려한 외관을 가지고 있어 주방 기기, 의료 기기, 건축 자재 등 다양한 분야에서 사용됩니다. 스테인리스 스틸은 절단이 어려운 재료 중 하나이지만, 플라즈마 절단기는 높은 에너지를 사용하여 스테인리스 스틸을 깨끗하게 절단할 수 있습니다. 스테인리스 스틸의 절단은 특히 고급스러운 마감이 요구되는 제품에서 중요하며, 플라즈마 절단기는 이러한 요구를 충족시키는 데 적합합니다.

    CNC 플라즈마 절단기는 다양한 재료를 효율적으로 절단할 수 있는 기술로, 다양한 산업 분야에서 그 활용도가 점점 더 높아지고 있습니다. 플라즈마 절단기를 사용하여 철강, 알루미늄, 스테인리스 스틸 등 다양한 재료를 정밀하게 절단할 수 있어, 생산성과 품질을 동시에 향상시킬 수 있습니다.
