    CNC 프로그래밍이란?

    CNC의 정의와 역사

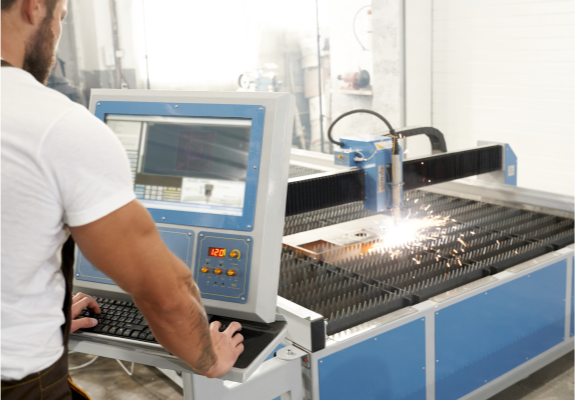

    CNC(Computer Numerical Control) 프로그래밍은 컴퓨터를 이용하여 기계의 움직임을 제어하는 기술을 말합니다. CNC는 1950년대에 처음 개발되었으며, 초기에는 주로 항공기 부품을 제작하는 데 사용되었습니다. 오늘날 CNC는 금속, 플라스틱, 목재 등 다양한 소재를 가공하는 데 널리 사용되며, 제조업의 핵심 기술 중 하나로 자리 잡고 있습니다.

    CNC 기계는 컴퓨터를 통해 명령을 받고, 이를 기반으로 정밀한 절단, 드릴링, 밀링 등의 작업을 수행합니다. 초기의 NC(Numerical Control) 시스템은 천공 카드나 자석 테이프를 사용해 데이터를 입력했지만, CNC는 디지털 파일을 통해 데이터를 입력받아 훨씬 정교하고 복잡한 작업을 수행할 수 있습니다. 이러한 변화는 제조 공정의 효율성과 정확성을 크게 향상시켰습니다.

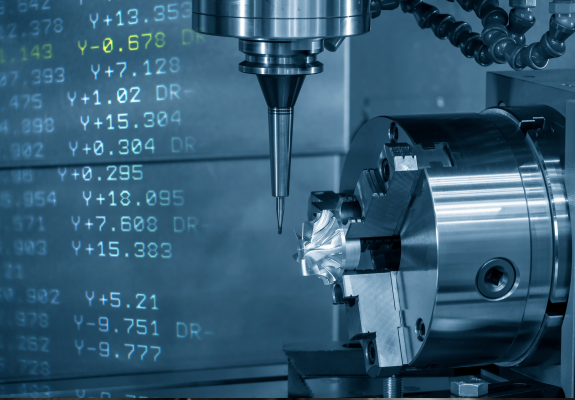

    CNC 프로그래밍

    CNC 프로그래밍의 기본 원리

    CNC 프로그래밍은 G-코드와 M-코드로 구성된 명령어를 사용합니다. G-코드는 기계의 움직임을 제어하는 명령어로, 주로 이동 경로, 속도, 위치 등을 지정합니다. 예를 들어, G01은 직선 이동을, G02는 원호 이동을 의미합니다. 반면, M-코드는 기계의 작동 상태를 제어하는 명령어로, 주축의 회전 시작(M03), 냉각수 온(M08) 등의 명령을 포함합니다.

    CNC 프로그래밍의 기본 원리는 다음과 같습니다:

    1. 설계 단계: CAD(Computer-Aided Design) 소프트웨어를 사용해 부품의 3D 모델을 설계합니다.
    2. 코드 생성: CAM(Computer-Aided Manufacturing) 소프트웨어를 통해 3D 모델을 G-코드로 변환합니다.
    3. 시뮬레이션: 생성된 G-코드를 시뮬레이션 소프트웨어로 검증하여 오류를 발견하고 수정합니다.
    4. 실행: 검증된 G-코드를 CNC 기계에 전송하여 실제 가공 작업을 수행합니다.

    이 과정을 통해 CNC 프로그래밍은 높은 정밀도와 일관성을 유지하며, 복잡한 형상의 부품도 신속하게 제작할 수 있습니다.



    CNC 프로그래밍 소프트웨어란?

    주요 소프트웨어 종류

    CNC 프로그래밍에 사용되는 소프트웨어는 크게 CAD, CAM, G-코드 편집기, 시뮬레이션 소프트웨어 등으로 나뉩니다. 각 소프트웨어는 고유한 기능을 제공하며, 전체 프로세스에서 중요한 역할을 합니다.

    1. CAD(Computer-Aided Design): 3D 모델을 설계하는 소프트웨어입니다. 대표적인 예로는 AutoCAD, SolidWorks, Fusion 360 등이 있습니다.
    2. CAM(Computer-Aided Manufacturing): CAD 소프트웨어로 설계된 3D 모델을 기반으로 G-코드를 생성하는 소프트웨어입니다. Mastercam, NX CAM, Fusion 360 등이 널리 사용됩니다.
    3. G-코드 편집기: 생성된 G-코드를 수정하고 최적화하는 소프트웨어입니다. CNC 프로그래머는 이 편집기를 사용해 G-코드를 직접 작성하거나 수정할 수 있습니다.
    4. 시뮬레이션 소프트웨어: G-코드를 실행하기 전에 시뮬레이션하여 오류를 검출하고 수정하는 소프트웨어입니다. 이를 통해 실제 가공 전에 문제를 해결할 수 있어 시간과 비용을 절감할 수 있습니다.

    각 소프트웨어의 기능 비교

    각 소프트웨어는 서로 다른 기능과 장점을 가지고 있습니다. 이를 비교하여 적절한 소프트웨어를 선택하는 것이 중요합니다.

    1. AutoCAD vs. SolidWorks:
      • AutoCAD는 2D 및 3D 설계에 강점이 있으며, 건축, 토목 공학 등 다양한 분야에서 사용됩니다.
      • SolidWorks는 3D 모델링에 특화된 소프트웨어로, 기계 부품 설계에 강점을 가지고 있습니다. 직관적인 인터페이스와 강력한 기능을 제공하여 설계 효율성을 높입니다.
    2. Mastercam vs. Fusion 360:
      • Mastercam은 다양한 가공 전략을 지원하며, 복잡한 형상의 부품도 정밀하게 가공할 수 있습니다.
      • Fusion 360은 CAD와 CAM 기능을 통합한 소프트웨어로, 설계부터 가공까지 일관된 워크플로우를 제공합니다. 클라우드 기반으로 팀 간 협업이 용이합니다.
    3. G-코드 편집기: 대부분의 CAM 소프트웨어에는 G-코드 편집 기능이 포함되어 있지만, 전문적인 편집기(예: CIMCO Edit)를 사용하면 더욱 정밀한 수정이 가능합니다.
    4. 시뮬레이션 소프트웨어: Vericut, NCSimul 등은 G-코드의 실행을 시뮬레이션하여 충돌, 오류 등을 사전에 검출합니다. 이를 통해 가공 품질을 향상시키고, 기계의 손상을 방지할 수 있습니다.



    G-코드란?

    G-코드의 정의와 구조

    G-코드는 CNC(Computer Numerical Control) 기계를 제어하는 프로그래밍 언어로, CNC 기계의 이동 경로와 동작을 명령하는 데 사용됩니다. G-코드는 “절단 경로 코드”라고도 불리며, 제조 공정에서 필수적인 역할을 합니다. G-코드는 숫자와 기호의 조합으로 구성되며, 각 명령어는 특정한 작업을 수행하도록 지시합니다. 예를 들어, G1은 직선 이동, G2는 시계 방향 원호 이동을 의미합니다.

    G-코드는 CNC 기계가 특정 작업을 수행하기 위해 필요한 정보를 제공하며, 각 코드의 구조는 보통 두 부분으로 나뉩니다. 첫 번째 부분은 문자로 시작하는 명령 코드이며, 두 번째 부분은 해당 명령의 매개변수입니다. 예를 들어, "G1 X10 Y20"는 기계를 직선 이동시키되, X축으로 10단위, Y축으로 20단위 이동하라는 의미입니다. 이처럼 G-코드는 기계의 정확한 동작을 지시하는 중요한 역할을 합니다.

    주요 G-코드 명령어 설명

    G-코드는 수많은 명령어로 구성되어 있으며, 그 중에서도 몇 가지 주요 명령어는 특히 자주 사용됩니다. 다음은 몇 가지 중요한 G-코드 명령어와 그 기능을 설명합니다.

    • G0: 공구를 빠르게 이동시킵니다. 주로 공구 교체나 새로운 작업 지점으로 이동할 때 사용됩니다.
    • G1: 공구를 지정된 속도로 직선 이동시킵니다. 절삭 작업 시 주로 사용됩니다.
    • G2: 시계 방향으로 원호를 그리며 이동합니다. 곡선 절삭 작업에 사용됩니다.
    • G3: 반시계 방향으로 원호를 그리며 이동합니다. G2와 반대 방향의 곡선 절삭 작업에 사용됩니다.
    • G17: XY 평면 선택. 평면 선택 명령어는 절삭 작업이 이루어지는 평면을 설정합니다.
    • G20: 치수 단위를 인치로 설정합니다.
    • G21: 치수 단위를 밀리미터로 설정합니다.



    CNC 프로세스 유형

    밀링, 선반, 드릴링 등 다양한 유형 소개

    CNC 프로세스는 다양한 유형으로 나뉘며, 각 유형은 특정 작업과 목적에 맞게 설계되었습니다. 대표적인 CNC 프로세스 유형으로는 밀링, 선반, 드릴링이 있습니다.

    • 밀링: 밀링은 회전하는 절삭 공구를 사용하여 재료를 제거하는 가공 방법입니다. 주로 복잡한 형상을 가공하는 데 사용됩니다. 밀링 머신은 공작물을 여러 축으로 이동시키며, 다양한 각도로 절삭 작업을 수행할 수 있습니다.
    • 선반: 선반 가공은 공작물을 회전시키면서 절삭 공구로 재료를 제거하는 방법입니다. 원통형 부품을 가공하는 데 주로 사용됩니다. 선반 기계는 공작물을 고정시키고 회전시키면서 외경, 내경, 단면 등을 가공합니다.
    • 드릴링: 드릴링은 회전하는 드릴 비트를 사용하여 공작물에 구멍을 뚫는 작업입니다. 구멍의 크기와 깊이는 드릴 비트의 크기와 드릴링 깊이에 따라 달라집니다.

    각 유형의 특성과 사용 사례

    각 CNC 프로세스 유형은 그 특성과 사용 사례가 다릅니다. 밀링은 복잡한 형상을 가공하는 데 적합하며, 주로 금형 제조, 항공기 부품 가공 등에 사용됩니다. 선반은 원통형 부품을 정밀하게 가공할 수 있어 자동차 부품, 축, 베어링 등을 만드는 데 주로 사용됩니다. 드릴링은 구멍을 뚫는 작업에 특화되어 있으며, 기계 부품, 전자기기 케이스 등에 적용됩니다.

    이와 같이 다양한 CNC 프로세스 유형은 각각의 특성과 장점을 살려 특정한 작업에 활용되며, 제조 공정의 효율성을 극대화하는 데 기여합니다.



    CNC 프로그래밍을 위한 소프트웨어

    CAD, CAM소프트웨어

    CAD, CAM 소프트웨어

    CNC 프로그래밍에는 CAD(Computer-Aided Design)와 CAM(Computer-Aided Manufacturing) 소프트웨어가 필수적입니다. CAD 소프트웨어는 설계자가 2D 및 3D 모델을 생성하는 데 사용되며, CAM 소프트웨어는 이러한 모델을 가공할 수 있는 명령어로 변환합니다.

    • CAD 소프트웨어: AutoCAD, SolidWorks, Fusion 360 등이 대표적입니다. CAD 소프트웨어는 설계 작업을 도와주며, 정밀한 도면과 모델을 생성할 수 있습니다.
    • CAM 소프트웨어: Mastercam, Edgecam, Fusion 360 CAM 등이 있으며, 이 소프트웨어는 CAD 모델을 기반으로 절삭 경로를 생성하고, G-코드를 출력하여 CNC 기계로 전송합니다.

    G코드 편집기, 시뮬레이션 툴 등

    CNC 프로그래밍을 위한 다른 중요한 소프트웨어로는 G코드 편집기와 시뮬레이션 툴이 있습니다.

    • G코드 편집기: NCViewer, CIMCO Edit 등은 G코드를 직접 편집하고 수정할 수 있는 소프트웨어입니다. 이러한 편집기는 프로그래머가 G코드를 세밀하게 조정할 수 있도록 도와줍니다.
    • 시뮬레이션 툴: Vericut, NCSimul 등은 CNC 프로그램을 실행하기 전에 가상 환경에서 시뮬레이션하여 오류를 사전에 발견하고 수정할 수 있도록 도와줍니다. 시뮬레이션 툴은 프로그램의 정확성을 검증하고, 충돌 등의 문제를 예방하는 데 중요한 역할을 합니다.

    CNC 가공 유형

    CNC 가공은 제조업에서 다양한 제품을 정밀하게 가공하는 데 중요한 역할을 합니다. CNC 가공에는 여러 가지 유형이 있으며, 각 유형은 특정한 가공 작업에 특화되어 있습니다. 이 섹션에서는 2.5축, 3축, 4축, 5축 가공의 차이점과 각 유형의 사용 예시를 설명합니다.

    2.5축 가공

    2.5축 가공은 두 개의 축(X, Y)과 절삭 도구의 깊이를 조절하는 Z축을 사용합니다. 이는 평면 가공 작업에 적합하며, 주로 단순한 윤곽이나 구멍을 가공하는 데 사용됩니다. 2.5축 가공의 장점은 비교적 간단한 프로그래밍과 비용 효율성입니다. 하지만 복잡한 3D 형상을 가공하는 데는 제한적입니다.

    3축 가공

    3축 가공은 X, Y, Z 축을 모두 사용하여 복잡한 3D 형상을 가공할 수 있습니다. 이는 가장 일반적으로 사용되는 CNC 가공 유형으로, 다양한 산업에서 광범위하게 활용됩니다. 3축 가공의 장점은 다양한 형상의 정밀 가공이 가능하며, 프로그래밍이 비교적 간단하다는 것입니다. 그러나 한 번에 모든 면을 가공할 수 없기 때문에 여러 번의 셋업이 필요할 수 있습니다.

    4축 가공

    4축 가공은 3축에 회전 축(A축 또는 B축)을 추가한 방식입니다. 이는 원통형이나 복잡한 곡면을 가공하는 데 유리합니다. 4축 가공은 회전 운동을 통해 한 번의 셋업으로 다양한 면을 가공할 수 있어 효율성을 높여줍니다. 주로 항공 우주, 자동차 부품 제조 등에서 사용됩니다.

    5축 가공

    5축 가공은 3축에 두 개의 회전 축(A축과 B축 또는 C축)을 추가한 방식으로, 가장 복잡한 가공 작업을 수행할 수 있습니다. 이는 모든 방향에서 절삭 도구를 자유롭게 이동시킬 수 있어 매우 복잡한 형상을 정밀하게 가공할 수 있습니다. 5축 가공은 특히 항공기 부품, 의료 기기, 고급 자동차 부품 등에서 필수적입니다. 이 가공 방식은 시간과 비용이 많이 들지만, 그만큼 고품질의 결과를 제공합니다.

    각 축 유형의 사용 예시

    각 가공 유형은 그 특성에 맞는 다양한 사용 예시를 가지고 있습니다. 2.5축 가공은 간단한 판금 부품이나 기초 구조물의 가공에 사용됩니다. 3축 가공은 금형 제작, 엔진 부품, 복잡한 기계 부품의 가공에 적합합니다. 4축 가공은 터빈 블레이드, 캠축, 원통형 부품의 가공에 주로 사용됩니다. 5축 가공은 항공기 날개, 의료용 임플란트, 고급 자동차 부품 등 정밀하고 복잡한 형상을 요구하는 작업에 필수적입니다.

    CNC 프로그래밍

    CNC 프로그래밍의 수동 프로그래밍 및 자동 프로그래밍

    CNC 프로그래밍은 수동 프로그래밍과 자동 프로그래밍으로 나눌 수 있습니다. 각 방법은 고유한 장단점을 가지고 있으며, 특정 상황에서 더 적합하게 사용될 수 있습니다. 이 섹션에서는 수동 프로그래밍과 자동 프로그래밍의 특징과 그 효율성을 살펴봅니다.

    수동 프로그래밍의 장단점

    수동 프로그래밍은 CNC 기계의 G-코드를 직접 작성하는 방식입니다. 이는 기계의 동작을 세밀하게 제어할 수 있으며, 특정한 작업 조건에 맞춘 최적화가 가능합니다. 수동 프로그래밍의 장점은 다음과 같습니다:

    • 정밀한 제어: 프로그래머가 모든 코드를 직접 작성하므로, 각 단계의 세밀한 제어가 가능합니다.
    • 최적화: 특정 작업 조건에 맞춰 프로그램을 최적화할 수 있습니다.
    • 문제 해결: 프로그래밍 과정에서 발생하는 문제를 신속하게 파악하고 해결할 수 있습니다.

    그러나 수동 프로그래밍은 다음과 같은 단점도 있습니다:

    • 시간 소모: 모든 코드를 직접 작성해야 하므로 시간이 많이 걸립니다.
    • 복잡성: 복잡한 형상이나 대규모 프로젝트에서는 관리가 어렵습니다.
    • 인적 오류: 사람의 실수로 인한 오류가 발생할 가능성이 높습니다.

    자동 프로그래밍의 효율성 및 적용 사례

    자동 프로그래밍은 CAD/CAM 소프트웨어를 사용하여 CNC 프로그램을 생성하는 방식입니다. 이는 프로그래머의 개입을 최소화하고, 소프트웨어가 자동으로 G-코드를 생성합니다. 자동 프로그래밍의 장점은 다음과 같습니다:

    • 시간 절약: 소프트웨어가 자동으로 코드를 생성하므로 프로그래밍 시간이 단축됩니다.
    • 복잡한 형상 처리: 복잡한 3D 형상도 쉽게 프로그래밍할 수 있습니다.
    • 오류 감소: 소프트웨어의 자동화된 프로세스는 인적 오류를 줄입니다.

    자동 프로그래밍은 특히 대량 생산이나 복잡한 형상을 필요로 하는 작업에서 효율적입니다. 예를 들어, 자동차 부품 제조, 항공기 부품 생산, 금형 제작 등에서 광범위하게 사용됩니다. 자동 프로그래밍을 통해 생산성을 높이고, 제품의 품질을 유지할 수 있습니다.

    적용 사례

    자동 프로그래밍은 다양한 산업 분야에서 활용되고 있습니다. 자동차 산업에서는 엔진 부품, 섀시 구성 요소, 기어 등 정밀 부품을 대량 생산하는 데 사용됩니다. 항공 우주 산업에서는 터빈 블레이드, 항공기 프레임 등의 복잡한 부품을 정밀하게 가공하는 데 필수적입니다. 또한, 의료 기기 제조에서도 임플란트, 정밀 기구 등의 복잡한 부품을 효율적으로 생산하는 데 사용됩니다.

    이처럼 수동 프로그래밍과 자동 프로그래밍은 각기 다른 장단점을 가지고 있으며, 특정 상황에 따라 적절히 선택하여 사용할 수 있습니다. 제조업에서의 효율성과 품질을 극대화하기 위해서는 두 가지 방식을 적절히 활용하는 것이 중요합니다.



    CNC 프로그래밍 단계

    설계

    CNC 프로그래밍의 첫 번째 단계는 설계입니다. 이 단계에서는 가공할 부품의 3D 모델을 CAD 소프트웨어를 사용하여 설계합니다. 설계 과정에서는 부품의 치수, 형상, 재질 등을 정의하며, 이를 통해 가공 경로를 계획할 수 있습니다.

    코드 생성

    설계가 완료되면, CAM 소프트웨어를 사용하여 G-코드와 M-코드 같은 CNC 프로그램을 생성합니다. 이 단계에서는 가공 공정에 필요한 모든 명령어를 포함한 코드를 작성합니다. CAM 소프트웨어는 최적의 절삭 경로를 자동으로 계산하고, 이를 바탕으로 코드를 생성합니다.

    시뮬레이션

    코드 생성 후에는 시뮬레이션 단계를 거칩니다. 시뮬레이션은 가상의 환경에서 프로그램을 실행하여 가공 과정의 오류를 사전에 확인하는 단계입니다. 이 과정을 통해 코드의 정확성을 검증하고, 잠재적인 문제를 미리 해결할 수 있습니다. 시뮬레이션은 특히 복잡한 가공에서 매우 중요합니다.

    검증

    시뮬레이션이 완료되면, 실제 가공 전에 코드의 검증 작업을 수행합니다. 검증 단계에서는 프로그램이 의도한 대로 작동하는지, 모든 명령어가 올바르게 입력되었는지 확인합니다. 이 과정에서는 다양한 테스트와 검토를 통해 프로그램의 신뢰성을 확보합니다.

    실행

    마지막 단계는 실행입니다. 검증된 코드를 CNC 기계에 입력하고, 실제 가공을 시작합니다. 이 과정에서는 기계의 동작을 지속적으로 모니터링하며, 필요한 경우 즉각적인 조정을 통해 품질을 유지합니다. 실행 단계에서는 작업자가 기계의 상태를 주기적으로 점검하고, 부품의 품질을 확인합니다.



    CNC 프로그래밍의 다른 코드

    CNC 프로그래밍 코드

    CNC(Computer Numerical Control) 프로그래밍은 제조 과정에서 필수적인 역할을 합니다. 특히 G코드가 주로 사용되지만, G코드 외에도 다양한 코드들이 있습니다. 이 글에서는 G코드 외 주요 코드와 그 기능에 대해 자세히 설명하겠습니다.

    G코드 외 주요 코드 설명

    M코드(Miscellaneous Functions)

    M코드는 보조 기능을 수행하는 명령어로, 기계의 작동을 제어하는 데 사용됩니다. 예를 들어, M03은 스핀들(Spindle)을 시계 방향으로 회전시키는 명령어입니다. M05는 스핀들을 정지시키고, M08은 냉각수를 켜는 명령어입니다. 이러한 M코드는 G코드와 함께 사용되어 CNC 기계의 다양한 기능을 조작할 수 있습니다.

    T코드(Tool Functions)

    T코드는 공구의 변경을 지시하는 명령어입니다. CNC 기계는 다양한 공구를 사용하여 가공 작업을 수행합니다. 예를 들어, T01은 첫 번째 공구를 선택하고, T02는 두 번째 공구를 선택하는 명령어입니다. 공구의 선택과 변경은 가공 과정에서 매우 중요하며, 정확한 T코드 사용은 효율적인 가공을 위해 필수적입니다.

    S-코드(스핀들 속도)

    S코드는 스핀들의 회전 속도를 제어하는 명령어입니다. 예를 들어, S1500은 스핀들을 1500 RPM(분당 회전수)으로 설정하는 명령어입니다. 정확한 스핀들 속도는 가공 품질과 작업 효율성에 큰 영향을 미칩니다. 다양한 재료와 작업 조건에 따라 적절한 S코드를 설정하는 것이 중요합니다.

    F-코드(피드 속도)

    F코드는 공구가 이동하는 속도를 제어하는 명령어입니다. 예를 들어, F200은 공구가 200mm/min의 속도로 이동하도록 설정하는 명령어입니다. 피드 속도는 가공 품질과 기계의 부하에 영향을 미치므로, 작업 조건에 맞는 적절한 F코드를 설정하는 것이 필요합니다.

    X, Y, Z 및 기타 축 코드

    X, Y, Z 축 코드는 공구의 위치를 지정하는 데 사용됩니다. CNC 기계는 보통 X, Y, Z 세 축을 사용하여 3차원 공간에서 공구의 위치를 제어합니다. 예를 들어, X100 Y200 Z50은 공구를 X축 100mm, Y축 200mm, Z축 50mm로 이동시키는 명령어입니다. 이러한 축 코드는 정확한 위치 제어를 위해 필수적입니다.

    보조 축 코드

    기본적인 X, Y, Z 축 외에도 A, B, C 축과 같은 회전 축을 사용할 수 있습니다. 예를 들어, A축은 X축을 중심으로 회전하고, B축은 Y축을 중심으로 회전하는 명령어입니다. 이러한 보조 축 코드는 복잡한 형상을 가공할 때 유용합니다.

    드웰 코드(Dwell Code)

    드웰 코드는 공구가 일정 시간 동안 정지하도록 지시하는 명령어입니다. 예를 들어, G04 P1000은 공구가 1초 동안 정지하는 명령어입니다. 드웰 코드는 특정 가공 단계에서 정밀한 작업을 수행하거나, 다른 기계적 과정이 완료될 때까지 기다려야 할 때 유용하게 사용됩니다.

    이처럼 CNC 프로그래밍에서는 G코드 외에도 다양한 코드들이 사용되며, 각 코드들은 서로 유기적으로 결합되어 복잡하고 정밀한 가공 작업을 수행합니다. 각 코드의 역할과 기능을 정확히 이해하고 사용하는 것이 CNC 프로그래머의 중요한 능력입니다. 이를 통해 효율적이고 정확한 가공을 실현할 수 있습니다.
