[제조백과] CNC 유형 4가지

  • CNC
  • 유형
  • 4가지

바로발주

|

2024-05-10

목차

    안녕하세요, 바로발주입니다.

    오늘은 바로발주의 대표 가공 중 CNC 가공에 대해 그 유형을 분류해보고 각각의 응용사례와 작동 방식에 대해 알아보도록 하겠습니다.



    CNC 가공의 기본 이해

    CNC 가공이란 무엇인가?

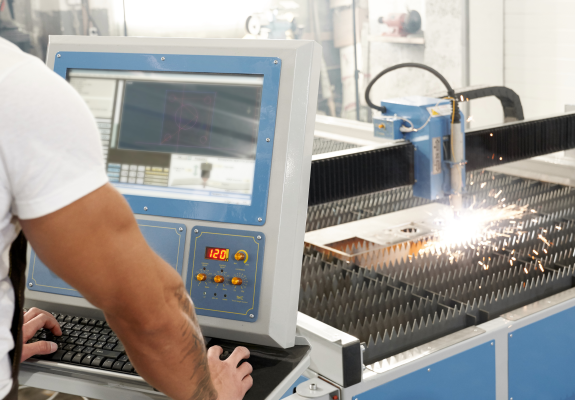

    CNC 가공 기계 조작 중

    CNC 가공은 '컴퓨터 수치 제어(Computer Numerical Control)'의 약자로, 컴퓨터의 명령에 따라 재료를 절삭, 조각, 밀링하는 등의 가공을 자동으로 수행하는 고도의 기술입니다. 이 기술은 고정밀도와 반복성을 요구하는 작업에 있어서 빼놓을 수 없는 중요한 공정이 되었습니다. 사람의 손을 거치지 않고도 정밀한 작업을 할 수 있어, 제조업에서 큰 혁신을 가져왔죠. CNC 기계는 단순한 작업뿐만 아니라 복잡한 3D 형상을 가공하는 데에도 사용됩니다. 이로 인해 항공우주, 자동차, 의료기기 등 다양한 산업 분야에서 그 중요성이 갈수록 증가하고 있습니다.

    CNC 가공의 기본 과정 소개

    CNC 가공의 과정은 크게 설계, 프로그래밍, 설정, 가공의 네 단계로 나눌 수 있습니다. 첫 번째 단계에서는 CAD(Computer-Aided Design) 소프트웨어를 사용하여 제품의 3D 모델을 설계합니다. 이 모델은 가공될 제품의 정확한 형상과 치수 정보를 포함하고 있습니다. 다음으로, CAM(Computer-Aided Manufacturing) 소프트웨어를 통해 CAD 모델을 기반으로 가공 경로를 계획하고, 이를 CNC 기계가 이해할 수 있는 코드, 즉 G-code로 변환합니다. 기계 설정 단계에서는 작업자가 기계를 준비하고, 필요한 도구를 장착하며, 재료를 고정합니다. 마지막으로, CNC 기계는 프로그래밍된 명령에 따라 재료를 가공합니다.



    CNC 가공 유형 소개

    CNC 밀링

    CNC 밀링은 회전하는 도구를 사용하여 재료에서 원하는 형태를 깎아내는 공정입니다. 다양한 축 설정을 통해 복잡한 형상과 구조를 가공할 수 있는 것이 특징입니다. 밀링 기계는 주로 평면이나 곡면 가공, 홈 파기, 구멍 뚫기 등에 사용되며, 3축에서 5축까지 다양한 형태로 제공됩니다. CNC 밀링은 그 유연성과 다재다능함으로 많은 산업에서 필수적인 가공 방식으로 자리 잡고 있습니다.

    CNC 선반

    CNC 선반은 주로 원통형 작업물을 가공할 때 사용되며, 회전하는 작업물에 대해 고정된 절삭 도구를 이동시켜 가공하는 방식입니다. 이 공정은 정밀한 원통형 부품을 생산하는 데에 매우 적합하며, 나사산 가공, 드릴링, 보링 등 다양한 작업을 수행할 수 있습니다. CNC 선반은 높은 정밀도와 효율성을 제공하며, 자동차 부품, 전자 부품 등의 제조에 광범위하게 사용됩니다.

    CNC 플라즈마 절단

    CNC 플라즈마 절단기는 전기적으로 전도성이 있는 재료를 가공할 때 사용되며, 고온의 플라즈마 아크를 사용하여 재료를 빠르게 절단합니다. 이 방식은 높은 속도와 정밀도를 자랑하며, 특히 금속 시트를 절단하는 데에 효과적입니다. CNC 플라즈마 절단은 건설, 제조, 자동차 산업 등에서 널리 사용되고 있습니다.

    CNC 방전 가공 (EDM)

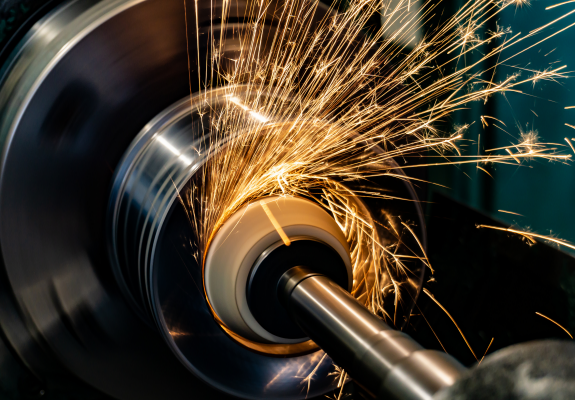

    CNC 절삭 중 주광색 빛이 튀기는 중

    CNC 방전 가공, 또는 전기 방전 가공(EDM)은 전기적 방전을 이용하여 재료를 절삭하는 공정입니다. 이 방식은 특히 경도가 높은 재료나 복잡한 형상을 가진 부품을 가공할 때 유용합니다. EDM은 두 가지 주요 유형으로 나뉘며, 와이어 EDM과 싱커 EDM이 그것입니다. 와이어 EDM은 얇은 금속 와이어를 사용하여 정밀한 절단을 수행하며, 싱커 EDM은 전극을 사용하여 재료 내부의 복잡한 형상을 조각합니다.

    CNC 워터젯 커팅

    CNC 워터젯 커팅은 고압의 물 또는 물과 연마제의 혼합물을 사용하여 재료를 절단하는 공정입니다. 이 방식은 재료에 열을 가하지 않으므로 열에 의한 변형이나 손상이 없어 매우 깨끗한 절단 면을 제공합니다. 워터젯 커팅은 금속, 돌, 유리 등 다양한 재료를 정밀하게 절단할 수 있으며, 예술적인 디자인 작업부터 산업적인 부품 제작까지 폭넓게 활용됩니다.



    CNC 기계의 주요 응용 분야

    항공 산업

    항공 산업에서 CNC 가공의 역할은 매우 중요합니다. 이 분야에서는 정밀도가 생명이며, CNC 기술을 통해 항공기의 엔진 부품, 프레임, 날개 패널 등을 고도의 정밀도로 제작할 수 있습니다. 항공 부품은 고온, 고압, 강한 충격 등 극한의 환경에 노출되기 때문에, 높은 기술적 요구 사항을 충족해야 합니다. CNC 기계는 이러한 복잡한 형상과 정밀한 치수를 가진 부품들을 대량으로, 그리고 일관된 품질로 생산할 수 있는 능력을 제공합니다. 이는 항공 산업의 안전성과 신뢰성을 크게 향상시킵니다.

    자동차 산업

    자동차 산업에서도 CNC 가공은 없어서는 안 될 존재입니다. 엔진 부품, 변속기, 서스펜션 구성 요소 등 다양한 자동차 부품들이 CNC 기계를 통해 제작됩니다. 특히, 자동차 산업은 대량 생산이 필수적이기 때문에, CNC 가공의 높은 생산성과 재현성은 매우 중요한 역할을 합니다. 또한, CNC 기술을 이용하면 설계 변경이 필요할 때 빠르게 대응할 수 있으며, 이는 자동차 산업의 빠른 변화와 혁신을 가능하게 합니다.

    조선 산업

    조선 산업에서 CNC 가공은 주로 대형 구조물의 정밀 가공에 사용됩니다. 선체 구조 부품, 엔진 부품 등 큰 크기의 부품들이 CNC 기계를 통해 가공되며, 이는 조선 산업의 효율성과 생산성을 크게 향상시킵니다. CNC 가공은 또한 복잡한 형상의 부품을 정밀하게 제작할 수 있어, 선박의 성능과 안전성을 높이는 데에 기여합니다.

    전력 산업

    전력 산업에서는 발전기, 터빈, 그리고 전기 배전 장비 등의 제조에 CNC 가공이 활용됩니다. 이러한 부품들은 고도의 정밀도와 내구성이 요구되며, CNC 기술을 통해 이를 충족시킬 수 있습니다. 특히, 전력 산업의 경우 안정적인 전력 공급을 위해 부품의 신뢰성이 매우 중요한데, CNC 가공은 이러한 부품들을 일관된 품질로 대량 생산할 수 있는 능력을 제공합니다.



    CNC 밀링 머신의 구성 요소와 유형

    주요 구성 요소 개요

    CNC 밀링 머신은 다음과 같은 주요 구성 요소로 이루어져 있습니다:

    1. 프레임(Frame): 기계의 전체 구조를 지지하며, 높은 강성과 안정성을 제공합니다.
    2. CNC 제어판(Control Panel): 기계의 모든 작동을 제어하는 두뇌 역할을 합니다. 사용자는 이 제어판을 통해 가공 명령을 입력합니다.
    3. 축(Axis): 밀링 머신에는 여러 축이 있으며, 이 축들의 이동으로 가공 대상에 대한 절삭 도구의 위치를 정밀하게 조정할 수 있습니다.
    4. 스핀들(Spindle): 절삭 도구를 회전시키는 부분으로, 가공 속도와 힘을 결정합니다.
    5. 작업대(Worktable): 가공할 재료를 고정시키는 공간입니다.
    6. 절삭 공구(Cutting Tools): 다양한 형상과 크기의 절삭 도구가 사용되며, 가공할 재료와 가공 방식에 따라 선택됩니다.

    CNC 밀링 머신의 다양한 유형

    CNC 밀링 머신은 가공 방향과 축의 수에 따라 여러 유형으로 분류됩니다:

    1. 수직 밀링 머신(Vertical Milling Machine): 가장 일반적인 유형으로, 절삭 도구가 수직으로 위치합니다.
    2. 수평 밀링 머신(Horizontal Milling Machine): 절삭 도구가 수평으로 위치하며, 주로 평면이나 홈 가공에 사용됩니다.
    3. 유니버설 밀링 머신(Universal Milling Machine): 수직과 수평 밀링 모두 가능한 다기능 밀링 머신입니다.
    4. 멀티축 밀링 머신(Multi-axis Milling Machine): 3축 이상의 복잡한 운동을 할 수 있는 밀링 머신으로, 복잡한 3D 형상의 가공에 주로 사용됩니다.

    CNC 프로그래밍과 가공 스타일

    CNC 프로그래밍 개요

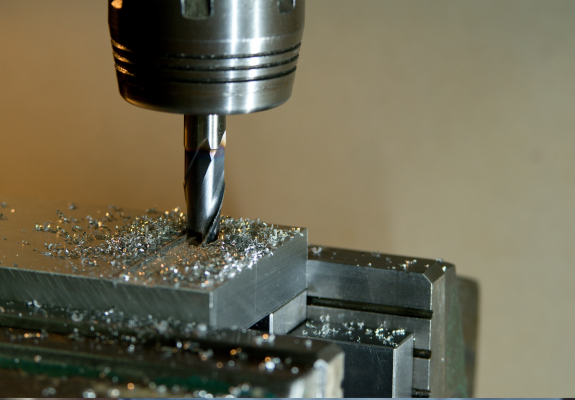

    CNC 기계

    CNC 프로그래밍은 CNC 기계가 정밀한 작업을 수행할 수 있도록 지시하는 과정입니다. 이 프로그래밍 과정에서는 G-code라고 불리는 특수 프로그래밍 언어를 사용하여, 기계에 작업 순서, 도구 경로, 속도, 회전수 등을 정확하게 알려줍니다. CNC 프로그래밍은 제품의 디자인에서 시작하여, 제품이 CNC 기계에서 실제로 가공되기까지의 전 과정을 아우르는 중요한 단계입니다. CAD(Computer-Aided Design) 소프트웨어로 제작된 디자인은 CAM(Computer-Aided Manufacturing) 소프트웨어를 통해 CNC 프로그래밍 코드로 변환되며, 이 코드가 기계의 작동을 지시합니다. 이 과정을 통해, 복잡한 형상과 구조를 가진 부품도 높은 정밀도로 제작할 수 있습니다.

    다양한 CNC 가공 밀링 스타일

    CNC 밀링은 다양한 스타일과 기술을 통해 재료를 가공할 수 있으며, 이는 제작하려는 부품의 형상과 요구 사항에 따라 결정됩니다. 주요 밀링 스타일은 다음과 같습니다:

    1. 2.5축 밀링: 가장 기본적인 밀링 유형으로, x와 y축으로의 이동과 함께 제한된 z축 이동이 특징입니다. 간단한 평면 가공이나 프로파일 가공에 주로 사용됩니다.
    2. 3축 밀링: x, y, z 세 축을 모두 사용하는 밀링 방식으로, 복잡한 형상과 3D 모델링 가공이 가능합니다. 다양한 각도와 방향에서의 절삭이 가능하여, 더 복잡한 부품 제작에 적합합니다.
    3. 4축 밀링: 3축 밀링에 회전축이 추가되어, 부품을 회전시키면서 가공할 수 있습니다. 이 방식을 통해 더 복잡한 형상과 구멍 가공이 가능하며, 일부 경우에는 더 효율적인 가공이 가능합니다.
    4. 5축 밀링: x, y, z 세 축과 두 개의 회전축을 사용하여, 가장 복잡한 형상과 정밀한 가공을 할 수 있습니다. 5축 밀링은 고도의 정밀도가 요구되는 항공우주, 의료기기 등의 분야에서 필수적으로 사용됩니다.

    이러한 다양한 CNC 밀링 스타일은 제작하려는 부품의 복잡성, 가공 시간, 그리고 비용 등 여러 요소를 고려하여 선택할 수 있습니다. CNC 기술의 발전으로 이제는 더욱 복잡하고 정밀한 부품들을 효율적으로 제작할 수 있게 되었습니다.



    제품 개발에 있어 CNC 가공의 이점

    프로토타입 제작의 중요성

    제품 개발 과정에서 프로토타입 제작은 매우 중요한 단계입니다. 프로토타입은 아이디어를 현실로 전환시켜주며, 디자인의 실용성, 제품의 기능성, 시장의 반응 등을 미리 평가할 수 있게 해줍니다. CNC 가공은 고정밀도와 빠른 제작 시간을 가능하게 하여, 프로토타입 제작 과정을 크게 단축시키고 비용을 절감할 수 있습니다. 또한, CNC 기술을 통해 제작된 프로토타입은 최종 제품과 거의 동일한 수준의 품질과 정밀도를 가질 수 있어, 제품 개발 초기 단계에서 정확한 피드백과 개선 사항을 도출할 수 있습니다.

    CNC 가공으로 달성할 수 있는 이점

    CNC 가공은 제품 개발에 있어 다음과 같은 중요한 이점을 제공합니다:

    • 정밀도와 일관성: CNC 가공은 높은 정밀도의 부품 제작이 가능하며, 대량 생산에서도 일관된 품질을 유지할 수 있습니다.
    • 유연성: 다양한 재료와 복잡한 디자인의 부품도 정밀하게 가공할 수 있어, 디자인 변경이 필요할 때 빠르게 대응할 수 있습니다.
    • 시간과 비용 절감: CNC 가공은 전통적인 수작업에 비해 제작 시간을 크게 단축시키며, 이는 프로젝트의 비용 절감으로 이어집니다.
    • 품질 향상: 높은 가공 정밀도와 품질로 인해, 제품의 기능성과 내구성이 향상됩니다.

    CNC 가공은 이처럼제품 개발 과정을 혁신적으로 개선하여, 제품의 시장 출시 시간을 단축시키고, 비용을 절감하며, 최종 제품의 품질을 높일 수 있는 중요한 기술입니다. 이러한 이점들은 오늘날 빠르게 변화하는 시장에서 경쟁력을 유지하고, 혁신적인 제품을 지속적으로 개발하는 데 있어 필수적입니다.



    자주 묻는 질문(FAQ)

    CNC 가공과 관련된 가장 일반적인 질문들에 대한 답변

    Q: CNC 가공이란 무엇인가요?

    A: CNC 가공은 컴퓨터의 수치 제어를 통해 재료를 절삭, 조각, 밀링하는 등 다양한 방식으로 가공하는 고정밀 제조 공정입니다. 이 기술을 통해 복잡한 형상과 고도의 정밀도를 요구하는 부품을 효율적으로 제작할 수 있습니다.

    Q: CNC 가공에서 사용되는 재료는 무엇인가요?

    A: CNC 가공은 금속(알루미늄, 스테인리스 스틸, 구리 등), 플라스틱, 목재, 폼 등 다양한 재료를 사용하여 제품을 제작할 수 있습니다. 가공할 제품의 용도와 특성에 따라 적합한 재료가 선택됩니다.

    Q: CNC 기계의 유지보수는 어떻게 하나요?

    A: CNC 기계의 정기적인 유지보수는 기계의 성능을 최적화하고 수명을 연장하는 데 중요합니다. 유지보수 작업에는 기계의 청소, 윤활, 부품 점검 및 교체 등이 포함됩니다. 정기적인 유지보수 스케줄을 수립하고 전문 기술자에 의한 점검을 받는 것이 권장됩니다.

    Q: CNC 가공의 장점은 무엇인가요?

    A: CNC 가공의 가장 큰 장점은 높은 정밀도와 일관된 품질을 유지하면서 복잡한 형상의 부품을 효과적으로 제작할 수 있다는 점입니다. 또한, 자동화된 공정으로 인해 생산 속도가 빠르고, 작업자의 오류로 인한 손실을 최소화할 수 있습니다.
