    CNC 밀링 머신은 현대 제조업에서 필수적인 도구로, 정밀하고 효율적인 가공을 가능하게 합니다. 이 기계의 성능과 가공 품질은 다양한 주요 부품들의 설계와 기능에 의해 좌우됩니다. 이번 글에서는 CNC 밀링 머신의 핵심 부품들인 프레임, 테이블, 스핀들, 축, 모터, CNC 제어판, 칼럼, T-슬롯, 그리고 보조 장치들에 대해 자세히 살펴보고, 각 부품들이 어떻게 작동하며 전체 시스템에 어떤 영향을 미치는지 알아보겠습니다. 이를 통해 CNC 밀링 머신의 효율성을 극대화하고, 최종 제품의 품질을 향상시키는 방법을 이해할 수 있을 것입니다.

    CNC 밀링 관련 이전 매거진 보러 가기

    👉🏻[제조백과] 밀링 가공 알아보기

    CNC 밀링의 주요 부품

    프레임

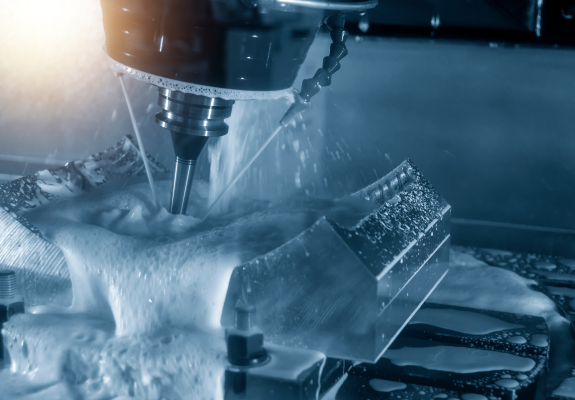

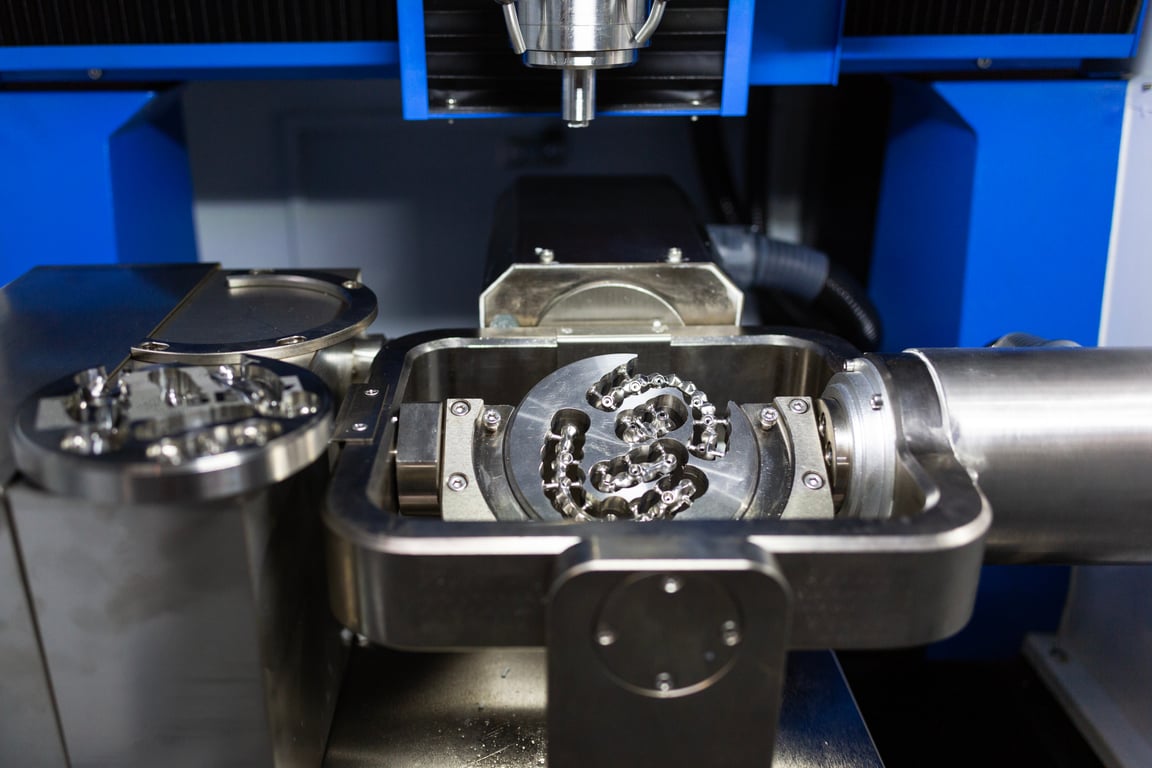

    CNC 밀링 머신 프레임

    CNC 밀링 머신의 프레임은 기계의 기본 골격을 형성하며, 모든 부품을 지지하고 안정적으로 유지하는 중요한 역할을 합니다. 프레임은 일반적으로 강철이나 주철로 만들어지며, 이들 소재는 높은 강도와 내구성을 제공하여 기계의 장기간 사용을 가능하게 합니다. 또한 프레임은 CNC 밀링 머신의 진동을 최소화하여 정밀한 가공을 지원합니다.

    프레임은 여러 구성 요소를 통합하여 하나의 단단한 구조를 이루는데, 이는 기계의 전반적인 안정성과 정확성에 큰 영향을 미칩니다. 예를 들어, 프레임의 설계와 제작이 정확할수록 기계의 조작이 더 정밀해지고, 이는 최종 제품의 품질을 높이는 데 기여합니다. 또한 프레임은 기계가 작동 중 발생하는 열과 힘을 견디는 능력이 있어야 합니다. 이러한 특성은 프레임이 기계의 무게를 지탱하고, 작업 과정에서 발생하는 모든 외부 충격을 흡수하는 데 필수적입니다.

    프레임의 설계는 또한 유지 보수의 용이성에도 영향을 미칩니다. 견고한 프레임은 기계가 오랫동안 정확성을 유지할 수 있게 하며, 기계의 주요 부품이 올바르게 정렬된 상태를 유지하도록 합니다. 이는 장기적으로 기계의 유지 보수 비용을 줄이는 데 도움이 됩니다.

    테이블

    CNC 밀링 머신의 테이블은 작업물이 고정되고 이동하는 부분으로, 가공의 정확성과 효율성을 직접적으로 좌우합니다. 테이블은 일반적으로 견고한 금속으로 제작되며, 작업물의 무게를 지탱하고, 작업물이 안정적으로 위치할 수 있도록 다양한 고정 장치를 포함하고 있습니다. 테이블의 움직임은 기계의 축에 따라 결정되며, 정확한 위치 제어를 위해 고정밀 스크류와 가이드 레일을 사용합니다.

    테이블은 CNC 밀링 머신에서 작업물의 이동을 담당하며, 이는 가공 정확도에 매우 중요한 요소입니다. 테이블의 이동은 X축, Y축, Z축으로 이루어지며, 각 축의 정확한 위치 제어가 필요합니다. 이러한 이동은 CNC 프로그램에 의해 제어되며, 이는 가공의 정밀도를 보장합니다. 테이블은 또한 T-슬롯을 통해 작업물을 고정하는데, T-슬롯은 다양한 고정 장치를 사용하여 작업물을 단단히 고정할 수 있게 해줍니다.

    테이블의 크기와 설계는 다양한 작업물의 크기와 형태에 맞게 조정될 수 있습니다. 대형 테이블은 큰 작업물을 처리할 수 있도록 설계되었으며, 다축 CNC 밀링 머신에서는 회전 테이블을 사용하여 더욱 복잡한 가공이 가능합니다. 이러한 다양한 테이블 설계는 CNC 밀링 머신이 다양한 작업 조건에서 최상의 성능을 발휘할 수 있도록 합니다.

    스핀들

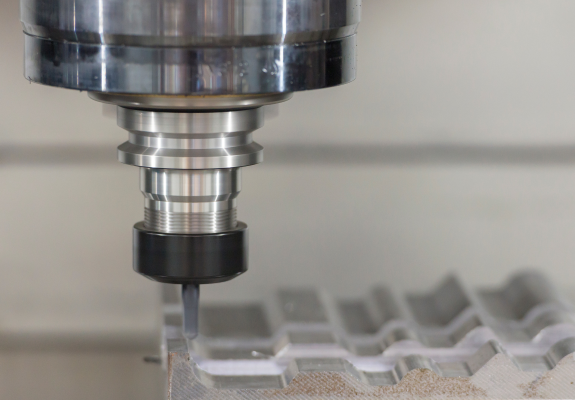

    CNC 밀링 머신 스핀들

    스핀들은 CNC 밀링 머신의 핵심 부품으로, 밀링 커터를 고정하고 회전시키는 역할을 합니다. 스핀들의 성능은 전체 가공 작업의 품질과 효율성에 직접적인 영향을 미칩니다. 스핀들은 높은 회전 속도와 강력한 토크를 제공하며, 다양한 재질의 작업물을 효과적으로 가공할 수 있게 합니다. 스핀들의 설계와 성능은 기계의 전반적인 정밀도와 생산성을 좌우합니다.

    스핀들은 일반적으로 전동 모터와 연결되어 있으며, 모터의 회전력을 전달받아 커터를 회전시킵니다. 스핀들의 회전 속도는 가공할 재질과 작업의 특성에 따라 조절될 수 있으며, 이는 CNC 프로그램을 통해 제어됩니다. 스핀들의 고속 회전은 정밀한 가공을 가능하게 하며, 특히 금속 가공에서 높은 효율성을 제공합니다.

    스핀들의 내구성은 매우 중요하며, 이는 장기간의 사용에도 정밀도를 유지하는 데 필요한 요소입니다. 스핀들의 베어링 시스템은 마모를 최소화하고, 스핀들의 회전을 부드럽고 정확하게 유지하는 데 도움을 줍니다. 또한 스핀들은 냉각 시스템과 윤활 시스템을 통해 과도한 열과 마찰을 방지하여 성능을 최적화합니다.

    스핀들의 또 다른 중요한 기능은 자동 툴 체인저와의 통합입니다. 이 시스템은 다양한 커터를 빠르게 교체할 수 있게 하여, 가공 중단 시간을 최소화하고 작업 효율을 높입니다. 자동 툴 체인저는 복잡한 가공 작업에서도 유연성을 제공하며, 생산성을 크게 향상시킵니다.

    CNC 밀링 머신의 주요 부품인 프레임, 테이블, 스핀들은 각기 다른 역할을 수행하지만, 모두가 조화를 이루어 정밀하고 효율적인 가공을 가능하게 합니다. 이들 부품의 설계와 성능은 최종 제품의 품질에 직접적인 영향을 미치므로, 각 부품의 중요성을 이해하고 적절히 관리하는 것이 중요합니다.

    CNC 밀링 머신에서 축(axis)은 이동 경로를 설정하고 제어하는 역할을 합니다. 일반적으로 CNC 밀링 머신은 X, Y, Z 세 가지 축을 기본으로 사용합니다. 이러한 축들은 각각의 방향에서 공구와 공작물의 위치를 제어합니다.

    • X축: 좌우 방향으로 이동합니다.
    • Y축: 앞뒤 방향으로 이동합니다.
    • Z축: 상하 방향으로 이동합니다.

    이 세 축의 조합은 3차원 공간에서 정밀한 가공 작업을 가능하게 합니다. 고급 CNC 밀링 머신에서는 추가적인 회전 축이 포함되어, 더욱 복잡한 형상의 가공이 가능합니다. 예를 들어, 5축 CNC 밀링 머신은 A축과 B축이 추가되어 더욱 자유롭고 정밀한 가공이 가능합니다.

    축의 움직임은 서보 모터와 볼 스크류에 의해 제어됩니다. 서보 모터는 정밀한 위치 제어를 가능하게 하며, 볼 스크류는 회전 운동을 직선 운동으로 변환합니다. 이러한 시스템은 매우 높은 정확도를 자랑하며, 복잡한 형태의 부품을 가공할 때 매우 유용합니다.

    CNC 밀링 머신의 축은 정밀도와 반복성을 보장하기 위해 강성 있게 설계됩니다. 이는 고속 가공 중에도 안정성을 유지하는 데 필수적입니다. 축의 정확한 제어는 가공 품질을 결정짓는 중요한 요소로, 고급 CNC 시스템에서는 리니어 인코더와 같은 피드백 시스템을 통해 위치의 정확성을 더욱 높이고 있습니다.

    모터

    모터는 CNC 밀링 머신의 구동력을 제공하는 중요한 요소입니다. 일반적으로 CNC 밀링 머신에서는 스핀들 모터와 서보 모터가 사용됩니다.

    • 스핀들 모터: 커터(공구)를 회전시키는 역할을 합니다. 스핀들 모터의 성능은 가공 속도와 품질에 직접적인 영향을 미칩니다. 고속 스핀들 모터는 정밀 가공과 고효율 가공에 필수적입니다. 스핀들 모터는 다양한 속도에서 안정적으로 작동해야 하며, 고속 회전 시에도 진동을 최소화해야 합니다.
    • 서보 모터: CNC 밀링 머신의 축을 구동하는 데 사용됩니다. 서보 모터는 정밀한 위치 제어를 가능하게 하며, 빠르고 정확한 움직임을 제공합니다. 이는 복잡한 형상의 가공과 정밀도를 요구하는 작업에 매우 중요합니다. 서보 모터는 일반적으로 피드백 장치와 결합되어, 위치와 속도를 정확하게 제어합니다.

    모터의 선택은 가공할 재료와 작업의 특성에 따라 달라집니다. 예를 들어, 금속 가공에는 고출력 모터가 필요하지만, 플라스틱이나 목재 가공에는 상대적으로 저출력 모터도 충분할 수 있습니다. 또한, 모터의 냉각 시스템도 중요한 요소입니다. 효율적인 냉각은 모터의 수명을 연장하고, 가공 중 발생하는 열을 효과적으로 관리할 수 있게 합니다.

    CNC 제어판

    CNC 제어판은 CNC 밀링 머신의 '두뇌' 역할을 합니다. 전체 기계의 동작을 제어하고 명령을 입력받는 부분으로, 사용자가 프로그램을 입력하고 가공 조건을 설정할 수 있는 인터페이스입니다.

    CNC 제어판은 일반적으로 다음과 같은 기능을 포함합니다:

    • 프로그램 입력: G코드와 M코드를 입력하여 가공 경로와 작업 순서를 설정합니다.
    • 동작 제어: 각 축의 움직임, 스핀들의 회전 속도, 절삭 깊이 등을 제어합니다.
    • 모니터링: 가공 상태를 실시간으로 모니터링하고, 오류 발생 시 경고를 표시합니다.
    • 보정 및 조정: 공구 오차나 기계 오차를 보정하여, 정확한 가공이 이루어지도록 합니다.

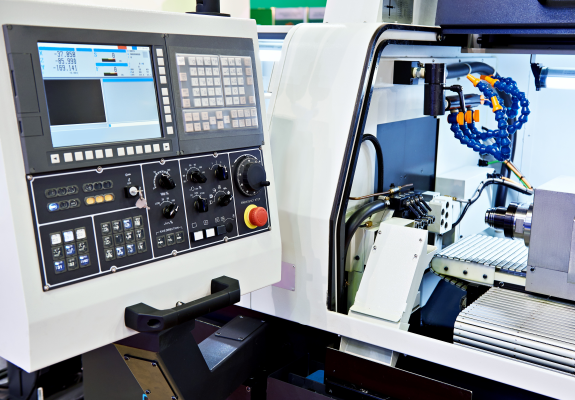

    CNC 밀링 머신 제어판현대의 CNC 제어판은 사용자 친화적인 인터페이스와 터치스크린을 갖추고 있어, 복잡한 작업도 쉽게 설정하고 제어할 수 있습니다. 또한, 인터넷 연결을 통해 원격으로 기계를 모니터링하고, 소프트웨어 업데이트를 수행할 수 있는 기능도 제공합니다. 이는 작업 효율성을 높이고, 기계의 가동 시간을 최적화하는 데 중요한 역할을 합니다.

    칼럼

    칼럼(Column)은 CNC 밀링 머신에서 스핀들을 지지하는 주요 구조물입니다. 칼럼의 역할은 스핀들을 안정적으로 지지하여, 가공 중 발생하는 진동과 충격을 최소화하는 것입니다. 이는 정밀 가공에서 매우 중요한 요소로, 가공 품질과 직결됩니다.

    칼럼은 일반적으로 다음과 같은 특징을 가집니다:

    • 강성: 고강도 재료로 제작되어, 높은 안정성을 제공합니다.
    • 진동 흡수: 내부에 진동 흡수 장치를 포함하여, 가공 중 발생하는 진동을 효과적으로 제어합니다.
    • 정확성: 스핀들이 정확한 위치에 유지되도록 설계되어, 정밀한 가공이 가능합니다.

    칼럼의 디자인은 기계의 전체적인 성능과 연관이 있습니다. 예를 들어, 더 두껍고 무거운 칼럼은 더 높은 안정성을 제공하지만, 기계의 무게와 크기를 증가시킬 수 있습니다. 반면, 경량 칼럼은 기계의 이동성과 설치 용이성을 높일 수 있지만, 안정성 측면에서 불리할 수 있습니다.

    현대의 CNC 밀링 머신에서는 칼럼의 성능을 향상시키기 위해 다양한 기술이 적용됩니다. 예를 들어, 복합 재료를 사용한 경량화와 동시에 강성을 유지하는 기술, 진동 제어를 위한 액티브 댐핑 시스템 등이 있습니다. 이러한 기술은 CNC 밀링 머신의 성능을 극대화하고, 더욱 정밀하고 효율적인 가공을 가능하게 합니다.

    T-슬롯

    T-슬롯(T-slot)은 CNC 밀링 머신의 테이블 위에 위치한 홈으로, 공작물을 고정하기 위한 장치입니다. T-슬롯은 다양한 형태의 클램프와 고정 장치를 사용하여, 공작물을 안정적으로 지지하고 고정합니다. 이는 가공 중 공작물이 움직이지 않도록 하여, 정밀한 가공을 가능하게 합니다.

    T-슬롯의 주요 특징은 다음과 같습니다:

    • 유연성: 다양한 크기와 형태의 공작물을 고정할 수 있는 유연성을 제공합니다.
    • 안정성: 공작물을 단단히 고정하여, 가공 중 진동이나 이동을 방지합니다.
    • 사용 용이성: 간단한 클램프와 고정 장치로 쉽게 공작물을 고정할 수 있습니다.

    T-슬롯은 CNC 밀링 머신의 테이블에 규칙적으로 배열되어 있으며, 다양한 크기와 형태의 공작물을 고정할 수 있습니다. 일반적으로 T-슬롯은 강철이나 주철로 제작되어, 높은 내구성과 안정성을 제공합니다.

    T-슬롯을 사용할 때는 공작물의 크기와 형태에 맞는 적절한 고정 장치를 선택하는 것이 중요합니다. 잘못된 고정은 가공 중 공작물의 이동을 초래할 수 있으며, 이는 가공 품질에 부정적인 영향을 미칠 수 있습니다. 따라서, 공작물을 안정적으로 고정할 수 있는 적절한 클램프와 고정 장치를 선택하고, 정확하게 설치하는 것이 중요합니다.

    CNC 밀링의 보조 장치

    CNC 밀링에서 보조 장치는 매우 중요한 역할을 합니다. 이러한 장치들은 기계의 효율성을 높이고, 작업 품질을 향상시키며, 기계의 수명을 연장하는 데 도움을 줍니다. 주요 보조 장치에는 서보 시스템, 공급 장치, 그리고 다양한 보조 장치들이 있습니다.

    서보 시스템

    서보 시스템은 CNC 밀링에서 정밀한 이동과 제어를 가능하게 하는 중요한 구성 요소입니다. 서보 모터와 피드백 시스템으로 구성된 이 시스템은 기계가 정확한 위치로 이동하도록 도와줍니다.

    서보 모터

    서보 모터는 CNC 밀링의 핵심 부품으로, 정밀한 회전 운동을 제어합니다. 이 모터는 전기 신호를 받아 특정 각도로 회전하며, 필요한 힘과 속도로 움직입니다. 서보 모터는 높은 토크와 빠른 응답 속도로 정밀 가공을 가능하게 합니다.

    피드백 시스템

    피드백 시스템은 서보 모터의 위치와 속도를 모니터링하여 정확한 제어를 가능하게 합니다. 이 시스템은 엔코더와 리졸버 같은 장치로 구성되어 있으며, 모터의 실제 위치와 목표 위치 간의 차이를 계산하여 제어 신호를 보정합니다. 이를 통해 CNC 밀링 머신은 높은 정확도와 정밀도로 작동할 수 있습니다.

    공급 장치

    공급 장치는 CNC 밀링 작업에서 공구와 재료의 원활한 공급을 담당합니다. 이는 작업의 연속성을 유지하고, 중단 없이 작업을 진행할 수 있도록 합니다.

    자동 공구 교환기 (ATC)

    자동 공구 교환기는 다양한 공구를 자동으로 교환하여 작업의 효율성을 높입니다. ATC는 프로그램된 순서에 따라 필요한 공구를 선택하고 교체하여, 작업 중단 없이 다양한 가공 작업을 수행할 수 있습니다.

    재료 공급 시스템

    재료 공급 시스템은 원자재를 CNC 밀링 머신에 자동으로 공급합니다. 이 시스템은 소재를 정확한 위치에 공급하여, 작업자가 수작업으로 재료를 교체할 필요 없이 연속적인 작업이 가능하게 합니다.

    보조 장치

    보조 장치는 CNC 밀링 작업의 효율성을 높이고, 작업 환경을 개선하는 데 중요한 역할을 합니다. 주요 보조 장치에는 냉각 시스템, 칩 제거 시스템 등이 있습니다.

    냉각 시스템

    냉각 시스템은 가공 중 발생하는 열을 효과적으로 제거하여 공구와 소재의 손상을 방지합니다. 이 시스템은 절삭 유체를 사용하여 열을 흡수하고, 공구의 온도를 낮춰 작업 효율을 높입니다. 적절한 냉각은 공구 수명을 연장하고, 가공 품질을 향상시키는 데 필수적입니다.

    칩 제거 시스템

    칩 제거 시스템은 가공 중 생성되는 칩을 효과적으로 제거하여 작업 영역을 깨끗하게 유지합니다. 이 시스템은 진공 흡입기, 컨베이어 벨트 등을 사용하여 칩을 수집하고 배출합니다. 깨끗한 작업 환경은 기계의 원활한 작동을 보장하고, 작업자의 안전을 확보하는 데 중요합니다.

    CNC 밀링 머신의 종류

    수직 밀링 머신

    밀링 머신의 종류



    수직 밀링 머신은 CNC 밀링 머신의 한 유형으로, 스핀들이 수직 방향으로 배치되어 있습니다. 이 구조는 다양한 작업에 적합하며, 특히 평면 가공, 홈 가공, 그리고 다이 제작에 자주 사용됩니다. 수직 밀링 머신은 작업대가 좌우로 이동할 수 있는 기능을 가지고 있어, 작업자가 공작물의 특정 부분을 정밀하게 가공할 수 있습니다.

    수직 밀링 머신의 주요 장점 중 하나는 작업자의 가시성이 뛰어나다는 점입니다. 스핀들이 위에서 아래로 작동하므로, 작업자는 공작물을 직접 볼 수 있어 정확한 가공이 가능합니다. 또한, 다양한 공구와 액세서리를 사용할 수 있어 다재다능한 작업이 가능합니다. 대표적인 예로는 엔드밀, 드릴, 그리고 리머를 들 수 있습니다.

    수평 밀링 머신

    수평 밀링 머신은 스핀들이 수평 방향으로 배치된 밀링 머신입니다. 이 유형의 밀링 머신은 특히 대형 공작물이나 무거운 공작물을 가공할 때 유용합니다. 수평 스핀들은 강력한



     절삭력을 제공하여, 더 큰 재료 제거량을 처리할 수 있습니다.

    수평 밀링 머신은 대체로 무겁고 견고하게 설계되어 있어, 안정적인 작업 환경을 제공합니다. 이러한 특성 덕분에 대형 부품 가공, 대량 생산 작업 등에 널리 사용됩니다. 또한, 수평 밀링 머신은 다양한 밀링 커터를 사용하여 다채로운 가공을 수행할 수 있습니다. 예를 들어, 페이스 밀링, 슬래브 밀링, 그리고 스트래들 밀링 등이 있습니다.

    니이 형 밀링 머신



    니이 형 밀링 머신은 그 이름에서 알 수 있듯이, '니이(knee)'라고 불리는 이동 가능한 구성 요소가 있는 밀링 머신입니다. 이 구성 요소는 작업대의 높이를 조절할 수 있게 해주어, 다양한 높이의 공작물을 가공할 수 있습니다. 이러한 특성 덕분에 니이 형 밀링 머신은 다양한 작업에 유연하게 대응할 수 있습니다.





    니이 형 밀링 머신은 특히 작은 공작물의 정밀 가공에 유리합니다. 작업대의 위치를 세밀하게 조절할 수 있어, 정밀도가 높은 작업에 적합합니다. 또한, 이 머신은 다양한 각도에서 작업을 수행할 수 있어, 복잡한 형상의 가공에도 유용합니다.

    플레이너형 밀링 머신

    플레이너형 밀링 머신은 대형 공작물의 평면 가공에 적합한 유형입니다. 이 밀링 머신은 대형 테이블과 강력한 구조를 가지고 있어, 무거운 부품을 안정적으로 가공할 수 있습니다. 플레이너형 밀링 머신은 특히 항공기 부품, 대형 금형, 그리고 중장비 부품 등의 가공에 자주 사용됩니다.

    플레이너형 밀링 머신은 강력한 절삭 능력을 제공하여, 큰 부피의 재료를 빠르게 제거할 수 있습니다. 또한, 대형 공작물을 한번에 고정하여 여러 면을 동시에 가공할 수 있어 효율성이 높습니다. 이러한 특성 덕분에 대량 생산 작업에서도 유용하게 사용됩니다.

    베드형 밀링 머신

    베드형 밀링 머신은 고정된 테이블을 갖추고 있어, 큰 작업물의 가공에 유리한 유형입니다. 이 밀링 머신은 테이블이 고정되어 있어 안정성이 뛰어나며, 무거운 공작물을 안정적으로 지지할 수 있습니다. 베드형 밀링 머신은 특히 큰 부품의 가공, 대형 금형의 제작 등에 적합합니다.

    베드형 밀링 머신은 견고한 구조와 강력한 절삭력을 자랑합니다. 이 머신은 다양한 공구를 사용하여 복잡한 형상의 가공을 수행할 수 있습니다. 또한, 대형 공작물을 한번에 고정하여 여러 면을 가공할 수 있어 효율성이 높습니다. 이러한 특성 덕분에 대형 공작물의 정밀 가공에서도 유용하게 사용됩니다.
