[제조백과] CNC 라우터란?

  • CNC
  • 라우터

바로발주

|

2024-06-07

목차

    CNC 라우터란?

    CNC 라우터의 정의

    CNC 라우터는 컴퓨터 수치 제어(Computer Numerical Control)를 사용하여 다양한 재료를 정밀하게 절삭, 가공하는 기계입니다. CNC 라우터는 목재, 금속, 플라스틱, 복합 재료 등 다양한 소재를 가공할 수 있어 제조업에서 필수적인 도구로 자리 잡고 있습니다. 이 기계는 컴퓨터 소프트웨어로 프로그래밍되어 복잡한 절삭 및 조각 작업을 자동으로 수행하며, 사람의 개입 없이도 높은 정밀도와 반복성을 제공합니다.

    CNC 라우터는 크게 세 부분으로 나눌 수 있습니다. 첫째, 컴퓨터와 제어 시스템입니다. 이는 기계에 명령을 보내고, 가공 과정 전체를 모니터링합니다. 둘째, 기계 본체와 모터입니다. 이는 재료를 실제로 가공하는 부분으로, 스핀들(회전 축)과 절삭 도구가 포함됩니다. 셋째, 작업대입니다. 이는 재료가 놓이고 고정되는 부분으로, 기계가 작업을 수행하는 동안 재료가 안정적으로 유지되도록 합니다.

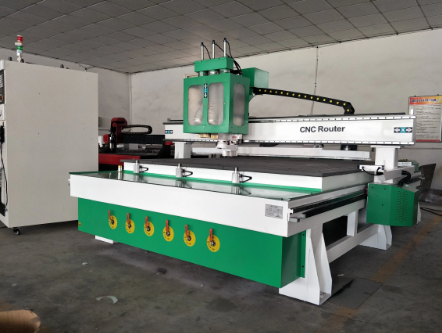

    CNC 라우터 기계 사진사진: AliExpress



    CNC 라우터의 역사와 발전

    CNC 라우터의 역사는 20세기 중반으로 거슬러 올라갑니다. 최초의 CNC 기계는 1940년대에 미국에서 군사 목적으로 개발되었습니다. 당시에는 펀치 카드와 같은 원시적인 방법으로 제어되었지만, 이는 곧 컴퓨터 기술의 발전과 함께 빠르게 진화했습니다. 1960년대에는 컴퓨터 수치 제어(CNC) 기술이 도입되면서 기계 가공 산업에 혁신적인 변화를 가져왔습니다.

    1980년대와 1990년대에는 개인용 컴퓨터의 보급과 함께 소형 CNC 라우터가 등장했습니다. 이 시기에는 중소기업과 개인 작업장에서도 CNC 기술을 활용할 수 있게 되면서, 다양한 산업 분야에서 CNC 라우터의 사용이 급증했습니다. 특히 목공, 금속 가공, 플라스틱 가공 등에서 CNC 라우터는 필수적인 도구로 자리 잡았습니다.

    21세기 들어서는 IoT(사물인터넷)와 AI(인공지능) 기술의 발전으로 CNC 라우터는 더욱 정교하고 스마트하게 진화하고 있습니다. 예를 들어, 최신 CNC 라우터는 클라우드 기반의 소프트웨어를 통해 원격으로 제어할 수 있으며, 실시간 데이터 분석을 통해 효율성을 극대화할 수 있습니다. 또한, AI 기술을 활용한 자동 최적화 기능을 통해 작업의 정밀도와 품질을 더욱 향상시키고 있습니다.



    CNC 라우터의 작동 원리

    CNC 라우터의 기본 구성 요소

    CNC 라우터는 여러 가지 주요 구성 요소로 이루어져 있습니다. 기본적으로 다음과 같은 부품들로 구성됩니다:

    1. 컨트롤러: CNC 라우터의 두뇌 역할을 합니다. 컴퓨터에서 명령을 받아 기계의 동작을 제어합니다. 최신 CNC 라우터는 일반적으로 G코드와 M코드를 해석하여 기계의 동작을 제어하는 컨트롤러를 사용합니다.
    2. 모터: 스핀들 모터와 스텝퍼 모터로 구분됩니다. 스핀들 모터는 절삭 도구를 회전시키는 역할을 하고, 스텝퍼 모터는 기계의 축(X, Y, Z)을 이동시키는 역할을 합니다.
    3. 스핀들: 절삭 도구를 고정하고 회전시키는 부품입니다. 고속 회전으로 재료를 절삭하여 원하는 형태로 가공합니다.
    4. 작업대: 재료가 고정되는 부분으로, 작업 중에 재료가 움직이지 않도록 단단히 고정해야 합니다.
    5. 프레임: CNC 라우터의 구조를 지지하는 역할을 합니다. 프레임은 기계의 강도와 정밀도를 결정하는 중요한 요소입니다.

    CNC 라우터의 작동 메커니즘

    CNC 라우터의 작동 메커니즘은 크게 세 단계로 나눌 수 있습니다:

    1. 설계 및 프로그래밍: 첫 번째 단계는 가공할 물체의 디자인을 만드는 것입니다. 이를 위해 CAD(컴퓨터 지원 설계) 소프트웨어를 사용하여 2D 또는 3D 모델을 생성합니다. 그런 다음, CAM(컴퓨터 지원 제조) 소프트웨어를 사용하여 이 디자인을 G코드로 변환합니다. G코드는 CNC 라우터가 이해할 수 있는 명령어 집합입니다.
    2. 설정: 두 번째 단계는 기계 설정입니다. 재료를 작업대에 고정하고, 적절한 절삭 도구를 선택하여 스핀들에 장착합니다. 그런 다음, CNC 라우터의 컨트롤러에 G코드를 업로드하고, 초기 위치(홈 포지션)를 설정합니다.
    3. 가공: 마지막 단계는 실제 가공 작업입니다. 컨트롤러가 G코드를 해석하여 스텝퍼 모터와 스핀들 모터를 제어합니다. 스텝퍼 모터는 X, Y, Z 축을 이동시키며, 스핀들 모터는 절삭 도구를 회전시켜 재료를 절삭합니다. 이 과정에서 CNC 라우터는 높은 정밀도와 반복성을 유지하면서 작업을 수행합니다.

    G코드와 M코드의 역할

    CNC 라우터의 작동을 이해하기 위해서는 G코드와 M코드의 역할을 아는 것이 중요합니다.

    • *G코드(G-codes)**는 주로 기계의 움직임을 제어하는 명령어로 구성됩니다. 예를 들어, G코드는 기계가 어떤 방향으로 얼마나 이동해야 하는지를 지정합니다. G코드는 좌표와 이동 명령을 포함하여, 기계가 재료를 어떻게 절삭해야 하는지를 상세히 지시합니다. 일반적인 G코드 명령으로는 G00(신속 위치 이동), G01(직선 절삭 이동), G02/03(원호 절삭 이동) 등이 있습니다.
    • *M코드(M-codes)**는 기계의 보조 기능을 제어하는 명령어로 구성됩니다. 예를 들어, M코드는 스핀들의 회전 시작 및 정지, 냉각수의 흐름 제어, 도구 교환 등을 지시합니다. 일반적인 M코드 명령으로는 M03(스핀들 회전 시작), M05(스핀들 회전 정지), M08(냉각수 켜기), M09(냉각수 끄기) 등이 있습니다.



    CNC 라우터의 주요 기능

    자동화된 절삭 기능

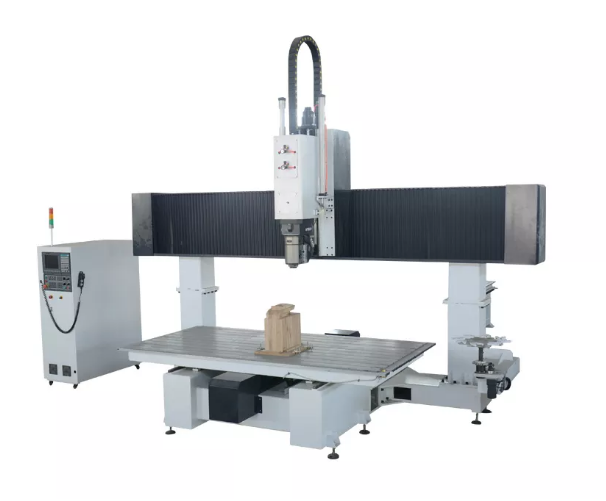

    CNC 라우터 기계

    사진: IGOLDENCNC

    CNC 라우터의 가장 큰 장점 중 하나는 자동화된 절삭 기능입니다. 이 기능은 작업자의 개입 없이도 정밀한 절삭 작업을 수행할 수 있도록 설계되었습니다. CNC 라우터는 컴퓨터 프로그램을 통해 절삭 경로를 사전 설정하고, 기계가 그 경로를 따라 자동으로 절삭 작업을 수행합니다. 이 과정에서 사용되는 주요 기술 중 하나는 G코드와 M코드로, 각각 절삭 경로와 기계 동작을 제어합니다.

    자동화된 절삭 기능은 생산성을 크게 향상시킵니다. 작업자가 일일이 절삭 경로를 설정하고 작업을 수행할 필요가 없어 시간이 절약되며, 반복 작업에서도 동일한 품질을 유지할 수 있습니다. 특히 대량 생산이 필요한 산업에서는 이 기능이 매우 유용합니다. 예를 들어, 가구 제조업체는 동일한 디자인의 가구를 대량으로 생산할 때 CNC 라우터를 사용하여 일정한 품질과 빠른 생산 속도를 유지할 수 있습니다.

    또한, 자동화된 절삭 기능은 작업의 정밀도를 높여줍니다. 사람의 손으로 절삭 작업을 할 때 발생할 수 있는 실수를 최소화할 수 있으며, 컴퓨터가 절삭 경로를 정확하게 제어하기 때문에 복잡한 디자인도 정밀하게 구현할 수 있습니다. 이는 특히 세밀한 조각이나 복잡한 패턴이 요구되는 작업에서 큰 장점을 발휘합니다.

    3D 모델링과 라우팅

    CNC 라우터는 3D 모델링과 라우팅 작업에서도 탁월한 성능을 발휘합니다. 3D 모델링은 컴퓨터 소프트웨어를 사용하여 3차원 형상을 설계하고, 그 형상을 바탕으로 CNC 라우터가 재료를 절삭하여 실제 물체를 만들어내는 과정입니다. 이 과정은 CAD(Computer-Aided Design) 소프트웨어를 통해 이루어지며, 설계된 모델은 CAM(Computer-Aided Manufacturing) 소프트웨어를 통해 CNC 라우터로 전송됩니다.

    3D 모델링과 라우팅은 다양한 산업에서 활용됩니다. 예를 들어, 프로토타입 제작 과정에서는 신제품의 초기 모델을 빠르고 정확하게 제작할 수 있어 제품 개발 시간을 단축할 수 있습니다. 또한, 예술 작품이나 조각품 제작에서도 복잡한 디자인을 정밀하게 구현할 수 있어 예술가들에게 큰 도움이 됩니다.

    CNC 라우터는 3D 모델링 데이터를 기반으로 다양한 재료를 가공할 수 있습니다. 목재, 금속, 플라스틱 등 다양한 재료를 사용하여 복잡한 형태의 제품을 제작할 수 있으며, 이로 인해 건축, 인테리어, 제조업 등 다양한 분야에서 활용되고 있습니다.

    정밀 가공과 반복성

    정밀 가공과 반복성은 CNC 라우터의 또 다른 중요한 기능입니다. 정밀 가공은 매우 작은 오차 범위 내에서 작업을 수행하는 것을 의미하며, 이는 고품질 제품을 생산하는 데 필수적인 요소입니다. CNC 라우터는 컴퓨터 프로그램을 통해 절삭 경로를 정확하게 제어하기 때문에 높은 정밀도를 유지할 수 있습니다.

    반복성은 동일한 작업을 여러 번 반복할 때도 일정한 품질을 유지할 수 있는 능력을 말합니다. CNC 라우터는 컴퓨터 프로그램을 통해 설정된 절삭 경로를 반복적으로 수행할 수 있어 대량 생산에서도 일관된 품질을 보장합니다. 이는 특히 대량 생산이 필요한 제조업에서 중요한 기능입니다.

    예를 들어, 자동차 부품 제조업체는 동일한 부품을 대량으로 생산할 때 CNC 라우터를 사용하여 모든 부품이 동일한 품질을 유지하도록 합니다. 또한, 전자기기 부품 제조에서도 정밀 가공과 반복성이 중요한 역할을 합니다. 작은 부품 하나하나가 정확하게 제조되어야 전체 기기의 성능이 보장되기 때문에 CNC 라우터의 정밀 가공 기능이 큰 도움이 됩니다.



    CNC 라우터와 다른 CNC 기계의 차이점

    CNC 라우터 vs CNC 밀링 머신

    CNC 라우터와 CNC 밀링 머신은 모두 컴퓨터 제어를 통해 재료를 절삭하는 기계이지만, 몇 가지 중요한 차이점이 있습니다.

    첫 번째 차이점은 사용되는 재료입니다. CNC 라우터는 주로 목재, 플라스틱, 복합 재료를 가공하는 데 사용됩니다. 반면, CNC 밀링 머신은 금속 가공에 더 적합하며, 강철, 알루미늄 등 다양한 금속 재료를 정밀하게 가공할 수 있습니다. 이는 각 기계가 가진 절삭 공구의 강도와 정밀도 차이에서 비롯됩니다.

    두 번째 차이점은 작업 범위입니다. CNC 라우터는 넓은 작업 영역을 가지고 있어 큰 판재나 넓은 표면을 가공하는 데 유리합니다. 이에 반해, CNC 밀링 머신은 비교적 작은 작업 영역을 가지고 있으며, 주로 정밀한 금속 부품을 제작하는 데 사용됩니다. 따라서 각 기계는 작업 목적에 따라 적합한 사용처가 달라집니다.

    세 번째 차이점은 절삭 방식입니다. CNC 라우터는 고속 회전하는 절삭 공구를 사용하여 재료를 가공하며, 주로 2D 및 3D 형태를 절삭하는 데 적합합니다. 반면, CNC 밀링 머신은 공구가 재료에 접촉하여 회전하면서 절삭하는 방식을 사용하며, 복잡한 형상이나 매우 정밀한 작업에 적합합니다.

    CNC 라우터 vs CNC 플라즈마 커터

    CNC 라우터와 CNC 플라즈마 커터는 각각의 특성과 기능에서 뚜렷한 차이가 있습니다.

    첫 번째 차이점은 절삭 방식입니다. CNC 라우터는 회전하는 절삭 공구를 사용하여 재료를 절삭하지만, CNC 플라즈마 커터는 고온의 플라즈마 아크를 이용하여 금속을 절단합니다. 이로 인해 플라즈마 커터는 매우 두꺼운 금속도 빠르게 절단할 수 있는 반면, CNC 라우터는 상대적으로 얇은 재료를 가공하는 데 더 적합합니다.

    두 번째 차이점은 재료의 종류입니다. CNC 플라즈마 커터는 주로 금속 절단에 사용되며, 강철, 알루미늄, 구리 등 다양한 금속을 절단할 수 있습니다. 반면, CNC 라우터는 목재, 플라스틱, 복합 재료 등 비금속 재료를 가공하는 데 주로 사용됩니다.

    세 번째 차이점은 작업의 정밀도입니다. CNC 라우터는 매우 정밀한 가공을 수행할 수 있어 복잡한 형상이나 세밀한 패턴을 구현하는 데 적합합니다. 반면, CNC 플라즈마 커터는 고온의 아크를 사용하기 때문에 정밀도는 상대적으로 낮지만, 두꺼운 금속을 빠르게 절단할 수 있는 장점이 있습니다.



    CNC 라우터의 작업 사례

    CNC 라우터는 다양한 재료를 정밀하게 가공할 수 있는 강력한 도구로, 다양한 산업과 작업 환경에서 널리 사용됩니다. 다음은 CNC 라우터의 대표적인 작업 사례를 소개합니다.

    목재 가공CNC 라우터의 주요 기능

    목재 가공은 CNC 라우터의 대표적인 사용 분야입니다. 전통적인 목공 작업에서 벗어나, CNC 라우터를 사용하면 정교하고 복잡한 디자인을 빠르고 정확하게 구현할 수 있습니다. 예를 들어, 가구 제조업체는 CNC 라우터를 이용해 의자, 테이블, 장식장 등 다양한 가구를 제작합니다. 이 과정에서 정밀한 절삭과 조각이 가능해져 제품의 품질이 높아지고, 대량 생산이 용이해집니다.

    금속 가공

    금속 가공에서도 CNC 라우터는 중요한 역할을 합니다. 특히 알루미늄, 구리, 황동과 같은 연질 금속을 가공할 때 효과적입니다. CNC 라우터는 금속 판재를 절단하거나, 금속 표면에 정밀한 패턴을 새길 수 있습니다. 예를 들어, 항공기 부품 제조업체는 CNC 라우터를 사용해 경량화와 내구성이 요구되는 복잡한 금속 부품을 생산합니다.

    플라스틱 및 복합 재료 가공

    플라스틱과 복합 재료 가공에도 CNC 라우터가 많이 사용됩니다. 이 재료들은 전기 절연체, 건축 자재, 자동차 부품 등 다양한 산업에서 사용되며, CNC 라우터를 통해 복잡한 형상을 정밀하게 가공할 수 있습니다. 예를 들어, 전자 제품 케이스 제조업체는 CNC 라우터를 사용해 정밀하고 일관된 품질의 케이스를 생산합니다.

    가구 제조

    가구 제조 분야에서 CNC 라우터는 창의적이고 복잡한 디자인을 구현하는 데 중요한 역할을 합니다. 정밀한 절단과 조각이 가능하여 다양한 형태의 가구를 제작할 수 있습니다. CNC 라우터를 사용하면 고객의 요구에 맞춰 맞춤형 가구를 제작하는 것도 용이합니다. 이는 주문 제작 가구 시장에서 특히 유용합니다.

    광고판 제작

    광고판 제작에서도 CNC 라우터가 활용됩니다. CNC 라우터를 사용하면 대형 광고판부터 세밀한 간판까지 다양한 크기와 형태의 광고판을 제작할 수 있습니다. 이는 상점의 외관을 돋보이게 하거나, 이벤트를 홍보하는 데 중요한 역할을 합니다.

    예술 작품과 조각품 제작

    예술 작품과 조각품 제작에서도 CNC 라우터는 중요한 도구로 사용됩니다. 정밀한 조각과 복잡한 디자인 구현이 가능해 예술가들은 CNC 라우터를 통해 자신만의 독창적인 작품을 만들 수 있습니다. 이는 전통적인 수작업 조각에 비해 시간과 노력을 절약할 수 있는 장점이 있습니다.

    이와 같이 CNC 라우터는 다양한 분야에서 활용되며, 각 분야에서 요구하는 정밀도와 효율성을 충족시킵니다. CNC 라우터의 다양한 작업 사례를 통해 이 기술의 광범위한 적용 가능성과 잠재력을 확인할 수 있습니다.



    CNC 라우터 사용의 장점

    생산성 향상

    CNC 라우터를 사용하면 작업의 생산성이 크게 향상됩니다. 이는 CNC 라우터가 자동화된 공정으로 복잡하고 반복적인 작업을 빠르고 정확하게 수행할 수 있기 때문입니다. 예를 들어, 전통적인 목공 작업에서 한 조각의 나무를 절단하고 다듬는 데 많은 시간이 소요되지만, CNC 라우터를 사용하면 이러한 작업을 몇 분 내에 완료할 수 있습니다.

    CNC 라우터는 또한 대량 생산에 매우 유리합니다. 동일한 디자인을 반복적으로 가공할 때, 일관된 품질을 유지하면서도 빠른 속도로 제품을 생산할 수 있습니다. 이는 제조업체가 생산량을 늘리고, 고객의 요구에 신속하게 대응할 수 있게 해줍니다.

    비용 절감

    CNC 라우터를 사용하면 비용 절감 효과도 큽니다. 자동화된 가공 공정을 통해 인건비를 절감할 수 있으며, 불량품 발생률이 낮아져 자재 낭비를 줄일 수 있습니다. 전통적인 수작업 가공에서는 숙련된 인력이 필요하지만, CNC 라우터는 컴퓨터 제어로 작동되므로 상대적으로 적은 인력으로도 고품질의 제품을 생산할 수 있습니다.

    또한, CNC 라우터는 다양한 재료를 효율적으로 가공할 수 있어, 재료 선택의 폭이 넓어지고 재료비를 절감할 수 있습니다. 예를 들어, 목재, 금속, 플라스틱 등 다양한 재료를 하나의 기계로 가공할 수 있으므로 여러 종류의 기계를 구입할 필요가 없습니다.

    작업의 정밀도와 일관성

    CNC 라우터는 매우 높은 정밀도를 자랑합니다. 컴퓨터 제어 시스템을 통해 미세한 부분까지 정확하게 가공할 수 있어, 복잡한 디자인이나 정밀한 부품을 제작하는 데 최적입니다. 이는 제품의 품질을 높이고, 고객의 요구를 충족시키는 데 큰 도움이 됩니다.

    또한, CNC 라우터는 일관된 품질을 유지할 수 있습니다. 동일한 디자인을 여러 번 반복 가공할 때도 처음과 동일한 품질을 유지할 수 있어, 대량 생산에 적합합니다. 이는 제품의 신뢰성을 높이고, 브랜드의 가치를 증대시키는 데 기여합니다.

    이처럼 CNC 라우터는 생산성 향상, 비용 절감, 작업의 정밀도와 일관성이라는 세 가지 주요 장점을 통해 다양한 산업 분야에서 그 가치를 인정받고 있습니다. CNC 라우터를 도입함으로써 기업은 효율성을 높이고, 경쟁력을 강화할 수 있습니다.
