    CNC 벤딩 개요

    CNC 가공이란?

    CNC(Computer Numerical Control) 가공은 컴퓨터 소프트웨어를 사용하여 기계 도구의 동작을 제어하는 제조 공정입니다. 이 공정은 다양한 재료(금속, 목재, 플라스틱 등)를 높은 정밀도로 가공할 수 있게 해줍니다. CNC 가공은 CAD(Computer-Aided Design) 모델을 바탕으로 CNC 프로그램이 기계에 명령을 내리는 방식으로 이루어집니다. 이 프로그램은 기계의 움직임을 정밀하게 제어하여 절삭, 밀링, 선반, 벤딩 등의 작업을 수행합니다.

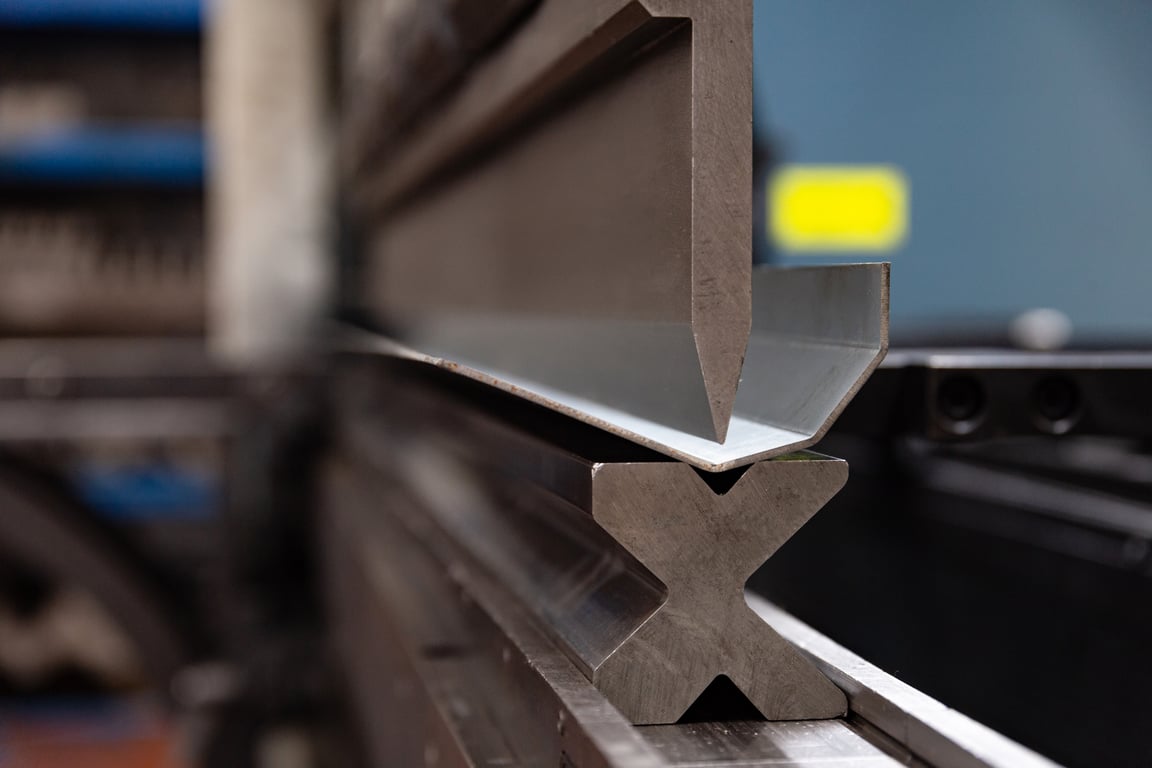

    CNC 벤딩기에서 철판이 가공되고 있는 모습

    CNC 벤딩이란?

    CNC 벤딩은 CNC 기술을 사용하여 금속 파이프나 판재를 원하는 형상으로 구부리는 공정을 의미합니다. 주로 자동차, 항공, 건설 등 다양한 산업에서 사용되며, 높은 정확도와 반복성을 제공합니다. 컴퓨터 프로그램을 통해 금속을 정확하게 구부리도록 제어되며, 이를 통해 복잡한 형상도 정밀하게 가공할 수 있습니다.







    CNC 벤딩의 가공 과정

    CNC 벤딩의 기본 원리

    CNC 벤딩의 기본 원리는 금속을 지정된 각도로 구부려 원하는 형상을 만드는 것입니다. CNC 벤딩 기계는 금속의 두께, 재질, 구부림 각도를 고려하여 필요한 힘과 각도를 자동으로 계산합니다. 이 과정에서 기계는 금속을 지지하고 구부리는 다양한 다이(die)를 사용하여 금속의 변형을 제어합니다.

    CNC 벤딩의 중요한 요소 중 하나는 벤딩 각도의 정확성입니다. 이 각도는 컴퓨터 프로그램에 의해 정밀하게 설정되며, 기계는 이를 따라 정확하게 금속을 구부립니다. 이를 통해 복잡한 형상도 높은 정밀도로 제작할 수 있습니다.



    CNC 벤딩의 작동 과정

    CNC 벤딩의 작동 과정은 크게 네 단계로 나눌 수 있습니다.

    1. CAD 설계: CAD 소프트웨어를 통해 금속을 구부릴 형상을 설계합니다. 설계된 모델은 CNC 기계에 입력될 CNC 프로그램으로 변환됩니다.
    2. 프로그램 입력: 설계된 모델을 CNC 프로그램으로 변환하여 기계에 입력합니다. 이 프로그램은 금속을 구부릴 각도와 위치를 정확하게 정의합니다.

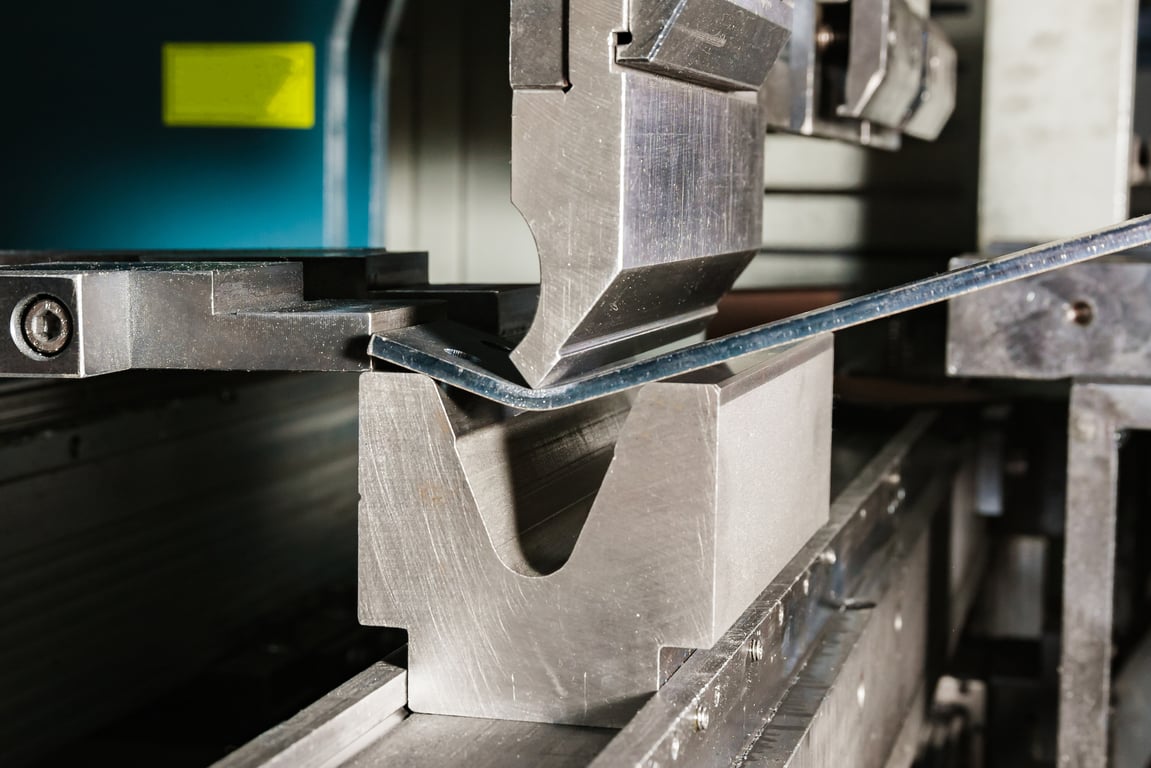

    3. 벤딩 작업: 금속을 벤딩 기계에 적재하고, 기계가 설정된 프로그램에 따라 금속을 구부립니다. 이 과정에서 금속은 다양한 다이를 통해 구부려집니다.
    4. 검사 및 조정: 구부린 금속을 검사하여 원하는 형상이 정확하게 만들어졌는지 확인합니다. 필요 시, 프로그램을 조정하여 정확도를 더욱 높일 수 있습니다.

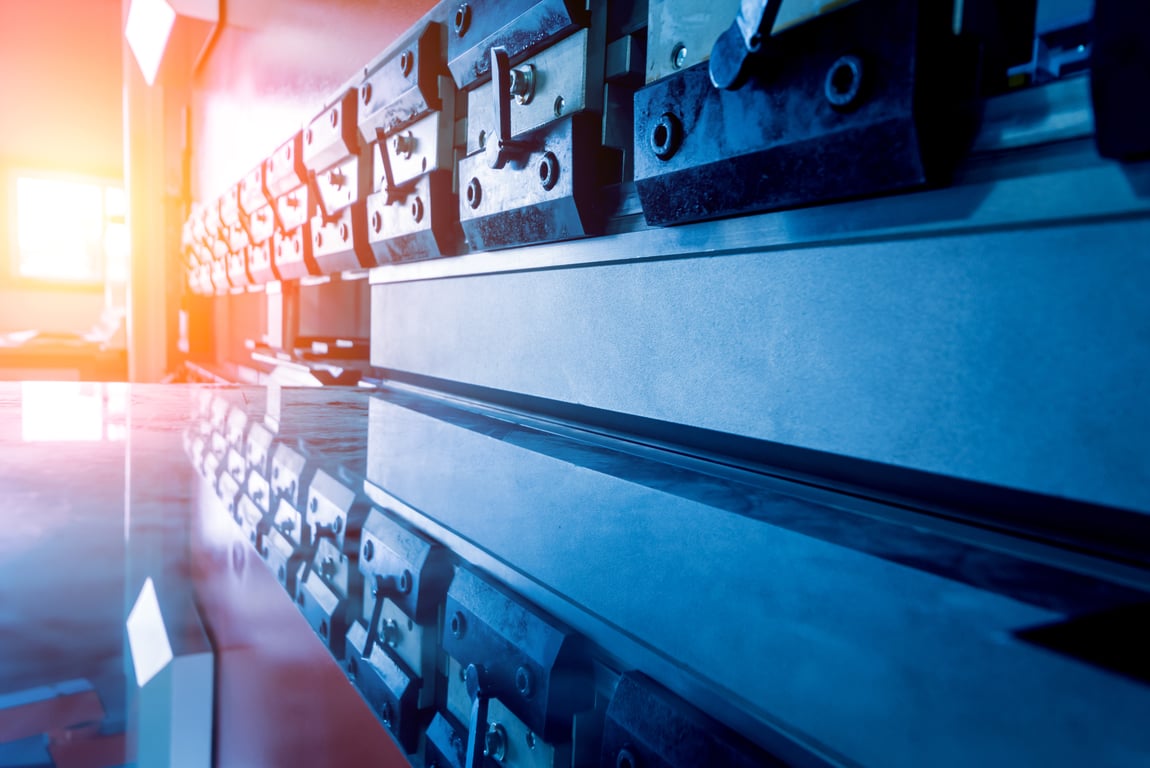

    CNC 벤딩 머신에서 철판이 가공되고 있는 모습

    CNC 벤딩의 주요 구성 요소

    롤러 다이

    롤러 다이는 금속을 구부릴 때 사용되는 주요 도구 중 하나입니다. 롤러 다이는 금속의 곡률을 형성하며, 다양한 직경과 형상을 가진 다이가 사용될 수 있습니다. 롤러 다이는 금속을 구부리는 동안 금속의 표면을 보호하고, 일정한 곡률을 유지하는 데 중요한 역할을 합니다.

    클램프 다이

    클램프 다이는 금속을 고정하여 움직이지 않도록 하는 역할을 합니다. 벤딩 과정에서 금속이 정확하게 구부려질 수 있도록 안정적으로 고정하는 것이 중요합니다. 클램프 다이는 금속의 이동을 방지하고, 구부릴 때 발생할 수 있는 불필요한 변형을 최소화합니다.

    압력 다이 및 맨드릴

    압력 다이는 금속을 구부릴 때 힘을 가하는 역할을 합니다. 압력 다이는 금속의 변형을 제어하며, 균일한 힘을 가하여 금속을 원하는 형상으로 구부립니다. 맨드릴은 금속 내부에 삽입되어 내부 변형을 최소화하고 정확한 형상을 유지하도록 도와줍니다. 맨드릴은 특히 얇은 벽 두께의 파이프를 구부릴 때 유용하며, 내부 주름이나 변형을 방지합니다.







    CNC 벤딩의 주요 특징

    높은 정확도와 정밀도

    CNC 벤딩은 컴퓨터 프로그램에 의해 제어되므로, 매우 높은 수준의 정확도와 정밀도를 제공합니다. 이는 특히 복잡한 형상이나 정밀한 부품을 필요로 하는 산업에서 중요한 장점입니다. CNC 벤딩 기계는 미리 설정된 프로그램에 따라 정확하게 동작하므로, 반복 작업에서도 일관된 품질을 유지할 수 있습니다.



    자동화와 효율성

    CNC 벤딩 기계는 자동으로 작업을 수행하므로, 인력의 개입이 최소화되고 작업 효율성이 크게 향상됩니다. 이는 특히 대량 생산에서 중요한 요소입니다. CNC 벤딩을 통해 동일한 작업을 빠르고 일관되게 수행할 수 있으며, 인력 비용을 절감할 수 있습니다. 또한, 기계가 자동으로 작동하므로 작업 시간도 단축할 수 있습니다.



    다중 축 제어

    CNC 벤딩 기계는 다중 축을 제어할 수 있어, 복잡한 3차원 형상을 쉽게 가공할 수 있습니다. 이는 다양한 제품을 제작할 수 있는 유연성을 제공합니다. 다중 축 제어를 통해 더욱 정교한 형상을 만들 수 있으며, 다양한 각도와 곡률을 동시에 구부릴 수 있습니다.



    프로그래밍 가능성

    CNC 벤딩 기계는 다양한 프로그램을 통해 여러 작업을 수행할 수 있습니다. 이를 통해 하나의 기계로 여러 가지 제품을 생산할 수 있어, 생산 유연성이 크게 향상됩니다. 프로그래밍을 통해 각 제품에 맞춤형 설정을 적용할 수 있으며, 이는 소량 생산에서도 효율적인 작업을 가능하게 합니다.







    CNC 벤딩의 다양한 유형

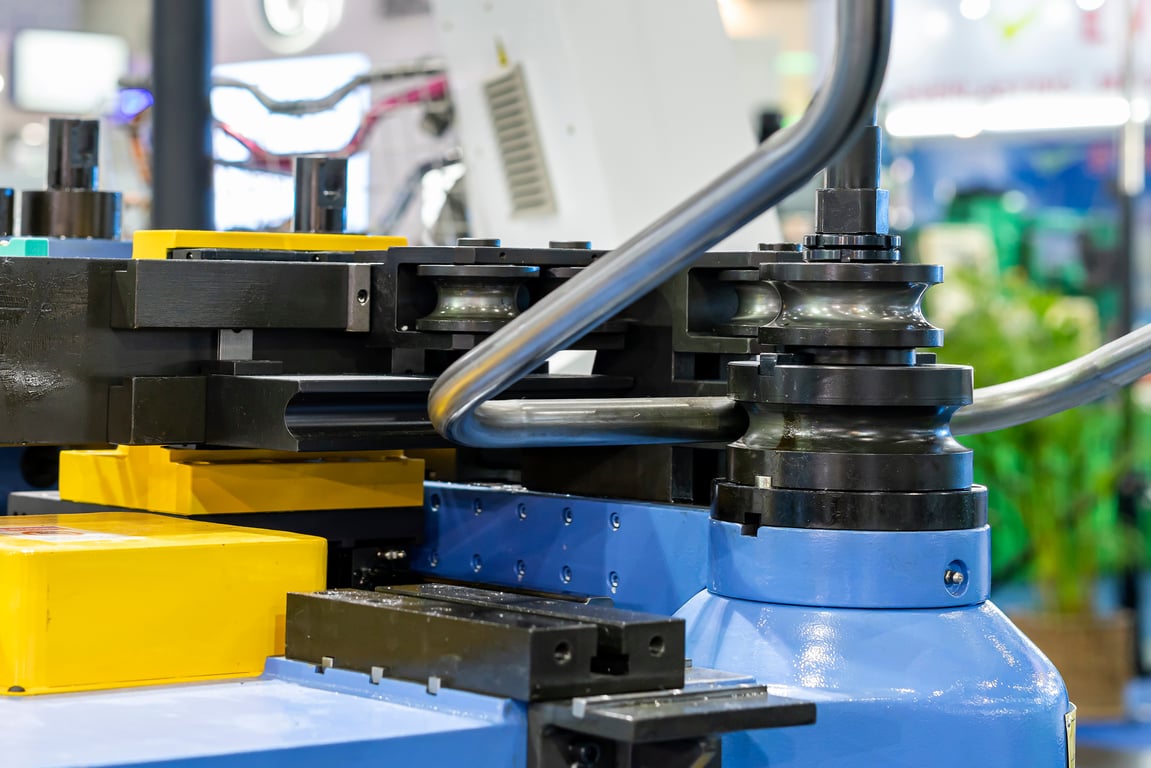

    CNC 파이프 벤딩 머신에서 파이프가 가공되고 있는 모습

    CNC 파이프 벤딩 머신

    CNC 파이프 벤딩 머신은 주로 금속 파이프를 구부리는 데 사용됩니다. 이 기계는 복잡한 파이프 형상을 정확하게 가공할 수 있으며, 주로 자동차 배기 시스템, 가구, 배관 등에 사용됩니다. CNC 파이프 벤딩 머신은 다양한 파이프 직경과 두께를 처리할 수 있으며, 고정밀 작업을 수행합니다.

    전기 파이프 벤딩 머신

    전기 파이프 벤딩 머신은 전기를 이용하여 금속 파이프를 구부리는 기계입니다. 이 기계는 에너지 효율이 높고, 유지보수가 용이하여 다양한 산업에서 널리 사용됩니다. 전기 파이프 벤딩 머신은 전동 모터를 사용하여 정확하고 일관된 벤딩을 제공하며, 소음이 적고 작업 환경이 개선됩니다.

    특수 맞춤형 CNC 벤딩 머신

    특수 맞춤형 CNC 벤딩 머신은 특정한 산업이나 용도를 위해 맞춤 제작된 기계입니다. 이러한 기계는 특정한 요구사항을 충족하도록 설계되며, 높은 수준의 정밀도와 생산성을 제공합니다. 예를 들어, 항공 우주 산업에서는 경량화와 높은 강도를 요구하는 부품 제작을 위해 특수 맞춤형 CNC 벤딩 머신이 사용됩니다.







    CNC 벤딩의 장단점

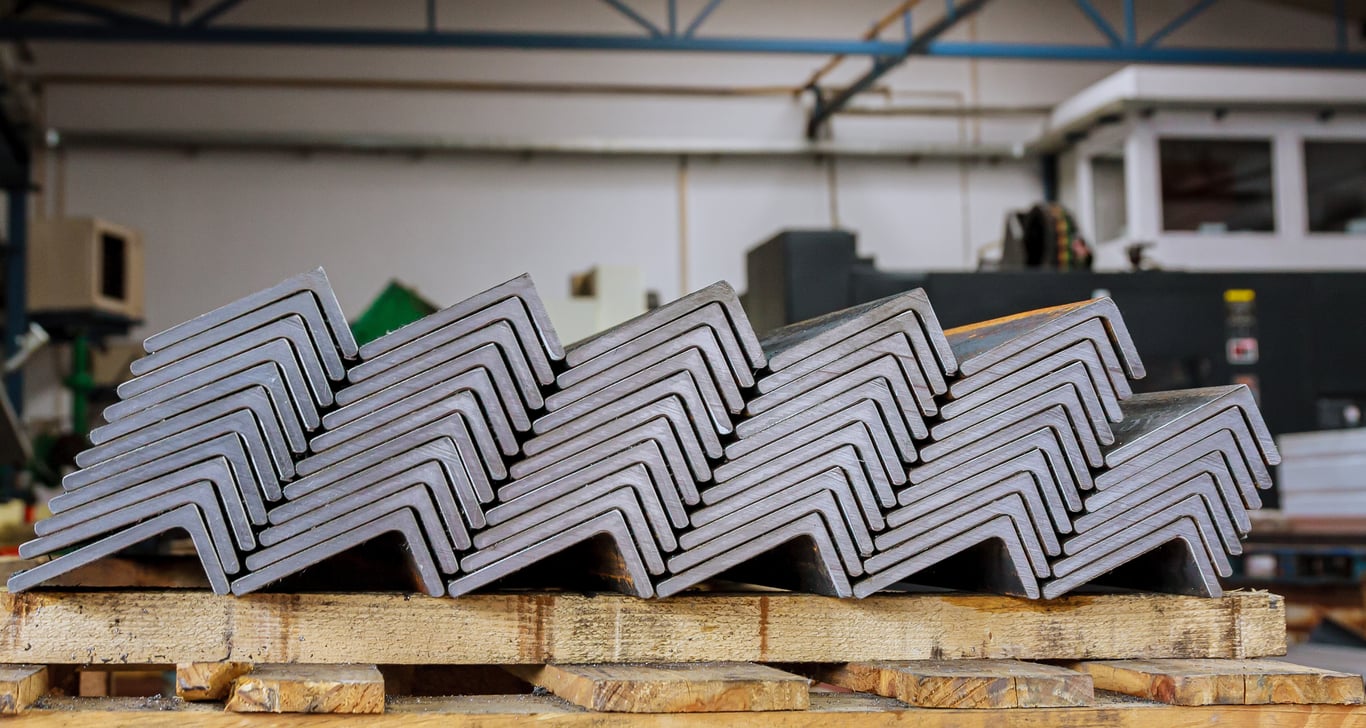

    CNC 벤딩기로 가공이 완료된 철판 여러 개가 쌓여 있는 모습

    CNC 벤딩의 장점

    높은 생산성

    CNC 벤딩은 자동화된 공정으로 인해 생산성이 매우 높습니다. 이를 통해 대량 생산에서도 일관된 품질을 유지할 수 있습니다. CNC 벤딩 기계는 빠르고 정확하게 작업을 수행할 수 있어, 단시간 내에 많은 부품을 생산할 수 있습니다.

    품질 일관성

    컴퓨터 프로그램에 의해 제어되므로, 제품의 품질이 일관되게 유지됩니다. 이를 통해 불량률을 최소화할 수 있습니다. CNC 벤딩 기계는 미리 설정된 프로그램에 따라 동작하므로, 동일한 작업을 반복해도 변함없는 품질을 제공합니다.

    복잡한 형상 가공 가능

    CNC 벤딩은 복잡한 3차원 형상을 가공할 수 있어, 다양한 제품을 제작할 수 있습니다. 이는 특히 고도의 정밀도를 요구하는 부품 제작에 유용합니다. CNC 벤딩 기계는 다양한 각도와 곡률을 동시에 구부릴 수 있어, 복잡한 형상을 정밀하게 제작할 수 있습니다.



    CNC 벤딩의 단점

    초기 설치 비용

    CNC 벤딩 기계의 초기 설치 비용이 높아, 중소기업에서는 도입이 어려울 수 있습니다. CNC 벤딩 기계는 고가의 장비로, 초기 투자 비용이 상당히 큽니다. 이는 특히 소규모 생산 업체에게는 큰 부담이 될 수 있습니다.

    복잡한 유지보수

    CNC 벤딩 기계는 정밀한 장비이므로, 유지보수가 복잡하고 비용이 많이 들 수 있습니다. 기계의 정밀도를 유지하기 위해서는 주기적인 점검과 유지보수가 필요합니다. 또한, 기계 고장 시 전문 기술자의 수리가 필요하여 유지보수 비용이 높아질 수 있습니다.







    CNC 벤딩의 산업 응용

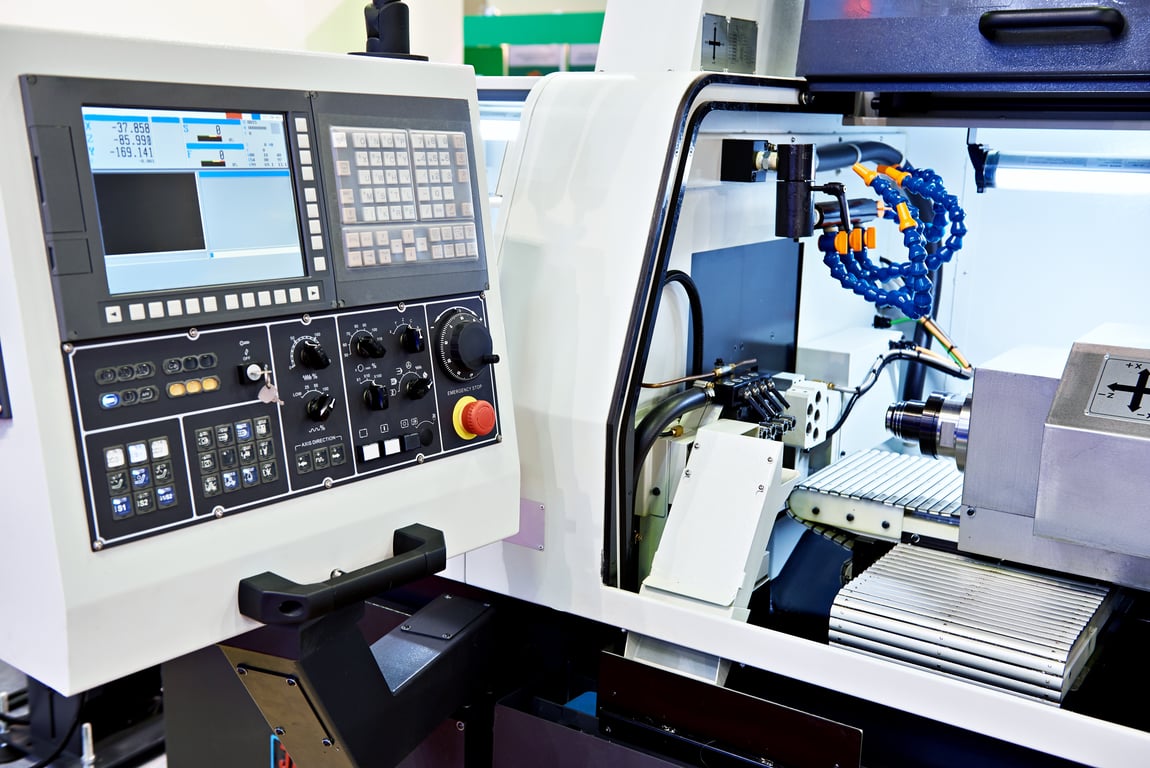

    CNC 머신

    자동차 산업

    CNC 벤딩은 자동차 배기 시스템, 프레임, 서스펜션 부품 등 다양한 자동차 부품을 제작하는 데 사용됩니다. 자동차 산업에서는 높은 정확도와 일관된 품질이 중요한데, CNC 벤딩은 이러한 요구를 충족시킬 수 있습니다. CNC 벤딩을 통해 제작된 자동차 부품은 높은 강도와 내구성을 가지며, 안전성과 성능을 향상시킵니다.

    항공 우주 산업

    항공 우주 산업에서는 경량화와 높은 강도를 요구하는 부품 제작에 CNC 벤딩이 활용됩니다. 항공기 구조물, 엔진 부품 등 다양한 부품이 CNC 벤딩을 통해 제작됩니다. CNC 벤딩은 복잡한 형상과 높은 정밀도를 제공하여, 항공기 성능과 안전성을 높이는 데 기여합니다.

    건설 및 인프라

    건설 산업에서는 배관, 철골 구조물 등의 제작에 CNC 벤딩이 사용되며, 인프라 구축에도 중요한 역할을 합니다. CNC 벤딩을 통해 제작된 구조물은 높은 강도와 내구성을 가지며, 건설 현장에서의 안전성과 효율성을 향상시킵니다.

    제조업 전반

    CNC 벤딩은 다양한 제조업 분야에서 활용되며, 가전제품, 가구, 기계 부품 등 다양한 제품을 생산하는 데 기여합니다. CNC 벤딩을 통해 제작된 제품은 높은 품질과 정밀도를 가지며, 다양한 산업에서 널리 사용됩니다.







    CNC 벤딩과 NC 벤딩의 차이점

    제어 시스템의 차이

    CNC 벤딩은 컴퓨터 제어 시스템을 사용하여 높은 정확도를 제공하는 반면, NC 벤딩은 상대적으로 단순한 제어 시스템을 사용합니다. CNC 벤딩은 CAD 모델을 기반으로 한 CNC 프로그램에 의해 제어되며, NC 벤딩은 사람이 수동으로 설정한 값에 따라 동작합니다.

    자동화 수준의 차이

    CNC 벤딩은 완전 자동화된 공정으로 높은 생산성을 제공하지만, NC 벤딩은 일부 수동 작업이 필요할 수 있습니다. CNC 벤딩 기계는 프로그래밍된 대로 자동으로 동작하므로, 작업 효율성이 높고 인력의 개입이 최소화됩니다. 반면, NC 벤딩 기계는 일부 작업에서 사람의 개입이 필요할 수 있습니다.

    비용과 생산성 비교

    CNC 벤딩은 초기 설치 비용이 높지만, 대량 생산에서 높은 생산성을 제공합니다. 반면, NC 벤딩은 초기 비용이 낮지만, 생산성이 상대적으로 낮습니다. CNC 벤딩은 고가의 장비이지만, 장기적으로는 높은 생산성과 일관된 품질을 통해 비용 효율적인 선택이 될 수 있습니다.

    정확도와 품질 차이

    CNC 벤딩은 높은 정확도와 일관된 품질을 제공하지만, NC 벤딩은 상대적으로 정확도가 낮을 수 있습니다. CNC 벤딩은 컴퓨터 프로그램에 의해 정밀하게 제어되므로, 복잡한 형상도 정확하게 가공할 수 있습니다. 반면, NC 벤딩은 사람의 수동 작업에 의존하므로, 정확도가 낮을 수 있으며 품질이 일관되지 않을 수 있습니다.







    결론 및 요약

    CNC 벤딩을 선택해야 하는 이유

    CNC 벤딩은 높은 정확도, 생산성, 품질 일관성을 제공하므로, 다양한 산업에서 중요한 역할을 합니다. 초기 설치 비용이 높지만, 장기적으로는 비용 효율적인 선택이 될 수 있습니다. CNC 벤딩을 통해 복잡한 형상을 정밀하게 가공할 수 있어, 현대 제조업에서 필수적인 기술로 자리 잡고 있습니다.

    CNC 벤딩은 특히 대량 생산에서 높은 효율성과 품질을 보장할 수 있어, 자동차, 항공, 건설 등 다양한 산업에서 널리 사용됩니다. CNC 벤딩을 통해 제작된 제품은 높은 품질과 일관성을 가지며, 이는 기업의 경쟁력을 높이는 데 기여합니다. 초기 설치 비용과 유지보수 비용이 높을 수 있지만, 장기적으로는 높은 생산성과 일관된 품질을 통해 비용 효율적인 선택이 될 수 있습니다.
