[제조백과] 절삭 가공 오차 최적화 전략

  • CNC가공
  • CNC가공공차
  • 공차최적화

바로발주

|

2024-02-08

목차

    '공차'란 이상적인 치수와 실제의 차이를 허용하는 오차의 범위를 뜻합니다. 그렇다면 이러한 오차가 발생하는 원인은 무엇이며 이러한 공차를 줄이기 위해서는 어떻게 해야할까요?



    CNC 가공 공차의 기본 이해



    공차란?

    공차는 제조 과정에서 발생하는 불가피한 작은 차이들을 정의하는 용어입니다. 제품 설계 시, 완벽한 치수 정확성은 실현 불가능하기 때문에, 공차는 설계자가 허용 가능한 최대 및 최소 한계를 지정하는 방식으로 사용됩니다. 이는 제품이 정상적으로 작동하고, 다른 부품과 올바르게 맞물리도록 보장하는 역할을 합니다. CNC 가공에서 공차는 더욱 중요한데, 기계의 정밀도와 기술자의 숙련도가 직접적으로 최종 제품의 품질에 영향을 미치기 때문입니다.



    CNC 가공에서의 치수공차와 기하공차

    CNC 가공에서의 치수공차는 제품의 정확한 치수를 결정하는 기준입니다. 이는 제품의 길이, 너비, 높이와 같은 직선적 치수에 적용됩니다. 반면, 기하공차는 제품의 형태와 관련된 요소로, 평탄도, 직진도, 원형도 등을 포함합니다. 기하공차는 복잡한 형태와 구조를 가진 부품의 정밀도를 확보하는 데 중요한 역할을 합니다.



    올바른 허용 오차의 중요성

    올바른 허용 오차를 설정하는 것은 제품의 품질과 기능성을 결정짓는 중요한 요소입니다. 너무 엄격한 공차는 제조 비용과 시간을 증가시킬 수 있으며, 너무 느슨한 공차는 제품의 기능성을 저하시킬 수 있습니다. 따라서 설계자는 제품의 용도와 기능을 고려하여 적절한 공차를 결정해야 합니다.







    CNC 가공에서 오차가 발생하는 원인



    기계적 요인과 열변형

    CNC 가공 과정에서 기계적 요인은 주요 오차 원인 중 하나입니다. 기계의 마모, 정렬 문제, 기계의 진동 등이 모두 오차를 발생시킬 수 있습니다. 특히, 열변형은 가공 중 기계와 재료가 발생하는 열에 의해 크기가 변하는 현상으로, 이는 치수 정확도에 큰 영향을 미칩니다. CNC 기계는 이러한 열변형을 최소화하기 위해 고도로 제어되고 조절되어야 합니다.



    재료와 공작기계 상태의 영향

    가공되는 재료의 특성도 오차에 영향을 미칩니다. 각기 다른 재료는 열에 대한 반응, 강도, 경도 등에서 차이를 보이며, 이는 가공 과정에서 고려되어야 합니다. 또한, 공작기계의 상태, 예를 들어 절삭 공구의 마모 정도나 정밀도는 가공 품질에 직접적인 영향을 미칩니다. 정기적인 유지보수와 정밀한 조정은 이러한 요인으로 인한 오차를 최소화하는 데 필수적입니다.



    환경 요인: 온도 및 마찰계수

    가공 환경의 온도는 재료의 팽창과 수축에 영향을 미치며, 이는 정밀 가공에서 중요한 요소입니다. CNC 가공 환경의 온도를 일정하게 유지하는 것이 중요합니다. 또한, 마찰계수는 공구와 재료 사이의 상호작용을 결정하며, 이는 가공 표면의 마무리와 치수 정확도에 영향을 미칩니다. 적절한 윤활과 절삭 조건의 설정은 마찰계수를 최적화하여 가공 오차를 줄이는 데 도움이 됩니다.

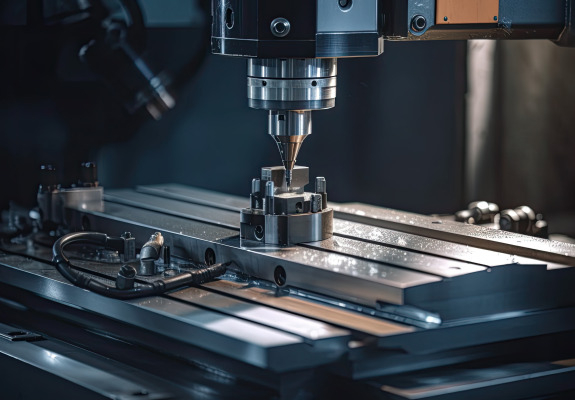

    CNC가공에서 공차가 발생하는 원인: 재료와 공작기계 상태



    CNC 가공 공차의 유형과 고려사항



    공차의 다양한 유형

    CNC 가공에서 사용되는 공차는 제품의 특성과 기능성을 보장하기 위해 매우 중요합니다. 공차는 크게 치수공차와 기하학적 공차로 구분됩니다. 치수공차는 제품의 길이, 폭, 높이와 같은 기본 치수에 적용되는 허용 오차를 말하며, 기하학적 공차는 제품의 평탄도, 직진도, 원형도와 같은 형태 관련 특성에 적용됩니다. 이들 각각의 공차 유형은 제품의 성능과 호환성에 직접적인 영향을 미치며, 따라서 CNC 가공 프로젝트를 계획할 때 세심한 주의가 필요합니다.



    (1) 단방향 공차와 양방향 공차

    단방향 공차는 참조치수에서 한 방향으로만 허용되는 오차 범위를 말합니다. 예를 들어, 부품의 길이가 100mm일 때 ±0.5mm의 공차가 주어지면, 부품의 길이는 99.5mm에서 100.5mm 사이여야 합니다. 반면, 양방향 공차는 두 방향으로 허용되는 오차 범위를 의미합니다. 이는 설계 시 더 많은 유연성을 제공하지만, 제조 과정에서 더 높은 정밀도를 요구합니다. 제품의 기능과 조립 과정에서 이러한 공차의 선택이 중요한 역할을 합니다.



    (2) 기하학적 치수 및 공차(GD&T)

    기하학적 치수 및 공차(GD&T)는 제품의 형태와 관련된 복잡한 공차입니다. 이는 제품의 평탄도, 직진도, 원형도, 위치, 평행성 등 다양한 측면을 포함합니다. GD&T는 복잡한 기계 부품의 정밀 제조에 필수적이며, 특히 항공우주, 자동차, 정밀 기계 제조와 같은 분야에서 중요합니다. GD&T는 설계 의도를 명확히 전달하고, 제조 과정에서의 오해를 줄이며, 최종 제품의 품질을 보장하는 데 도움이 됩니다.



    공차 선택 시 고려사항

    (1) 엄격한 공차의 필요성

    엄격한 공차는 고도로 정밀한 부품이 필요한 경우에 매우 중요합니다. 이는 제품의 성능과 안전성에 직접적인 영향을 미치기 때문에, 특히 항공우주, 의료 기기, 정밀 공학 분야에서 중요합니다. 엄격한 공차는 제조 과정의 복잡성을 증가시키고, 높은 수준의 기술과 정밀한 기계가 필요합니다. 따라서, 이러한 공차를 설정하기 전에 제품의 사용 목적과 기능을 신중히 고려해야 합니다.



    (2) 공차와 비용의 상관관계

    공차의 정밀도가 높아질수록 제조 비용도 증가합니다. 특히 엄격한 공차를 요구하는 제품은 고정밀 장비와 숙련된 기술자가 필요하기 때문에, 비용이 상당히 높아질 수 있습니다. 따라서, 비용과 품질 사이의 균형을 찾는 것이 중요합니다. 비용 효율적인 제조를 위해서는 설계 초기 단계에서부터 공차를 고려하여, 필요한 정밀도를 달성하면서도 경제적인 제조 방법을 선택하는 것이 중요합니다.



    (3) 재료에 따른 공차 차이

    재료의 종류에 따라 허용되는 공차의 범위가 달라집니다. 예를 들어, 알루미늄 합금과 같은 부드러운 재료는 철강보다 더 큰 공차를 가질 수 있습니다. 재료의 물리적 특성, 열처리 과정, 기계적 성질 등이 모두 공차 설정에 영향을 미칩니다. 따라서, 가공할 재료의 특성을 정확히 이해하고, 이에 맞는 적절한 공차를 설정하는 것이 중요합니다. 이는 제품의 성능을 최적화하고, 제조 비용을 관리하는 데 도움이 됩니다.



    CNC 가공의 오차 관리 및 최적화 전략

    CNC 가공의 오차 관리 및 최적화 전략: 가공 현장에서의 공차 관리



    (1) 열변형 오차 줄이기

    CNC 가공에서 발생하는 주요 오차 중 하나는 열변형입니다. 열변형은 기계와 재료가 가공 과정 중 발생하는 열에 의해 변형되는 현상을 말합니다. 이는 특히 정밀도가 요구되는 작업에서 큰 문제가 될 수 있습니다. 열변형 오차를 줄이기 위해서는 다양한 방법이 사용되며, 이는 가공 정밀도 향상과 제품의 품질을 유지하는 데 중요한 역할을 합니다.

    • 주축 온도 제어

    주축은 CNC 기계의 핵심 부분으로, 가공 중 발생하는 열이 직접적으로 영향을 미칩니다. 주축의 온도를 일정하게 유지함으로써, 부품의 열 변형을 방지하고 가공 정밀도를 향상시킬 수 있습니다. 이는 긴 가공 시간이 필요한 작업에 있어서 중요합니다.

    • 볼스크류 코어 냉각

    볼스크류는 CNC 기계의 움직임을 정밀하게 제어하는 데 사용되는 부품입니다. 볼스크류 코어에 냉각 시스템을 적용하는 것은 열로 인한 오차를 줄이는 데 효과적입니다. 냉각액을 볼스크류 코어를 통해 순환시켜, 기계의 온도 상승을 방지하고 정밀한 움직임을 보장합니다.

    • 구조물 냉각액 순환

    기계의 구조물에 냉각액을 순환시키는 것도 열변형 오차를 줄이는 데 도움이 됩니다. 이 방법은 기계 전체의 온도를 일정하게 유지하여, 장시간 동안 안정적인 작업 환경을 제공합니다. 구조물 냉각은 특히 대규모 또는 연속적인 가공 작업에서 중요한 역할을 합니다.



    (2) 실제 가공 현장에서의 공차 관리

    실제 가공 현장에서의 공차 관리는 CNC 가공의 품질을 결정짓는 중요한 요소입니다. 공차 관리는 재료 선택, 기계 설정, 가공 방법의 선택 등 다양한 단계에서 이루어집니다. 또한, 정기적인 기계 점검과 유지보수는 공차의 정확성을 유지하는 데 중요합니다. 실제 현장에서의 경험과 전문 지식을 바탕으로 한 세심한 관리는 고품질의 제품 생산을 보장합니다.



    (3) 신뢰할 수 있는 CNC 가공 공급업체의 중요성

    공급업체는 최신 기술과 장비를 보유하고 있어야 하며, 정밀한 가공과 엄격한 품질 관리 능력을 갖추고 있어야 합니다. 공급업체와의 긴밀한 협력은 제품 설계의 초기 단계부터 시작되어야 하며, 이는 제품의 성공적인 제조와 출시에 결정적인 역할을 합니다.



    요약

    효과적인 CNC 가공 공차 관리의 중요성

    CNC 가공에서의 공차 관리는 제품의 정밀도, 품질, 성능에 결정적인 영향을 미칩니다. 정확한 공차 설정과 철저한 오차 관리는 고객의 요구를 충족시키고, 제품의 신뢰성을 보장하는 핵심 요소입니다. 효과적인 공차 관리는 제조 비용을 최적화하고, 제품의 시장 경쟁력을 강화하는 데 중요한 역할을 합니다.



    지속적인 기술 발전과 산업의 동향

    CNC 가공 기술의 지속적인 발전은 산업 동향에 큰 영향을 미칩니다. 새로운 기술과 재료의 등장은 가공 방법과 공차 관리 방식에 변화를 가져오고 있습니다. 이러한 기술적 진보는 제조업의 미래를 형성하고, 새로운 산업 기회를 창출합니다. 가공 기술의 발전을 지속적으로 주시하고 적응하는 것은 기업의 경쟁력을 유지하고 성장시키는 데 필수적입니다.



    CNC 가공 오차라는 핵심 키워드를 중심으로 가공 공차의 개념부터, 이 공차들이 왜 중요한지, 그리고 어떻게 관리하고 최적화할 수 있는지에 대한 구체적인 방법들에 대해 살펴보았습니다.



    정밀한 공차 관리는 제품의 성공적인 제조에 있어 핵심적인 요소라는 것! 이제 아시겠죠?
