[제조백과] 나노 단위의 정교함, SLA 3D 프린팅 기술

바로발주

|

2024-07-11

목차

    SLA 방식이란?

    SLA 3D 프린팅의 정의와 원리

    SLA(광경화성 수지 조형 방식) 3D 프린팅은 레이저를 사용하여 액상 수지를 경화시켜 원하는 형태를 만들어내는 기술입니다. 이 방식은 빛의 힘으로 액체 상태의 폴리머 수지를 단단한 물체로 변환하는 과정을 통해 정교하고 고해상도의 출력물을 제작할 수 있습니다. 레이저는 프린트 베드 위의 수지 표면을 스캔하면서 미세한 층을 한 번에 경화시키며, 층층이 쌓아 올라가면서 최종 제품을 완성합니다.



    광경화성 수지의 역할

    광경화성 수지는 SLA 3D 프린팅의 핵심 재료로, 특정 파장의 빛에 노출되면 화학 반응을 일으켜 경화됩니다. 이러한 수지는 다양한 물리적 특성과 용도를 가지고 있어, 각각의 응용 분야에 적합한 소재를 선택할 수 있습니다. 예를 들어, 내구성이 높은 엔지니어링 레진, 생체 적합성을 지닌 의료용 레진 등이 있습니다.







    SLA 3D 프린팅의 역사

    초기 개발 과정

    SLA 3D 프린팅 기술은 1980년대 초반에 처음 개발되었습니다. 이 기술의 발명자인 척 헐(Chuck Hull)은 1983년에 최초의 SLA 프로토타입을 완성하고, 1986년에 정식으로 특허를 출원했습니다. 당시의 기술은 오늘날과 비교하면 매우 원시적이었지만, 새로운 제조 방법의 가능성을 열어주었습니다. 초기에는 주로 시제품 제작에 사용되었지만, 시간이 지남에 따라 다양한 산업에서 활용되기 시작했습니다.



    기술 발전과 주요 변화

    SLA 기술은 시간이 지남에 따라 꾸준히 발전해왔습니다. 초기에는 대형 산업용 장비만 존재했지만, 기술의 발전과 비용 절감으로 인해 소형 데스크톱 SLA 프린터도 등장하게 되었습니다. 이는 소규모 기업이나 개인도 SLA 3D 프린팅 기술을 활용할 수 있게 만들었습니다. 또한, 레이저의 정밀도와 수지의 품질이 향상되면서 출력물의 해상도와 강도도 크게 개선되었습니다. 이러한 변화는 SLA 프린팅의 적용 범위를 넓히는 데 중요한 역할을 했습니다.







    SLA 3D 프린터의 구성 요소

    주요 부품 설명

    SLA 3D 프린터는 여러 중요한 구성 요소들로 이루어져 있습니다. 첫째, 레이저 시스템은 고출력 UV 레이저를 사용하여 수지를 경화시키는 역할을 합니다. 둘째, 레이저 경로를 제어하는 갈바노미터(갈보)는 레이저 빔을 정확하게 조준하고 움직이도록 도와줍니다. 셋째, 프린트 베드는 수지가 담긴 탱크 아래에 위치하여, 경화된 층이 쌓이는 플랫폼의 역할을 합니다.



    각 부품의 역할

    각 부품은 SLA 프린팅 과정에서 중요한 역할을 수행합니다. 레이저 시스템은 고정밀 레이저를 방출하여 수지를 경화시키고, 갈바노미터는 레이저의 이동을 제어하여 정밀한 패턴을 형성합니다. 프린트 베드는 층이 쌓이면서 점점 내려가며, 새로운 수지 층이 레이저에 노출되도록 합니다. 수지 탱크는 광경화성 수지를 담고 있으며, 프린트 베드와 함께 움직이면서 프린팅이 진행됩니다. 이 모든 부품이 조화롭게 작동하여 고품질의 출력물을 만들어냅니다.







    SLA 3D 프린팅 워크플로우

    설계 단계

    SLA 3D 프린팅의 첫 번째 단계는 설계입니다. CAD(컴퓨터 지원 설계) 소프트웨어를 사용하여 디지털 3D 모델을 만듭니다. 이 모델은 STL 파일 형식으로 저장되며, 프린터 소프트웨어로 전송됩니다. 설계 단계에서 중요한 것은 출력물의 구조적 완전성을 고려하여 설계하는 것입니다. 서포트 구조가 필요한 경우, 자동으로 서포트를 추가할 수도 있습니다.



    프린팅 과정

    설계가 완료되면, SLA 프린터가 작업을 시작합니다. 프린터 소프트웨어는 STL 파일을 분석하고, 각 층의 경화 경로를 계산합니다. 레이저는 수지 표면을 스캔하며 한 층씩 경화시키고, 프린트 베드는 각 층이 완성될 때마다 아래로 내려가면서 새로운 수지 층을 노출시킵니다. 이 과정은 모든 층이 완성될 때까지 반복됩니다. 프린팅 시간이 다소 길지만, 매우 높은 정밀도와 매끄러운 표면을 얻을 수 있습니다.



    후처리 방법

    프린팅이 완료된 후에는 후처리 과정이 필요합니다. 첫째, 출력물은 탱크에서 제거되어 알코올로 세척됩니다. 이 과정은 미처 경화되지 않은 수지를 제거하여 출력물을 깨끗하게 만듭니다. 둘째, 세척된 출력물은 추가로 UV 경화기에 넣어 완전히 경화시킵니다. 마지막으로, 서포트 구조를 제거하고 표면을 다듬어 최종 제품을 완성합니다. 이러한 후처리 과정은 출력물의 품질을 높이는 데 매우 중요합니다.







    SLA 방식의 장단점

    1. 장점

    높은 정확도와 정밀도

    SLA 3D 프린팅은 현존하는 3D 프린팅 기술 중 가장 높은 정확도와 정밀도를 자랑합니다. 레이저 빔을 사용하여 수지를 경화시키기 때문에, 매우 작은 디테일까지 구현할 수 있습니다. 이는 특히 복잡한 형상을 가진 부품이나 미세한 디테일이 중요한 제품을 제작할 때 큰 장점이 됩니다. 예를 들어, 치과용 모델이나 정밀한 기계 부품을 제작할 때 SLA 프린팅의 높은 정밀도가 요구됩니다.



    매끄러운 표면 마감

    SLA 방식으로 출력된 제품은 표면이 매우 매끄럽고 균일합니다. 다른 3D 프린팅 방식, 특히 FDM(Fused Deposition Modeling)과 비교했을 때, SLA 방식은 층간의 경계가 거의 보이지 않으며, 후처리 작업이 거의 필요 없습니다. 이러한 표면 마감은 미적 요구가 높은 제품, 예를 들어 보석이나 소비자 제품의 프로토타입 제작에 매우 유리합니다.



    복잡한 구조물 제작 가능

    SLA 프린팅은 복잡하고 정교한 구조물을 제작할 수 있습니다. 이는 특히 예술 작품, 치과 모델, 정밀 기계 부품 등 다양한 분야에서 유용합니다. 내부 구조가 복잡하거나 섬세한 디자인을 가진 출력물도 문제없이 제작할 수 있습니다. 이는 설계자와 엔지니어가 창의성을 발휘할 수 있는 기회를 제공하며, 전통적인 제조 방식으로는 불가능한 형태의 제품을 만들 수 있게 합니다.



    다양한 소재 사용 가능

    SLA 프린팅에서는 다양한 특성을 가진 광경화성 수지를 사용할 수 있습니다. 예를 들어, 높은 강도와 내열성을 가진 엔지니어링 레진, 생체 적합성을 지닌 의료용 레진, 그리고 주얼리 제작에 적합한 고정밀 주얼리 레진 등이 있습니다. 이러한 소재의 다양성은 각기 다른 용도와 요구사항에 맞춰 출력물을 제작할 수 있게 합니다.

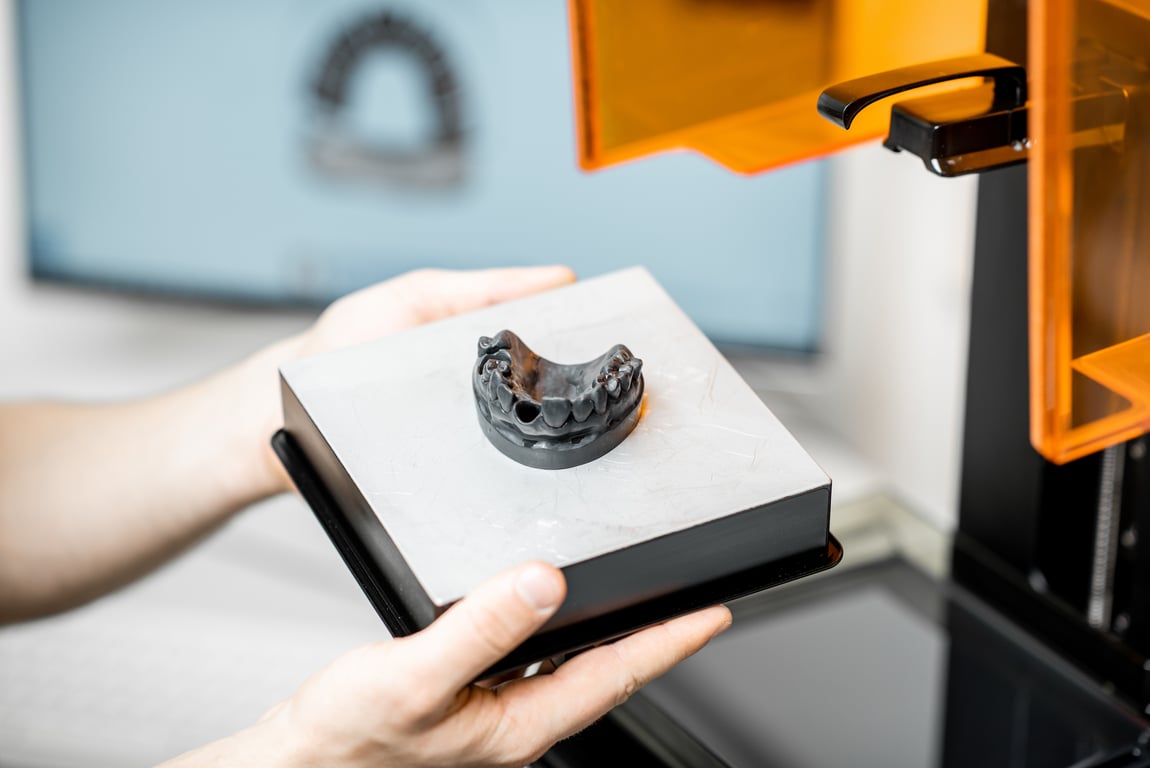

    SLA 3D 프린팅 의료용

    2. 단점

    재료와 장비의 높은 비용

    SLA 프린터와 광경화성 수지의 가격은 비교적 높습니다. 이는 초기 투자 비용이 크다는 단점이 있습니다. 특히 산업용 고급 SLA 프린터는 수천 달러에서 수만 달러에 이르며, 고품질 수지 역시 가격이 비쌉니다. 따라서 SLA 프린팅을 도입하려는 기업이나 개인은 초기 비용을 고려해야 합니다. 하지만, 고품질의 출력물을 얻을 수 있다는 점에서 장기적으로는 비용 대비 효과가 있을 수 있습니다.



    긴 프린팅 시간

    SLA 프린팅은 다른 3D 프린팅 방식에 비해 시간이 많이 소요됩니다. 레이저가 수지를 한 층씩 경화시키는 과정이기 때문에 대형 출력물일수록 시간이 더 오래 걸립니다. 특히 높은 해상도를 요구하는 경우, 한 층의 두께가 얇아지기 때문에 프린팅 시간이 더욱 길어집니다. 이는 대량 생산이나 빠른 프로토타입 제작에는 적합하지 않을 수 있습니다.



    후처리 필요성

    SLA 방식은 출력 후 추가적인 후처리 과정이 필요합니다. 출력물이 프린트 베드에서 제거된 후, 미처 경화되지 않은 수지를 제거하기 위해 알코올로 세척해야 합니다. 또한, 추가적인 UV 경화 과정이 필요할 수 있으며, 서포트 구조를 제거하고 표면을 다듬는 작업도 필수적입니다. 이러한 후처리 과정은 시간과 노력이 필요하며, 추가적인 비용을 발생시킬 수 있습니다.



    취약한 내구성

    일부 광경화성 수지는 내구성이 떨어질 수 있습니다. 이는 SLA 방식으로 제작된 부품이 기계적 스트레스나 충격에 취약할 수 있음을 의미합니다. 특히, 장기간 사용되거나 반복적인 하중을 받는 부품의 경우, SLA 출력물이 적합하지 않을 수 있습니다. 이를 보완하기 위해서는 고강도의 엔지니어링 레진을 사용하거나, 출력물을 보강하는 추가 작업이 필요할 수 있습니다.



    화학적 안정성

    광경화성 수지는 특정 화학 물질에 노출될 경우, 성질이 변하거나 손상될 수 있습니다. 이는 특정 환경에서의 사용에 제약을 가할 수 있으며, 화학적 안정성이 요구되는 응용 분야에서는 다른 소재나 3D 프린팅 방식을 고려해야 할 수 있습니다. 이러한 화학적 민감성은 SLA 출력물의 사용 범위를 제한하는 요소가 될 수 있습니다.



    이처럼 SLA 방식은 뛰어난 정밀도와 매끄러운 표면 마감 등 여러 가지 장점을 가지고 있지만, 높은 비용과 긴 프린팅 시간, 후처리 필요성 등의 단점도 함께 가지고 있습니다. 이러한 장단점을 종합적으로 고려하여, SLA 프린팅이 필요한 응용 분야와 상황에 맞는 최적의 선택이 될 수 있도록 해야 합니다.







    SLA 3D 프린팅의 주요 응용 분야

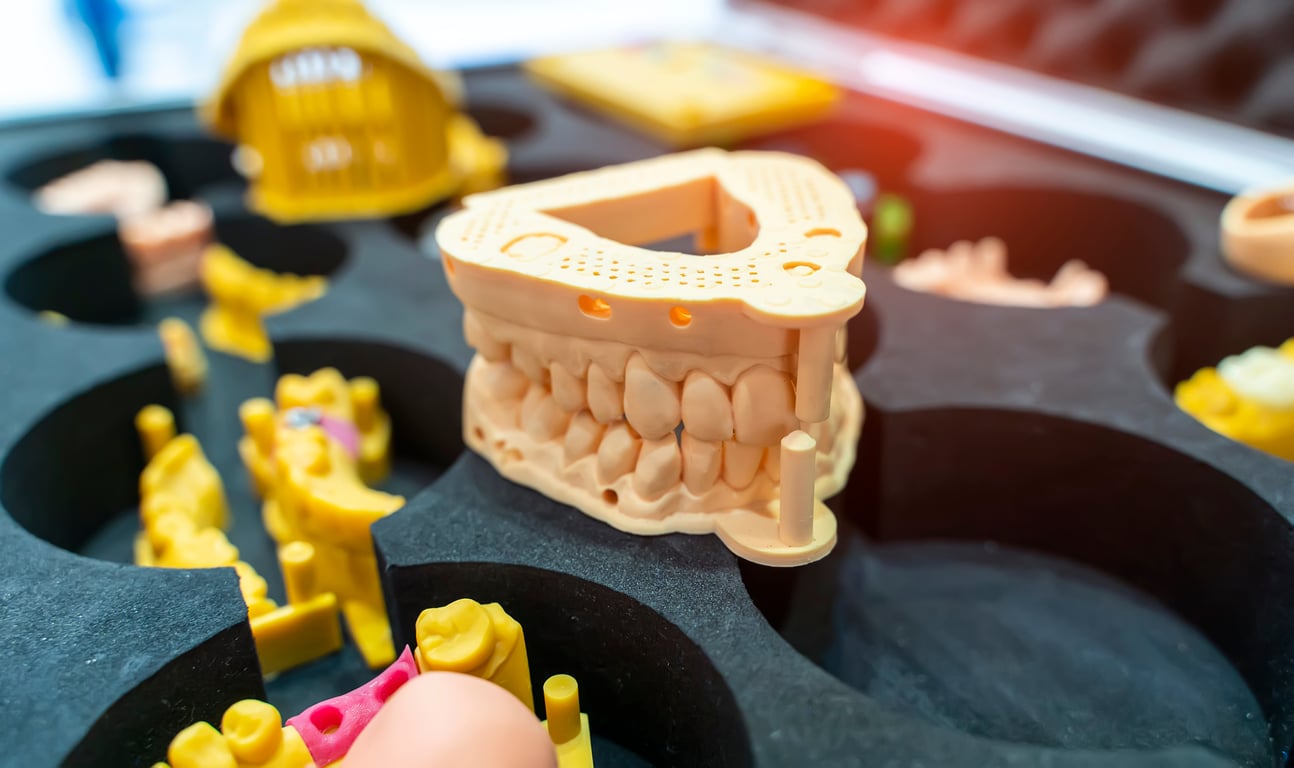

    3D 프린터로 제작된 치아 형상 모형

    엔지니어링 및 제품 설계

    SLA 3D 프린팅은 엔지니어링 및 제품 설계 분야에서 널리 사용됩니다. 고정밀 프로토타입 제작이 가능하여 제품 개발 과정에서 중요한 역할을 합니다. 설계의 오류를 빠르게 확인하고 수정할 수 있어, 개발 비용과 시간을 절감할 수 있습니다.



    의료 및 치과

    의료 및 치과 분야에서도 SLA 프린팅이 많이 활용됩니다. 정밀한 맞춤형 의료 기기나 치과용 모델을 제작하는 데 이상적입니다. 특히 치과용 레진을 사용하여 고정밀 치아 모형, 임플란트 가이드 등을 제작할 수 있습니다.



    보석 및 패션

    보석 및 패션 산업에서는 SLA 프린팅을 통해 정교한 디자인을 구현할 수 있습니다. 주얼리 디자인의 경우, 복잡한 패턴과 디테일을 정확하게 표현할 수 있어 맞춤형 제품 제작에 유리합니다.



    교육 및 연구

    SLA 프린터는 교육 및 연구 기관에서도 많이 사용됩니다. 고품질의 모델을 제작할 수 있어, 연구 개발 과정에서의 시제품 제작이나 교육 목적으로 활용됩니다.







    SLA 3D 프린팅에 사용되는 소재

    일반 레진

    일반 레진은 가장 많이 사용되는 소재로, 다양한 용도에 적합합니다. 강도와 유연성이 적당하여 일반적인 프로토타입 제작에 널리 사용됩니다.



    엔지니어링 레진

    엔지니어링 레진은 높은 강도와 내구성을 자랑합니다. 이는 특히 기계 부품이나 구조적 강도가 필요한 출력물에 적합합니다.



    의료용 레진

    의료용 레진은 생체 적합성을 갖추고 있어, 의료 기기나 치과 모델 제작에 사용됩니다. 안전성과 정밀도가 요구되는 분야에서 중요한 역할을 합니다.



    주얼리 레진

    주얼리 레진은 고정밀의 세밀한 패턴을 구현할 수 있어, 주얼리 디자인에 적합합니다. 매끄러운 표면 마감과 정교한 디테일을 표현할 수 있습니다.
