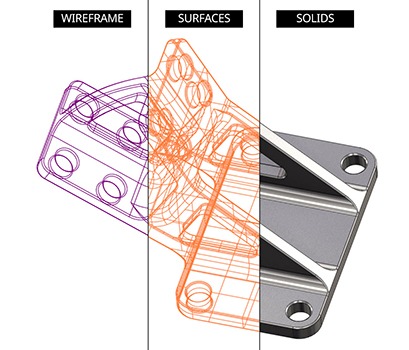

3D 모델링 개요
이미지출처: mastercam
3D 모델링의 정의
3D 모델링은 컴퓨터 소프트웨어를 사용하여 가상의 3차원 물체를 만드는 과정입니다. 이 기술은 점, 선, 면을 사용해 객체의 구조를 정의하고, 이를 통해 실물과 유사한 디지털 형상을 만듭니다. 주로 CAD(컴퓨터 지원 설계), 게임 개발, 애니메이션, 건축 시뮬레이션 등 다양한 분야에서 활용됩니다. 3D 모델링을 통해 제품 디자인의 효율성을 높이고, 시각적으로 명확한 프레젠테이션을 제공하며, 현실적인 시뮬레이션을 수행할 수 있습니다.
3D 모델링의 역사와 발전
3D 모델링의 역사는 1960년대부터 시작됩니다. 초기에는 단순한 도형을 그리는 수준에 불과했으나, 컴퓨터 기술의 발전과 함께 점차 복잡하고 정교한 모델링이 가능해졌습니다. 1980년대에는 CAD 소프트웨어가 등장하면서 건축과 엔지니어링 분야에서 3D 모델링의 활용이 본격화되었습니다. 이후 1990년대에는 그래픽 처리 기술의 발전으로 게임과 애니메이션에서의 3D 모델링이 급속히 확산되었습니다. 오늘날에는 AI와 VR/AR 기술의 융합으로 더욱 혁신적인 3D 모델링이 가능해지고 있습니다.
3D 모델링의 주요 유형

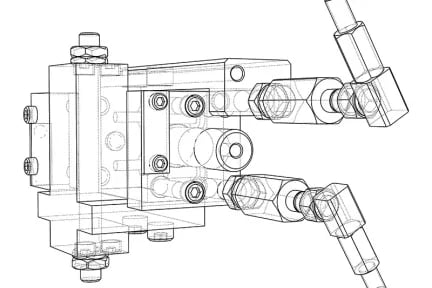

와이어 프레임 모델링 (Wire Frame Modeling)
이미지출처: 3ds
- 개념: 와이어 프레임 모델링은 3D 객체를 점과 선으로 구성하여 골격을 나타내는 방식입니다. 이 모델링 기법은 객체의 내부 구조를 단순한 선으로 표현하므로, 전체적인 형태와 구조를 쉽게 파악할 수 있습니다. 와이어 프레임 모델링은 설계 초기 단계에서 기본적인 형상을 신속하게 생성하고 검토하는 데 유용합니다.
- 장점과 단점: 와이어 프레임 모델링의 장점은 모델의 생성이 간단하고 빠르며, 내부 구조를 명확하게 볼 수 있다는 점입니다. 또한, 컴퓨터 자원을 적게 사용하므로 고사양의 하드웨어가 필요하지 않습니다. 그러나 단점으로는 세부적인 표면 정보를 제공하지 않으며, 복잡한 모델에서는 객체의 모양을 파악하기 어려울 수 있습니다. 또한, 렌더링 결과가 비현실적이며, 최종 디자인을 완성하기 위해서는 추가적인 모델링 작업이 필요합니다.
- 주요 응용 분야: 와이어 프레임 모델링은 주로 건축 설계, 기계 설계, 게임 개발의 초기 단계에서 사용됩니다. 예를 들어, 건축 설계에서는 건물의 기본 골격을 파악하고 구조적 문제를 검토하는 데 사용됩니다. 기계 설계에서는 부품 간의 상호 작용을 이해하고 조립 과정을 시각화하는 데 유용합니다. 게임 개발에서는 캐릭터와 환경의 기본 구조를 빠르게 생성하여 초기 컨셉을 검토할 수 있습니다.

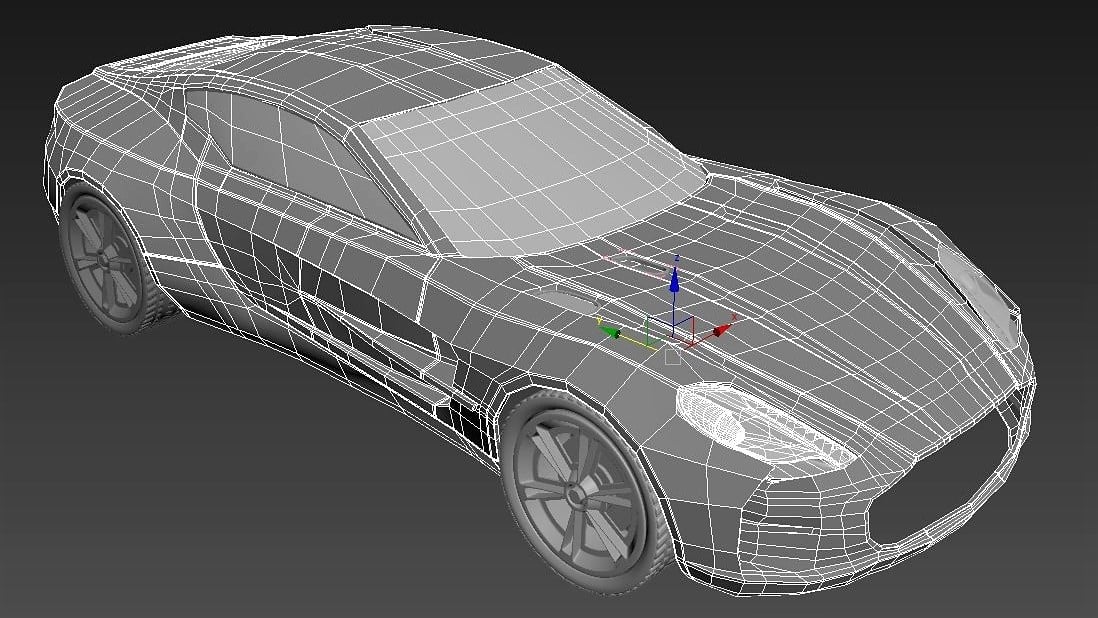

서피스 모델링 (Surface-based Modeling)
이미지출처: all3dp
- 개념: 서피스 모델링은 객체의 표면을 곡선과 곡면으로 표현하는 모델링 기법입니다. 이 방식은 객체의 외형을 세밀하게 묘사할 수 있어, 디자인이 중요한 분야에서 많이 사용됩니다. 서피스 모델링은 주로 NURBS(Non-Uniform Rational B-Splines) 곡선을 사용해 부드러운 곡면을 생성하며, 이를 통해 복잡한 형상과 세밀한 디테일을 표현할 수 있습니다.
- 장점과 단점: 서피스 모델링의 장점은 매우 정밀한 표면 표현이 가능하다는 점입니다. 복잡한 곡면과 디테일을 사실적으로 묘사할 수 있어, 고품질의 시각적 효과를 제공합니다. 그러나 단점으로는 연산량이 많아 처리 시간이 길어질 수 있으며, 특히 복잡한 모델의 경우 고사양의 하드웨어가 필요할 수 있습니다. 또한, 객체의 내부 구조를 표현하는 데 한계가 있어, 전체적인 물리적 특성을 고려한 설계에는 적합하지 않을 수 있습니다.
- 주요 응용 분야: 서피스 모델링은 주로 자동차 디자인, 항공기 설계, 소비재 제품 디자인 등에서 널리 사용됩니다. 예를 들어, 자동차 디자인에서는 외부 차체의 곡선미를 정밀하게 설계할 수 있으며, 항공기 설계에서는 날개와 동체의 복잡한 곡면을 정확하게 모델링할 수 있습니다. 소비재 제품 디자인에서는 고급스러운 외형과 세밀한 디테일을 중요시하는 제품을 설계할 때 유용합니다.

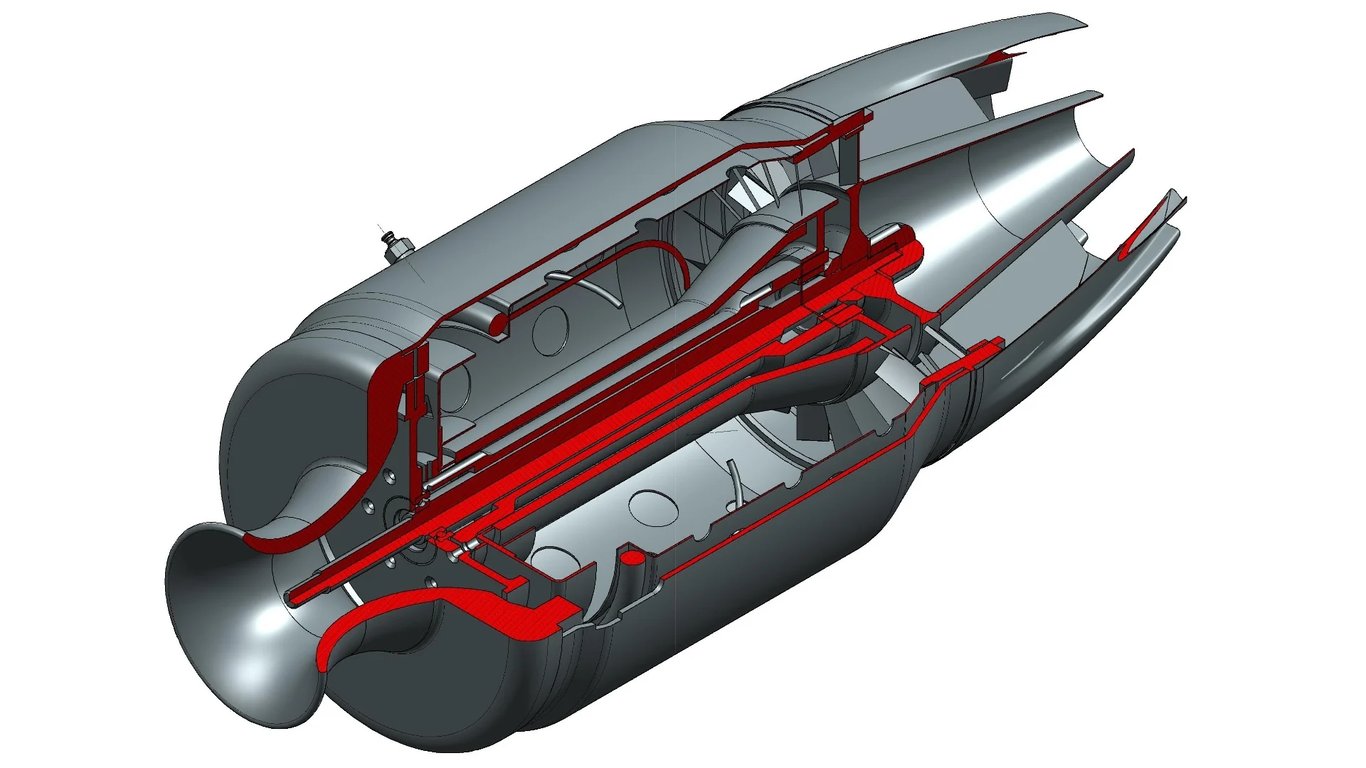

솔리드 모델링 (Solid Modeling)
이미지출처: all3dp
- 개념: 솔리드 모델링은 객체의 내부와 외부를 모두 정의하는 3D 모델링 방식입니다. 이 기법은 객체의 부피, 질량, 무게 중심 등의 물리적 특성을 정확히 계산할 수 있어, 현실적인 시뮬레이션과 분석에 유리합니다. 솔리드 모델링은 객체의 내부 구조와 외부 표면을 모두 포함하므로, 매우 정밀하고 사실적인 모델을 생성할 수 있습니다.
- 장점과 단점: 솔리드 모델링의 장점은 객체의 모든 물리적 특성을 포함할 수 있어 정밀한 분석과 시뮬레이션이 가능하다는 점입니다. 또한, 실제 제작 가능한 모델을 생성할 수 있어, 제조 공정에 직접 활용할 수 있습니다. 그러나 단점으로는 복잡한 모델을 생성하는 데 시간이 많이 걸리며, 고사양의 하드웨어가 필요할 수 있다는 점이 있습니다. 또한, 모델링 과정이 복잡하여 높은 수준의 기술적 지식과 경험이 요구됩니다.
- 주요 응용 분야: 솔리드 모델링은 주로 기계 설계, 제조, 엔지니어링 분야에서 사용됩니다. 예를 들어, 기계 설계에서는 엔진 부품과 같은 정밀 기계 요소를 설계하고, 제조 과정에서의 조립과 작동을 시뮬레이션할 수 있습니다. 또한, 제조 분야에서는 생산 공정을 최적화하고, 생산 비용을 절감하며, 제품 품질을 향상시키는 데 유용합니다.
솔리드 모델링의 세부 유형
CSG (Constructive Solid Geometry)
- 정의 및 원리: CSG는 Constructive Solid Geometry의 약자로, 기본적인 3D 도형들을 논리적 연산(합집합, 교집합, 차집합)을 통해 결합하여 복잡한 3D 객체를 생성하는 방법입니다. 이 기법은 간단한 기본 도형(예: 구, 원기둥, 직육면체 등)을 사용해 복잡한 형상을 신속하게 만들 수 있어 초기 설계 단계에서 많이 사용됩니다.
- 주요 활용 사례: CSG는 주로 기계 부품 설계, 건축 모델링 등에서 사용됩니다. 예를 들어, 기계 부품 설계에서는 기본 도형을 조합하여 복잡한 기계 요소를 신속하게 모델링할 수 있습니다. 건축 모델링에서는 건물의 기본 구조를 정의하고, 설계 변경을 신속하게 반영할 수 있습니다. 또한, 3D 프린팅 모델링에서도 CSG를 사용하여 다양한 형상을 신속하게 설계하고 출력할 수 있습니다.
B-Rep (Boundary Representation)
- 정의 및 원리 B-Rep은 Boundary Representation의 약자로, 객체의 표면을 정의하여 3D 모델을 생성하는 방식입니다. 이 기법은 객체의 경계 면을 조합하여 모델을 생성하며, 객체의 외형을 정확하게 표현할 수 있어, 세밀한 디자인 작업에 적합합니다. B-Rep은 객체의 표면을 폴리곤으로 표현하여 높은 정밀도를 제공합니다.
- 주요 활용 사례: B-Rep은 주로 소비재 제품 디자인, 정밀 기계 설계 등에서 사용됩니다. 예를 들어, 소비재 제품 디자인에서는 제품의 외형을 정밀하게 모델링하여 실제 제작 가능한 형태로 구현할 수 있습니다. 정밀 기계 설계에서는 고정밀 부품의 표면을 정확하게 모델링하여 조립과 작동을 시뮬레이션할 수 있습니다. 또한, CAD 소프트웨어에서 많이 사용되며, 설계한 모델을 실제 제품으로 제작할 때 유용합니다.
Decomposition
- 정의 및 원리: Decomposition은 복잡한 객체를 단순한 기본 요소로 분해하여 모델링하는 기법입니다. 이를 통해 복잡한 형상을 효율적으로 관리하고 수정할 수 있습니다. Decomposition은 객체를 여러 개의 단순한 부분으로 나누고, 각각의 부분을 개별적으로 모델링하여 전체 객체를 완성합니다.
- 주요 활용 사례: Decomposition은 주로 복잡한 기계 구조물, 대규모 건축 프로젝트 등에서 사용됩니다. 예를 들어, 복잡한 기계 구조물에서는 각 부품을 개별적으로 모델링하고 조립하여 전체 구조를 구성할 수 있습니다. 대규모 건축 프로젝트에서는 건물의 각 부분을 개별적으로 모델링하여 전체 프로젝트를 관리하고 최적화할 수 있습니다. 또한, 분해된 모델은 유지보수와 수정 작업이 용이하여, 설계 변경에 유연하게 대응할 수 있습니다.
3D 모델링의 실제 적용 사례
제조업에서의 3D 모델링
제조업에서는 3D 모델링을 통해 제품의 설계, 시뮬레이션, 생산까지 모든 단계를 효율적으로 관리할 수 있습니다. 3D 모델링을 통해 설계 오류를 줄이고, 생산 비용을 절감하며, 제품 개발 시간을 단축할 수 있습니다.
건축 및 인테리어 디자인에서의 3D 모델링
건축 및 인테리어 디자인에서는 3D 모델링을 통해 건물의 구조와 인테리어를 시각적으로 표현하고, 고객에게 구체적인 이미지를 제공합니다. 이를 통해 디자인 의도를 명확히 전달하고, 프로젝트의 성공 가능성을 높일 수 있습니다.
의료 및 연구 분야에서의 3D 모델링
의료 및 연구 분야에서는 3D 모델링을 통해 인체 구조를 정밀하게 시뮬레이션하고, 수술 계획을 세우거나 연구 결과를 시각적으로 표현할 수 있습니다. 이를 통해 진단 정확성을 높이고, 연구의 효율성을 향상시킬 수 있습니다.
엔터테인먼트 및 게임 산업에서의 3D 모델링
엔터테인먼트 및 게임 산업에서는 3D 모델링을 통해 캐릭터, 배경, 특수 효과 등을 생동감 있게 표현할 수 있습니다. 이를 통해 현실감 넘치는 게임 환경을 조성하고, 사용자 경험을 극대화할 수 있습니다.
