[제조백과] 3축 MCT vs 5축 MCT

  • 5축
  • 3축
  • MCT

바로발주

|

2024-04-09

목차

    MCT와 CNC의 개념 이해

    MCT(Machining Center)의 정의

    MCT, 또는 가공 센터는 다양한 커팅 도구를 이용하여 금속, 플라스틱 등 다양한 재료를 절단하고, 드릴링, 밀링하는 복합 기계를 의미합니다. 한 대의 MCT는 여러 가지 가공 작업을 수행할 수 있으며, 제품 제조 과정을 단순화하고 생산 효율을 높입니다.

    CNC(Computer Numerical Control) 가공 기술 소개

    CNC는 '컴퓨터 수치 제어' 기술로, 컴퓨터의 지시에 따라 기계가 자동으로 가공 작업을 수행하는 혁신적인 방법입니다. 이 기술을 통해 복잡한 설계도면을 정밀하게 실현할 수 있으며, 높은 정밀도와 반복성을 가진 제품을 대량으로 생산할 수 있습니다.

    3축 가공과 5축 가공의 기본 원리

    3축 가공은 X, Y, Z 세 축으로 구성되어 있으며, 가장 기본적인 형태의 CNC 가공입니다. 이에 반해, 5축 가공은 기존 3축에 두 개의 추가 회전 축을 포함하여, 더 복잡한 각도와 위치에서의 가공이 가능하게 합니다. 5축 가공은 고도로 복잡한 부품과 형상을 효율적으로 가공할 수 있는 장점을 제공합니다.

    3축 MCT의 특징 및 적용 분야

    3축 MCT의 기술적 특성

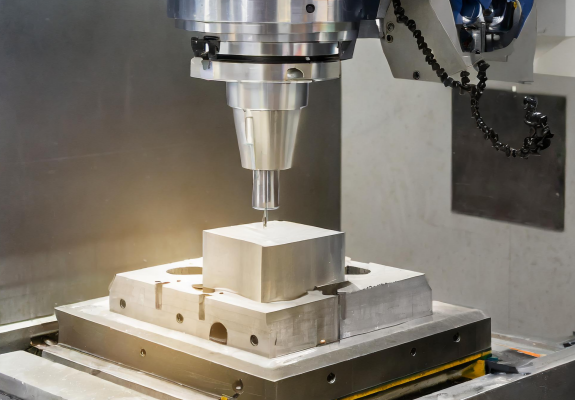

    3축 MCT로 가공하고 있는 사진이다.

    3축 MCT는 가공 대상물을 세 방향에서 접근하여 가공할 수 있는 기계로, 다양한 형태의 부품 제작에 사용됩니다. 이러한 기계는 특히 평면이나 단순 곡면 가공에 적합하며, 정밀도가 요구되는 작업에 널리 사용됩니다. 3축 MCT의 가장 큰 장점은 상대적으로 간단하게 고정밀 가공을 할 수 있다는 점과 비용 효율성입니다.

    적합한 제품 및 산업 분야

    3축 MCT는 자동차 부품, 기계 부품, 공구 제작 등 다양한 산업 분야에서 활용됩니다. 특히, 대량 생산이 필요한 제품이나 단순한 형상의 부품 제작에 이상적입니다. 또한, 항공 우주 산업에서도 정밀한 부품을 제작하는 데 필요한 기초 가공 작업으로 활용되고 있습니다.

    3축 MCT 가공의 장점과 한계

    3축 MCT의 주요 장점은 기계의 단순성 때문에 유지보수가 용이하다는 점입니다. 또한, 비교적 낮은 비용으로 고품질의 가공이 가능합니다. 그러나 복잡한 형상이나 깊은 내부 가공이 필요한 작업에는 한계가 있으며, 이 경우 5축 MCT가 더 적합할 수 있습니다.

    5축 MCT의 특징 및 적용 분야

    5축 MCT의 고유한 기능성

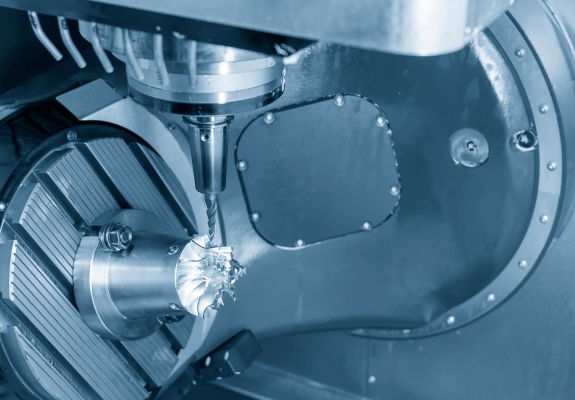

    5축 MCT로 가공하고 있는 사진이다.

    5축 MCT(다축 가공 센터)는 X, Y, Z 세 축 외에도 A와 B축을 추가로 조정할 수 있어, 다양한 각도에서 가공할 수 있습니다. 5축 MCT를 사용하여 복잡한 형상을 정밀하게 가공할 수 있으며 3축으로는 어려운 가공도 대부분 가공할 수 있습니다.

    복잡한 형상 가공의 가능성

    5축 MCT의 가장 큰 장점 중 하나는 복잡한 형상과 곡선을 매우 정밀하게 가공할 수 있다는 것입니다. 이는 항공우주 산업, 의료 기기 제조, 자동차 부품 제작 등에서 특히 중요한 요소로 작용합니다. 항공우주 산업에서는 복잡한 구조의 부품을 한 번에 가공함으로써 제작 시간과 비용을 절감하고 있습니다. 의료 분야에서는 인체 이식용 부품의 정밀 가공에 필수적입니다. 자동차 산업에서는 고성능 엔진 부품의 제작에 활용됩니다. 이 외에도, 5축 MCT는 가구 제작, 전자 기기 부품, 정밀 금형 제작 등 거의 모든 분야에서 사용되고 있습니다.

    3축 MCT vs 5축 MCT

    가공 정밀도와 효율성의 비교

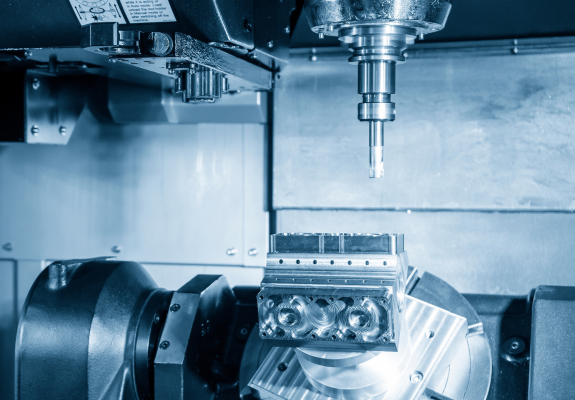

    5축 MCT로 가공하고 있는 사진이다.

    3축 MCT와 비교했을 때, 5축 MCT는 훨씬 높은 가공 정밀도와 효율성을 자랑합니다. 5축 MCT는 복잡한 부품을 단일 설정으로 완성할 수 있으며, 이는 작업 과정에서 발생할 수 있는 오류를 최소화하고, 가공물의 품질을 향상시킵니다.

    생산 시간 및 비용 절감 효과

    5축 MCT는 가공 시간을 크게 단축시키며, 이는 생산 비용 절감으로 이어집니다. 단일 설치로 여러 가공 공정을 완료할 수 있기 때문에, 부품을 다시 세팅하거나 기계를 교체하는 시간이 필요 없습니다. 이는 대량 생산에서 경쟁력을 제공합니다.

    복잡한 형상과 어려운 각도 가공의 용이성

    5축 MCT로 가공한 복잡한 형상의 제품 사진이다.

    3축 MCT는 복잡한 형상의 가공이 어려울 수 있지만, 5축 MCT는 어려운 각도나 복잡한 디자인도 쉽고 정밀하게 가공할 수 있습니다. 5축 MCT는 가공물이 회전할 수 있는 2개의 축이 추가로 있기 때문입니다.

    가공 기술 선택을 위한 고려사항

    '3축 MCT'와 '5축 MCT' 중 나에게 적절하 가공 방식을 선택하기 전에 고려해야 할 몇 가지 요소들을 살펴보겠습니다.

    제품의 복잡성과 정밀도 요구사항

    3축 MCT는 단순 또는 중간 정도의 복잡성을 가진 제품에 적합하며, 기본적인 형상을 빠르고 효율적으로 가공할 수 있습니다. 반면, 5축 MCT는 고도로 복잡한 형상과 어려운 각도에서의 가공이 가능해, 더 정교하고 정밀한 작업에 필수적입니다.

    생산 비용 및 시간 효율성

    생산 비용과 시간은 모든 제조 과정에서 중요한 고려 사항입니다. 3축 MCT는 일반적으로 설정 시간이 짧고, 단순한 가공 작업에 있어서 비용 효율적입니다. 이에 반해, 5축 MCT는 초기 투자 및 운영 비용이 더 높을 수 있지만, 복잡한 가공 작업을 한 번에 완성할 수 있어 장기적으로는 시간과 비용을 절약할 수 있습니다.

    장비 투자 비용과 운영 능력

    장비의 투자 비용과 운영 능력 또한 중요한 결정 요인입니다. 3축 MCT는 비교적 저렴한 투자 비용으로 시작할 수 있으며, 운영 및 유지 보수가 간단합니다. 반면, 5축 MCT는 높은 초기 투자 비용이 필요하고, 운영 및 유지 보수에 더 전문적인 기술이 요구됩니다. 따라서, 현재 자원과 장기적 계획을 고려하여 가장 적합한 기술을 선택해야 합니다.

    3축과 5축 MCT 가공 기술의 미래와 혁신

    제조 기술의 발전은 멈추지 않는 한, 우리는 더 빠르고, 더 정확하며, 더 경제적인 생산 방법을 모색하게 됩니다. 3축 및 5축 MCT 기술도 이러한 변화의 흐름 속에서 계속해서 발전하고 있습니다.

    기술 발전의 현재와 전망

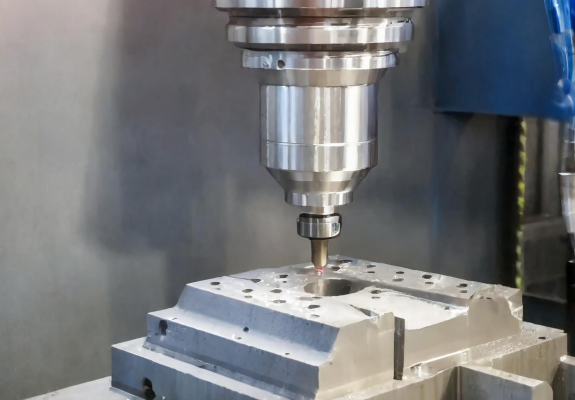

    3축 MCT로 가공하고 있는 사진이다.

    3축 및 5축 MCT 기술은 이미 상당한 발전을 이루었으며, 이러한 추세는 앞으로도 계속될 것입니다. 5축 MCT의 경우, 더욱 복잡한 형상과 정밀한 작업을 가능하게 하는 새로운 알고리즘과 소프트웨어의 개발로 더욱 눈에 띄는 발전을 보일 것으로 예상됩니다.

    새로운 소재와 제조 기법의 적용 사항

    혁신적인 소재와 제조 기법의 개발은 3축 및 5축 MCT 기술의 활용 범위를 넓혀줍니다. 경량화, 고강도, 환경 친화적인 소재의 사용이 증가함에 따라, 이러한 소재들을 효과적으로 가공할 수 있는 기술의 필요성이 더욱 커지고 있습니다.

    제조업의 지속 가능성과 환경적 고려

    지속 가능한 제조는 오늘날 제조업에서 가장 중요한 화두 중 하나입니다. 3축 및 5축 MCT 기술은 에너지 효율성을 높이고, 재료 낭비를 줄이는 방향으로 발전하고 있습니다. 이러한 혁신은 제조업이 환경적 책임을 다하면서도 경제적으로 효율적으로 운영될 수 있도록 돕습니다.
