[제조백과] 필렛과 모따기 완벽 가이드

  • 필렛
  • 모따기

바로발주

|

2024-07-05

목차

    필렛이란 무엇인가요?

    필렛이란 무엇인가요?

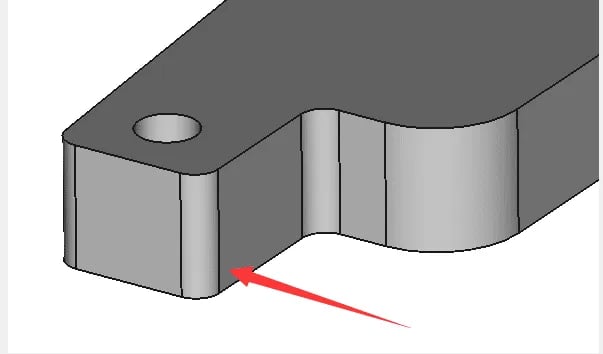

    이미지 출처: Medium

    필렛의 정의 및 목적

    필렛(Fillet)은 기계 부품이나 구조물에서 날카로운 모서리를 둥글게 처리하는 작업을 의미합니다. 필렛의 주요 목적은 응력 집중을 줄여 부품의 강도와 내구성을 높이는 것입니다. 날카로운 모서리는 쉽게 파손되거나 마모될 수 있어 필렛 처리를 통해 부드럽게 완화시킵니다. 이는 제품의 수명을 연장하고 안전성을 증가시키는 중요한 역할을 합니다.

    필렛의 종류

    필렛의 종류

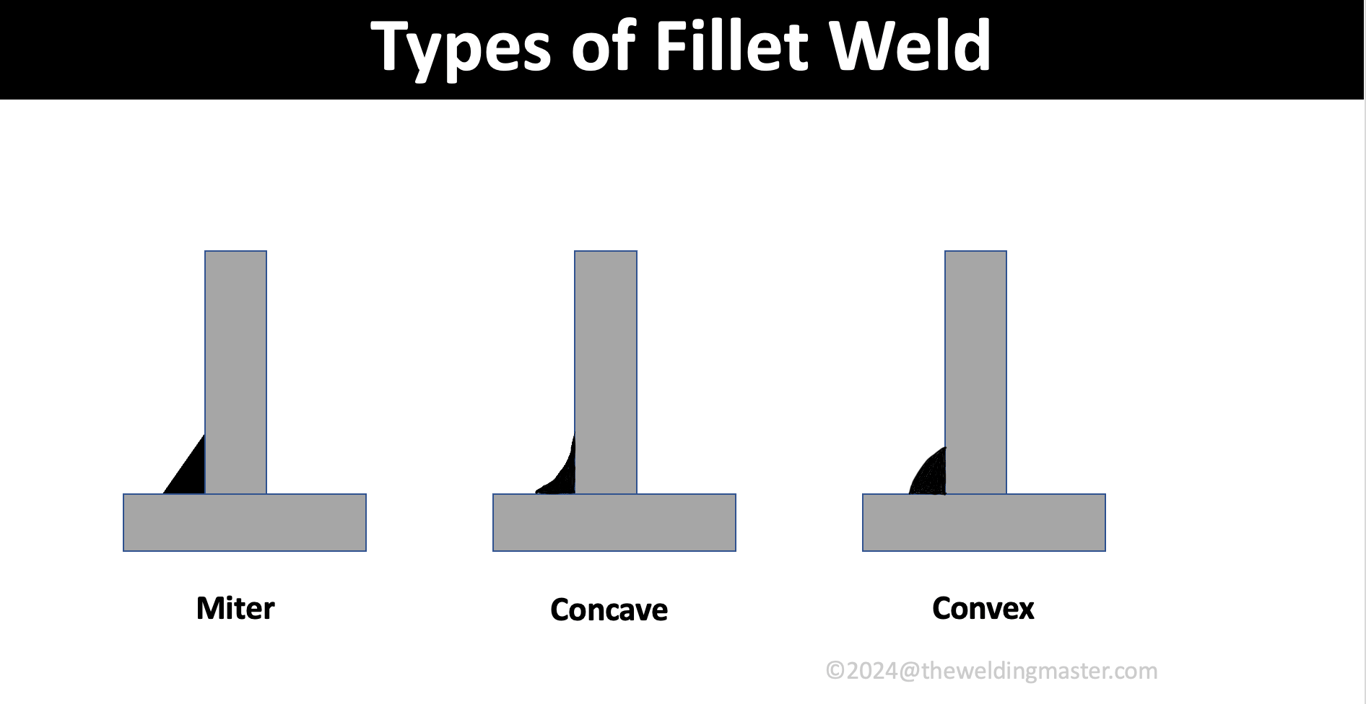

    이미지 출처: theweldingmaster

    • 오목한 필렛(Concave Fillet): 부품의 내부 모서리에 적용되어 날카로운 코너를 둥글게 처리합니다. 오목한 필렛은 응력 집중을 최소화하고 내부 구조의 강도를 높이는 데 효과적입니다.
    • 볼록한 필렛(Convex Fillet): 부품의 외부 모서리에 적용되어 부드러운 외관을 제공합니다. 볼록한 필렛은 외부 충격을 흡수하고 미적 가치를 더해주는 동시에 부품의 내구성을 강화합니다.
    • 마이터 필렛(Miter Fillet): 두 면이 만나는 지점에 45도 각도로 가공하여 형성된 필렛입니다. 마이터 필렛은 시각적으로 깔끔한 외관을 제공하며, 조립 시 간섭을 최소화합니다

    필렛의 주요 기능

    • 기계적 특성 향상: 필렛은 부품의 응력 집중을 줄여 기계적 강도를 향상시킵니다. 이는 특히 금속 부품에서 중요한데, 응력이 집중된 부분은 쉽게 피로 파괴가 발생할 수 있습니다.
    • 제조 가능성 증가: 필렛은 제조 과정에서 공구의 이동을 원활하게 하고, 가공 시간을 단축시킵니다. 필렛 처리는 가공 공구의 마모를 줄이고, 제조 효율성을 높입니다.
    • 시각적 미학: 필렛 처리는 부품의 외관을 부드럽고 미적으로 아름답게 만듭니다. 이는 제품 디자인에서 중요한 요소로 작용하며, 사용자 경험을 향상시키는 데 기여합니다.

    모따기란 무엇인가요?

    모따기란 무엇인가요?

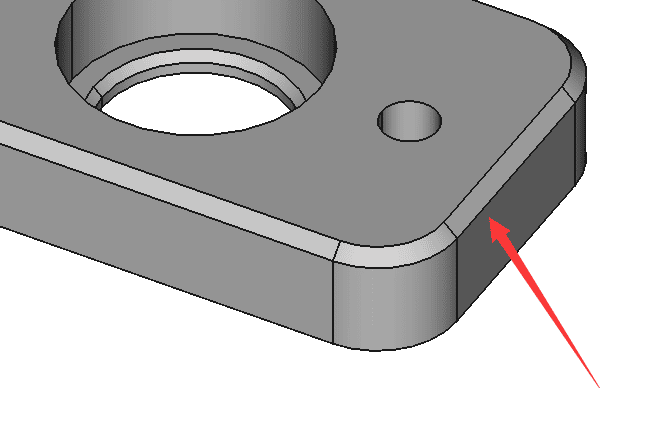

    이미지 출처: Medium

    모따기의 정의 및 목적

    모따기(Chamfer)는 부품의 날카로운 모서리를 경사진 면으로 가공하여 부드럽게 처리하는 작업을 의미합니다. 모따기의 주요 목적은 부품의 안전성을 향상시키고, 조립 과정을 용이하게 만드는 것입니다. 날카로운 모서리는 다치기 쉽고, 조립 시 방해가 될 수 있어 모따기 처리를 통해 이러한 문제를 해결합니다.

    모따기의 종류

    • 내부 모따기: 부품의 내부 모서리에 적용되어 경사진 면을 형성합니다. 내부 모따기는 조립 시 맞물림을 쉽게 하고, 내부 응력을 분산시킵니다.
    • 외부 모따기: 부품의 외부 모서리에 적용되어 부드러운 경사를 제공합니다. 외부 모따기는 부품의 취급 시 안전성을 높이고, 조립 시 간섭을 줄여줍니다.

    모따기의 주요 기능

    • 스트레스 감소: 모따기는 응력 집중을 완화하여 부품의 강도와 내구성을 증가시킵니다. 이는 특히 고부하를 받는 부품에서 중요합니다.
    • 안전성 향상: 날카로운 모서리를 제거하여 부품의 취급 시 안전성을 높입니다. 이는 작업자의 부상을 예방하고, 제품의 안전성을 높입니다.
    • 조립 용이성: 모따기는 조립 시 부품 간의 간섭을 줄이고, 맞물림을 원활하게 합니다. 이는 조립 시간을 단축시키고, 생산성을 향상시킵니다.



    필렛과 모따기의 차이점

    필렛과 모따기의 차이점

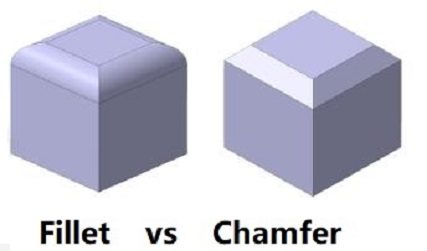

    이미지 출처: worthyhardware

    항목 필렛 (Fillet) 모따기 (Chamfer)
    모양 둥근 모서리를 형성하여 부드럽고 연속적인 외관을 제공 경사진 면을 형성하여 날카로운 모서리를 제거하고, 명확한 경계를 만듦
    제조 용이성 공구의 이동이 부드럽고 연속적으로 이루어지며, 공구의 마모를 줄임 특정 각도로 공구를 이동시켜야 하며, 공정이 단순하지만 날카로운 모서리를 남길 수 있음
    비용과 시간 효율성 복잡한 형태를 가공하는 데 더 많은 시간이 필요하지만, 공구 마모가 적어 장기적으로 비용 효율적 단순한 경사면을 형성하기 때문에 빠르게 가공할 수 있으며, 초기 비용이 적지만 공구 마모가 발생할 수 있음
    스트레스 집중 및 분포 응력을 부드럽게 분산시켜 피로 파괴를 방지 응력을 특정 지점에 집중시키지 않지만, 경사진 면에서 응력이 발생할 수 있음
    시각적 미학과 내구성 부드럽고 연속적인 외관을 제공하여 미적 가치를 높임 명확한 경계를 제공하여 기술적이고 깔끔한 외관을 만듦



    필렛 및 모따기의 실용적인 사용 사례

    필렛 및 모따기의 실용적인 사용 사례

    부품의 외부 가장자리 처리

    • 필렛: 부드러운 외관을 제공하고, 외부 충격을 흡수하여 부품의 내구성을 높입니다.
    • 모따기: 명확한 경사를 제공하여 취급 시 안전성을 높이고, 조립 시 간섭을 줄입니다.

    홀 및 구멍의 가장자리 처리

    • 필렛: 응력을 분산시켜 홀의 내구성을 높이고, 크랙 발생을 방지합니다.
    • 모따기: 구멍의 삽입을 용이하게 하고, 조립 시 간섭을 줄입니다.

    금형 가공 및 플라스틱 부품 제작 시 고려사항

    • 필렛: 금형의 내구성을 높이고, 플라스틱 부품의 시각적 결함을 방지합니다.
    • 모따기: 금형 가공을 용이하게 하고, 플라스틱 부품의 조립을 간소화합니다.



    필렛과 모따기를 선택할 때 고려해야 할 요소

    고려 요소 필렛 (Fillet) 모따기 (Chamfer)
    가공 시간 및 비용 초기 가공 시간이 더 길지만, 공구 마모가 적어 장기적으로 비용 효율적 초기 가공 시간이 짧지만, 공구 마모가 발생할 수 있어 장기적으로 비용이 증가할 수 있음
    스트레스 분포와 집중 응력을 부드럽게 분산시켜 피로 파괴를 방지 응력을 특정 지점에 집중시키지 않지만, 경사진 면에서 응력이 발생할 수 있음
    안전성과 내구성 부드러운 외관을 제공하여 부품의 안전성을 높이고, 내구성을 증가시킴 경사를 제공하여 취급 시 안전성을 높이고, 내구성을 증가시킴
    조립 효율성과 시각적 미학 부드러운 외관을 제공하여 조립 시 간섭을 줄이고, 미적 가치를 높임 명확한 경사를 제공하여 조립 시 간섭을 줄이고, 기술적이고 깔끔한 외관을 만듦



    필렛과 모따기의 제조 방법

    필렛 제조 방법

    • 엔드 밀링: 절삭 공구를 사용하여 부품의 모서리를 둥글게 가공합니다.
    • 레이저 절단: 레이저 빔을 사용하여 정밀하게 모서리를 둥글게 절단합니다.
    • 스탬핑: 금속판을 스탬핑 기계로 눌러 필렛을 형성합니다.
    • 3D 프린팅: 3D 프린터를 사용하여 원하는 필렛 모양을 정밀하게 생성합니다.

    모따기 제조 방법: 가공, 수작업

    • 가공: 절삭 공구를 사용하여 부품의 모서리를 경사진 면으로 가공합니다.
    • 수작업: 연마 도구를 사용하여 부품의 모서리를 수작업으로 경사진 면으로 다듬습니다.



    필렛 및 모따기의 비용 절감 방법

    가장자리 처리량 최소화

    가장자리 처리량을 최소화하여 비용을 절감할 수 있습니다. 필요 없는 모서리 처리를 줄이고, 필렛과 모따기 작업을 최적화하여 생산성을 높입니다.

    후속 처리를 고려한 설계

    후속 처리를 고려하여 설계함으로써 비용을 절감할 수 있습니다. 후속 공정에서 추가적인 가공이나 수작업이 필요 없도록 설계 단계에서 필렛과 모따기를 최적화합니다.

    가장자리 처리 표준화

    가장자리 처리를 표준화하여 비용을 절감할 수 있습니다. 동일한 기준을 적용하여 생산 공정을 단순화하고, 품질을 유지하면서 비용을 절감합니다.

    공급업체 비교를 통한 비용 효율성

    여러 공급업체와 가격 및 서비스를 비교하여 비용 효율성을 극대화할 수 있습니다. 가장 경쟁력 있는 공급업체를 선택하여 품질을 유지하면서 비용을 절감할 수 있습니다.
