[제조백과] 프로파일 밀링이란?

  • 밀링
  • 프로파일밀링

바로발주

|

2024-06-11

목차

    프로파일 밀링 개요

    프로파일 밀링 정의

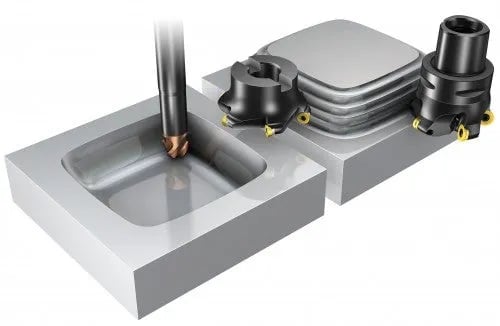

    프로파일 밀링 기계

    이미지 출처: Sandvick

    프로파일 밀링은 밀링 공정의 한 형태로, 특정한 형상을 가진 공작물의 외형 또는 내부를 가공하는 데 사용됩니다. 이 공정은 주로 복잡한 형상, 곡선 및 윤곽을 정밀하게 가공하는 데 적합하며, 주로 금형, 다이 및 복잡한 기계 부품의 제조에 사용됩니다. 프로파일 밀링에서는 다양한 도구와 전략을 활용하여 정밀도를 높이고 작업 효율을 극대화합니다. 이는 CAD 모델을 기반으로 하여 CNC 머신을 통해 정밀하게 제어됩니다. 프로파일 밀링은 고도의 정밀도와 반복성을 제공하며, 다양한 재료에 적용 가능합니다. 이 공정을 통해 고도의 정밀도를 요구하는 항공, 자동차, 전자 부품 등 다양한 산업에서 활용되고 있습니다.

    프로파일 밀링의 주된 목적은 공작물의 특정한 형태와 치수를 정밀하게 가공하는 것입니다. 이를 위해 다양한 밀링 커터와 전략을 사용하여 최적의 가공 조건을 설정하고, 공정 중 발생할 수 있는 변수를 효과적으로 관리합니다. 프로파일 밀링은 2축, 3축, 4축, 5축 등 다양한 축의 CNC 머신을 사용하여 복잡한 형상을 정밀하게 가공할 수 있습니다.

    주요 적용 분야

    프로파일 밀링은 여러 산업에서 중요한 역할을 합니다. 특히, 복잡한 형상과 높은 정밀도를 요구하는 부품을 제작하는 데 매우 유용합니다. 주요 적용 분야는 다음과 같습니다:

    • 금형 및 다이 제조: 금형 및 다이는 복잡한 형상과 높은 정밀도가 요구되기 때문에 프로파일 밀링이 주로 사용됩니다. 금형 제조에서는 주로 플라스틱 사출 금형, 다이캐스팅 금형, 프레스 금형 등이 포함됩니다.
    • 항공우주 산업: 항공우주 산업에서는 엔진 부품, 기체 구조물 등 높은 정밀도와 견고성을 요구하는 부품을 제작하는 데 프로파일 밀링이 사용됩니다. 이 공정은 티타늄, 알루미늄 등 고강도 경량 소재를 가공하는 데 적합합니다.
    • 자동차 산업: 자동차 부품 중에서도 엔진 부품, 변속기 부품, 섀시 부품 등 정밀한 가공이 필요한 부품에 프로파일 밀링이 사용됩니다. 특히, 복잡한 형상의 금속 부품을 제작하는 데 유용합니다.
    • 전자기기 제조: 스마트폰, 노트북, 태블릿 등 전자기기의 외관과 내부 부품의 정밀 가공에 프로파일 밀링이 사용됩니다. 금속 케이스, 힌지, 연결 부품 등의 제작에 유리합니다.
    • 의료기기 제조: 의료기기 제조에서는 정밀도와 청결도가 매우 중요합니다. 프로파일 밀링은 인공관절, 임플란트, 수술 도구 등 고정밀 부품을 제작하는 데 적합합니다.

    이처럼 프로파일 밀링은 다양한 산업에서 정밀 가공을 필요로 하는 부품 제작에 필수적인 역할을 하며, 지속적으로 발전하는 기술과 함께 그 적용 범위도 넓어지고 있습니다.



    프로파일 밀링 공정

    황삭/준황삭

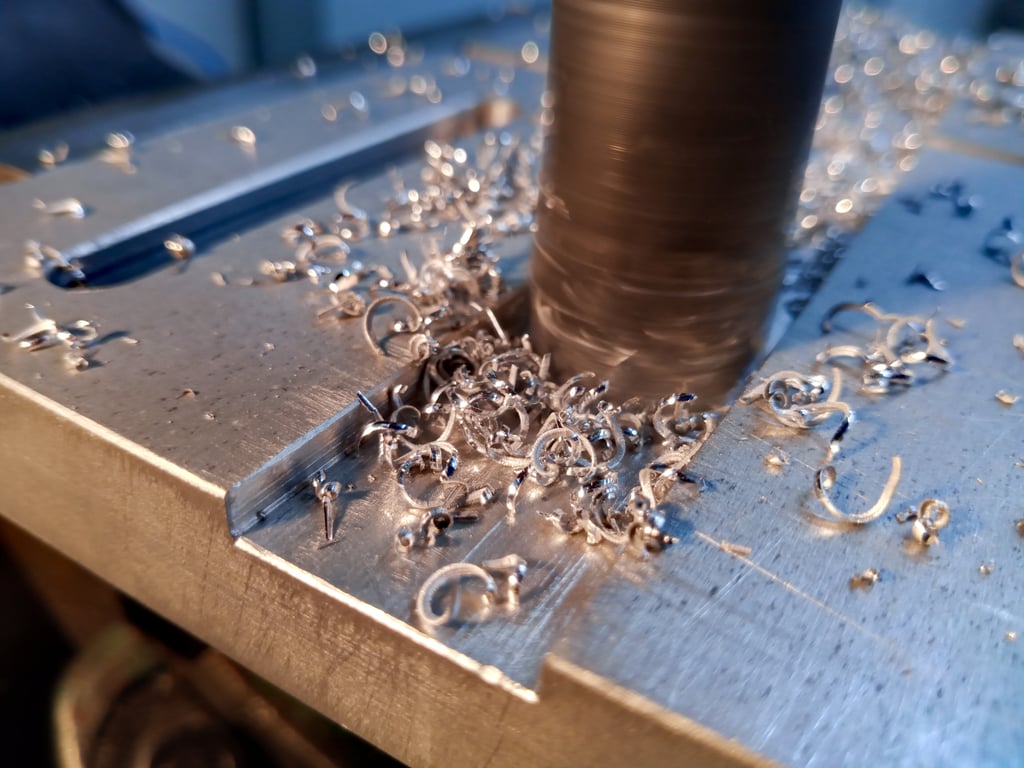

    프로파일 밀링으로 황삭 중인 장면

    황삭은 프로파일 밀링 공정의 초기 단계로, 주로 공작물에서 많은 양의 소재를 빠르게 제거하는 데 초점을 맞춥니다. 황삭 공정은 대체로 거친 표면을 생성하며, 최종 형상에 가까운 형태로 공작물을 가공합니다. 황삭 단계에서는 대형 절삭 공구와 높은 절삭 속도를 사용하여 생산성을 극대화합니다.

    준황삭은 황삭과 정삭 사이의 중간 단계로, 공작물의 형상을 더 정밀하게 다듬는 과정입니다. 준황삭은 표면의 거칠기를 줄이고, 최종 형상에 더욱 근접하도록 가공합니다. 이 단계에서는 중간 크기의 절삭 공구와 적절한 절삭 속도를 사용하여 정밀도와 효율성을 균형 있게 유지합니다.

    황삭과 준황삭 공정은 밀링 작업의 초기 단계에서 매우 중요한 역할을 하며, 이 단계에서 가공된 형상이 정삭 공정의 품질에 직접적인 영향을 미칩니다. 따라서 황삭과 준황삭 단계에서는 공구 선택, 절삭 조건, 절삭 경로 등을 신중하게 고려하여 최적의 가공 조건을 설정해야 합니다.

    준정삭

    준정삭은 프로파일 밀링 공정에서 매우 중요한 단계로, 공작물의 형상을 최종 형태에 가까운 상태로 다듬는 과정입니다. 이 단계에서는 표면의 거칠기를 크게 줄이고, 높은 정밀도를 달성하기 위해 세밀한 가공이 이루어집니다. 준정삭에서는 중간 크기의 절삭 공구와 적절한 절삭 속도를 사용하여 공작물의 표면 품질을 향상시키고, 최종 정삭 단계에서 필요한 가공량을 최소화합니다.

    준정삭 단계에서는 공작물의 형상 오차를 최소화하기 위해 절삭 경로를 최적화하고, 절삭 공구의 마모를 줄이는 전략을 사용합니다. 또한, 공구 경로의 효율성을 높이기 위해 CAM 소프트웨어를 활용하여 정밀한 경로 계획을 수립합니다. 준정삭은 최종 제품의 품질에 큰 영향을 미치므로, 공구 선택과 절삭 조건을 신중하게 설정하는 것이 중요합니다.

    정삭

    정삭은 프로파일 밀링 공정의 최종 단계로, 공작물의 표면을 최종 형태로 다듬는 과정입니다. 이 단계에서는 매우 높은 정밀도와 우수한 표면 품질을 달성하기 위해 세밀한 절삭 공구와 낮은 절삭 속도를 사용합니다. 정삭 공정에서는 공작물의 최종 형상을 정확하게 구현하고, 표면의 미세한 결함을 제거하여 완벽한 품질을 보장합니다.

    정삭 단계에서는 절삭 공구의 마모를 최소화하고, 공작물의 형상 오차를 완전히 제거하기 위해 정밀한 공구 경로를 계획합니다. 또한, 최종 제품의 품질을 최적화하기 위해 공구의 상태를 지속적으로 모니터링하고, 필요한 경우 공구를 교체하여 가공 품질을 유지합니다. 정삭은 최종 제품의 품질을 결정짓는 중요한 단계이므로, 공구 선택과 절삭 조건을 신중하게 설정하고, 정밀한 가공을 위한 모든 조건을 최적화하는 것이 중요합니다.



    프로파일 밀링을 위한 도구 선택

    프로파일 밀링은 다양한 산업에서 중요한 가공 공정으로 사용됩니다. 이 공정의 성공 여부는 선택한 도구에 크게 좌우되므로, 올바른 도구 선택이 필수적입니다. 주요 도구로는 직각 엔드밀, 볼 노즈 커터, 원형 인서트 커터가 있습니다. 각 도구의 특성과 용도에 대해 자세히 알아보겠습니다.

    직각 엔드밀

    직각 엔드밀은 가장 흔히 사용되는 밀링 도구 중 하나로, 다양한 재료에 적합합니다. 직각 엔드밀은 평평한 바닥과 날카로운 모서리로 구성되어 있어 직각형의 정확한 절삭이 가능합니다. 이는 주로 평면 밀링, 슬롯 밀링, 윤곽 밀링 등에 사용됩니다.

    주요 특징:

    • 높은 정밀도: 직각 엔드밀은 평면 및 직각 절삭에서 높은 정밀도를 제공합니다.
    • 다양한 소재 가공 가능: 금속, 합금, 플라스틱 등 다양한 소재에 사용할 수 있습니다.
    • 유연한 용도: 다양한 형태와 크기의 절삭 작업에 적합합니다.

    사용 팁:

    • 절삭 조건을 재료와 공구의 특성에 맞게 조절하여 공구 수명을 최대화하십시오.
    • 고속 절삭 시 냉각제를 사용하여 열 축적을 방지하십시오.

    볼 노즈 커터

    볼 노즈 커터는 반구형 끝을 가진 밀링 도구로, 곡면과 복잡한 3D 형상을 가공하는 데 이상적입니다. 주로 금형 제조와 같은 정밀 가공에서 사용됩니다.

    주요 특징:

    • 곡면 가공: 곡면과 경사진 표면을 매끄럽게 가공할 수 있습니다.
    • 정밀한 세부 작업: 복잡한 형상의 미세한 디테일을 가공하는 데 유리합니다.
    • 내구성: 고속 가공에서도 높은 내구성을 유지합니다.

    사용 팁:

    • 낮은 이송 속도로 작업하여 공구 마모를 최소화하십시오.
    • 적절한 절삭 유체를 사용하여 표면 품질을 향상시키십시오.

    원형 인서트 커터

    원형 인서트 커터는 탈착 가능한 인서트를 사용하는 밀링 도구로, 경제적이고 효율적인 가공이 가능합니다. 주로 대량 생산에서 활용됩니다.

    주요 특징:

    • 교체 용이: 인서트를 쉽게 교체할 수 있어 공구 비용을 절감할 수 있습니다.
    • 높은 생산성: 대량 가공에서 효율적입니다.
    • 다양한 재질: 인서트의 재질을 변경하여 다양한 소재에 대응할 수 있습니다.

    사용 팁:

    • 인서트의 재질과 코팅을 가공할 재료에 맞게 선택하십시오.
    • 정기적으로 인서트를 점검하고 교체하여 최상의 절삭 성능을 유지하십시오.

    프로파일 밀링 기계 부품 이미지

    프로파일 밀링의 최적화 전략

    프로파일 밀링의 효율성과 품질을 높이기 위해서는 다양한 최적화 전략을 적용해야 합니다. 진동 감소와 일정한 스톡 유지가 대표적인 최적화 전략입니다.

    진동 감소 방법

    밀링 작업 중 진동은 공구 마모를 가속화하고 가공 품질을 저하시킬 수 있습니다. 따라서 진동을 최소화하는 것이 중요합니다.

    주요 방법:

    • 공구 고정 안정성: 공구와 공작물을 단단히 고정하여 진동을 줄입니다.
    • 절삭 조건 조정: 절삭 속도와 이송 속도를 최적화하여 진동을 줄입니다.
    • 진동 흡수 장치 사용: 진동 흡수 장치를 사용하여 공구의 진동을 줄입니다.

    추가 팁:

    • 공구의 길이를 최소화하여 레버리지 효과로 인한 진동을 줄입니다.
    • 절삭 경로를 계획하여 급격한 방향 전환을 피하십시오.

    일정한 스톡의 이점

    일정한 스톡을 유지하는 것은 공구 수명과 가공 품질을 향상시키는 데 중요합니다. 이는 절삭 부하를 균일하게 분배하여 공구 마모를 줄이고, 일정한 표면 품질을 유지하는 데 도움이 됩니다.

    주요 이점:

    • 공구 수명 연장: 균일한 절삭 부하는 공구의 마모를 줄여 수명을 연장합니다.
    • 일관된 품질: 일정한 절삭 부하는 일관된 표면 품질을 보장합니다.
    • 효율성 향상: 균일한 작업 부하로 가공 시간을 단축할 수 있습니다.

    추가 팁:

    • 가공 경로를 계획하여 스톡을 일정하게 유지하십시오.
    • 고정밀 장비를 사용하여 절삭 깊이와 이송 속도를 정확하게 제어하십시오.



    프로파일 밀링에서 발생하는 문제 해결

    공구 파손 원인과 해결 방법

    프로파일 밀링 작업 중 공구 파손은 흔히 발생하는 문제입니다. 공구가 파손되면 생산성이 크게 저하되고 비용이 증가하기 때문에 그 원인을 파악하고 적절한 해결 방법을 찾는 것이 중요합니다.

    공구 파손의 주요 원인:

    1. 과도한 절삭 속도: 너무 높은 절삭 속도로 작업을 진행하면 공구에 과부하가 걸려 쉽게 파손될 수 있습니다. 이는 특히 금속과 같은 강도가 높은 소재를 밀링할 때 문제가 됩니다.
    2. 부적절한 절삭 조건: 절삭 깊이와 이송 속도가 적절하지 않으면 공구에 과도한 압력이 가해져 파손될 수 있습니다.
    3. 공구 재질의 부적합성: 가공할 소재에 맞지 않는 공구 재질을 사용할 경우 공구가 쉽게 마모되거나 파손됩니다.
    4. 냉각제 부족: 적절한 냉각제가 공급되지 않으면 공구의 열 관리가 어려워지고, 열에 의해 공구가 손상될 수 있습니다.

    공구 파손의 해결 방법:

    1. 적절한 절삭 속도 설정: 소재의 특성에 맞는 절삭 속도를 설정하여 공구에 과도한 부하가 걸리지 않도록 합니다. 가공 조건에 따라 절삭 속도를 조절하는 것이 중요합니다.
    2. 최적의 절삭 조건 설정: 절삭 깊이와 이송 속도를 조절하여 공구에 가해지는 압력을 분산시킵니다. 이를 위해 CAD/CAM 소프트웨어를 활용해 최적의 가공 경로를 설계할 수 있습니다.
    3. 적합한 공구 재질 선택: 가공할 소재에 맞는 공구 재질을 선택합니다. 예를 들어, 경질 합금 공구는 강도가 높은 소재를 가공할 때 유리합니다.
    4. 충분한 냉각제 공급: 가공 중에 적절한 냉각제를 충분히 공급하여 공구의 열을 효과적으로 관리합니다. 이는 공구 수명을 연장하고 파손을 방지하는 데 도움이 됩니다.

    열 마모 원인과 해결 방법

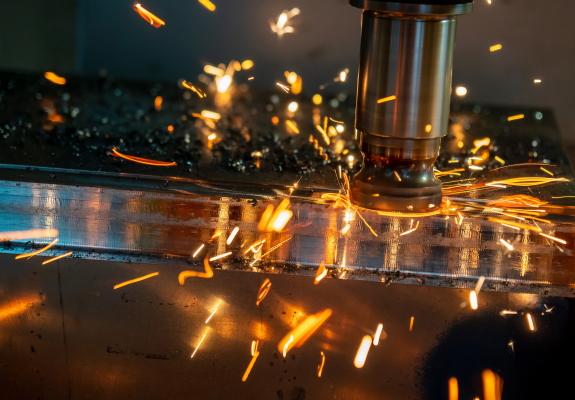

    프로파일 밀링 관리법

    프로파일 밀링 중 열 마모는 공구 수명을 단축시키고 가공 품질을 저하시키는 주요 원인 중 하나입니다. 열 마모를 줄이기 위해 그 원인을 이해하고 적절한 해결 방법을 찾는 것이 필요합니다.

    열 마모의 주요 원인:

    1. 고속 절삭: 높은 절삭 속도로 인해 공구와 소재 사이에 과도한 열이 발생하여 공구가 마모됩니다.
    2. 부적절한 냉각: 적절한 냉각제가 공급되지 않으면 공구의 열을 효과적으로 관리할 수 없어 열 마모가 발생합니다.
    3. 연마성 소재 가공: 연마성이 높은 소재를 가공할 때 공구가 빠르게 마모될 수 있습니다.

    열 마모의 해결 방법:

    1. 적절한 절삭 속도 조절: 소재의 특성에 맞는 절삭 속도를 설정하여 공구와 소재 사이에 발생하는 열을 최소화합니다.
    2. 충분한 냉각제 공급: 가공 중에 충분한 냉각제를 공급하여 공구의 열을 효과적으로 관리합니다. 냉각제의 종류와 공급 방식도 중요합니다.
    3. 적합한 공구 재질 선택: 열 마모에 강한 재질의 공구를 선택하여 공구 수명을 연장합니다. 예를 들어, 세라믹이나 코팅된 공구는 열 마모에 강합니다.

    절단 시 진동 원인과 해결 방법

    절단 시 진동은 가공 품질을 저하시킬 뿐만 아니라 공구 수명을 단축시키는 주요 원인입니다. 진동의 원인을 파악하고 적절한 해결 방법을 통해 이를 최소화하는 것이 중요합니다.

    진동의 주요 원인:

    1. 부적절한 공구 선택: 가공할 소재와 작업 조건에 맞지 않는 공구를 사용할 경우 진동이 발생할 수 있습니다.
    2. 과도한 절삭 깊이와 속도: 절삭 깊이와 속도가 너무 높으면 공구와 소재 사이에 진동이 발생합니다.
    3. 기계 설정의 불안정성: 기계 자체의 설정이 불안정하거나 고정이 제대로 되지 않은 경우 진동이 발생할 수 있습니다.

    진동의 해결 방법:

    1. 적합한 공구 선택: 가공할 소재와 작업 조건에 맞는 공구를 선택합니다. 진동을 줄이기 위해 보다 견고한 공구를 사용하는 것도 좋은 방법입니다.
    2. 최적의 절삭 조건 설정: 절삭 깊이와 속도를 조절하여 진동을 최소화합니다. CAD/CAM 소프트웨어를 활용해 최적의 가공 경로를 설계할 수 있습니다.
    3. 기계 설정 안정화: 기계의 설정을 안정화하고 고정을 철저히 하여 진동을 줄입니다. 기계의 유지보수도 정기적으로 실시하여 안정성을 확보합니다.
