[제조백과] 프레스 금형 알아보기

  • 프레스금형
  • 금형
  • 프레스

바로발주

|

2024-05-07

목차

    프레스 금형 소개

    프레스 금형이란?

    프레스 금형은 금속이나 비금속 재료를 가공하여 제품의 형태를 만들어 내는 데 사용되는 도구입니다. 이 금형은 프레스 기계와 함께 사용되며, 기계의 압력을 통해 원재료를 원하는 형태로 절단하고, 구부리고, 압축하는 등의 가공을 수행합니다. 프레스 금형은 자동차 부품, 가전제품, 건축 자재 등 다양한 산업 분야에서 필수적으로 사용되며, 대량 생산에 특히 적합합니다.

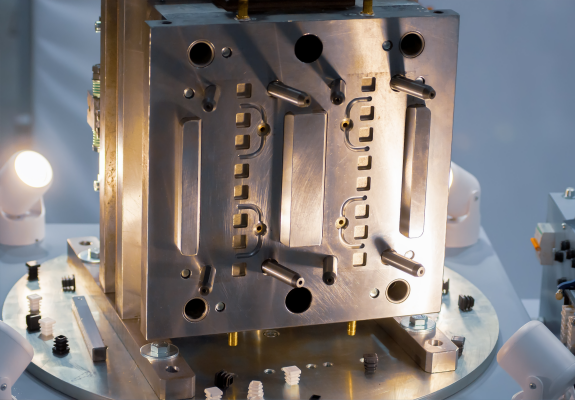

    프레스 금형 기계

    프레스금형 이전 컨텐츠 보러 가기

    👉🏻[바로Q&A] 사출 금형과 프레스 금형



    프레스 금형의 역사와 발전

    프레스 금형의 역사는 산업 혁명에서부터 시작되었습니다. 초기의 간단한 수동 프레스에서 시작하여, 점차 기계화 및 자동화 기술이 발전하면서 오늘날의 고도로 정교한 프레스 금형 기술에 이르렀습니다. 이러한 발전은 제품의 정밀도를 크게 향상시켰고, 대량 생산의 효율성을 높였습니다. 최근에는 디지털 기술과 결합하여 더욱 빠르고 정밀한 제작이 가능해졌으며, 사용자 맞춤형 제작도 간편해졌습니다.

    프레스 금형의 분류

    금형의 개요

    금형은 제품을 제작하기 위해 필요한 모양과 크기를 형성하는데 사용되는 주조 형이나 프레임입니다. 각 금형은 특정 재료와 가공 기술에 맞춰 설계되며, 제품의 복잡성과 생산량에 따라 다양한 유형의 금형이 사용됩니다. 금형의 설계와 제작은 매우 중요한 공정이며, 최종 제품의 품질에 직접적인 영향을 미칩니다.

    금형의 종류

    1. 프레스 금형 프레스 금형은 금속 시트를 프레스하는 데 사용되며, 일반적으로 금속의 절단, 성형, 드로잉 등에 사용됩니다. 이 금형은 높은 정밀도와 반복성을 요구하는 대량 생산에 적합하며, 자동차 산업에서 특히 중요한 역할을 합니다.
    2. 사출 금형 플라스틱 제품을 제조할 때 주로 사용되는 사출 금형은, 녹은 플라스틱을 금형 내부로 주입하여 경화시키는 방법으로 작동합니다. 이는 복잡한 형태와 섬세한 디테일을 가진 제품을 대량으로 생산할 수 있게 해 줍니다.
    3. 다이캐스팅 금형 금속 알로이를 고압으로 금형에 주입하여 제품을 만드는 다이캐스팅 금형은 주로 자동차 부품, 하드웨어 등의 제조에 사용됩니다. 이 금형은 높은 내구성과 정밀도가 요구되는 제품 제작에 적합합니다.

    프레스 금형 종류

    프레스 금형은 다양한 유형의 금속 가공에 필수적인 도구입니다. 각 금형의 종류는 특정 작업에 최적화되어 있으며, 그 구조와 기능에 따라 크게 다양합니다. 이번 섹션에서는 프레스 금형의 주요 종류들을 자세히 알아보겠습니다.

    단공정 금형

    프레스 금형 종류 중 단공정 금형으로 제작된 기계 부품

    단공정 금형은 하나의 작업을 수행하는 금형으로, 간단한 작업에 적합합니다. 이 금형은 단일 공정만을 수행하기 때문에 제작 비용이 낮고 유지 관리가 쉽습니다. 주로 작은 부품이나 단순한 형태의 제품을 생산할 때 사용되며, 생산성은 낮지만 소규모 또는 단순 작업에는 이상적입니다.

    컴파운드 금형

    컴파운드 금형은 여러 가지 작업을 동시에 수행할 수 있는 금형입니다. 이 금형은 한 번의 프레스 작동으로 두 개 이상의 작업을 완료할 수 있어, 생산 효율성을 크게 높일 수 있습니다. 예를 들어, 절단과 구멍 뚫기를 한 번에 수행할 수 있습니다. 컴파운드 금형은 복잡하지 않으면서도 다양한 작업이 필요한 제품에 적합합니다.

    프로그레시브 금형

    프로그레시브 금형은 연속적인 작업을 수행하여 복잡한 부품을 대량으로 생산할 수 있는 금형입니다. 이 금형은 여러 단계를 거쳐 제품을 하나씩 완성해 나가며, 각 단계는 재료의 이동을 통해 연속적으로 이루어집니다. 프로그레시브 금형은 높은 생산성과 효율성을 자랑하며, 자동차 산업 등 대량 생산이 필요한 분야에서 주로 사용됩니다.

    트랜스퍼 금형

    트랜스퍼 금형은 복수의 작업 스테이션에서 부품을 이동시키며 가공하는 금형입니다. 이 금형은 프로그레시브 금형과 비슷하지만, 부품을 자동으로 다음 스테이션으로 이동시키는 메커니즘을 갖추고 있어 더 복잡한 형태의 제품 제작이 가능합니다. 이 금형은 특히 크기가 크거나 복잡한 부품을 생산할 때 유용합니다.

    복합 금형

    복합 금형은 다양한 기능을 결합한 금형으로, 한 번의 프레스 작동으로 여러 가지 작업을 수행할 수 있습니다. 이 금형은 효율성과 다양성을 극대화하기 위해 설계되었으며, 고도의 기술이 요구됩니다. 복합 금형은 특히 복잡한 제품의 대량 생산에 적합합니다.

    프레스 가공과의 차이

    프레스 금형과 프레스 가공은 금속 가공 분야에서 중요한 역할을 하지만, 목적과 기능에서 명확한 차이가 있습니다. 이 섹션에서는 두 용어의 차이점을 명확히 하고, 프레스 가공의 다양한 방법과 그 특징을 살펴보겠습니다.

    프레스 금형과 프레스 가공의 개념 비교

    프레스 금형은 금속을 형태에 맞게 찍어내는 데 사용되는 도구입니다. 반면, 프레스 가공은 금형을 사용하여 금속 판재를 변형시키는 작업 과정을 말합니다. 즉, 프레스 금형은 프레스 가공을 수행하기 위한 필수적인 도구 중 하나로, 금형 없이는 프레스 가공 자체가 이루어질 수 없습니다.

    프레스 가공 방법의 종류 및 특징

    프레스 가공에는 여러 가지 방법이 있으며, 각기 다른 특징을 지닙니다. 주요 프레스 가공 방법으로는 벤딩, 드로잉, 포밍 등이 있습니다. 벤딩은 금속을 접는 과정을 통해 제품을 만드는 방법이며, 드로잉은 금속 판을 깊은 용기 모양으로 늘려 만드는 방법입니다. 포밍은 금속 판재를 복잡한 형태로 변형시키는 데 사용됩니다. 각 방법은 필요에 따라 선택되며, 특정 제품의 요구 사항에 가장 적합한 기술을 사용합니다.

    프레스 금형 구조와 기술

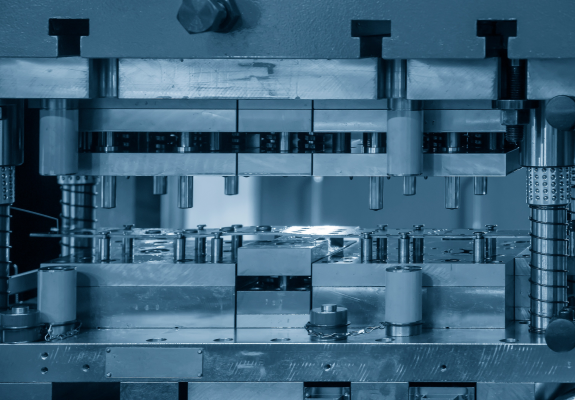

    프레스 금형 기계

    프레스 금형은 제조 공정에서 중요한 역할을 하며, 그 구조와 기술은 제품의 품질과 생산 효율에 크게 영향을 미칩니다. 이 섹션에서는 프레스 금형의 기본 구조와 현대 제조업에서 활용되는 주요 기술들을 자세히 살펴보겠습니다.

    기본 구조 (펀치, 스트리퍼, 다이)

    프레스 금형의 핵심 구성 요소로는 펀치, 스트리퍼, 다이가 있습니다. 펀치는 금속판을 찍어내는 데 사용되는 부분으로, 정밀한 설계가 필요합니다. 스트리퍼는 펀치가 금속판을 누른 후 판이 원래 위치로 돌아가는 것을 도와주며, 다이는 펀치에 의해 형상이 찍히는 부분입니다. 각 부품은 고도로 정밀하게 제작되어야 하며, 재료의 선택도 제품의 내구성과 직결되므로 매우 중요합니다.

    주요 기술 (CAD/CAM, 3D 프린팅, 자동화 기술)

    현대의 제조 기술은 빠르게 발전하고 있으며, 프레스 금형 제작에도 다양한 첨단 기술이 적용되고 있습니다. CAD/CAM 소프트웨어는 금형의 설계와 제작 과정을 효율적으로 만들어주며, 3D 프린팅 기술은 복잡한 형태의 금형을 빠르고 정확하게 제작할 수 있게 해줍니다. 또한, 자동화 기술은 일관된 품질을 유지하면서 생산 속도를 증가시키는 데 크게 기여하고 있습니다.

    프레스 금형의 제작과 사용

    금형 제작 과정

    프레스 금형의 제작 과정은 설계부터 시작하여, 재료의 선정, 가공, 조립, 테스트에 이르기까지 여러 단계를 포함합니다. 각 단계는 금형의 성능과 최종 제품의 품질에 직접적인 영향을 미치므로, 매우 세심한 주의가 필요합니다. 제작 과정에서 발생할 수 있는 문제를 최소화하기 위해, 철저한 계획과 정밀한 작업이 요구됩니다.

    금형 사용 시 고려 사항

    프레스 금형을 사용할 때는 금형의 상태를 주기적으로 확인하고, 올바른 작동 조건을 유지해야 합니다. 금형의 마모나 손상을 예방하기 위해, 적절한 윤활과 청결 유지가 필수적입니다. 또한, 제품의 사양에 따라 금형의 설정을 조정해야 할 수도 있습니다.

    유지보수와 관리 방법

    프레스 금형의 효율적인 유지보수와 관리는 금형의 수명을 연장시키고, 생산 효율을 최적화하는 데 중요합니다. 정기적인 검사와 필요에 따른 부품 교체는 불필요한 생산 중단을 방지하고, 최종 제품의 품질을 유지하는 데 도움을 줍니다. 유지보수 프로그램의 일환으로, 직원들의 교육과 훈련도 중요한 역할을 합니다.
