[제조백과] 페이스 밀링 vs 엔드 밀링

  • 밀링
  • 페이스밀링
  • 엔드밀링

바로발주

|

2024-06-10

목차

    서론

    페이스 밀링과 엔드 밀링의 정의

    페이스 밀링과 엔드 밀링은 금속 절삭 공정에서 중요한 두 가지 밀링 방식입니다. 페이스 밀링은 공구의 날이 공작물의 표면을 따라 이동하면서 재료를 제거하는 방식입니다. 주로 큰 평면을 가공하는 데 사용됩니다. 반면, 엔드 밀링은 공구의 끝 부분이 공작물에 직접 접촉하여 재료를 절삭하는 방식입니다. 이 방식은 홈을 파거나 좁은 공간을 가공하는 데 적합합니다. 두 밀링 방식 모두 다양한 도구와 기계를 사용하여 효율적인 가공을 가능하게 합니다.

    두 밀링 방식의 중요성

    페이스 밀링과 엔드 밀링은 각각의 특성과 장점 때문에 다양한 산업 분야에서 필수적인 역할을 합니다. 페이스 밀링은 큰 표면을 빠르게 평탄하게 만드는 데 유용하며, 엔드 밀링은 복잡한 형상을 가공하거나 정밀한 작업을 수행하는 데 적합합니다. 이러한 밀링 방식의 이해와 올바른 선택은 가공 품질과 효율성을 크게 향상시킬 수 있습니다. 따라서 두 밀링 방식을 잘 이해하고 적절히 활용하는 것은 제조 공정의 성능과 생산성을 높이는 데 중요한 요소입니다.



    페이스 밀링 이해하기

    페이스 밀링이란?

    페이스 밀링은 공구의 날이 공작물의 표면을 따라 이동하면서 재료를 제거하는 절삭 방식입니다. 이 방식은 주로 대형 평면을 가공할 때 사용되며, 공작물의 표면을 평탄하게 만드는 데 매우 효과적입니다. 페이스 밀링은 큰 절삭 깊이를 설정할 수 있어 효율적인 재료 제거가 가능하며, 대형 부품의 가공에 자주 사용됩니다. 이러한 특성으로 인해, 페이스 밀링은 자동차, 항공기, 중공업 등의 산업에서 널리 활용되고 있습니다.

    사용된 프로세스 및 도구

    페이스 밀링에는 다양한 프로세스와 도구가 사용됩니다. 페이스 밀링 공정은 일반적으로 다음과 같은 단계로 이루어집니다:

    페이스 밀링과 엔드 밀링의 정의



    1. 공구 선택: 가공할 재료와 가공 조건에 맞는 적절한 공구를 선택합니다. 일반적으로 페이스 밀링 커터는 다수의 절삭 날을 가지고 있어 넓은 면적을 효율적으로 가공할 수 있습니다.
    2. 공작물 설치: 공작물을 밀링 머신에 견고하게 고정합니다. 이는 가공 중 진동을 최소화하고 정확한 가공을 보장하는 데 중요합니다.
    3. 절삭 조건 설정: 절삭 속도, 이송 속도, 절삭 깊이 등의 조건을 설정합니다. 이는 가공 재료와 요구되는 표면 품질에 따라 다르게 설정됩니다.
    4. 가공 수행: 설정된 조건에 따라 페이스 밀링 공구를 사용하여 공작물을 가공합니다. 공구는 공작물 표면을 따라 이동하면서 재료를 제거하고 평탄한 표면을 만듭니다.

    페이스 밀링의 장점

    페이스 밀링의 주요 장점은 다음과 같습니다:

    1. 효율적인 재료 제거: 페이스 밀링은 큰 절삭 깊이와 빠른 이송 속도를 사용할 수 있어 대량의 재료를 신속하게 제거할 수 있습니다.
    2. 우수한 표면 품질: 적절한 조건에서 페이스 밀링은 매우 평탄하고 매끄러운 표면을 제공할 수 있습니다.
    3. 다양한 적용 가능성: 페이스 밀링은 다양한 재료와 다양한 형태의 공작물에 적용될 수 있습니다.
    4. 높은 생산성: 대형 부품의 가공에서 페이스 밀링은 높은 생산성을 자랑하며, 생산 시간 단축에 기여합니다.

    페이스 밀링의 단점

    페이스 밀링에도 몇 가지 단점이 있습니다:

    1. 높은 공구 비용: 페이스 밀링 커터는 일반적으로 고가의 공구로, 초기 투자 비용이 높을 수 있습니다.
    2. 복잡한 설정: 절삭 조건 설정이 복잡할 수 있으며, 잘못된 설정은 표면 품질 저하나 공구 수명 단축을 초래할 수 있습니다.
    3. 진동 문제: 대형 공작물이나 높은 절삭 깊이에서 진동 문제가 발생할 수 있으며, 이는 가공 품질에 영향을 미칠 수 있습니다.

    페이스 밀링에 적합한 재료

    페이스 밀링은 다양한 재료에 적합하지만, 특히 다음과 같은 재료에 효과적입니다:

    1. 강철 및 합금강: 페이스 밀링은 강철 및 합금강의 표면을 평탄하게 만드는 데 매우 효과적입니다.
    2. 알루미늄: 알루미늄과 같은 경금속도 페이스 밀링을 통해 높은 표면 품질을 얻을 수 있습니다.
    3. 주철: 주철은 높은 절삭 깊이와 빠른 이송 속도에서 잘 가공됩니다.

    페이스 밀링의 일반적인 응용 분야

    페이스 밀링은 다양한 응용 분야에서 사용됩니다:

    1. 자동차 산업: 엔진 블록, 실린더 헤드 등의 대형 부품 가공에 사용됩니다.
    2. 항공우주 산업: 항공기 구조물, 날개 등의 평면 가공에 적합합니다.
    3. 중공업: 대형 기계 부품, 금형 등의 가공에서 널리 사용됩니다.



    엔드 밀링 이해하기

    엔드 밀링이란?

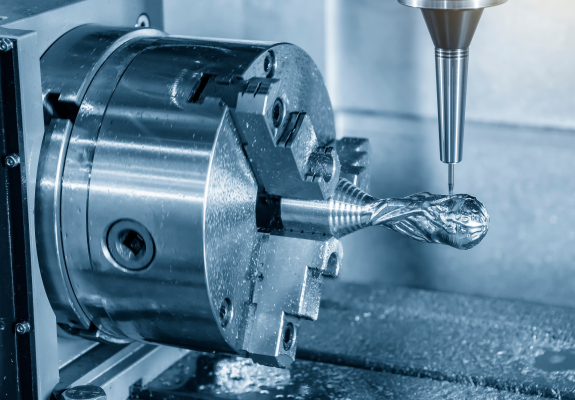

    엔드 밀링 동작 장면

    엔드 밀링은 회전하는 공구의 끝면과 측면을 사용하여 재료를 절삭하는 공정입니다. 일반적으로 엔드밀은 원통형의 공구로서, 절삭 날이 공구의 끝과 측면에 위치해 있습니다. 이 방법은 복잡한 형상을 정밀하게 가공할 수 있어 다양한 산업 분야에서 널리 사용됩니다. 엔드 밀링은 특히 정밀 가공이 필요한 부품 제작에 적합하며, 다양한 재료에 적용할 수 있습니다.

    사용된 프로세스 및 도구

    엔드 밀링에서 사용되는 주요 도구는 엔드밀입니다. 엔드밀은 일반적으로 고속강(HSS) 또는 초경합금으로 만들어지며, 다양한 크기와 형상이 있습니다. 엔드밀은 주로 CNC 밀링 기계에서 사용되며, 공구의 회전 속도와 이송 속도를 조절하여 정밀한 가공을 수행할 수 있습니다. 프로세스는 일반적으로 공작물을 고정한 후, CNC 기계의 프로그램에 따라 공구가 움직이며 절삭을 진행합니다.

    엔드 밀링의 장점

    엔드 밀링의 주요 장점은 다음과 같습니다. 첫째, 높은 정밀도로 복잡한 형상을 가공할 수 있습니다. 이는 공구의 끝면과 측면을 모두 사용할 수 있기 때문입니다. 둘째, 다양한 재료에 적용할 수 있습니다. 금속, 플라스틱, 목재 등 여러 재료를 정밀하게 가공할 수 있어 산업 전반에 걸쳐 널리 사용됩니다. 셋째, 표면 마감이 우수하여 후속 가공이 필요 없는 경우도 많습니다.

    엔드 밀링의 단점

    그러나 엔드 밀링에도 단점이 있습니다. 첫째, 공구 마모가 빠르게 발생할 수 있습니다. 이는 고속 회전과 연속적인 절삭으로 인한 열 발생 때문입니다. 둘째, 복잡한 형상을 가공할 때 CNC 프로그래밍이 필요하므로 숙련된 기술자가 필요합니다. 셋째, 공구의 끝부분이 주로 사용되기 때문에 특정 부분의 마모가 집중될 수 있습니다.

    엔드 밀링에 적합한 재료

    엔드 밀링은 다양한 재료에 적합하지만, 특히 다음과 같은 재료에 효과적입니다. 금속(알루미늄, 스틸, 티타늄), 플라스틱(ABS, PVC), 목재(단단한 목재, 합판) 등이 대표적입니다. 각 재료에 따라 공구의 재질과 형태를 적절히 선택해야 최적의 가공 결과를 얻을 수 있습니다.

    엔드 밀링의 일반적인 응용 분야

    엔드 밀링은 다음과 같은 분야에서 널리 사용됩니다. 자동차 부품 제조, 항공기 부품 가공, 의료 기기 제작, 전자 부품 가공 등 다양한 산업에서 정밀 가공이 필요한 부품 제작에 필수적입니다. 또한, 금형 제작에서도 중요한 역할을 하며, 고도의 정밀도와 복잡한 형상이 요구되는 부품 제작에 특히 유리합니다.



    페이스 밀링과 엔드 밀링의 차이점

    절단 방향의 차이

    페이스 밀링과 엔드 밀링의 가장 큰 차이점 중 하나는 절단 방향입니다. 페이스 밀링은 주로 공구의 끝면을 사용하여 평면을 절삭하는 반면, 엔드 밀링은 공구의 측면과 끝면을 모두 사용하여 다양한 형상을 절삭합니다. 이로 인해 페이스 밀링은 주로 대형 평면 가공에 적합하며, 엔드 밀링은 복잡한 형상을 정밀하게 가공하는 데 유리합니다.

    공작물과의 접촉 영역 차이

    공작물과의 접촉 영역도 두 밀링 방식에서 큰 차이를 보입니다. 페이스 밀링에서는 공구의 넓은 끝면이 공작물과 접촉하여 넓은 영역을 한 번에 가공할 수 있습니다. 반면, 엔드 밀링에서는 공구의 좁은 끝면과 측면이 공작물과 접촉하여 보다 정밀한 가공이 가능합니다. 이로 인해 페이스 밀링은 대형 평면의 빠른 가공에, 엔드 밀링은 정밀도가 요구되는 작은 부품 가공에 적합합니다.

    칩 제거 및 열 방출의 차이

    칩 제거와 열 방출에서도 차이가 나타납니다. 페이스 밀링은 넓은 접촉 면적 덕분에 칩 제거가 용이하며, 열 방출도 비교적 원활합니다. 이는 공구와 공작물 사이의 접촉 면적이 넓기 때문에 열이 효과적으로 분산될 수 있기 때문입니다. 반면, 엔드 밀링은 좁은 면적에서 절삭이 이루어지므로 칩 제거가 어려울 수 있으며, 열 방출도 상대적으로 제한적입니다. 이를 보완하기 위해 적절한 절삭유 사용이 필수적입니다.

    마감 표면의 차이

    마감 표면에서도 차이가 있습니다. 페이스 밀링은 넓은 면적을 한 번에 가공하기 때문에 일정한 표면 마감을 얻기 쉽습니다. 반면, 엔드 밀링은 세밀한 작업을 통해 복잡한 형상을 가공할 수 있지만, 표면 마감은 공구의 상태와 절삭 조건에 크게 영향을 받습니다. 따라서 엔드 밀링에서는 정밀한 표면 마감을 위해 공구의 관리와 절삭 조건의 최적화가 중요합니다.

    재료 제거율의 차이

    재료 제거율도 두 방식에서 다릅니다. 페이스 밀링은 넓은 접촉 면적과 빠른 절삭 속도로 인해 재료 제거율이 높습니다. 이는 대량의 재료를 빠르게 제거해야 하는 공정에 유리합니다. 반면, 엔드 밀링은 정밀한 가공을 위해 천천히 진행되므로 재료 제거율이 상대적으로 낮습니다. 이는 고도의 정밀도를 요구하는 공정에서 중요한 요소입니다.



    밀링 방식 선택 시 고려사항

    가공되는 재료 유형

    밀링 선택 시 유의사항

    밀링 방식 선택 시 가장 먼저 고려해야 할 요소는 가공되는 재료의 유형입니다. 페이스 밀링과 엔드 밀링은 각각 다른 재료에 더 적합합니다. 페이스 밀링은 주로 금속이나 합금과 같은 강도가 높은 재료를 가공하는 데 적합합니다. 이 방법은 큰 표면을 빠르게 가공할 수 있으며, 재료 제거율이 높아 생산성이 뛰어납니다. 반면 엔드 밀링은 비교적 작은 표면을 정밀하게 가공하는 데 유리합니다. 플라스틱, 목재, 연성 금속과 같은 재료를 가공할 때는 엔드 밀링이 더 적합합니다. 각 재료의 물리적 특성과 가공 목적을 고려하여 최적의 밀링 방식을 선택하는 것이 중요합니다.

    필요한 마감 및 정밀도

    밀링 작업에서 마감의 질과 정밀도는 매우 중요한 요소입니다. 페이스 밀링은 넓은 표면을 빠르게 가공할 수 있지만, 마감의 정밀도가 엔드 밀링에 비해 다소 낮을 수 있습니다. 따라서 표면의 평탄도가 중요한 작업에서는 페이스 밀링이 유리하지만, 정밀한 형상을 요구하는 작업에서는 엔드 밀링이 더 적합합니다. 예를 들어, 금형 가공이나 고정밀 부품 제조에서는 엔드 밀링을 통해 높은 정밀도와 양질의 마감을 얻을 수 있습니다. 필요한 마감과 정밀도에 따라 밀링 방식을 선택하면 가공 품질을 최적화할 수 있습니다.

    도구의 비용 및 가용성

    도구의 비용과 가용성도 밀링 방식 선택 시 중요한 고려사항입니다. 페이스 밀링 도구는 일반적으로 큰 크기와 복잡한 구조로 인해 비용이 높을 수 있습니다. 반면, 엔드 밀링 도구는 상대적으로 저렴하며 다양한 크기와 형태로 쉽게 구할 수 있습니다. 예산이 제한된 상황이나 특정 도구가 필요한 작업에서는 이러한 비용과 가용성을 면밀히 검토해야 합니다. 도구의 수명과 유지보수 비용도 고려하여 장기적인 비용 효율성을 평가하는 것이 중요합니다.

    제조 시간 및 속도

    밀링 방식에 따라 제조 시간과 가공 속도도 달라집니다. 페이스 밀링은 넓은 표면을 빠르게 가공할 수 있어 대량 생산에 적합합니다. 이 방식은 재료 제거율이 높아 단시간에 많은 작업을 완료할 수 있습니다. 반면, 엔드 밀링은 정밀한 가공을 위한 방식으로, 속도가 느릴 수 있지만 높은 정밀도를 제공합니다. 생산 일정과 가공 목적에 따라 제조 시간과 속도를 최적화하는 것이 중요합니다. 대량 생산과 정밀 가공 중 어떤 것이 더 중요한지를 고려하여 적절한 밀링 방식을 선택해야 합니다.

    기계 및 공작물 제한 사항

    마지막으로, 기계와 공작물의 제한 사항도 고려해야 합니다. 페이스 밀링은 일반적으로 큰 기계와 강력한 스핀들을 필요로 하며, 넓은 작업 공간이 필요합니다. 반면, 엔드 밀링은 작은 기계에서도 작업이 가능하며, 좁은 공간에서도 효율적으로 작업할 수 있습니다. 또한, 공작물의 크기와 형태에 따라 선택할 수 있는 밀링 방식이 달라질 수 있습니다. 기계의 성능과 작업 환경을 종합적으로 고려하여 최적의 밀링 방식을 선택하는 것이 중요합니다.



    페이스 밀링 및 엔드 밀링 모범 사례

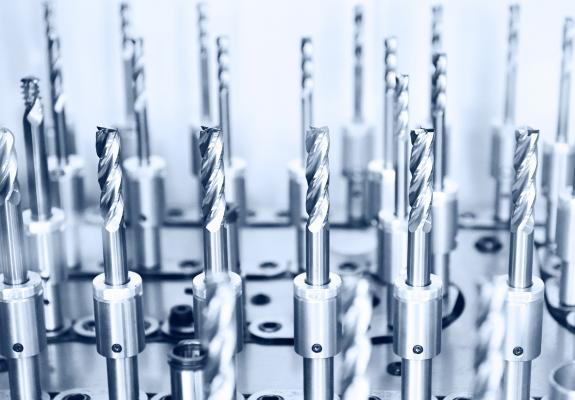

    도구 선택 및 형상

    효과적인 밀링 작업을 위해 도구 선택과 형상은 매우 중요합니다. 페이스 밀링에서는 큰 직경의 커터와 다수의 날을 가진 도구가 사용됩니다. 이러한 도구는 넓은 면적을 빠르게 가공할 수 있도록 설계되었습니다. 반면, 엔드 밀링에서는 다양한 직경과 길이의 엔드 밀 도구가 사용됩니다. 엔드 밀 도구는 작은 면적을 정밀하게 가공할 수 있으며, 특히 복잡한 형상을 가공할 때 유용합니다. 작업 목적에 맞는 도구를 선택함으로써 가공 효율성을 높일 수 있습니다.

    적절한 절단 매개변수 설정

    밀링 작업의 성공 여부는 적절한 절단 매개변수를 설정하는 것에 달려 있습니다. 페이스 밀링에서는 절삭 깊이, 속도, 피드 속도를 최적화하여 생산성을 극대화할 수 있습니다. 엔드 밀링에서는 절삭 속도와 피드 속도를 정확하게 설정하여 정밀도를 높일 수 있습니다. 각 재료와 작업 조건에 맞는 매개변수를 설정함으로써 가공 품질을 최적화할 수 있습니다. 절단 매개변수를 잘못 설정하면 도구 수명 단축, 표면 품질 저하, 생산성 감소 등의 문제가 발생할 수 있습니다.

    공작물 준비 방법

    밀링 작업 전 공작물의 준비는 매우 중요합니다. 페이스 밀링에서는 공작물을 단단히 고정하고, 표면을 깨끗이 정리하는 것이 중요합니다. 이는 공작물의 움직임을 최소화하고, 정확한 가공을 보장하기 위함입니다. 엔드 밀링에서는 특히 작은 부품이나 정밀한 형상을 가공할 때, 공작물의 정확한 위치와 고정을 중요하게 생각해야 합니다. 공작물의 준비 단계에서의 세심한 주의가 가공 품질에 큰 영향을 미칩니다.

    칩 배출 및 절삭유 사용법

    칩 배출과 절삭유 사용은 밀링 작업의 효율성을 크게 좌우합니다. 페이스 밀링에서는 큰 양의 칩이 발생하므로, 효과적인 칩 배출 시스템이 필요합니다. 적절한 절삭유를 사용하면 도구의 열을 낮추고, 칩의 배출을 원활하게 할 수 있습니다. 엔드 밀링에서는 작은 칩이 발생하며, 절삭유를 통해 열을 효과적으로 방출하고 공작물의 표면 품질을 높일 수 있습니다. 각 작업 조건에 맞는 칩 배출과 절삭유 사용법을 최적화함으로써 가공 효율성을 높일 수 있습니다.

    공구 수명 유지 및 공구 마모 방지 방법

    공구 수명을 유지하고 마모를 방지하는 것은 생산성 향상에 매우 중요합니다. 페이스 밀링에서는 도구의 수명이 짧아질 수 있으므로, 정기적인 검사와 교체가 필요합니다. 엔드 밀링에서는 도구의 날이 작고 복잡하여 마모가 빠르게 진행될 수 있습니다. 적절한 절단 매개변수 설정과 절삭유 사용을 통해 도구의 수명을 연장할 수 있습니다. 또한, 정기적인 도구 점검과 유지보수를 통해 가공 품질을 유지하고 비용을 절감할 수 있습니다.



    페이스 밀링과 엔드 밀링의 장단점 요약

    페이스 밀링과 엔드 밀링은 모두 금속 가공에서 중요한 역할을 하는 밀링 방식입니다. 각각의 장단점을 이해하면, 특정 프로젝트에 가장 적합한 방식을 선택할 수 있습니다.

    페이스 밀링의 장점

    1. 효율성: 페이스 밀링은 넓은 표면을 빠르게 가공할 수 있어 대규모 작업에 적합합니다.
    2. 평탄도: 평면을 형성하는 데 뛰어난 성능을 보여주며, 고른 표면 마감을 제공합니다.
    3. 내구성: 사용되는 커터의 내구성이 높아 비교적 긴 수명을 기대할 수 있습니다.

    페이스 밀링의 단점

    1. 제한된 세부 가공: 세밀한 작업보다는 넓은 면적의 가공에 적합하므로, 세부 작업에는 한계가 있습니다.
    2. 장비 비용: 대형 장비와 고가의 커터가 필요하여 초기 투자 비용이 높을 수 있습니다.

    엔드 밀링의 장점

    1. 다양한 적용 가능성: 복잡한 형상, 홈, 구멍 등의 가공이 가능하여 다재다능합니다.
    2. 세밀한 작업: 세부 작업과 복잡한 형상 가공에 유리합니다.
    3. 유연성: 다양한 크기와 형태의 커터를 사용할 수 있어 작업의 유연성이 높습니다.

    엔드 밀링의 단점

    1. 속도 제한: 넓은 면적을 빠르게 가공하는 데는 한계가 있어, 대규모 작업에는 효율이 떨어질 수 있습니다.
    2. 도구 마모: 세밀한 작업과 고속 회전으로 인해 도구의 마모가 빠르게 진행될 수 있습니다.

    프로젝트에 적합한 밀링 방식 선택을 위한 팁

    프로젝트에 적합한 밀링 방식을 선택하기 위해서는 여러 요소를 고려해야 합니다. 여기에는 가공할 재료의 특성, 원하는 마감 품질, 작업의 세부 사항, 사용 가능한 장비 등이 포함됩니다.

    1. 가공할 재료의 특성
      • 경도와 강도: 재료가 단단할수록 페이스 밀링이 적합할 수 있습니다. 페이스 밀링은 고강도 재료를 효과적으로 가공할 수 있는 장점을 가지고 있습니다.
      • 열 특성: 열 방출이 중요한 경우, 열 방출이 잘 되는 페이스 밀링이 유리합니다.
    2. 원하는 마감 품질
      • 평탄한 표면: 평탄한 표면이 필요하다면 페이스 밀링이 적합합니다. 이는 넓은 면적을 고르게 가공할 수 있기 때문입니다.
      • 세부 작업: 복잡한 형상이나 세밀한 마감이 필요하다면 엔드 밀링이 더 적합합니다.
    3. 작업의 세부 사항
      • 대규모 작업: 넓은 면적을 빠르게 가공해야 하는 경우, 페이스 밀링이 효율적입니다.
      • 복잡한 형상: 복잡한 형상이나 세부적인 작업이 필요하다면 엔드 밀링을 선택하는 것이 좋습니다.
    4. 사용 가능한 장비
      • 장비의 크기와 성능: 보유한 장비의 크기와 성능에 따라 선택이 달라질 수 있습니다. 대형 장비가 있다면 페이스 밀링을, 소형 장비나 다양한 커터를 사용할 수 있는 경우 엔드 밀링을 고려할 수 있습니다.

    최적의 가공 결과를 위한 밀링 전략

    최적의 가공 결과를 얻기 위해서는 적절한 전략이 필요합니다. 다음은 페이스 밀링과 엔드 밀링을 효과적으로 활용하기 위한 몇 가지 전략입니다.

    1. 도구 선택과 설정
      • 적절한 도구 선택: 가공할 재료와 작업의 특성에 맞는 도구를 선택하는 것이 중요합니다. 예를 들어, 페이스 밀링에는 넓은 면적을 가공할 수 있는 커터를, 엔드 밀링에는 세밀한 작업이 가능한 커터를 선택합니다.
      • 정확한 설정: 도구의 회전 속도와 이송 속도를 적절하게 설정해야 합니다. 이는 가공 품질과 도구 수명에 큰 영향을 미칩니다.
    2. 공작물의 준비
      • 고정: 공작물을 단단히 고정하여 진동을 최소화하고 가공의 정확성을 높입니다.
      • 정렬: 공작물을 정확하게 정렬하여 불필요한 가공 오류를 줄입니다.

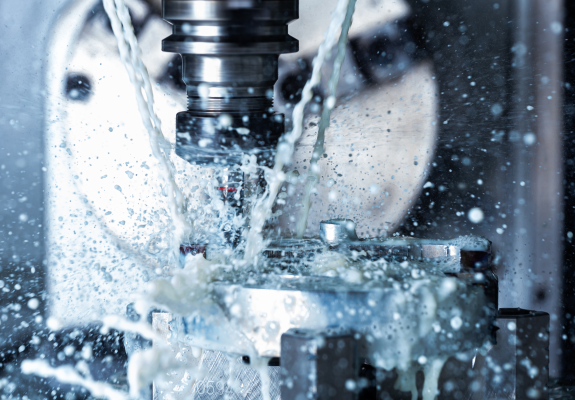

    3. 절삭유 사용밀링 시 절삭유 사용 장면



      • 적절한 절삭유 사용: 절삭유를 적절하게 사용하면 열 방출을 돕고 도구의 수명을 연장할 수 있습니다. 특히, 고속 회전과 고온이 발생하는 작업에서는 절삭유 사용이 필수적입니다.



    1. 칩 배출 관리
      • 효율적인 칩 배출: 가공 중 발생하는 칩을 효율적으로 배출하여 가공 표면의 품질을 유지하고 도구 마모를 방지합니다.
