[제조백과] 진공 주형 알아보기!

  • 진공주형

바로발주

|

2024-04-12

목차

    진공주형 소개

    정의와 기본 원리

    진공주형은 복잡한 형태의 부품을 빠르고 정확하게 제작할 수 있는 기술로, 실리콘 몰드를 사용하여 원형의 정밀 복제품을 생산합니다. 이 과정에서 핵심은 공기가 없는 환경, 즉 진공 상태를 만들어 주형 내부에 레진이나 다양한 재료를 주입하는 것입니다. 진공 상태는 공기 방울이나 기타 불순물이 주입된 재료 내에 포함되는 것을 방지하여, 최종 제품의 품질을 높이는 데 기여합니다. 이런 과정은 특히 복잡한 디테일과 높은 정밀도가 요구되는 부품 제작에 적합하며, 적은 수량의 프로토타입이나 시제품 제작에 주로 활용됩니다.

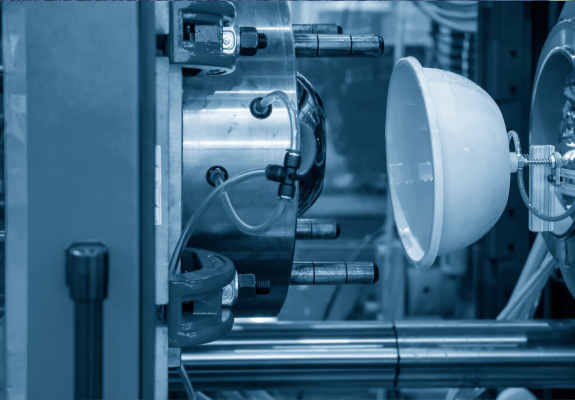

    진공주형기계

    진공주형의 역사와 발전

    진공주형의 기술은 수십 년에 걸쳐 발전해 왔으며, 초기 단순한 금속 주조 방법에서 현대의 복잡한 제품 개발에 이르기까지 다양한 분야에서 응용되고 있습니다. 기술의 발전과 함께 사용되는 재료도 다양해져, 현재는 폴리우레탄, 에폭시, 실리콘 등 다양한 합성수지를 사용하여 제품을 제작할 수 있습니다. 이러한 발전은 더욱 복잡하고 정밀한 제품을 빠르게 제작할 수 있는 능력을 제공하며, 특히 단기간 내에 여러 가지 디자인 변형을 시험해 볼 수 있는 유연성을 제공합니다.



    진공주형의 장점

    빠른 시제품 제작 가능성

    진공주형은 아이디어를 신속하게 현실화할 수 있는 효율적인 방법을 제공합니다. 특히, 시장에 출시하기 전에 제품 디자인과 기능을 검증하고자 할 때, 이 기술은 몇 일 내에 고품질의 시제품을 제작할 수 있게 해 줍니다. 이는 개발 과정에서 시간과 비용을 절약할 수 있게 하며, 빠른 피드백 반영을 통해 제품 개선에 속도를 낼 수 있습니다.

    높은 품질과 정밀도

    진공주형을 통해 제작된 부품은 원형에 매우 가까운 높은 수준의 디테일과 표면 마감을 자랑합니다. 진공 상태에서 주입 과정이 이루어지기 때문에, 레진이나 기타 재료가 모든 공간을 균일하게 채우며, 공기 방울이나 불순물의 포함 없이 깨끗하고 정밀한 결과물을 얻을 수 있습니다.

    다양한 재료 사용 가능

    진공주형은 다양한 유형의 재료와 호환됩니다. 이는 제작하고자 하는 제품의 용도에 따라 가장 적합한 재료를 선택할 수 있음을 의미합니다. 예를 들어, 고무 같은 유연한 재료부터, 플라스틱, 금속 충진 레진 등 더 단단하고 내구성 있는 재료까지 사용할 수 있습니다. 이러한 유연성은 제품 개발자가 다양한 소재의 특성을 활용하여 최적의 제품을 설계하고 제작할 수 있게 합니다.



    진공주형의 단점 및 한계

    제작 비용과 시간 측면의 고려 사항

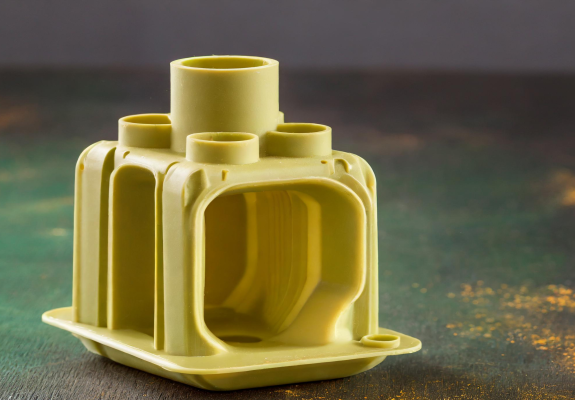

    진공주형 제작완료 제품 예시 사진

    진공주형은 비교적 높은 정밀도와 품질을 요구하는 소량 생산에 적합한 방법이지만, 초기 설정 비용이나 금형 제작 비용이 높을 수 있습니다. 특히, 단일 프로젝트나 소량 생산의 경우, 단위당 제작 비용이 상대적으로 높아질 수 있습니다. 또한, 복잡한 디자인의 경우 금형 제작에 더 많은 시간이 소요될 수 있으며, 이는 전체 프로젝트 일정에 영향을 줄 수 있습니다.

    제작 가능한 부품의 크기 및 복잡성 한계

    진공주형은 소형에서 중형 크기의 부품 제작에 적합하나, 매우 크거나 복잡한 부품의 제작에는 한계가 있습니다. 금형의 크기나 복잡성이 증가함에 따라 제작 비용과 시간이 기하급수적으로 증가할 수 있으며, 이는 전체 프로젝트의 경제성에 영향을 미칠 수 있습니다. 따라서, 진공주형을 선택하기 전에 프로젝트의 요구 사항과 제한 사항을 면밀히 검토하는 것이 중요합니다.



    진공주형 과정 및 기술

    제작 과정의 단계별 설명

    진공주형 과정은 몇 가지 핵심 단계를 거쳐 진행됩니다. 첫 단계는 마스터 패턴을 제작하는 것입니다. 이 패턴은 보통 3D 프린팅이나 CNC 가공과 같은 방법으로 만들어지며, 최종 제품과 동일한 형태를 가집니다. 다음으로, 이 마스터 패턴을 바탕으로 실리콘 몰드를 제작합니다. 마스터 패턴을 실리콘으로 둘러싼 후, 실리콘을 경화시키기 위해 진공 상태에서 고정시킵니다. 경화 과정이 완료되면, 실리콘 몰드를 반으로 나누어 마스터 패턴을 제거합니다.

    이제 실리콘 몰드가 준비되었으니, 원하는 재료를 몰드 안에 주입합니다. 이 과정 역시 진공 상태에서 이루어지며, 이는 공기 방울이 생기는 것을 방지하고 재료가 몰드의 모든 부분에 도달하도록 합니다. 재료가 경화되면, 몰드를 열고 완성된 부품을 꺼냅니다. 이렇게 해서 고정밀의 복제품이 제작됩니다.

    사용되는 재료와 기술

    진공주형에서는 다양한 재료가 사용될 수 있습니다. 폴리우레탄, 에폭시, 실리콘과 같은 수지는 가장 일반적으로 사용되는 재료입니다. 이 재료들은 다양한 물성을 가질 수 있어, 최종 제품의 용도에 따라 적합한 재료를 선택할 수 있습니다. 예를 들어, 유연성이 필요한 부품에는 실리콘 기반 재료를, 높은 내구성이 요구되는 경우에는 폴리우레탄을 사용할 수 있습니다.

    진공주형 과정에는 최신 기술이 활용됩니다. 3D 프린팅은 마스터 패턴 제작에 널리 사용되며, 이는 복잡한 형태의 부품도 빠르고 정확하게 제작할 수 있게 해 줍니다. 또한, 최신의 진공 기술은 공기 방울 없이 균일한 주형 충전을 가능하게 하여, 제품의 품질을 한층 더 향상시킵니다.



    진공주형의 응용 분야

    산업별 활용 사례

    진공주형은 자동차, 의료, 전자 제품 등 다양한 산업 분야에서 널리 사용됩니다. 예를 들어, 자동차 산업에서는 복잡한 디자인의 인테리어 부품이나 맞춤형 부품 제작에 진공주형이 이용됩니다. 의료 분야에서는 정밀한 의료 기기나 맞춤형 프로테제의 제작에 활용됩니다. 전자 제품 분야에서는 프로토타입 제작이나 소량 생산에 진공주형이 사용되어, 신속한 제품 개발과 출시를 가능하게 합니다.

    혁신적인 응용 프로그램

    최근에는 진공주형 기술을 이용한 혁신적인 응용 프로그램이 더욱 주목받고 있습니다. 예를 들어, 복잡한 형태의 드론 부품이나 로봇의 각종 센서와 같은 첨단 기술 제품의 부품 제작에 이 기술이 활용됩니다. 또한, 지속 가능한 소재를 사용한 친환경 제품 제작에도 진공주형이 이용되어, 산업 전반에 걸쳐 지속 가능성을 추구하는 데 기여하고 있습니다.



    진공주형 제작 시 유의사항

    설계 최적화 팁

    진공주형 제작 시 설계는 매우 중요한 요소입니다. 설계 단계에서는 제품의 기능성과 함께 제작 용이성도 고려해야 합니다. 복잡한 형태의 부품을 설계할 때는 몰드의 제작과 분리가 용이하도록 디자인하는 것이 중요합니다. 또한, 재료의 특성과 주형 충전 과정에서 발생할 수 있는 문제를 예측하여, 설계를 최적화해야 합니다.

    품질 관리 및 검증 프로세스

    품질 관리는 진공주형 과정에서 매우 중요합니다. 제작 과정의 모든 단계에서 품질 검증 절차를 마련하고, 이를 철저히 이행하는 것이 필요합니다. 특히, 최종 제품의 정밀도와 기능성을 확보하기 위해, 정밀 측정 도구와 테스트 방법을 활용하여 부품의 품질을 검증해야 합니다.

    비용 절감 전략

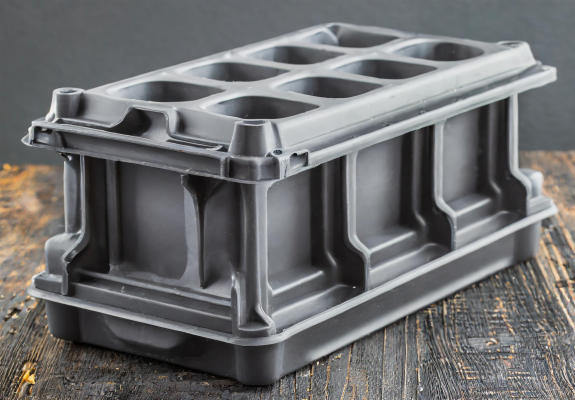

    진공주형 제작 완료 제품 예시 사진

    진공주형은 비용 효율적인 제품 개발을 위한 전략적 선택이 될 수 있습니다. 비용 절감을 위해서는 제작 과정에서 발생할 수 있는 낭비를 최소화하는 것이 중요합니다. 예를 들어, 재료 선택에서부터 경제적인 옵션을 고려하고, 몰드의 재사용 가능성을 높이는 설계를 적용하는 것이 좋습니다. 또한, 과정의 효율성을 높이기 위해 최신 기술과 기법을 적극 활용하는 것도 비용을 절감하는 데 도움이 됩니다.



    진공주형 서비스 선택 가이드

    서비스 제공업체 선정 기준

    진공주형 서비스를 선택할 때는 몇 가지 중요한 기준을 고려해야 합니다. 첫째, 제공업체의 경험과 전문성을 평가하세요. 오랜 기간 동안 다양한 프로젝트를 성공적으로 수행한 업체는 높은 품질의 결과물을 보장할 가능성이 큽니다. 둘째, 제공업체가 사용하는 장비와 기술의 수준을 확인하세요. 최신 기술을 사용하는 업체는 더 정밀하고 효율적인 제작 과정을 제공할 수 있습니다. 셋째, 고객 서비스와 소통의 질도 중요합니다. 프로젝트 진행 과정에서 원활한 의사소통이 가능한 업체를 선택하는 것이 좋습니다. 마지막으로, 비용 대비 가치를 고려하세요. 가장 저렴한 옵션보다는, 제공되는 서비스의 질과 완성된 제품의 품질을 기준으로 가장 합리적인 선택을 하는 것이 중요합니다.

    프로젝트 평가 및 견적 요청 시 고려사항

    프로젝트를 평가하고 견적을 요청할 때는, 명확한 요구 사항과 기대치를 전달하는 것이 중요합니다. 제작하고자 하는 부품의 상세한 설계도, 사용될 재료의 종류, 예상되는 제작 수량, 그리고 원하는 납기일 등을 명확히 제공해야 합니다. 이 정보는 제공업체가 정확한 견적을 산출하는 데 필수적입니다. 또한, 견적을 비교할 때는 비용뿐만 아니라 제공업체의 기술 수준, 제작 시간, 과거 고객의 리뷰 등도 함께 고려하여 종합적인 판단을 내리는 것이 좋습니다.



    8. 질문과 답변 (FAQ)

    자주 묻는 질문들에 대한 명확한 답변

    Q: 진공주형으로 제작할 수 있는 부품의 크기에는 제한이 있나요?

     A: 네, 일반적으로 진공주형은 소형에서 중형 크기의 부품 제작에 적합합니다. 제작 가능한 부품의 크기는 사용되는 진공주형 장비와 몰드의 크기에 따라 달라집니다.

    Q: 진공주형과 일반 주형의 주요 차이점은 무엇인가요?

    A: 진공주형은 진공 상태에서 재료를 몰드에 주입하여 공기 방울이나 불순물의 포함 없이 높은 품질의 부품을 제작할 수 있습니다. 이는 일반 주형 공정보다 더 높은 정밀도와 품질을 달성할 수 있게 합니다.

    Q: 진공주형으로 제작된 부품의 내구성은 어떤가요?

    A: 진공주형으로 제작된 부품의 내구성은 사용된 재료와 설계에 크게 의존합니다. 올바르게 설계되고 적절한 재료가 사용된 경우, 매우 높은 내구성을 가진 부품을 제작할 수 있습니다.



    미래 전망

    진공주형의 현재 가치와 중요성

    진공주형은 현재 다양한 산업에서 중요한 제조 방법으로 자리 잡고 있습니다. 특히, 빠른 시제품 제작과 고품질의 소량 생산이 필요한 경우 이 기술의 가치가 더욱 부각됩니다. 진공주형은 제품 개발 과정을 가속화하고, 시장 출시 시간을 단축할 수 있게 해 주어, 기업의 경쟁력 강화에 기여합니다.

    기술 발전에 따른 미래 전망

    진공주형 기술의 미래는 밝습니다. 기술의 지속적인 발전과 함께, 더 정밀하고 복잡한 부품의 제작이 가능해질 것으로 예상됩니다. 또한, 지속 가능한 재료의 사용 증가와 함께 친환경적인 제조 공정으로의 전환도 기대됩니다. 이러한 발전은 진공주형을 더욱 다양한 분야에서 활용할 수 있게 하며, 제조 산업 전반에 혁신을 가져올 것입니다.
