[제조백과] 복잡한 형상을 한 번에, 주조

바로발주

|

2024-05-20

목차

    주조란 무엇인가?

    주조의 정의

    주조(Casting)는 금속이나 기타 재료를 녹여서 원하는 형상의 틀에 부어 만든 제품을 얻는 제조 공정을 의미합니다. 주조는 금속뿐만 아니라 플라스틱, 유리, 콘크리트 등 다양한 재료에 적용될 수 있습니다. 주조의 핵심은 재료를 녹여서 액체 상태로 만든 후, 이를 주형(Mold)에 부어 원하는 형상을 만드는 것입니다. 주형은 대개 소모성(일회용) 주형과 영구(반복 사용 가능한) 주형으로 나눌 수 있습니다. 소모성 주형에는 모래 주형, 석고 주형 등이 있으며, 영구 주형에는 금속 주형이 포함됩니다.

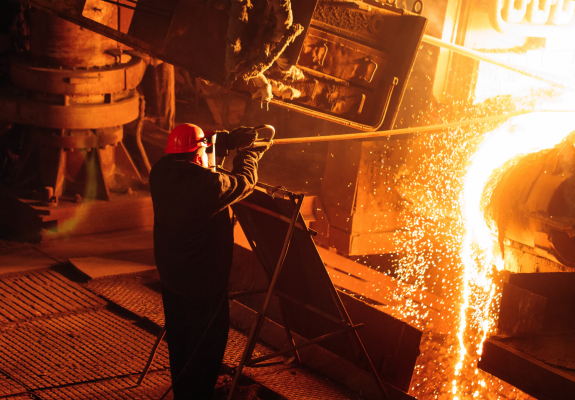

    주조 장면

    주조의 역사와 발전

    주조의 역사는 수천 년 전으로 거슬러 올라갑니다. 고대 이집트와 메소포타미아 문명에서는 이미 주조 기술을 사용하여 다양한 도구와 무기를 제작하였습니다. 특히, 청동기 시대에는 청동을 이용한 주조 기술이 널리 퍼져 각종 무기, 장신구, 예술품 등이 만들어졌습니다.

    중세 시대에는 주조 기술이 더욱 발전하여 대포와 같은 군사 무기뿐만 아니라 종, 대형 기구 등이 주조되었습니다. 산업 혁명기에는 주조 기술이 급격히 발전하여 대량 생산이 가능해졌고, 이는 현대 제조업의 기초가 되었습니다. 현대에는 컴퓨터와 자동화 기술의 발달로 주조 공정이 더욱 정밀하고 효율적으로 발전하고 있습니다. 또한, 3D 프린팅과 같은 첨단 기술이 주조와 결합하여 새로운 가능성을 열고 있습니다.



    주조 공정의 이해

    주조 공정의 기본 단계

    주조 공정은 일반적으로 다음과 같은 단계를 거칩니다:

    1. 패턴 제작 (Pattern Making): 먼저, 원하는 제품의 형상을 만드는 패턴을 제작합니다. 패턴은 주형을 만들기 위한 원형 모델로, 나무, 플라스틱, 금속 등 다양한 재료로 제작됩니다.
    2. 주형 제작 (Mold Making): 패턴을 이용해 주형을 만듭니다. 주형은 대개 모래나 금속으로 제작되며, 제품의 형상을 그대로 복제할 수 있도록 정밀하게 만들어집니다.
    3. 재료 용해 (Melting): 주조할 재료를 용해로에서 녹입니다. 이 과정에서는 재료의 순도와 품질을 유지하기 위해 다양한 첨가물과 정제 과정을 거칩니다.
    4. 주입 (Pouring): 녹인 재료를 주형에 부어 넣습니다. 이때 주형 내부가 고르게 채워지도록 주입 속도와 온도를 조절합니다.
    5. 냉각 및 경화 (Cooling and Solidifying): 주형에 부어진 재료가 식으면서 경화되어 제품의 형상을 갖춥니다. 이 과정에서는 냉각 속도가 제품의 품질과 특성에 큰 영향을 미칩니다.
    6. 주형 제거 (Mold Removal): 제품이 완전히 경화되면 주형을 제거합니다. 소모성 주형은 이 과정에서 파괴되지만, 영구 주형은 반복 사용이 가능합니다.
    7. 후처리 (Post-Processing): 주형에서 꺼낸 제품은 표면을 다듬고, 불필요한 부분을 제거하며, 필요시 추가적인 기계 가공을 거칩니다.

    주형 제작 과정

    주형 제작 과정은 주조의 핵심 단계 중 하나입니다. 주형은 제품의 형상을 정확하게 구현해야 하기 때문에 정밀한 작업이 요구됩니다. 주형 제작 과정은 다음과 같습니다:

    1. 패턴 제작: 앞서 설명한 패턴을 정밀하게 제작합니다. 패턴은 제품의 최종 형상을 정확히 반영해야 하며, 열팽창 등을 고려하여 약간 크게 만드는 것이 일반적입니다.
    2. 주형 재료 준비: 주형 제작에 사용할 재료를 준비합니다. 소모성 주형의 경우, 주로 모래가 사용되며, 이는 물, 점토 등과 혼합하여 사용됩니다. 영구 주형의 경우, 주로 금속이 사용됩니다.
    3. 주형 제작: 패턴을 주형 재료 속에 넣고 주형 재료를 압축하여 패턴의 형상을 복제합니다. 이때 패턴을 꺼낼 수 있도록 신중하게 작업해야 합니다.
    4. 주형 조립: 주형을 두 개 이상의 부분으로 나누어 제작한 후, 이를 조립하여 하나의 완전한 주형을 만듭니다. 주형 내부에 재료가 고르게 채워지도록 주입구와 배출구를 설계합니다.

    주조 후 처리 과정

    주조 후 처리 과정은 주조된 제품의 품질과 완성도를 높이기 위해 필요한 단계입니다. 주조 후 처리 과정은 다음과 같습니다:

    1. 탈주 (Shakeout): 주형에서 주조된 제품을 꺼내는 과정입니다. 소모성 주형은 이 과정에서 파괴되며, 제품과 분리됩니다.
    2. 표면 처리 (Surface Treatment): 주조된 제품의 표면을 다듬는 과정입니다. 주형에서 꺼낸 직후의 제품은 표면에 주형 재료의 잔여물이 묻어 있을 수 있으며, 이를 제거하기 위해 샌드 블라스팅, 그라인딩 등의 작업을 수행합니다.
    3. 불필요한 부분 제거 (Removing Excess Material): 제품의 형상을 제외한 주입구, 배출구 등 불필요한 부분을 절단하여 제거합니다.
    4. 기계 가공 (Machining): 필요시 주조된 제품에 추가적인 기계 가공을 수행하여 정밀한 치수와 형상을 얻습니다.
    5. 열처리 (Heat Treatment): 제품의 기계적 성질을 향상시키기 위해 열처리를 실시합니다. 이는 제품의 강도, 경도, 연성 등을 조절하는 데 사용됩니다.

    주조의 종류와 특징

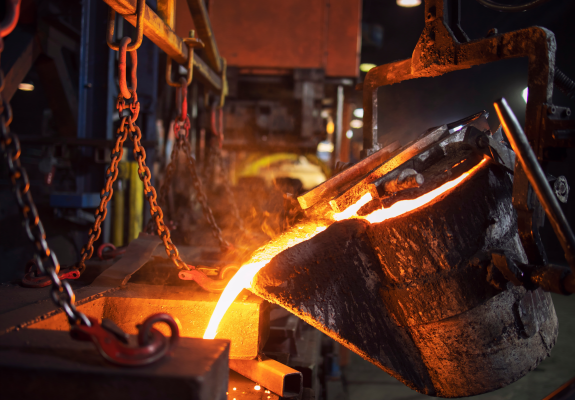

    주조의 종류

    주조는 금속을 용해한 후 주형에 부어 원하는 형태로 고체화하는 제조 공정입니다. 이 공정은 다양한 방식으로 진행될 수 있으며, 주조 방식에 따라 소모성 주형 주조와 영구 주형 주조로 나뉩니다. 각각의 주조 방식은 고유한 특징과 장단점을 가지고 있습니다. 아래에서 각 주조 방식과 그 특징에 대해 알아보겠습니다.

    소모성 주형 주조

    소모성 주형 주조는 주형이 한 번 사용된 후 파괴되거나 버려지는 주조 방법입니다. 이 방식은 복잡한 형상을 제작할 때 유용하며, 다양한 종류가 있습니다.

    사형 주조

    사형 주조는 모래를 사용하여 주형을 만드는 방법입니다. 모래는 다양한 형태로 쉽게 성형할 수 있어 복잡한 구조의 주형 제작이 가능하며, 비용이 저렴한 것이 장점입니다. 그러나 모래 주형은 주형을 만들고 나면 제거해야 하므로 대량 생산에는 비효율적일 수 있습니다.

    셀 주조

    셀 주조는 사형 주조와 비슷하지만, 보다 세밀한 모래 주형을 사용합니다. 이 방식은 주조 제품의 표면 품질을 높일 수 있어 정밀한 부품을 제작할 때 유리합니다. 셀 주조는 높은 정밀도가 요구되는 항공 및 자동차 부품 생산에 많이 사용됩니다.

    인베스트먼트 주조

    인베스트먼트 주조는 '로스트 왁스 주조'로도 알려져 있으며, 왁스로 만든 모형을 세라믹 주형으로 감싼 후 왁스를 제거하고 금속을 부어 만드는 방식입니다. 이 방법은 매우 정밀한 주조가 가능하며, 주로 보석, 예술품, 고정밀 기계 부품에 사용됩니다.

    석고 주조

    석고 주조는 석고로 주형을 만드는 방법으로, 주로 비철 금속을 주조할 때 사용됩니다. 석고 주형은 매우 정밀한 주조가 가능하지만, 고온에서 변형될 수 있어 고온 주조에는 적합하지 않습니다. 이 방식은 주로 소규모 생산에 사용됩니다.

    세라믹주형 주조

    세라믹주형 주조는 고온 주조에 적합한 세라믹 재료로 주형을 만드는 방식입니다. 세라믹은 매우 높은 온도를 견딜 수 있어 고온에서 주조되는 금속에도 변형되지 않습니다. 이 방식은 터빈 블레이드와 같은 고온 부품 제조에 많이 사용됩니다.

    영구 주형 주조

    영구 주형 주조는 주형이 여러 번 사용될 수 있는 주조 방법입니다. 이 방식은 대량 생산에 적합하며, 주형 비용이 초기에는 높지만 장기적으로는 경제적입니다.

    다이캐스팅

    다이캐스팅은 금속을 고압으로 주형에 주입하여 주조하는 방식입니다. 이 방법은 매우 높은 생산성을 가지고 있으며, 주형의 정밀도가 높아 복잡한 형상도 쉽게 제작할 수 있습니다. 다이캐스팅은 자동차 부품, 전자제품 케이스 등 대량 생산에 적합합니다.

    원심 주조

    원심 주조는 회전하는 주형에 금속을 부어 주조하는 방식입니다. 회전력에 의해 금속이 균일하게 주형에 퍼지므로 튜브나 파이프와 같은 원형 부품 제작에 유리합니다. 원심 주조는 고강도, 내구성 있는 부품을 제작할 때 많이 사용됩니다.

    진공 주조

    진공 주조는 주조 시 공기와의 접촉을 최소화하기 위해 진공 상태에서 주조하는 방식입니다. 이 방법은 산화물을 줄이고 기포 발생을 최소화하여 매우 정밀하고 깨끗한 주조물을 만들 수 있습니다. 항공, 우주 산업에서 고정밀 부품을 제작할 때 주로 사용됩니다.

    소실모형 주조

    소실모형 주조는 발포 폴리스티렌(Styrofoam) 모형을 사용하여 주형을 만드는 방식입니다. 모형은 주조 과정에서 녹아 사라지며, 복잡한 형상의 주조물을 제작할 수 있습니다. 이 방식은 예술 작품, 건축용 장식물 제작에 주로 사용됩니다.



    주조의 장단점

    주조 공정은 다양한 장점을 제공하지만, 단점도 존재합니다. 여기서는 주조의 주요 장점과 단점을 살펴보고, 그 단점들을 어떻게 해결할 수 있는지 알아보겠습니다.

    주조의 장점

    주조는 복잡한 형상의 부품을 한 번에 제작할 수 있는 장점이 있습니다. 주조 공정은 금속의 특성을 잘 유지하면서도 다양한 형태로 성형할 수 있어 자유도가 높습니다. 또한, 대량 생산이 가능해 비용 효율적인 제조 공정으로 널리 사용됩니다.

    1. 다양한 형상 제작 가능: 주조는 복잡하고 정교한 형상을 쉽게 만들 수 있어, 기계 부품, 예술 작품 등 다양한 분야에 활용됩니다.
    2. 고효율 대량 생산: 한 번에 많은 양을 생산할 수 있어 대량 생산에 유리합니다.
    3. 재료 선택의 자유로움: 다양한 금속과 합금을 사용할 수 있어, 제품의 특성에 맞는 재료를 선택할 수 있습니다.
    4. 균일한 품질 유지: 주조 공정은 금속의 균일한 품질을 유지하는 데 유리하며, 필요한 기계적 특성을 부여할 수 있습니다.

    주조의 단점 및 해결 방안

    주조 공정에는 몇 가지 단점도 존재합니다. 이러한 단점들을 해결하기 위한 방안을 함께 살펴보겠습니다.

    1. 공정 복잡성: 주조 공정은 여러 단계로 이루어져 있어 복잡합니다. 이는 생산 비용을 증가시키고, 공정 오류의 가능성을 높일 수 있습니다. 이를 해결하기 위해 자동화된 주조 시스템을 도입하고, 주조 공정을 단순화하는 노력이 필요합니다.
    2. 수축 및 변형 문제: 주조 시 금속이 냉각되면서 수축하고 변형될 수 있습니다. 이를 방지하기 위해 적절한 주형 설계와 냉각 방식을 도입하여 금속의 수축을 제어해야 합니다.
    3. 기포 및 불순물 포함: 주조 과정에서 기포나 불순물이 포함될 수 있어 제품의 품질에 영향을 미칠 수 있습니다. 이를 해결하기 위해 주조 시 진공 환경을 조성하거나, 필터링 기술을 도입하여 금속의 순도를 높여야 합니다.
    4. 재료 낭비: 주조 과정에서 주형을 만들고 제거하는 과정에서 재료가 낭비될 수 있습니다. 이를 최소화하기 위해 주형을 재사용하거나, 주형 제작 방식을 개선하여 재료 효율성을 높이는 방법이 있습니다.



    주물 주조의 차이점

    주물과 주조의 정의와 차이

    주물과 주조는 금속 가공 기술의 중요한 두 가지 방식입니다. 주물(铸物, cast product)은 금속을 녹여서 틀에 부어 특정 형태로 만든 제품을 의미합니다. 반면 주조(铸造, casting)는 이 과정을 지칭하는 용어로, 금속을 녹여 틀에 붓고 냉각시켜 제품을 만드는 전반적인 과정을 포함합니다.

    주물은 주조의 결과물이며, 주조는 공정 그 자체입니다. 예를 들어, 금속 주조 과정에서 만들어진 자동차 엔진 블록이나 산업 기계 부품은 모두 주물에 해당합니다. 주조는 이러한 주물을 만드는 기술과 과정 전체를 아우릅니다.

    주물의 용도와 특성

    주물은 다양한 산업 분야에서 폭넓게 사용됩니다. 그 이유는 주물이 복잡한 형상을 정밀하게 재현할 수 있고, 대량 생산이 용이하기 때문입니다. 주물은 건축, 자동차, 항공우주, 가전제품 등에서 중요한 역할을 합니다.

    주물의 용도

    1. 건축: 건축 자재와 장식품, 예를 들어 철제 기둥과 난간 등은 주물로 만들어집니다.
    2. 자동차: 엔진 블록, 실린더 헤드, 변속기 케이스 등 자동차의 주요 부품들은 주물로 제작됩니다.
    3. 항공우주: 항공기 엔진 부품과 구조물에 주물이 사용됩니다.
    4. 가전제품: 냉장고, 세탁기 등 가전제품의 부품도 주물로 생산됩니다.

    주물의 특성

    주물은 여러 특성을 가지고 있습니다:

    • 형상의 자유로움: 복잡하고 정교한 형상을 정밀하게 구현할 수 있습니다.
    • 대량 생산 가능: 동일한 형상의 제품을 대량으로 생산하는 데 적합합니다.
    • 강도와 내구성: 고온에서 냉각되면서 강한 내구성을 가집니다.
    • 경제성: 대량 생산 시 비용 절감 효과가 큽니다.



    단조와 주조의 차이점

    단조란 무엇인가?

    단조(鍛造, forging)는 금속을 가열한 후에 해머나 프레스 등으로 두드려서 형태를 만드는 공정을 말합니다. 주조와는 다르게 금속을 녹이지 않고 열과 압력을 이용해 형태를 변화시키는 방식입니다.

    단조는 금속의 결정을 정렬시켜 강도를 높이는 효과가 있어 고강도 부품 제작에 많이 사용됩니다. 예를 들어, 자동차나 항공기의 중요한 부품, 기계의 회전 부품 등이 단조로 제작됩니다.

    주조와 단조의 공정 비교

    주조와 단조는 서로 다른 방식으로 금속을 가공합니다.

    주조 공정

    • 금속을 녹여서 틀에 붓고 냉각시킵니다.
    • 주조는 복잡한 형상의 제품을 대량 생산하는 데 적합합니다.
    • 비교적 낮은 온도에서 진행되어 에너지 효율적입니다.

    단조 공정

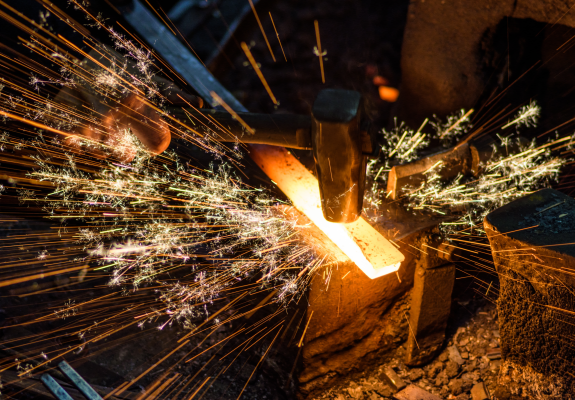

    단조 작업 중: 주물을 망치로 두드리는 장면

    • 금속을 고온으로 가열한 후 해머나 프레스로 두드립니다.
    • 단조는 금속의 결정을 정렬시켜 강도와 내구성을 높입니다.
    • 주조에 비해 더 많은 에너지가 필요하며, 더 높은 온도에서 작업이 이루어집니다.

    주조와 단조의 장단점

    주조의 장점

    • 복잡한 형상을 정밀하게 재현 가능
    • 대량 생산에 적합
    • 비용 효율적

    주조의 단점

    • 냉각 과정에서 결함이 생길 수 있음
    • 내부 결함 발생 가능성

    단조의 장점

    • 강도와 내구성이 높음
    • 내부 결함이 적음

    단조의 단점

    • 복잡한 형상 구현이 어려움
    • 비용이 더 높고 에너지가 많이 소모됨

    주조 vs 단조: 어떤 상황에서 어떤 공정을 선택할까?

    두 가지 공정을 선택하는 기준은 제품의 용도와 요구되는 특성에 따라 달라집니다.

    • 복잡한 형상이 필요한 경우: 주조가 적합합니다. 예를 들어, 엔진 블록처럼 정밀한 형상이 필요한 부품은 주조로 제작됩니다.
    • 고강도가 필요한 경우: 단조가 적합합니다. 예를 들어, 항공기 부품이나 자동차의 회전 부품처럼 높은 강도와 내구성이 요구되는 부품은 단조로 제작됩니다.
    • 대량 생산이 필요한 경우: 주조가 더 경제적입니다. 주조는 대량 생산에 적합하여 비용 절감 효과가 큽니다.



    사출과 주조의 차이점

    사출 공정의 정의

    사출 공정은 플라스틱과 같은 열가소성 수지를 사용하여 제품을 만드는 제조 방식입니다. 이 공정에서는 고체 상태의 플라스틱을 가열하여 용융 상태로 만들고, 이를 금형에 주입하여 제품을 성형합니다. 사출 공정은 빠른 생산 속도와 높은 생산성을 자랑하며, 대량 생산에 적합한 방식입니다. 주요 단계를 살펴보면 다음과 같습니다.

    1. 재료 준비: 고체 상태의 열가소성 수지를 준비합니다.
    2. 용융 및 주입: 열가소성 수지를 가열하여 용융 상태로 만든 후, 이를 고압으로 금형에 주입합니다.
    3. 냉각 및 경화: 금형 내에서 용융된 플라스틱이 냉각되며 고체화됩니다.
    4. 탈형: 경화된 제품을 금형에서 꺼내어 완성품으로 만듭니다.

    사출 공정은 플라스틱 부품의 대량 생산에 특히 유리하며, 자동차 부품, 가전제품 케이스, 다양한 소비재 제품에 널리 사용됩니다.

    사출과 주조의 공정 비교

    사출과 주조는 모두 제품을 만드는 제조 공정이지만, 사용되는 재료와 공정 방법에서 큰 차이가 있습니다.

    1. 재료의 차이:
      • 사출: 주로 플라스틱, 열가소성 수지 등 비금속 재료를 사용합니다.
      • 주조: 금속을 주로 사용하며, 높은 온도로 용융하여 금형에 주입합니다.
    2. 공정 속도:
      • 사출: 비교적 빠른 공정 속도를 가지며, 대량 생산에 매우 적합합니다.
      • 주조: 상대적으로 시간이 더 소요되며, 특히 복잡한 형상을 가진 제품일수록 공정 시간이 길어질 수 있습니다.
    3. 제품의 특성:
      • 사출: 주로 가볍고 내구성이 강한 플라스틱 제품을 생산합니다.
      • 주조: 높은 강도와 내열성을 요구하는 금속 제품을 생산합니다.
    4. 금형의 사용:
      • 사출: 금형의 마모가 덜하며, 반복 사용이 용이합니다.
      • 주조: 고온의 금속을 다루기 때문에 금형의 마모가 크고, 유지 관리가 중요합니다.



    사출과 주조의 응용 사례

    사출과 주조는 각각의 특성과 장점을 살려 다양한 산업에서 응용됩니다.

    1. 사출의 응용 사례:
      • 자동차 산업: 대시보드, 범퍼, 조명 커버 등 다양한 부품을 사출 공정으로 제작합니다.
      • 전자제품: 스마트폰 케이스, 리모컨, 키보드 키캡 등 다양한 전자제품 케이스와 부품을 만듭니다.
      • 소비재: 식기, 장난감, 가전제품 부품 등 다양한 일상용품을 생산합니다.
    2. 주조의 응용 사례:
      • 건축 및 토목: 교량, 건축 구조물, 기계 부품 등 대규모 금속 제품을 주조 공정으로 제작합니다.
      • 항공 및 방산: 항공기 엔진 부품, 방산 장비 부품 등 높은 내구성과 강도가 요구되는 부품을 만듭니다.
      • 자동차 산업: 엔진 블록, 휠, 브레이크 디스크 등 고강도 금속 부품을 주조합니다.



    주조 관련 자주 묻는 질문(FAQ)

    주조 공정에서 자주 발생하는 문제와 해결 방법

    주조 공정에서는 다양한 문제가 발생할 수 있으며, 이를 해결하기 위한 방법을 미리 이해하는 것이 중요합니다.

    1. 기공(氣孔) 문제:
      • 원인: 주조 중에 가스가 금속 내에 갇혀서 발생합니다.
      • 해결 방법: 주조 전 탈가스 처리, 적절한 주입 속도 조절, 주형 내 가스 배출 통로 설계 등을 통해 기공 발생을 최소화할 수 있습니다.
    2. 균열 문제:
      • 원인: 급격한 냉각이나 내부 응력으로 인해 발생합니다.
      • 해결 방법: 주조 후 서서히 냉각, 적절한 주조 온도 유지, 주형 디자인 개선 등을 통해 균열을 방지할 수 있습니다.
    3. 표면 결함:
      • 원인: 주형 표면의 결함, 불균일한 냉각 등이 원인입니다.
      • 해결 방법: 고품질 주형 사용, 주형 표면 처리, 균일한 냉각 조건 유지 등이 필요합니다.
    4. 수축 문제:
      • 원인: 금속이 고체화되면서 부피가 줄어드는 현상입니다.
      • 해결 방법: 주조 설계 시 수축을 고려한 보상 시스템 적용, 적절한 주형 재료 선택 등을 통해 문제를 해결할 수 있습니다.

    주조와 관련된 주요 용어 해설

    주조 공정을 이해하기 위해 알아야 할 주요 용어들을 정리해 보았습니다.

    1. 주형: 주조 공정에서 용융된 금속을 부어 넣어 형체를 만드는 틀입니다.
    2. 용융: 금속을 높은 온도로 가열하여 액체 상태로 만드는 과정입니다.
    3. 탈형: 주형에서 경화된 제품을 꺼내는 과정입니다.
    4. 다이캐스팅: 영구 주형을 사용하여 금속을 고압으로 주입하는 주조 방식입니다.
    5. 인베스트먼트 주조: 왁스 패턴을 이용해 정밀한 금속 부품을 만드는 주조 방식입니다.
    6. 원심 주조: 회전력을 이용해 금속을 주조하는 방식으로, 원형 제품 제작에 적합합니다.

    이 외에도 다양한 주조 관련 용어들이 있으며, 각 용어의 정확한 이해는 주조 공정의 효과적인 수행에 중요한 역할을 합니다. 주조는 복잡한 공정이지만, 각 단계를 잘 이해하고 문제 해결 방안을 숙지한다면 높은 품질의 금속 제품을 생산할 수 있습니다.
