[제조백과] 조인트 가공 알아보기

  • 조인트가공
  • 조인트종류

바로발주

|

2024-07-03

목차

    조인트 가공 개요

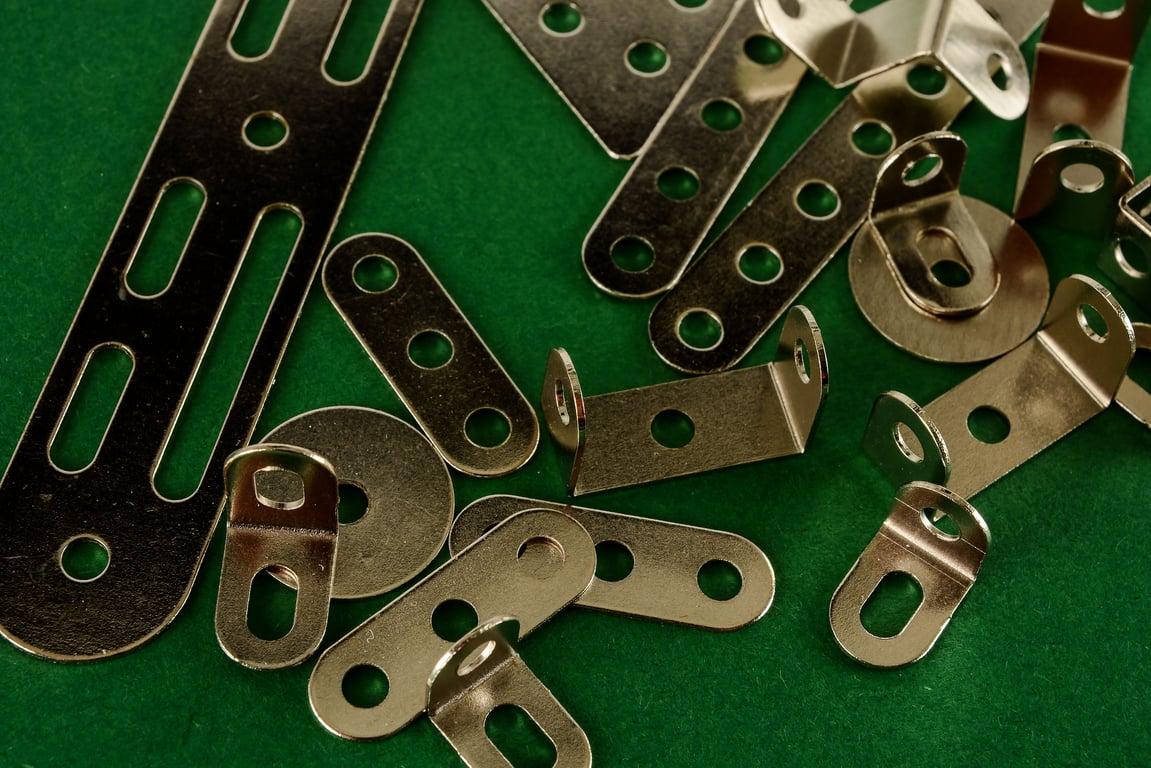

    다양한 크기의 알루미늄 조인트

    조인트 가공이란 무엇인가?

    조인트 가공은 기계 가공의 거의 모든 분야에서 필수적으로 사용되는 기술입니다. 이는 다양한 부품과 구조물을 효율적이고 안정적으로 결합하여 전체 시스템의 성능과 안전성을 보장하기 때문입니다.

    조인트 가공은 다양한 재료와 구성 요소를 결합하는 과정에서 중요한 역할을 합니다. 이는 주로 기계와 구조물의 움직임과 연결을 원활하게 하기 위해 사용됩니다. 조인트는 두 개 이상의 부품을 연결하는 역할을 하며, 그 형태와 기능은 매우 다양합니다. 조인트 가공의 주요 목적은 부품 간의 적절한 연결을 통해 구조적 안정성과 기능성을 보장하는 것입니다.

    조인트 가공의 기본적인 과정은 재료 선택, 가공, 조립, 유지보수로 구성됩니다. 가공 과정에서는 절삭, 용접, 드릴링 등 다양한 기술이 사용되며, 각 기술은 조인트의 유형과 응용 분야에 따라 달라집니다. 이러한 가공 과정을 통해 만들어진 조인트는 기계적 강도와 내구성을 갖추게 되며, 이는 제품의 수명과 성능에 직접적인 영향을 미칩니다.



    조인트의 중요성 및 역할

    조인트는 기계와 구조물의 연결 부위에서 매우 중요한 역할을 합니다. 첫째, 조인트는 부품 간의 물리적 결합을 통해 구조적 안정성을 제공합니다. 이는 특히 자동차, 항공기, 건축물 등에서 중요한 역할을 합니다. 예를 들어, 자동차의 드라이브 샤프트에 사용되는 조인트는 회전 운동을 전달하면서도 충격을 흡수하여 안정적인 주행을 가능하게 합니다.

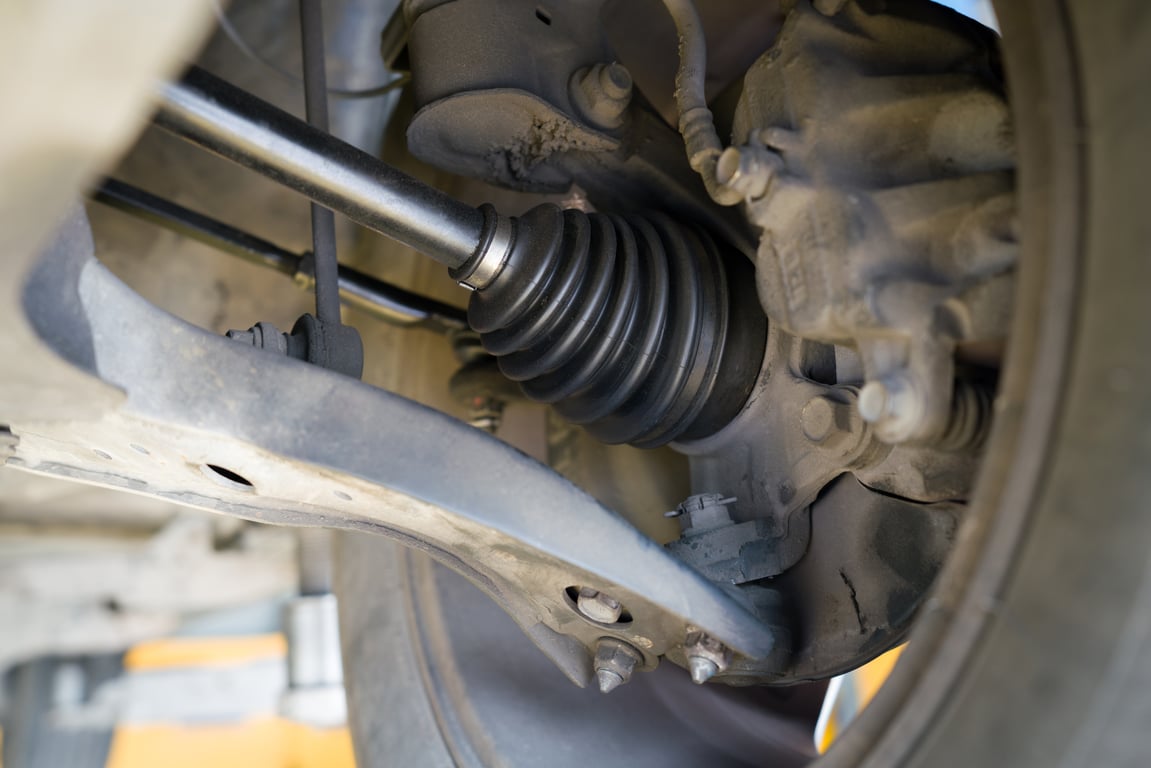

    자동차의 등속 조인트 사진

    둘째, 조인트는 동력과 운동을 전달하는 역할을 합니다. 기계 시스템에서 조인트는 회전, 직선 운동 등 다양한 형태의 운동을 부품 간에 전달하며, 이는 시스템의 효율성과 성능에 중요한 영향을 미칩니다. 특히 유니버셜 조인트와 같은 일부 조인트는 복잡한 운동을 가능하게 하여 기계 설계의 유연성을 높입니다.

    셋째, 조인트는 유지보수와 수명을 연장하는 데 중요한 역할을 합니다. 적절한 조인트 설계와 가공은 부품의 마모와 파손을 최소화하여 전체 시스템의 수명을 연장합니다. 또한, 조인트의 유지보수는 시스템의 신뢰성과 안전성을 보장하는 데 필수적입니다.

    조인트의 중요성은 그 역할에 따라 다양한 측면에서 나타나며, 이는 기계와 구조물의 설계, 제조, 유지보수에 있어 핵심적인 요소입니다. 따라서 조인트 가공 기술은 지속적인 연구와 개발이 필요한 분야입니다.





    조인트의 종류

    조인트의 종류는 그 구분 방식에 따라 여러 가지로 나뉩니다. 주요 구분 방식은 형태, 방향, 접착면 등으로 나눌 수 있습니다.

    1. 형태에 따른 구분

    등속 조인트(Constant Velocity Joint)

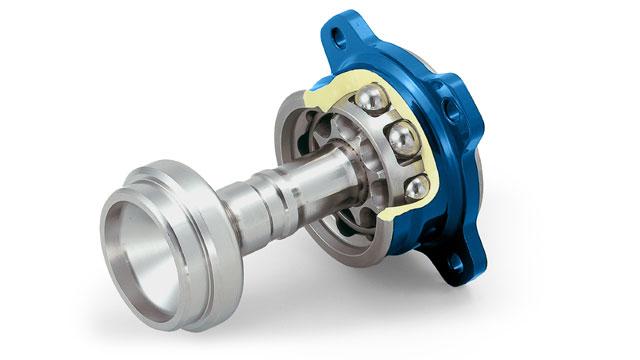

    등속 조인트 Constant Velocity Joint

    이미지 출처: NTN

    등속 조인트는 회전 운동을 일정한 속도로 전달하는 역할을 합니다. 주로 자동차의 구동축에 사용되며, 조향각이 커지더라도 일정한 회전 속도를 유지할 수 있어 주행 안정성을 높여줍니다. 등속 조인트는 내부에 볼 베어링이나 트라이포드 같은 구조를 사용하여 마찰을 최소화하고 효율적인 동력 전달을 가능하게 합니다.

    유니버셜 조인트(Universal Joint)

    유니버셜 조인트 Universal Joint

    이미지 출처: Homedepot

    유니버셜 조인트는 두 축이 일직선상에 있지 않을 때 회전 운동을 전달하는 역할을 합니다. 이는 특히 자동차와 기계 장비에서 흔히 사용되며, 큰 각도에서도 회전 운동을 효과적으로 전달할 수 있습니다. 유니버셜 조인트는 크로스 샤프트와 베어링으로 구성되며, 다양한 각도에서 유연하게 작동합니다.

    플렉시블 조인트(Flexible Joint)

    플렉시블 조인트 Flexible Joint

    이미지 출처: Polix

    플렉시블 조인트는 두 부품 간의 상대적인 운동을 허용하면서 연결을 유지하는 역할을 합니다. 이는 특히 진동과 충격을 흡수해야 하는 응용 분야에서 유용합니다. 플렉시블 조인트는 고무, 금속 스프링 등 유연한 재료로 만들어져 있어 다양한 방향으로의 변형을 허용합니다.

    앵글 조인트(Angle Joint)

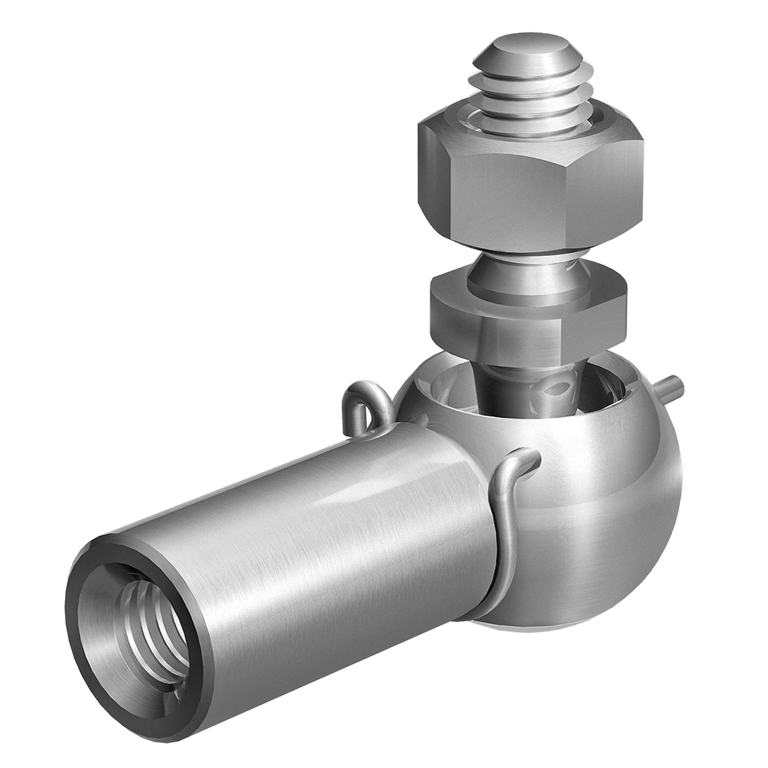

    앵글 조인트 Angle Joint

    이미지 출처: mbo-osswald

    앵글 조인트는 두 부품 간의 각도 변화에 따라 연결을 유지하는 조인트입니다. 이는 주로 로봇 팔과 같은 자동화 시스템에서 사용되며, 정확한 각도 제어와 유연한 움직임을 가능하게 합니다. 앵글 조인트는 주로 볼 베어링과 샤프트로 구성됩니다.



    2. 접착면에 따른 구분

    링 조인트(Ring Joint)

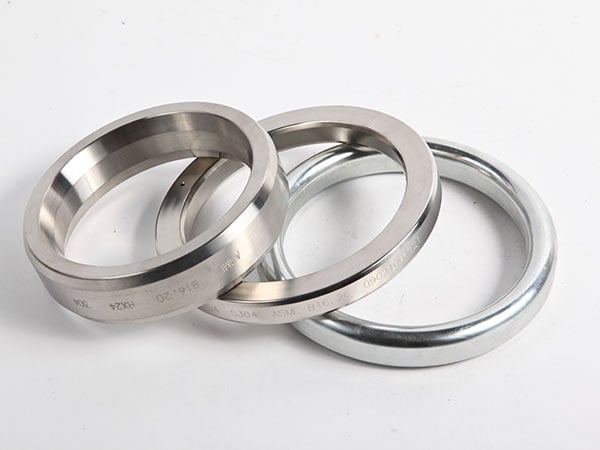

    링 조인트 Ring Joint

    이미지 출처: nbseals

    링 조인트는 금속 링과 고정 핀을 사용하여 두 부품을 연결하는 방식입니다. 이는 특히 고압 환경에서 사용되며, 누출을 방지하는 데 효과적입니다. 링 조인트는 주로 배관 시스템에서 사용되며, 간편한 설치와 높은 신뢰성을 제공합니다.

    랩 조인트(Lap Joint)

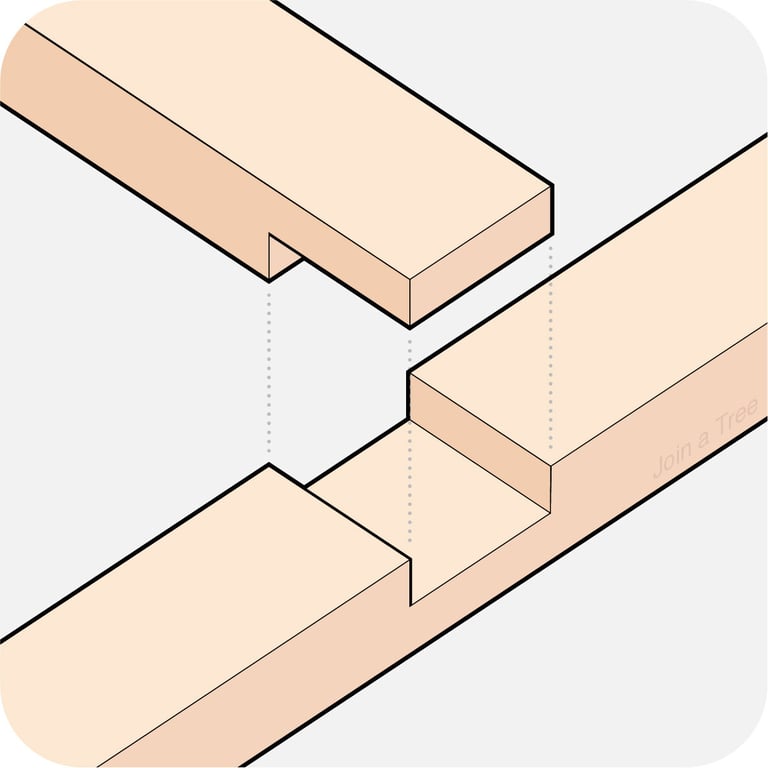

    랩 조인트 Lab Joint

    이미지 출처: join a tree

    랩 조인트는 두 부품을 겹쳐서 접합하는 방식입니다. 이는 주로 판금 가공에서 사용되며, 용접이나 접착을 통해 강력한 결합을 제공합니다. 랩 조인트는 간단한 구조와 강한 결합력을 갖추고 있어 다양한 산업에서 널리 사용됩니다.

    슬립 조인트(Slip Joint)

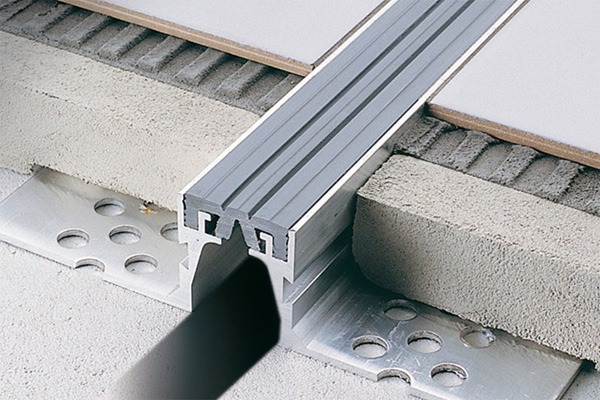

    슬립 조인트 Slip Joint

    이미지 출처: engineerings blog

    슬립 조인트는 두 부품 간의 상대적인 이동을 허용하는 조인트입니다. 이는 주로 길이 변화나 열팽창을 흡수하기 위해 사용됩니다. 슬립 조인트는 주로 파이프라인 시스템에서 사용되며, 간편한 설치와 유지보수가 가능합니다.



    3. 작업 방향에 따른 구분

    후크 조인트(Hook Joint)

    후크 조인트는 후크 형태의 구조를 사용하여 두 부품을 연결하는 방식입니다. 이는 주로 고속 회전 운동을 전달하는 데 사용되며, 간단한 구조와 높은 신뢰성을 제공합니다. 후크 조인트는 특히 섬유 기계와 같은 고속 회전 장비에서 사용됩니다.

    필렛 조인트(Fillet Joint)

    필렛 조인트는 두 부품 간의 모서리를 둥글게 하여 연결하는 방식입니다. 이는 주로 용접에서 사용되며, 응력 집중을 줄여 강한 결합을 제공합니다. 필렛 조인트는 간단한 구조와 강한 결합력을 갖추고 있어 다양한 산업에서 널리 사용됩니다.

    브릿지 조인트(Bridge Joint)

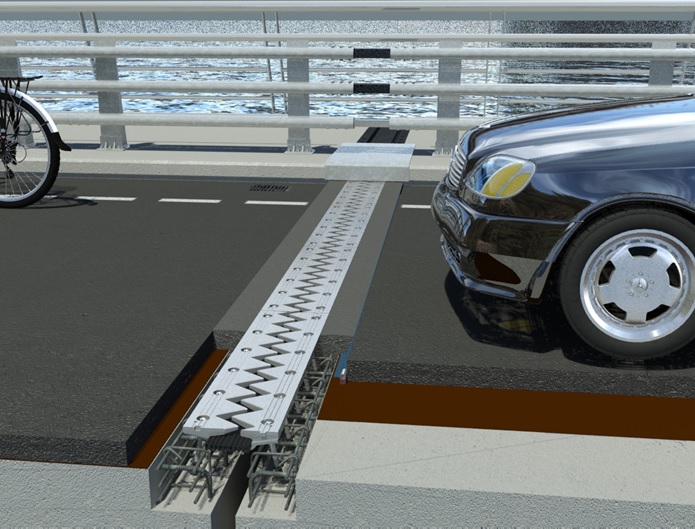

    브릿지 조인트 Bridge Joint

    이미지 출처: freyssinet

    브릿지 조인트는 두 부품 간의 큰 간격을 연결하는 조인트입니다. 이는 주로 건축과 토목 공학에서 사용되며, 큰 하중을 견디기 위해 강력한 구조를 갖추고 있습니다. 브릿지 조인트는 주로 금속 빔과 볼트로 구성됩니다.

    위와 같이 조인트의 종류는 형태, 접착면, 작업 방향 등에 따라 다양하게 나뉘며, 각 조인트는 특유의 구조와 기능을 가지고 있어 다양한 응용 분야에서 사용됩니다.





    조인트 응용 분야

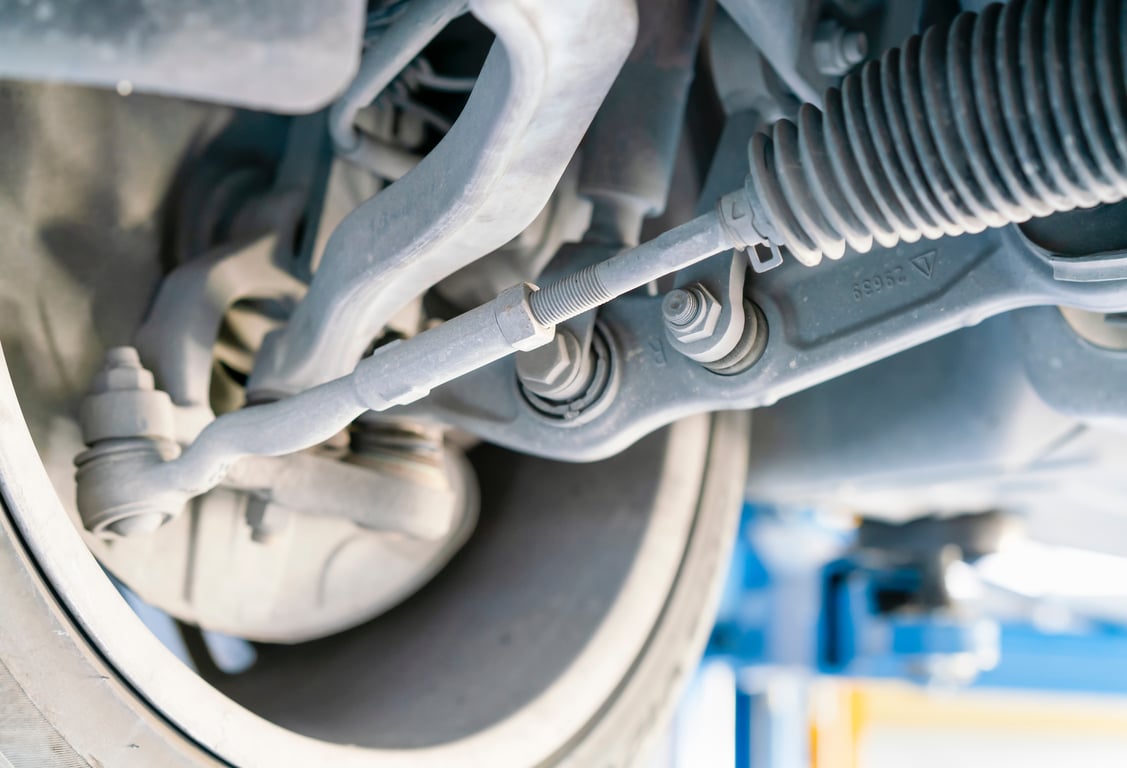

    자동차 등속 조인트 사진

    자동차 산업에서의 조인트 사용

    자동차 산업에서 조인트는 매우 중요한 역할을 합니다. 주로 드라이브 샤프트, 스티어링 시스템, 서스펜션 시스템 등에 사용되며, 차량의 성능과 안전성에 직접적인 영향을 미칩니다. 등속 조인트와 유니버셜 조인트는 주로 드라이브 샤프트에 사용되어 엔진의 회전 운동을 바퀴에 전달합니다. 이는 주행 중 조향각이 변하더라도 안정적인 동력 전달을 가능하게 합니다. 또한, 플렉시블 조인트는 서스펜션 시스템에서 충격을 흡수하고 승차감을 향상시킵니다.



    건축 및 토목 공학에서의 조인트 활용

    건축과 토목 공학에서도 조인트는 중요한 역할을 합니다. 주로 건축물의 구조적 안정성을 유지하고, 열팽창과 수축을 흡수하는 데 사용됩니다. 예를 들어, 고층 건물의 경우 바람이나 지진에 의한 흔들림을 흡수하기 위해 슬립 조인트와 같은 유연한 조인트가 사용됩니다. 또한, 교량과 같은 토목 구조물에서는 브릿지 조인트가 사용되어 큰 하중을 견디며 구조적 안정성을 제공합니다.



    제조업에서의 조인트 적용 사례

    제조업에서도 조인트는 다양한 응용 분야에서 사용됩니다. 주로 기계 가공, 조립, 용접 등에서 중요한 역할을 하며, 부품 간의 정확한 결합과 안정적인 운동을 보장합니다. 예를 들어, CNC 기계에서는 고정밀 조인트가 사용되어 부품 간의 정확한 위치 제어를 가능하게 합니다. 또한, 용접 공정에서는 필렛 조인트와 랩 조인트가 사용되어 강력한 결합을 제공합니다.

    로봇 및 자동화 시스템에서의 조인트

    로봇 및 자동화 시스템에서도 조인트는 중요한 역할을 합니다. 주로 로봇 팔의 관절 부분에 사용되어 다양한 운동을 가능하게 합니다. 앵글 조인트와 유니버셜 조인트는 로봇 팔의 유연한 움직임을 가능하게 하며, 정밀한 위치 제어를 지원합니다. 또한, 플렉시블 조인트는 진동과 충격을 흡수하여 시스템의 안정성을 높입니다.





    조인트 가공 방법

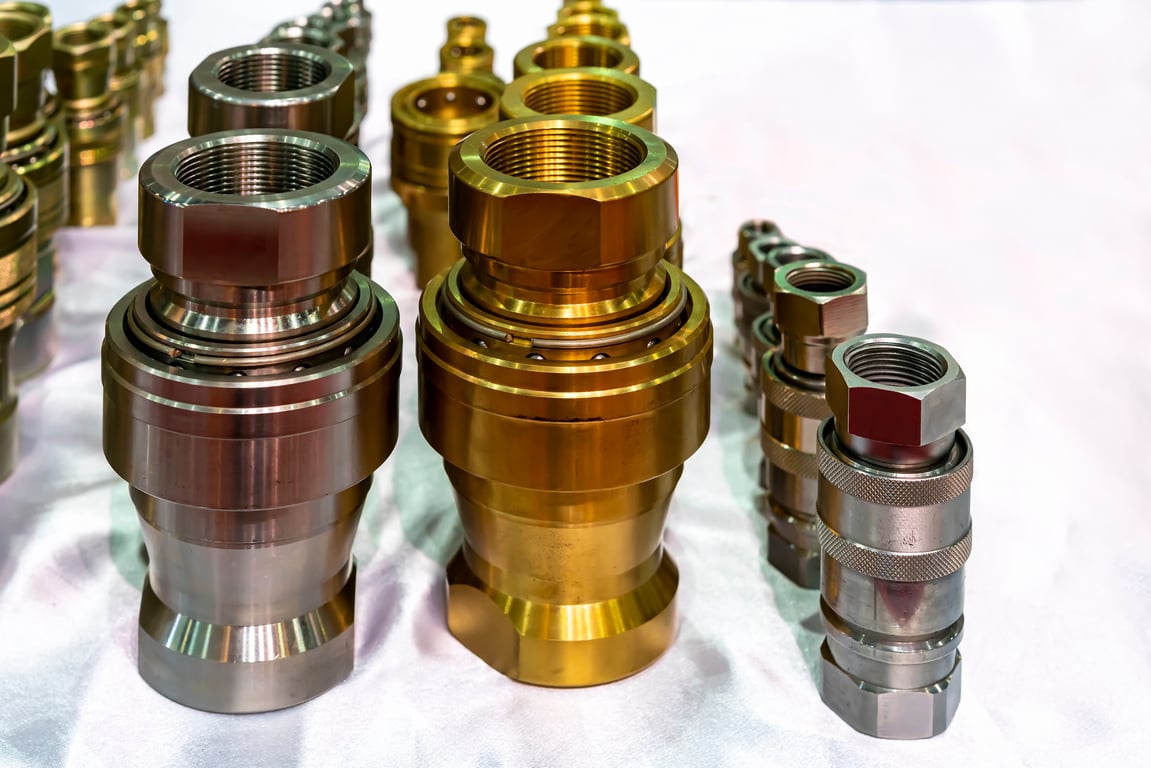

    다양한 색상과 크기의 조인트가 나란히 놓여 있는 사진

    소재 선택 및 준비

    조인트 가공에서 첫 번째 단계는 적절한 소재를 선택하는 것입니다. 소재 선택은 조인트의 용도와 요구되는 기계적 특성에 따라 달라집니다. 주로 사용되는 소재로는 강철, 알루미늄, 구리 등이 있으며, 각 소재는 특유의 강도와 내구성을 갖추고 있습니다. 소재 선택 후에는 소재의 표면을 청결하게 유지하고, 필요한 경우 열처리나 코팅을 통해 추가적인 특성을 부여할 수 있습니다.



    절삭유 및 윤활제 사용

    절삭유와 윤활제는 조인트 가공 과정에서 중요한 역할을 합니다. 절삭유는 가공 중 발생하는 열을 효과적으로 제거하고, 공구와 소재 간의 마찰을 줄여 가공 품질을 향상시킵니다. 윤활제는 조립 과정에서 부품 간의 마찰을 줄여주며, 조인트의 수명을 연장합니다. 적절한 절삭유와 윤활제를 선택하고 사용하는 것은 가공의 효율성과 품질을 높이는 데 필수적입니다.



    가공 기계 및 도구 선택

    조인트 가공에 사용되는 기계와 도구는 매우 다양합니다. 주로 사용하는 기계로는 선반, 밀링 머신, 드릴링 머신 등이 있으며, 각 기계는 특유의 가공 특성을 갖추고 있습니다. 또한, 적절한 도구를 선택하는 것도 중요합니다. 예를 들어, 고속 절삭을 위해서는 고속강 공구가 사용되며, 정밀 가공을 위해서는 다이아몬드 공구가 사용됩니다.



    가공 중점 사항 및 절삭 조건

    조인트 가공 중에는 몇 가지 중점 사항을 고려해야 합니다. 첫째, 절삭 조건을 최적화하여 가공 품질을 높여야 합니다. 이는 절삭 속도, 이송 속도, 절삭 깊이 등을 조절하는 것을 포함합니다. 둘째, 가공 중 발생하는 진동과 소음을 최소화하여 작업 환경을 개선해야 합니다. 이를 위해 적절한 기계 설정과 공구 선택이 필요합니다. 셋째, 가공 후 품질 검사를 통해 결함을 식별하고, 필요한 경우 재작업을 수행하여 최종 제품의 품질을 보장해야 합니다.





    조인트 가공 및 유지보수

    기계 설비 중인 작업자 사진

    조인트 가공 절차 및 팁

    조인트 가공의 절차는 소재 선택, 가공, 조립, 검사로 구성됩니다. 먼저, 적절한 소재를 선택하고 준비합니다. 다음으로, 절삭유와 윤활제를 사용하여 가공 기계와 도구를 통해 조인트를 가공합니다. 가공이 완료된 후에는 부품을 조립하고, 최종적으로 품질 검사를 수행합니다. 가공 과정에서의 팁으로는 정밀한 측정을 통해 정확한 가공을 수행하고, 절삭 조건을 최적화하여 가공 시간을 단축하는 것이 있습니다.



    조인트의 일반적인 고장 원인 및 해결 방법

    조인트의 일반적인 고장 원인으로는 마모, 부식, 피로 등이 있습니다. 마모는 주로 부품 간의 마찰로 인해 발생하며, 적절한 윤활제를 사용하여 마모를 줄일 수 있습니다. 부식은 주로 환경 조건에 의해 발생하며, 부식 방지 코팅이나 재료 선택을 통해 해결할 수 있습니다. 피로는 반복적인 하중으로 인해 발생하며, 조인트 설계를 개선하여 피로 수명을 연장할 수 있습니다.



    조인트 유지보수 및 수명 연장 방법

    조인트의 유지보수는 정기적인 점검과 윤활, 부품 교체를 포함합니다. 정기적인 점검을 통해 조인트의 상태를 확인하고, 필요한 경우 윤활제를 추가하거나 부품을 교체합니다. 또한, 조인트의 수명을 연장하기 위해서는 적절한 설계와 가공, 그리고 유지보수가 필요합니다. 이를 통해 조인트의 신뢰성과 안정성을 유지할 수 있습니다.

    조인트 가공과 유지보수는 기계와 구조물의 성능과 수명에 중요한 영향을 미칩니다. 따라서 적절한 기술과 절차를 통해 조인트를 관리하는 것이 필수적입니다.
