[제조백과] 금속과 플라스틱의 만남, 인서트 사출

  • 금형
  • 인서트사출

바로발주

|

2024-04-16

목차

    인서트 사출이란?

    정의 및 개요

    인서트 사출은 복합 소재 구성품을 만드는 효과적인 방법으로, 특정 부품이나 금속과 같은 재료를 플라스틱과 결합하는 공정입니다. 이 기술은 주로 내구성이 요구되거나 특정 기능성을 강화할 필요가 있는 부품에 사용됩니다. 예를 들어, 전자 제품의 전기적 연결 부품, 자동차의 복합 구조 부품 등 다양한 산업에서 활용됩니다. 인서트 사출 공정은 고유의 특성으로 인해 효율적인 생산성과 경제성을 제공하며, 제품의 안정성과 품질을 높이는 데 기여합니다.

    인서트 사출의 기술적 원리

    인서트 사출의 기술적 원리는 비교적 간단하면서도 정교합니다. 먼저, 금속 인서트나 다른 강화 재료를 사출 금형에 배치합니다. 이후 고온의 플라스틱을 금형 내로 주입하여 인서트 주변을 완전히 감싸게 됩니다. 플라스틱이 굳으면서 인서트와 완벽하게 일체화되어 강력한 결합력이 생깁니다. 이 과정에서 중요한 것은 온도와 압력의 정밀한 조절입니다. 너무 높은 온도는 인서트를 손상시킬 수 있고, 너무 낮은 압력은 플라스틱과 인서트 사이의 결합력을 약화시킬 수 있기 때문입니다. 따라서 인서트 사출은 철저한 공정 관리와 정밀한 금형 설계가 요구되는 기술이라 할 수 있습니다.

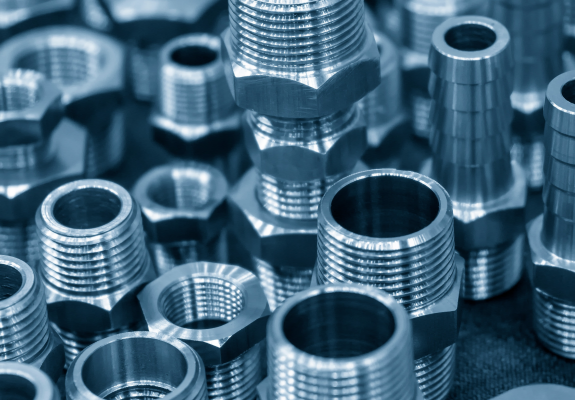

    인서트 사출 제작 부품

    금속 인서트 사출

    금속 인서트 사출의 특징

    금속 인서트 사출은 플라스틱 사출 성형 공정에 금속 부품을 통합하여 복합 소재 부품을 제작하는 기술입니다. 이 방법은 금속의 강도와 플라스틱의 유연성을 결합해, 내구성과 기능성이 뛰어난 최종 제품을 생산할 수 있게 합니다. 공정의 핵심은 금속 부품을 금형에 정확히 배치하고, 그 위에 플라스틱을 사출하여 금속과 완벽하게 결합시키는 것입니다. 이 기술은 높은 기계적 강도가 요구되는 자동차 부품, 전자 장비의 커넥터, 의료 기기 등 다양한 산업 분야에서 필수적으로 사용됩니다.

    주요 사용 금속과 적용 제품 예시

    주로 사용되는 금속에는 스테인레스 스틸, 알루미늄, 황동 등이 있으며, 각각의 금속은 그 특성에 따라 선택됩니다. 예를 들어, 스테인레스 스틸은 부식 저항성이 뛰어나 식품 산업이나 의료 분야에서 많이 사용되며, 알루미늄은 가볍고 열전도율이 높아 전자 제품의 쿨링 바디 등에 적용됩니다. 이러한 금속 인서트는 자동차의 에어백 하우징, 스마트폰의 금속 버튼, 정밀 기구의 연결 부품 등 다양한 제품에 통합되어 제품의 전반적인 성능을 향상시키는 데 기여합니다.



    인서트 사출 금형

    인서트 사출 금형의 설계

    인서트 사출 금형의 설계는 제품의 요구 사항을 충족시키는 정밀한 공정입니다. 금형 설계 시 가장 중요한 요소는 금속 인서트가 금형 내에서 정확한 위치에 고정되어야 한다는 것입니다. 이를 위해, 고정핀, 자석 또는 특수 클램핑 장치를 사용하여 인서트를 금형에 안정적으로 배치합니다. 또한, 플라스틱이 금속 부품 주변을 완전히 감싸며 결합할 수 있도록 충분한 공간과 적절한 사출 포트가 설계되어야 합니다. 이 과정에서 플라스틱의 유동성, 냉각 시간, 금형의 온도 관리 등이 중요한 고려 사항입니다.

    다양한 금형의 종류와 특징

    인서트 사출 금형은 사용되는 금속 인서트의 종류와 제품의 특성에 따라 여러 형태로 나뉩니다. 예를 들어, 단일 금형은 하나의 금속 인서트만을 사용하여 간단한 제품을 생산할 때 사용되며, 다중 금형은 여러 종류의 금속 인서트를 동시에 사출하여 복잡한 구조의 제품을 제작할 수 있습니다. 또한, 회전 금형은 금형을 회전시켜 다양한 각도에서 플라스틱을 사출할 수 있어, 더 복잡하고 정밀한 디자인의 제품을 생산할 수 있습니다. 각 금형은 특정한 제품의 요구 사항에 맞추어 정밀하게 제작되며, 이는 고품질의 인서트 사출 제품을 위한 기초가 됩니다.



    인서트 사출 성형 공정

    단계별 공정 설명

    인서트 사출 가공 중

    인서트 사출 성형의 첫 번째 단계는 금속 인서트의 준비와 배치입니다. 이 인서트는 사출 금형에 정확히 배치되어야 하며, 이는 전체 제품의 품질을 결정짓는 중요한 과정입니다. 다음으로, 플라스틱 또는 기타 재료가 녹아서 액체 상태가 될 때까지 가열됩니다. 이 액체 재료는 높은 압력 하에 금형 내부에 주입되며, 이 과정에서 금속 인서트 주변을 완벽하게 감싸게 됩니다. 마지막으로, 재료가 식고 굳으면서 완성된 형태를 이루게 됩니다. 이 단계는 제품의 완성도를 보장하기 위해 정밀한 온도와 시간 제어가 필요합니다.

    재료와 온도, 압력의 중요성

    인서트 사출 성형에서 재료의 선택은 최종 제품의 특성과 성능에 결정적인 영향을 미칩니다. 사용되는 재료는 고온에서도 강한 내구성을 유지할 수 있어야 하며, 금속 인서트와 잘 결합되어야 합니다. 온도는 재료가 적절히 녹아서 금형에 주입될 수 있는 상태가 되도록 조절되어야 하며, 너무 높거나 낮은 온도는 제품의 결함을 초래할 수 있습니다. 압력은 재료가 금형의 모든 공간을 균일하게 채울 수 있도록 조절되어야 하며, 이는 공기 포켓이나 불완전한 충전을 방지하는 데 중요한 역할을 합니다. 이러한 변수들의 정밀한 관리는 고품질의 인서트 사출 제품을 생산하는 데 필수적입니다.



    플라스틱 인서트 사출

    플라스틱 인서트 사출의 장점과 한계

    플라스틱 인서트 사출은 많은 장점을 제공합니다. 가장 두드러진 장점은 제조 공정의 효율성과 생산성을 향상시킬 수 있다는 점입니다. 이 방식은 금속 인서트와 플라스틱 재료를 하나의 공정에서 결합함으로써 조립 시간과 비용을 절감할 수 있습니다. 또한, 완성된 제품은 금속의 강도와 플라스틱의 가벼움을 동시에 갖추고 있어, 내구성과 기능성이 우수합니다. 그러나 한계도 존재합니다. 예를 들어, 설계와 금형 제작에 있어 높은 정밀도가 요구되며, 재료 비용이 증가할 수 있습니다. 또한, 높은 기술적 요구 사항으로 인해 초기 투자 비용이 높을 수 있습니다.

    주요 사용 분야 및 예제

    플라스틱 인서트 사출은 다양한 산업 분야에서 활용됩니다. 자동차 산업에서는 대시보드, 내장 패널, 핸들 등의 부품 제조에 사용되어, 부품의 강도를 유지하면서 무게를 줄일 수 있습니다. 전자 산업에서는 스마트폰의 프레임이나 컴퓨터의 포트 연결 부분 등에 사용되어, 정밀한 부품의 안정성과 내구성을 보장합니다. 의료 기기 분야에서도 플라스틱 인서트 사출은 일회용 수술 도구나 케이스 등의 제조에 이용되어, 위생적이고 안전한 제품을 생산할 수 있습니다.



    필름 인서트 사출

    필름 인서트 사출 기술의 개념

    필름 인서트 사출은 플라스틱 사출 성형 과정에서 특수 필름을 삽입하여 제품의 외관을 개선하고 추가적인 기능을 부여하는 기술입니다. 이 방법은 주로 장식적인 필름 또는 기능성 필름(예: 터치 센서 필름)을 사용하여 제품의 외형적인 매력을 증대시키고, 내구성을 강화합니다. 사출 성형 공정 중에 필름을 금형에 삽입하고, 플라스틱 재료를 필름 위에 주입하여 필름과 플라스틱이 일체형으로 결합되게 합니다. 이 기술은 높은 정밀도와 복잡한 그래픽의 구현이 가능하여, 자동차 대시보드 패널, 가전 제품의 인터페이스, 휴대폰 케이스 등 다양한 제품에 활용됩니다.

    적용 분야 및 실제 사례

    필름 인서트 사출 기술은 주로 소비자가 직접 보고 만지는 제품들에 적용되어 제품의 시각적 매력을 높이고, 사용자 경험을 개선하는 데 크게 기여합니다. 예를 들어, 자동차 산업에서는 계기판이나 인포테인먼트 시스템의 외관을 개선하기 위해 필름 인서트 사출이 자주 사용됩니다. 또한, 가전 제품에서는 버튼이나 패널에 특수 기능을 추가하는 데 이 기술이 활용되며, 미적 감각과 함께 사용자 인터페이스의 직관성을 향상시킵니다. 이외에도 휴대폰의 배터리 커버나 케이스 제작에 필름 인서트 사출이 사용되어, 고급스러운 디자인과 개성 있는 패턴을 제공합니다.



    인서트 사출의 장점과 단점

    경제적 이점과 제조 효율성

    인서트 사출은 다양한 재료를 이용하여 복합 제품을 한 번에 제조할 수 있는 기술로, 생산 과정에서의 시간과 비용을 절감할 수 있는 주요한 장점을 제공합니다. 이 기술은 별도의 조립 과정 없이 금속, 플라스틱, 심지어 전자 부품까지 한 번에 사출 성형할 수 있기 때문에, 조립 오류를 줄이고 생산 효율을 크게 높일 수 있습니다. 또한, 제품의 일체감을 높여 더 견고하고 내구성 있는 제품을 생산할 수 있으며, 생산 과정의 자동화가 가능해 인건비 절감에도 기여합니다.

    기술적 한계와 해결 방안

    인서트 사출 기술은 많은 장점에도 불구하고 몇 가지 기술적 한계를 가지고 있습니다. 예를 들어, 금형 설계와 제작이 복잡하고 비용이 많이 들 수 있으며, 사출 성형 과정에서 금속과 플라스틱의 열팽창률 차이로 인해 제품에 내부 응력이 발생할 수 있습니다. 이러한 문제를 해결하기 위해, 더 정밀한 금형 설계 기술과 사출 조건의 최적화가 필요합니다. 또한, 재료 연구를 통해 서로 다른 재료의 결합에 더 적합한 고성능 플라스틱이나 합금을 개발하는 것도 중요한 대안이 될 수 있습니다. 이러한 연구와 개발은 인서트 사출 기술의 효율성과 적용 범위를 확대하는 데 크게 기여할 것입니다.



    인서트 사출 적용 분야

    자동차 산업

    자동차 산업에서 인서트 사출은 주로 복잡한 부품과 구조적 요소를 제작하는 데 사용됩니다. 예를 들어, 자동차의 대시보드, 조명 시스템, 내장 전자장비의 케이스 등은 플라스틱과 금속의 조합을 필요로 하는 경우가 많습니다. 이러한 부품들은 고강도와 내열성, 전기적 특성이 요구되는데, 인서트 사출을 통해 이러한 특성을 갖춘 부품을 한 번에 형성할 수 있습니다. 또한, 이 기술은 부품의 무게를 줄이는 데도 기여하여 자동차의 연비 향상에도 도움을 줍니다. 자동차 산업에서 요구하는 엄격한 안전 및 품질 기준을 충족시키기 위해, 인서트 사출은 정밀하고 반복적인 제조가 가능하도록 해줍니다.

    전자 제품

    인서트사출의 적용사례: 스마트폰 프레임

    전자 제품 분야에서는 인서트 사출이 특히 소형화, 경량화가 중요한 부품 제작에 활용됩니다. 스마트폰, 태블릿, 노트북과 같은 소비자 전자 제품 내부의 복잡한 부품들은 종종 금속 인서트가 포함된 플라스틱 구조를 필요로 합니다. 이런 부품들은 내구성과 정밀도가 매우 중요한데, 인서트 사출을 이용하면 금속과 플라스틱의 이점을 결합하여 고성능의 부품을 제작할 수 있습니다. 또한, 전자 제품의 경우 전자파 차폐나 열 관리 같은 추가적인 기능적 요구 사항을 충족시키는 금속 인서트를 사출 성형 과정 중에 삽입함으로써, 더욱 효율적인 제품 설계가 가능해집니다.

    의료 기기

    의료 기기 산업에서 인서트 사출은 특히 위생과 정밀도가 요구되는 환경에서 그 가치가 빛납니다. 의료용 기기나 장비 제작 시, 금속 인서트를 사용한 플라스틱 부품들은 내화학성, 멸균 용이성 등의 특성 때문에 선호됩니다. 인서트 사출은 이러한 복잡한 요구 사항을 충족시키는 동시에, 생산 효율성을 높여 주며, 제품의 일관성과 신뢰성을 보장합니다. 수술용 기구, 진단 장비 및 임플란트와 같은 제품들은 인서트 사출로 인해 더 안전하고 효과적인 의료 서비스 제공이 가능해졌습니다.
