[제조백과] 웰드라인(Weld Line) 해결하기

  • 플라스틱
  • 사출
  • 불량
  • 웰드라인
  • weldline

바로발주

|

2024-06-28

목차

    웰드라인이란?

    정의 및 개념

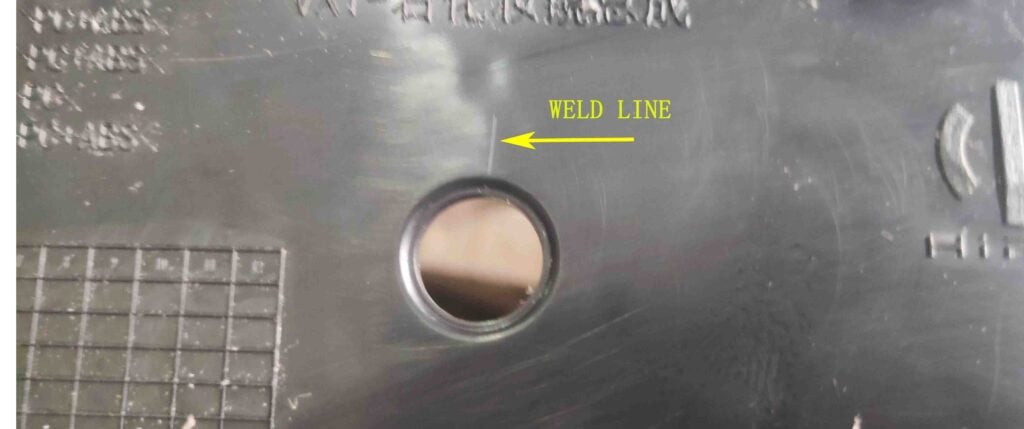

    웰드라인 발생 사진이미지 출처: Topworks Plastic Mold

    웰드라인(Weld Line)은 플라스틱 사출 성형 공정 중 두 개 이상의 플라스틱 흐름이 만나면서 형성되는 선형 결함입니다. 주로 부품의 외관상에 보이는 선형 자국으로 나타나며, 때로는 기계적 강도가 약해지는 원인이 되기도 합니다. 웰드라인은 플라스틱 용융물의 흐름이 금형 내의 장애물이나 복잡한 구조를 따라 이동하다가 만나면서 발생합니다. 이 과정에서 두 흐름이 완전히 결합하지 못하고 경계면이 남아 결함이 생기게 됩니다.

    웰드라인은 사출 성형 과정에서 매우 흔하게 발생하는 문제 중 하나로, 제품의 품질에 큰 영향을 미칠 수 있습니다. 따라서 이를 최소화하거나 방지하기 위한 여러 방법들이 연구되고 있습니다.

    웰드라인의 시각적 특징

    웰드라인은 주로 다음과 같은 시각적 특징을 갖습니다:

    • 선형 자국: 표면에 얇고 긴 선형 자국이 나타납니다. 이는 두 플라스틱 흐름이 만나는 지점에서 형성되는 경계선입니다.
    • 광택 차이: 웰드라인 부분은 주변 영역과 비교하여 광택이 다를 수 있습니다. 이는 플라스틱이 완전히 결합하지 못해 생기는 표면 특성의 차이 때문입니다.
    • 색상 차이: 때로는 웰드라인 부분이 약간 어두운 색상으로 나타날 수 있습니다. 이는 재료가 완전히 혼합되지 않으면서 발생하는 현상입니다.
    • 표면 결함: 웰드라인이 심한 경우, 제품 표면에 약간의 오목하거나 불규칙한 결함이 생길 수 있습니다. 이는 기계적 강도를 약화시키는 요인이 됩니다.

    웰드라인의 시각적 특징은 제품의 외관 품질에 직접적인 영향을 미치므로, 이를 최소화하는 것이 중요합니다. 이를 위해서는 사출 성형 조건을 최적화하고, 적절한 금형 설계를 통해 웰드라인 발생을 줄이는 노력이 필요합니다.

    웰드라인의 발생 원인

    사출 속도와 온도

    웰드라인의 발생 원인 중 하나는 사출 속도와 온도입니다. 사출 속도는 플라스틱 용융물이 금형 내부로 주입되는 속도를 의미하며, 온도는 용융물과 금형의 온도를 말합니다. 이 두 가지 변수는 플라스틱의 유동성 및 결합력에 큰 영향을 미칩니다.

    • 사출 속도: 너무 낮은 사출 속도는 플라스틱 용융물이 금형 내부에서 충분히 흐르지 못하게 하여 웰드라인이 형성될 가능성을 높입니다. 반대로 너무 높은 사출 속도는 흐름의 난류를 증가시켜 결함을 유발할 수 있습니다. 최적의 사출 속도를 유지하는 것이 중요합니다.
    • 사출 온도: 용융물의 온도가 낮으면 플라스틱이 금형 내부에서 빠르게 냉각되면서 웰드라인이 형성될 수 있습니다. 반대로 온도가 너무 높으면 재료가 과도하게 유동하여 결합력이 약해질 수 있습니다. 적절한 사출 온도를 유지하여 플라스틱이 금형 내에서 원활히 흐르고 결합할 수 있도록 해야 합니다.

    재료의 특성

    플라스틱 재료의 특성도 웰드라인의 발생에 큰 영향을 미칩니다. 각각의 재료는 고유한 유동성과 결합 특성을 가지고 있으며, 이를 고려하여 사출 성형 조건을 설정해야 합니다.

    • 유동성: 플라스틱의 유동성이 낮으면 금형 내에서 충분히 흐르지 못하여 웰드라인이 형성될 가능성이 높습니다. 높은 유동성을 가진 재료를 사용하는 것이 유리합니다.
    • 결합력: 재료의 결합력은 두 흐름이 만날 때 얼마나 잘 결합하는지를 나타냅니다. 결합력이 약한 재료는 웰드라인이 더 쉽게 형성될 수 있습니다. 결합력이 좋은 재료를 선택하거나, 첨가제를 사용하여 결합력을 향상시키는 방법이 있습니다.
    • 냉각 속도: 각 재료는 고유의 냉각 속도를 가지고 있으며, 이는 사출 성형 과정에서 중요한 변수입니다. 재료가 너무 빨리 냉각되면 웰드라인이 형성될 가능성이 높아집니다. 냉각 속도를 조절하여 웰드라인을 최소화할 수 있습니다.

    금형 설계 문제

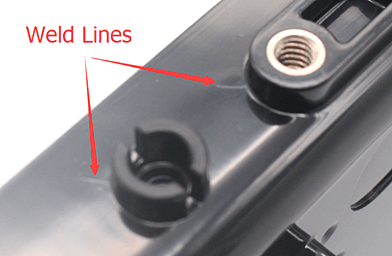

    이미지 출처: Rapid Direct

    금형 설계는 웰드라인 발생의 또 다른 중요한 원인입니다. 금형의 구조와 디자인은 플라스틱 용융물이 어떻게 흐르고 결합하는지를 결정짓는 요소로 작용합니다.

    • 금형 게이트 위치: 금형 내의 게이트 위치는 플라스틱 흐름의 시작점을 결정하며, 잘못된 게이트 위치는 웰드라인을 유발할 수 있습니다. 게이트를 적절히 배치하여 플라스틱 흐름이 원활하게 이루어지도록 해야 합니다.
    • 금형 내 장애물: 금형 내부의 리브, 핀, 포스트와 같은 구조물은 플라스틱 흐름을 방해할 수 있습니다. 이러한 장애물을 최소화하거나, 흐름을 분산시키는 디자인을 적용하여 웰드라인 발생을 줄일 수 있습니다.
    • 금형 온도 분포: 금형 내의 온도 분포가 고르지 않으면 특정 부위에서 빠르게 냉각되어 웰드라인이 형성될 수 있습니다. 금형 온도를 균일하게 유지하는 것이 중요합니다.

    금형 설계는 웰드라인을 줄이기 위한 핵심 요소 중 하나로, 이를 최적화하기 위해서는 사출 성형 해석 소프트웨어(CAE)를 활용하는 것이 효과적입니다. CAE를 통해 금형 설계 단계에서부터 웰드라인 발생 가능성을 예측하고, 이를 개선할 수 있는 방법을 찾을 수 있습니다.

    웰드라인의 문제점

    기계적 강도 감소

    웰드라인은 플라스틱 사출 성형 과정에서 두 개의 흐름이 만나는 부분에서 형성되는 선입니다. 이러한 웰드라인은 기계적 강도 감소를 초래할 수 있습니다. 사출된 제품에서 웰드라인이 존재하는 부분은 다른 부분에 비해 강도가 약해집니다. 이는 제품이 높은 하중을 받거나 충격을 받을 때 쉽게 파손될 수 있다는 것을 의미합니다. 기계적 강도의 감소는 특히 구조적 강도가 중요한 제품에서 심각한 문제를 일으킬 수 있습니다. 예를 들어, 자동차 부품, 전자 제품의 케이스, 의료 기기 등에서 웰드라인으로 인해 제품의 신뢰성이 떨어질 수 있습니다.

    외관상 문제

    웰드라인은 제품의 외관에도 영향을 미칩니다. 시각적으로 불규칙한 선이 제품 표면에 나타나며, 이는 제품의 품질을 저하시키는 요소로 작용합니다. 소비자는 제품의 외관이 중요한 경우가 많기 때문에, 웰드라인이 있는 제품은 시장에서 경쟁력이 떨어질 수 있습니다. 특히, 고급 소비재나 디자인이 중요한 제품에서는 웰드라인이 소비자의 구매 결정에 부정적인 영향을 미칠 수 있습니다. 외관상의 문제는 단순히 보기 흉한 것을 넘어서, 제품의 브랜드 이미지에도 영향을 미칠 수 있습니다.

    제품 성능 저하

    웰드라인은 제품의 전반적인 성능을 저하시킬 수 있습니다. 예를 들어, 플라스틱 제품의 경우, 웰드라인이 있는 부분은 다른 부분보다 열적, 전기적 특성이 달라질 수 있습니다. 이는 제품의 일관된 성능을 보장하는 데 어려움을 초래합니다. 또한, 웰드라인은 제품의 내구성을 감소시키고, 장기적인 사용 시 문제가 발생할 가능성을 높입니다. 이는 결국 제품의 수명 단축으로 이어질 수 있으며, 사용자에게 불편을 초래할 수 있습니다.

    웰드라인의 해결방안

    사출 조건 최적화

    웰드라인 문제를 해결하기 위한 첫 번째 방법은 사출 조건을 최적화하는 것입니다. 사출 속도, 압력, 온도 등의 조건을 조절하여 웰드라인의 형성을 최소화할 수 있습니다. 예를 들어, 사출 속도를 높이면 용융된 플라스틱이 금형 내부에서 더 빠르게 흐르며, 이로 인해 웰드라인이 형성되는 것을 방지할 수 있습니다. 또한, 금형의 온도를 적절하게 조절하여 플라스틱이 적절하게 냉각되도록 하는 것도 중요합니다. 이러한 조건 조정은 시뮬레이션 소프트웨어를 사용하여 최적의 값을 찾아내는 것이 효과적입니다.

    금형 설계 개선

    웰드라인 문제를 해결하는 또 다른 방법은 금형 설계를 개선하는 것입니다. 금형의 게이트 위치, 흐름 경로 등을 재설계하여 웰드라인이 형성되지 않도록 할 수 있습니다. 예를 들어, 게이트를 제품의 중앙에 배치하면 플라스틱이 균등하게 퍼져나가며, 웰드라인이 형성되는 것을 방지할 수 있습니다. 또한, 금형 내의 유동 경로를 최적화하여 플라스틱이 부드럽게 흐르도록 하는 것도 중요한 방법입니다. 이를 통해 웰드라인의 형성을 최소화하고, 제품의 품질을 향상시킬 수 있습니다.

    재료 변경

    재료를 변경하는 것도 웰드라인 문제를 해결하는 방법 중 하나입니다. 웰드라인이 잘 형성되지 않는 재료를 선택하여 사출 성형하는 것이 효과적입니다. 예를 들어, 충전재가 포함된 재료나 유리섬유 강화 플라스틱은 웰드라인 형성을 감소시키는 데 도움이 됩니다. 또한, 재료의 점도를 조절하여 플라스틱이 더 부드럽게 흐르도록 하는 것도 중요한 방법입니다. 재료의 특성을 이해하고, 적절한 재료를 선택하는 것이 웰드라인 문제를 해결하는 데 큰 도움이 될 수 있습니다.

    웰드라인 현상을 방지하는 방법

    사출 성형 해석 소프트웨어(CAE) 활용

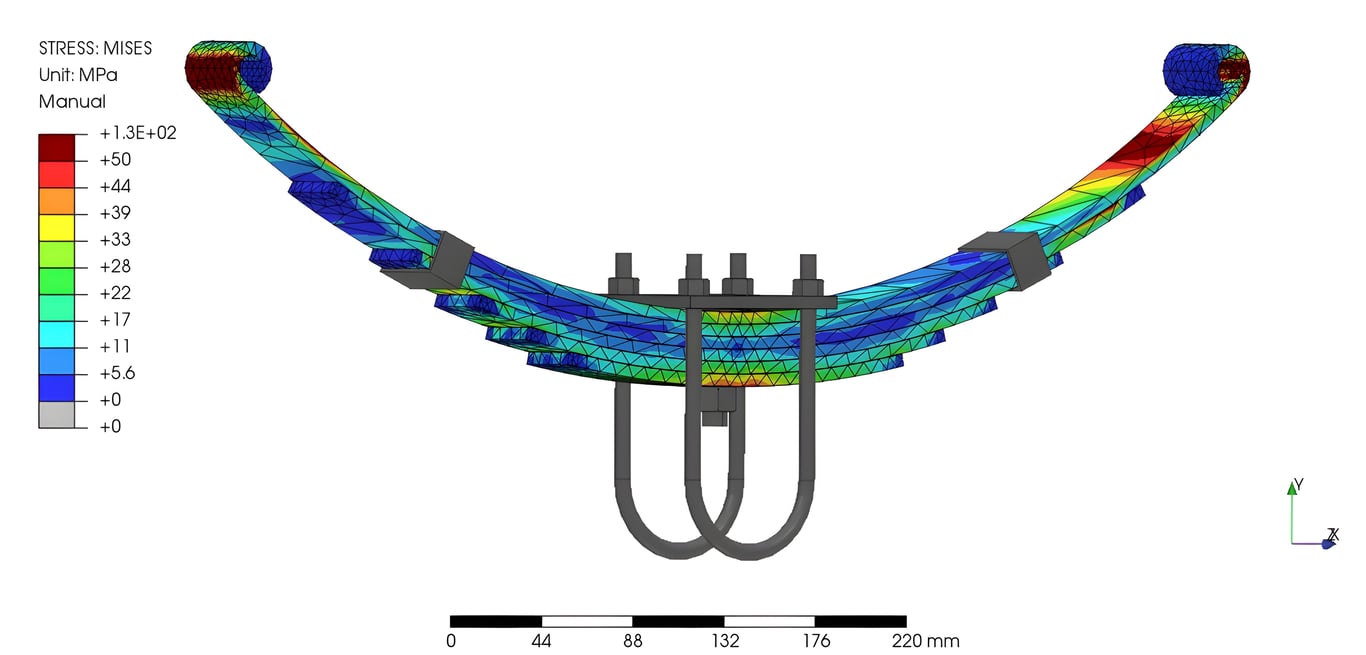

    CAE 예시사진

    사출 성형 해석 소프트웨어(CAE, Computer-Aided Engineering)는 사출 성형 공정을 미리 시뮬레이션해 볼 수 있는 강력한 도구입니다. 이 소프트웨어를 활용하면 금형 설계 단계에서부터 웰드라인 발생 가능성을 예측하고 미리 대응할 수 있습니다. CAE 소프트웨어는 다음과 같은 방식으로 웰드라인 문제를 방지할 수 있습니다.

    1. 금형 설계 최적화

    CAE 소프트웨어는 금형 설계의 다양한 변수들을 분석해 최적의 설계를 찾는 데 도움을 줍니다. 유동해석을 통해 재료의 흐름을 시뮬레이션하고, 웰드라인이 생길 수 있는 위치를 예측할 수 있습니다. 이를 통해 금형의 게이트 위치, 벤트 구조 등을 조정해 웰드라인 발생을 최소화할 수 있습니다.

    2. 공정 조건 최적화

    사출 성형 공정에서의 온도, 압력, 속도 등의 변수는 웰드라인 형성에 큰 영향을 미칩니다. CAE 소프트웨어는 이러한 공정 조건을 시뮬레이션하여 최적의 조건을 도출할 수 있게 도와줍니다. 이를 통해 실제 생산 단계에서 웰드라인이 형성되는 것을 방지할 수 있습니다.

    사출 공정 모니터링

    사출 공정 모니터링은 실제 생산 과정에서 웰드라인 형성을 실시간으로 감지하고 조절하는 중요한 방법입니다. 이를 위해 다양한 센서와 데이터 분석 기법을 활용할 수 있습니다.

    1. 실시간 데이터 수집

    사출 성형 기계에 부착된 센서를 통해 실시간으로 데이터를 수집합니다. 온도, 압력, 속도 등 다양한 변수들을 모니터링하여 이상 징후를 즉시 파악할 수 있습니다.

    2. 데이터 분석 및 피드백

    수집된 데이터를 분석하여 웰드라인 형성의 원인을 파악하고, 즉각적인 피드백을 통해 공정 조건을 조정합니다. 이를 통해 생산 중에 발생할 수 있는 웰드라인 문제를 빠르게 해결할 수 있습니다.

    사례 연구

    사례 연구는 웰드라인 문제를 해결한 실제 사례들을 분석하여 배울 수 있는 좋은 방법입니다. 이를 통해 실무에서 적용할 수 있는 구체적인 해결 방안을 도출할 수 있습니다.

    1. 성공 사례 분석

    성공적인 웰드라인 문제 해결 사례를 분석합니다. 문제의 원인, 적용된 해결 방안, 그리고 그 결과를 상세히 살펴봄으로써 유사한 문제를 해결하는 데 도움을 받을 수 있습니다.

    2. 실패 사례 분석

    실패한 사례 또한 중요한 학습 자료가 됩니다. 실패의 원인을 분석하고, 이를 통해 얻은 교훈을 바탕으로 더 나은 해결책을 마련할 수 있습니다.

    그 외 사출불량의 종류

    보이드(Void)

    정의 및 발생 원인

    보이드는 사출 성형 제품 내부에 생기는 빈 공간을 의미합니다. 이는 주로 재료가 충분히 채워지지 않거나, 냉각 과정에서 수축이 발생할 때 나타납니다. 보이드의 발생 원인은 다음과 같습니다.

    1. 재료 공급 부족: 사출 압력이 부족하거나 게이트 크기가 적절하지 않아 재료가 충분히 채워지지 않는 경우입니다.
    2. 냉각 속도 불균형: 제품의 두께가 고르지 않거나, 냉각 속도가 불균형하게 진행될 때 발생할 수 있습니다.

    해결 방안

    보이드를 해결하기 위한 방안은 다음과 같습니다.

    1. 사출 압력 조절: 사출 압력을 적절히 조절하여 재료가 충분히 채워지도록 합니다.
    2. 균일한 냉각: 제품의 두께를 균일하게 하고, 냉각 시스템을 최적화하여 균일한 냉각을 유도합니다.



    싱크마크(Sink Mark)

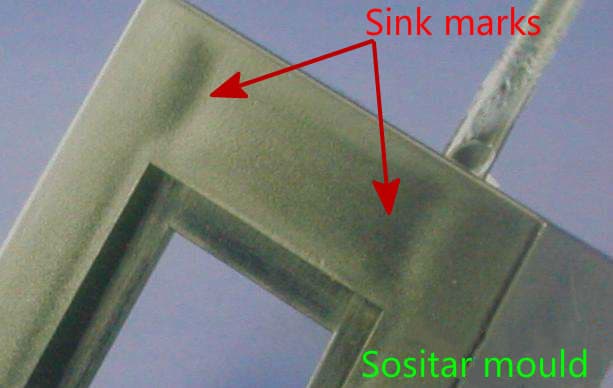

    싱크 마크 발생 예시 사진이미지 출처: Sositar

    정의 및 발생 원인

    싱크마크는 제품 표면에 나타나는 움푹 들어간 자국으로, 주로 두꺼운 부분에서 발생합니다. 이는 냉각 과정에서의 수축에 의해 발생합니다.

    1. 두꺼운 벽 두께: 제품의 두께가 두꺼운 부분에서 수축이 더 많이 발생하여 싱크마크가 생깁니다.
    2. 냉각 속도 불균형: 냉각 속도가 고르지 않아 특정 부분이 먼저 수축할 때 발생합니다.

    해결 방안

    싱크마크를 해결하기 위한 방안은 다음과 같습니다.

    1. 벽 두께 최적화: 제품의 벽 두께를 균일하게 설계하여 수축을 최소화합니다.
    2. 냉각 시스템 개선: 냉각 시스템을 최적화하여 고른 냉각이 이루어지도록 합니다.

    숏 샷(Short Shot)

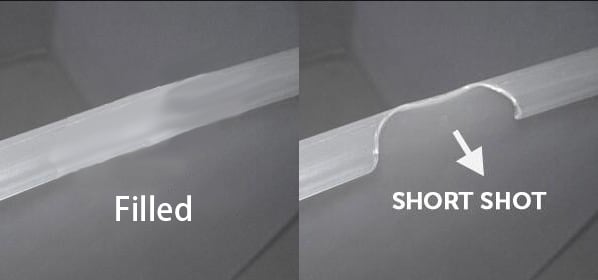

    숏 샷 발생 예시사진이미지 출처: plasticmoldfactory

    정의 및 발생 원인

    숏 샷은 사출 성형 제품의 일부가 제대로 채워지지 않아 결함이 생기는 현상을 의미합니다. 이는 주로 사출 압력 부족, 재료 공급 문제, 금형 설계 결함 등이 원인입니다.

    1. 사출 압력 부족: 사출 압력이 부족하여 재료가 금형을 충분히 채우지 못하는 경우입니다.
    2. 재료 공급 문제: 재료의 공급이 원활하지 않거나, 재료의 유동성이 낮을 때 발생합니다.

    해결 방안

    숏 샷을 해결하기 위한 방안은 다음과 같습니다.

    1. 사출 압력 조절: 사출 압력을 충분히 높여 재료가 금형을 충분히 채울 수 있도록 합니다.
    2. 재료 개선: 유동성이 좋은 재료를 사용하거나, 재료 공급 시스템을 개선합니다.



    버(Burr, Flash)

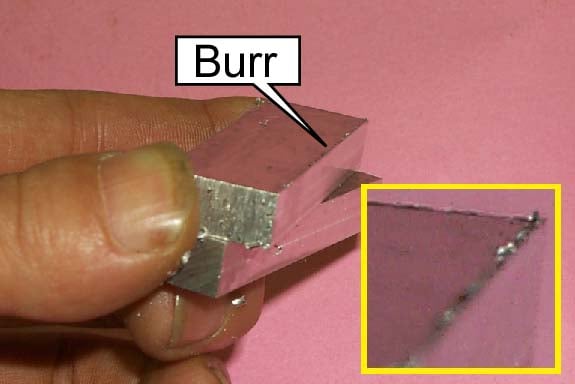

    이미지 출처: NMRI

    정의 및 발생 원인

    버는 사출 성형 제품의 가장자리에 생기는 얇고 날카로운 잔여물입니다. 이는 주로 금형의 마모, 사출 압력 과다, 금형 조립 불량 등이 원인입니다.

    1. 금형 마모: 금형이 마모되면서 틈새가 생겨 버가 발생합니다.
    2. 사출 압력 과다: 사출 압력이 과다하게 높아지면 재료가 금형 틈새로 새어나가 버가 생깁니다.

    해결 방안

    버를 해결하기 위한 방안은 다음과 같습니다.

    1. 금형 유지보수: 금형을 정기적으로 유지보수하고, 마모된 부분을 보수합니다.
    2. 사출 압력 조절: 적절한 사출 압력을 유지하여 재료가 금형 틈새로 새어나가지 않도록 합니다.
