[제조백과] 와이어 컷 방전가공의 모든 것

  • 와이어컷
  • 와이어컷방전가공
  • 와이어가공

바로발주

|

2024-05-22

목차

    와이어 컷 방전가공의 정의

    와이어 컷 방전가공이란?

    와이어 컷 방전가공(Wire Cut EDM, Electrical Discharge Machining)은 전도성 재료를 고정밀로 절삭하는 고도로 정밀한 가공 방법입니다. 이 가공법은 전기적 방전을 이용하여 금속 표면을 미세하게 깎아내는 방식으로, 절삭 공구나 절삭유를 사용하지 않기 때문에 전통적인 기계 가공법과는 크게 다릅니다. 와이어 컷 방전가공은 복잡한 형상, 미세한 부품, 고경도 재료 등을 매우 정밀하게 가공할 수 있어 금형제작, 전자부품 제조, 의료기기 제작 등 다양한 산업에서 널리 활용되고 있습니다.

    와이어 컷 방전가공은 보통 브라스(황동)나 구리 와이어를 사용합니다. 와이어는 전극의 역할을 하며, 고전압을 통해 방전이 발생하게 됩니다. 이 방전으로 인해 재료가 녹아내리고 증발하여 가공이 이루어집니다. 가공 중 와이어는 계속해서 새로운 부분이 공급되기 때문에 전극의 마모 없이 지속적인 가공이 가능합니다. 이러한 특성 덕분에 매우 높은 정밀도로 복잡한 형상을 가공할 수 있습니다.

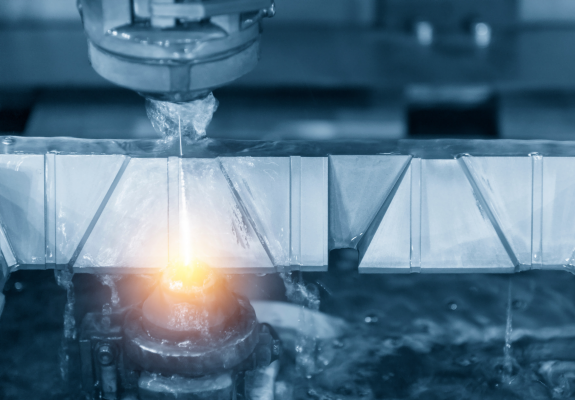

    와이어 컷 방전가공 동작 사진

    와이어 컷팅 작동영상(출처: Alfa Metal Machinery)



    일반 방전가공과의 차이점

    일반 방전가공(EDM)은 전극과 가공물 사이에서 발생하는 방전 현상을 이용하여 가공하는 방식입니다. 와이어 컷 방전가공과 가장 큰 차이점은 사용되는 전극의 형태입니다. 일반 방전가공에서는 주로 고정된 형태의 전극을 사용하며, 이 전극은 원하는 형상에 맞추어 가공됩니다. 반면, 와이어 컷 방전가공에서는 얇은 와이어가 지속적으로 공급되며 전극으로 사용됩니다.

    또한, 일반 방전가공은 주로 형상 가공에 사용되며, 깊은 구멍이나 복잡한 3차원 형상을 가공하는 데 적합합니다. 반면, 와이어 컷 방전가공은 얇고 정밀한 절삭이 가능하며, 평면 형상이나 얇은 판재의 가공에 주로 사용됩니다. 두 가공 방식 모두 고경도 재료의 가공에 탁월하지만, 와이어 컷 방전가공은 보다 높은 정밀도와 복잡한 형상 가공에 유리합니다.



    와이어 컷 방전가공의 원리

    기본 작동 원리

    와이어 컷 방전가공의 기본 원리는 전극 와이어와 가공물 사이에 발생하는 방전 현상을 이용하여 금속을 절삭하는 것입니다. 이 과정에서 와이어는 고전압을 통해 가공물에 전기적 방전을 발생시키고, 이로 인해 가공물의 표면이 녹아내리고 증발하게 됩니다. 이 방전은 매우 짧은 시간 동안 발생하며, 순간적으로 높은 온도를 생성하여 금속을 제거합니다.

    가공 중에는 지속적으로 새로운 와이어가 공급되며, 방전으로 인한 금속 찌꺼기와 열을 효과적으로 제거하기 위해 절삭유가 사용됩니다. 절삭유는 가공부위를 냉각시키고, 방전으로 인해 생성된 금속 입자를 씻어내는 역할을 합니다. 이러한 과정을 통해 매우 정밀한 가공이 가능해지며, 얇은 와이어를 사용함으로써 미세한 형상을 정밀하게 절삭할 수 있습니다.

    방전 현상의 종류

    와이어 컷 방전가공에서 발생하는 방전 현상은 크게 세 가지로 나눌 수 있습니다: 암류, 코로나 방전, 화화방전입니다. 이들 각 방전 현상은 특정 조건에서 발생하며, 가공물의 특성에 따라 적절한 방전 방식이 선택됩니다.

    1. 암류(Amorphous Current): 암류는 전극과 가공물 사이에서 발생하는 불규칙한 전류입니다. 이 전류는 매우 짧은 시간 동안 높은 전류가 흐르며, 가공물의 표면을 미세하게 제거합니다. 암류는 주로 초기 가공 단계에서 사용되며, 표면의 불규칙한 부분을 제거하는 데 효과적입니다.
    2. 코로나 방전(Corona Discharge): 코로나 방전은 전극과 가공물 사이의 공기 중에서 발생하는 방전 현상입니다. 이 방전은 낮은 전류와 높은 전압에서 발생하며, 가공물의 표면을 미세하게 깎아내는 데 사용됩니다. 코로나 방전은 주로 가공물의 미세한 부분을 정밀하게 가공하는 데 사용되며, 고정밀 가공을 위한 중요한 역할을 합니다.
    3. 화화방전(Spark Discharge): 화화방전은 전극과 가공물 사이에서 발생하는 고전압 방전 현상입니다. 이 방전은 매우 높은 전류와 전압에서 발생하며, 가공물의 큰 부분을 제거하는 데 사용됩니다. 화화방전은 주로 거친 가공 단계에서 사용되며, 가공물의 표면을 빠르게 깎아내는 데 효과적입니다.

    와이어 컷 방전가공의 장점과 단점

    와이어 컷 방전가공은 금속 가공 분야에서 매우 중요한 기술로, 다양한 산업에서 널리 활용되고 있습니다. 이 가공법은 특히 복잡하고 정밀한 부품 제작에 탁월한 장점을 지니고 있지만, 단점도 함께 존재합니다. 이 섹션에서는 와이어 컷 방전가공의 주요 장점과 단점에 대해 자세히 알아보겠습니다.

    장점: 고정밀도, 복잡한 형상 가공 가능

    고정밀도: 와이어 컷 방전가공의 가장 큰 장점 중 하나는 고정밀도를 실현할 수 있다는 점입니다. 이 가공법은 미세한 전기 방전을 이용하여 금속을 절단하므로, 매우 정밀한 치수의 가공이 가능합니다. 일반적으로 1μm 이하의 정밀도를 달성할 수 있어, 전자 기기나 의료 기기 부품처럼 높은 정밀도가 요구되는 부품 제작에 적합합니다.

    복잡한 형상 가공 가능: 와이어 컷 방전가공은 복잡한 형상을 가진 부품을 쉽게 가공할 수 있습니다. 전통적인 기계 가공 방법으로는 어려운 복잡한 곡선이나 미세한 구멍도 와이어 컷 방전가공으로는 간단하게 처리할 수 있습니다. 이는 특히 금형 제작이나 정밀 기계 부품 제작에 큰 이점을 제공합니다. 복잡한 형상을 한 번에 가공할 수 있어 생산 효율성을 높일 수 있습니다.

    단점: 가공 속도, 비용 문제

    가공 속도: 와이어 컷 방전가공의 단점 중 하나는 상대적으로 느린 가공 속도입니다. 전기 방전을 이용하여 금속을 서서히 절단하는 방식이기 때문에, 대량 생산보다는 소량의 정밀 가공에 더 적합합니다. 따라서 대형 부품이나 대량 생산이 필요한 경우에는 가공 속도가 생산성에 영향을 미칠 수 있습니다.

    비용 문제: 와이어 컷 방전가공은 고가의 장비와 재료가 필요하므로 초기 투자 비용이 높습니다. 또한, 가공 과정에서 사용되는 와이어와 절연유 등의 소모품 비용도 지속적으로 발생합니다. 이러한 이유로 와이어 컷 방전가공은 초기 투자 비용과 운영 비용을 고려해야 하는 단점이 있습니다. 그러나 고정밀도와 복잡한 형상 가공이 필요한 경우에는 이러한 비용이 투자할 가치가 있을 수 있습니다.



    와이어 컷 방전가공에 사용되는 와이어의 종류

    와이어 컷 방전가공의 성능과 품질은 사용하는 와이어의 재질과 두께에 크게 좌우됩니다. 이 섹션에서는 와이어 컷 방전가공에 사용되는 다양한 와이어의 종류와 그 특징에 대해 알아보겠습니다.

    와이어 재질과 두께

    와이어 컷 방전가공 동작 사진

    와이어 재질: 와이어 컷 방전가공에 사용되는 와이어는 주로 구리, 황동, 몰리브덴, 아연 등 다양한 금속으로 만들어집니다. 각 금속은 고유의 특성을 가지고 있어, 가공하려는 소재와 용도에 따라 적절한 재질을 선택하는 것이 중요합니다.

    • 구리 와이어: 전도성이 뛰어나고 전기 방전이 잘 일어나기 때문에 널리 사용됩니다. 그러나 내구성이 약해 빠르게 마모될 수 있습니다.
    • 황동 와이어: 구리와 아연의 합금으로, 구리보다 강도가 높고 마모 저항성이 뛰어납니다. 일반적으로 구리 와이어보다 긴 수명을 가지고 있습니다.
    • 몰리브덴 와이어: 높은 강도와 내열성을 가지고 있어 고온에서의 가공에도 적합합니다. 그러나 가격이 상대적으로 비싸다는 단점이 있습니다.

    와이어 두께: 와이어의 두께는 가공의 정밀도와 속도에 영향을 미칩니다. 일반적으로 와이어의 두께가 얇을수록 더 정밀한 가공이 가능하지만, 가공 속도는 느려질 수 있습니다. 반대로 두꺼운 와이어는 빠른 가공 속도를 제공하지만 정밀도는 떨어질 수 있습니다. 따라서 가공 목적에 맞춰 적절한 두께의 와이어를 선택하는 것이 중요합니다.

    재질별 특징과 선택 기준

    재질별 특징: 각 와이어 재질은 고유의 물리적, 화학적 특성을 가지고 있어, 특정 가공 조건에서 최적의 성능을 발휘합니다.

    • 구리 와이어: 높은 전도성과 가공 속도를 제공하지만, 내구성이 낮아 자주 교체해야 합니다.
    • 황동 와이어: 내구성과 전도성의 균형이 잘 맞아 다양한 가공 조건에서 안정적으로 사용할 수 있습니다.
    • 몰리브덴 와이어: 고온 환경에서도 우수한 성능을 유지하지만, 높은 비용으로 인해 특수한 용도에 제한적으로 사용됩니다.

    선택 기준: 와이어를 선택할 때는 가공할 소재의 종류, 가공 정밀도, 가공 속도, 예산 등을 고려해야 합니다. 예를 들어, 고정밀도가 요구되는 경우 얇고 전도성이 좋은 구리 와이어를 선택할 수 있지만, 내구성이 중요하다면 황동 와이어가 더 적합할 수 있습니다. 또한, 고온 환경에서 가공이 필요하다면 몰리브덴 와이어가 최선의 선택이 될 수 있습니다.

    와이어 컷 방전가공의 진행 순서

    와이어 컷 방전가공은 높은 정밀도를 요구하는 다양한 산업 분야에서 활용되고 있습니다. 이 가공 방법은 크게 준비 단계, 가공 단계, 후처리 단계로 나눌 수 있으며, 각 단계는 가공의 품질과 효율성에 중요한 영향을 미칩니다. 이제 각 단계를 자세히 살펴보겠습니다.

    준비 단계

    와이어 컷 방전가공의 첫 번째 단계는 철저한 준비입니다. 이 단계에서는 주로 다음과 같은 작업이 이루어집니다.

    1. 가공 재료 및 와이어 선정: 가공할 재료의 특성에 따라 적합한 와이어를 선택해야 합니다. 와이어의 재질, 두께, 장력을 고려하여 최적의 와이어를 선정하는 것이 중요합니다. 일반적으로 텅스텐, 구리, 황동 와이어가 사용되며, 가공물의 특성에 따라 선택됩니다.
    2. 가공 기계 세팅: 와이어 컷 방전가공 기계의 설정은 가공 정밀도에 직접적인 영향을 미칩니다. 여기에는 와이어의 장력, 공급 속도, 전압 등의 파라미터를 정확하게 조절하는 것이 포함됩니다. 이 과정은 경험이 풍부한 엔지니어에 의해 수행되는 것이 바람직합니다.
    3. CAD 데이터 준비 및 입력: 가공할 형상을 설계 프로그램(CAD)에서 작성하고, 이를 기계에 입력합니다. 정확한 설계 데이터는 고정밀 가공의 필수 요소입니다. 또한, 설계 데이터가 기계와 호환되는 형식으로 변환되는지 확인해야 합니다.

    가공 단계

    준비 단계를 마친 후, 본격적인 가공 단계가 시작됩니다. 이 단계에서는 실제로 와이어를 이용하여 재료를 절단합니다.

    1. 와이어 장착 및 가공 시작: 선택한 와이어를 기계에 장착하고, 가공을 시작합니다. 와이어가 고전압에 의해 방전되면서 재료를 절단하게 됩니다. 이때, 방전이 안정적으로 이루어지도록 와이어의 위치와 긴장을 계속 모니터링합니다.
    2. 가공 중 모니터링: 가공 과정에서는 와이어의 마모 상태, 방전 상태, 절단 속도 등을 지속적으로 모니터링해야 합니다. 자동화된 시스템을 사용하여 실시간으로 가공 상태를 점검하고, 필요시 조정을 가하는 것이 중요합니다.
    3. 냉각 및 세척: 가공 중에는 열이 발생하기 때문에, 절단 부위를 냉각수로 지속적으로 냉각시킵니다. 또한, 방전 시 발생하는 찌꺼기를 제거하기 위해 세척 과정도 병행됩니다. 이는 가공 품질을 유지하기 위한 필수적인 과정입니다.

    후처리 단계

    가공이 완료되면, 후처리 단계를 통해 최종 제품의 품질을 보장합니다.

    1. 가공물 제거 및 검사: 가공이 완료된 재료를 기계에서 제거하고, 외관 및 치수를 검사합니다. 미세한 오차라도 발생할 수 있으므로, 정밀 측정 도구를 사용하여 정확하게 검사해야 합니다.
    2. 버 제거: 절단 과정에서 생긴 미세한 금속 찌꺼기(버)를 제거합니다. 이 과정은 제품의 최종 마감 품질에 큰 영향을 미치며, 다양한 연마 도구나 화학적 처리 방법을 사용합니다.
    3. 후처리 및 표면 처리: 필요에 따라 추가적인 표면 처리나 열처리를 수행합니다. 이는 제품의 내구성과 기능성을 향상시키기 위한 중요한 단계입니다.

    이와 같은 진행 순서를 통해 와이어 컷 방전가공은 높은 정밀도와 품질을 유지하며, 다양한 산업 분야에서 필수적인 가공 방법으로 자리잡고 있습니다.

    와이어 컷 방전가공의 정밀도

    와이어 컷 방전가공의 큰 장점 중 하나는 높은 정밀도입니다. 이 정밀도는 다양한 요소에 의해 영향을 받으며, 이를 제대로 이해하고 관리하는 것이 중요합니다. 여기에서는 정밀도 측정 방법과 정밀도에 영향을 미치는 요소들을 살펴보겠습니다.

    정밀도 측정 방법

    와이어 컷 방전가공의 정밀도를 정확하게 측정하기 위해서는 다양한 방법과 도구가 필요합니다.

    1. 레이저 간섭계: 레이저 간섭계는 가공된 제품의 치수와 형상을 높은 정밀도로 측정하는 도구입니다. 빛의 간섭 현상을 이용하여 미세한 치수 변화를 감지할 수 있습니다.
    2. CMM(Coordinate Measuring Machine): 좌표 측정 기계(CMM)는 제품의 3차원 형상을 정확하게 측정할 수 있는 장비입니다. 가공된 제품의 각 지점을 좌표로 측정하여 전체 형상을 분석할 수 있습니다.
    3. 광학 측정기: 광학 측정기는 비접촉식으로 제품의 형상과 치수를 측정하는 도구입니다. 고해상도의 카메라와 이미지 프로세싱 기술을 사용하여 정확한 측정이 가능합니다.

    정밀도에 영향을 미치는 요소

    와이어 컷 방전가공의 정밀도는 여러 요소에 의해 영향을 받습니다. 이를 잘 관리하는 것이 고정밀 가공을 위한 핵심입니다.

    1. 와이어의 품질과 특성: 와이어의 재질, 두께, 장력 등이 정밀도에 큰 영향을 미칩니다. 고품질의 와이어를 사용하고, 적절한 장력을 유지하는 것이 중요합니다.
    2. 기계 설정: 가공 기계의 설정 값, 특히 전압, 전류, 와이어 공급 속도 등의 파라미터가 정밀도에 직접적인 영향을 미칩니다. 이러한 설정 값들은 가공물의 특성에 맞게 최적화되어야 합니다.
    3. 환경 조건: 가공 환경의 온도, 습도, 진동 등이 정밀도에 영향을 미칠 수 있습니다. 특히 온도 변화는 기계의 미세한 변형을 초래할 수 있어, 일정한 환경 조건을 유지하는 것이 중요합니다.
    4. 가공 중 냉각 및 세척: 냉각수의 품질과 공급 방식, 그리고 세척 과정도 정밀도에 영향을 줍니다. 적절한 냉각과 세척은 가공물의 변형을 방지하고, 찌꺼기를 효과적으로 제거하여 가공 품질을 유지합니다.

    와이어 컷 방전가공 관련 자주 묻는 질문 (FAQ)

    가공 가능한 재질은?

    와이어 컷 방전가공 동작 사진

    와이어 컷 방전가공은 전기를 통하는 모든 금속 재료를 가공할 수 있습니다. 일반적으로 사용되는 재질로는 다음과 같습니다:

    1. 강철 (Steel)
      • 탄소강 (Carbon Steel): 탄소 함량에 따라 다양한 강도가 제공되며, 와이어 컷 방전가공으로 정밀한 절단이 가능합니다.
      • 합금강 (Alloy Steel): 특정 성질을 개선하기 위해 다양한 금속이 혼합된 합금강 역시 가공할 수 있습니다.
    2. 스테인리스강 (Stainless Steel)
      • 내식성: 스테인리스강은 높은 내식성을 가지고 있어 의료 기기, 식품 가공 장비 등에서 주로 사용됩니다.
      • 정밀도: 와이어 컷 방전가공으로 매우 정밀하게 가공할 수 있습니다.
    3. 알루미늄 (Aluminum)
      • 경량: 알루미늄은 가벼우면서도 강도가 높아 항공우주, 자동차 부품 등에 사용됩니다.
      • 전도성: 우수한 전도성을 갖추고 있어 전자 부품 가공에도 적합합니다.
    4. 구리 및 구리 합금 (Copper and Copper Alloys)
      • 전기적 특성: 구리는 전기적 특성이 뛰어나 전자 제품 및 전기 부품 제조에 자주 사용됩니다.
      • 열전도성: 높은 열전도성을 이용한 방열판 등에도 적합합니다.
    5. 티타늄 (Titanium)
      • 강도 대 중량비: 티타늄은 높은 강도와 낮은 밀도로 항공우주, 의료 기기 등에 많이 사용됩니다.
      • 내식성: 높은 내식성으로 해양 장비에도 적합합니다.

    이 외에도 텅스텐, 니켈 합금 등 다양한 금속이 와이어 컷 방전가공을 통해 정밀하게 가공될 수 있습니다.

    가공 가능한 최대 크기는?

    와이어 컷 방전가공에서 가공 가능한 최대 크기는 사용되는 장비와 기술에 따라 다릅니다. 일반적으로 상용 장비에서 가공할 수 있는 최대 크기는 다음과 같습니다:

    1. 테이블 크기 (Worktable Size)
      • 작업 테이블 크기: 대부분의 와이어 컷 방전가공 기계는 작업 테이블 크기에 따라 가공할 수 있는 최대 크기가 결정됩니다. 일반적인 상용 장비의 작업 테이블 크기는 400mm x 300mm에서 1200mm x 800mm까지 다양합니다.
      • 제한 사항: 테이블 크기가 클수록 더 큰 부품을 가공할 수 있지만, 정밀도와 가공 속도에 영향을 줄 수 있습니다.
    2. 가공 높이 (Work Height)
      • 가공 높이 제한: 와이어 컷 방전가공 기계는 통상적으로 300mm에서 500mm 높이까지 가공이 가능합니다.
      • 복잡한 형상: 높은 부품을 가공할 때는 추가적인 설정과 정밀한 조정이 필요할 수 있습니다.
    3. 무게 제한 (Workpiece Weight)
      • 테이블 무게 용량: 가공할 수 있는 부품의 최대 무게는 작업 테이블의 용량에 따라 결정됩니다. 일반적으로 수백 킬로그램에서 몇 톤까지 가능하지만, 장비 사양에 따라 다릅니다.

    가공 가능한 최대 크기를 정확하게 파악하기 위해서는 사용하는 와이어 컷 방전가공 장비의 사양을 확인하는 것이 중요합니다. 대형 부품의 경우, 특수 제작된 장비를 이용하거나 여러 차례에 걸쳐 분할 가공하는 방법도 있습니다.

    가공 시간은 얼마나 걸리나요?

    와이어 컷 방전가공의 가공 시간은 여러 요소에 의해 결정됩니다. 일반적으로 고려해야 할 요소는 다음과 같습니다:

    1. 재질의 종류 (Material Type)
      • 경도: 재질이 단단할수록 가공 시간이 길어집니다. 예를 들어, 티타늄이나 텅스텐과 같은 고경도 재료는 더 긴 가공 시간이 필요합니다.
      • 전도성: 금속의 전도성도 가공 시간에 영향을 미칩니다. 전도성이 높은 재료는 가공 속도가 비교적 빠릅니다.
    2. 가공 형상 (Workpiece Geometry)
      • 복잡성: 가공 형상이 복잡할수록 가공 시간이 증가합니다. 단순한 직선 절단에 비해 곡선이나 복잡한 패턴은 더 많은 시간이 필요합니다.
      • 정밀도: 높은 정밀도를 요구하는 경우, 더 많은 시간이 소요됩니다. 정밀 가공은 저속으로 천천히 진행되어야 합니다.
    3. 가공 조건 (Machining Conditions)
      • 전압 및 전류 설정: 와이어 컷 방전가공에서는 전압과 전류 설정에 따라 가공 속도가 달라집니다. 일반적으로 고속 가공을 위해 전압과 전류를 높게 설정할 수 있지만, 이는 표면 품질에 영향을 줄 수 있습니다.
      • 냉각 및 세척: 가공 중 냉각액이나 절삭유의 사용은 가공 속도와 품질에 영향을 미칩니다. 적절한 냉각과 세척이 이루어져야 가공 시간이 최적화됩니다.
    4. 와이어 종류 (Wire Type)
      • 와이어 두께: 와이어의 두께에 따라 가공 속도가 달라집니다. 두꺼운 와이어는 빠르게 가공할 수 있지만, 정밀도가 떨어질 수 있습니다. 반대로, 얇은 와이어는 높은 정밀도를 제공하지만 가공 속도가 느립니다.
      • 와이어 재질: 와이어 재질 또한 중요한 요소입니다. 구리 와이어, 황동 와이어 등 재질에 따라 가공 성능이 다릅니다.

    일반적으로, 단순한 형상의 소형 부품은 몇 시간 내에 가공이 완료될 수 있지만, 복잡한 형상의 대형 부품은 며칠이 걸릴 수도 있습니다. 정확한 가공 시간은 사전 시뮬레이션과 경험을 통해 예측할 수 있으며, 이는 프로젝트 계획에 중요한 역할을 합니다.
