[제조백과] 엔진의 심장부, 크랭크축의 모든 것

  • 엔진부품
  • 크랭크축

바로발주

|

2024-07-02

목차

    크랭크축(크랭크샤프트)이란?

    크랭크축 크랭크샤프트 사진

    정의 및 역할

    크랭크축(Crank Shaft)은 엔진의 심장부라 불릴 만큼 내연기관의 핵심 부품으로, 피스톤의 왕복 운동을 회전 운동으로 변환하는 역할을 합니다. 피스톤이 연소실에서 상하로 움직일 때 발생하는 직선 운동을 회전 운동으로 바꿔, 엔진의 동력을 바퀴에 전달하여 차량이 움직이도록 합니다. 엔진 내부의 피스톤 운동을 회전력으로 전환하여 차량이나 기계가 원활하게 작동할 수 있게 하는 중요한 역할을 합니다.





    크랭크축의 구조

    주요 구성 요소

    크랭크축은 여러 구성 요소로 이루어져 있습니다. 주요 구성 요소로는 메인 베어링 저널(Main Bearing Journal), 크랭크 핀(Crank Pin), 웹(Web), 카운터 웨이트(Counterweight) 등이 있습니다. 메인 베어링 저널은 크랭크축의 중심 축을 이루며, 크랭크 핀은 피스톤과 연결되어 피스톤의 운동을 회전 운동으로 변환합니다. 웹은 메인 베어링 저널과 크랭크 핀을 연결하며, 카운터 웨이트는 회전 운동의 균형을 맞추는 역할을 합니다.



    각 부분의 기능과 역할

    각 구성 요소는 중요한 역할을 담당합니다. 메인 베어링 저널은 크랭크축이 엔진 블록 내에서 회전할 수 있도록 지지하며, 크랭크 핀은 피스톤의 운동을 전달받아 회전 운동으로 변환합니다. 웹은 크랭크축의 강도를 유지하면서도 경량화를 도모하며, 카운터 웨이트는 회전 운동 중 발생하는 진동을 최소화하여 엔진의 원활한 작동을 보장합니다.





    크랭크축의 재질

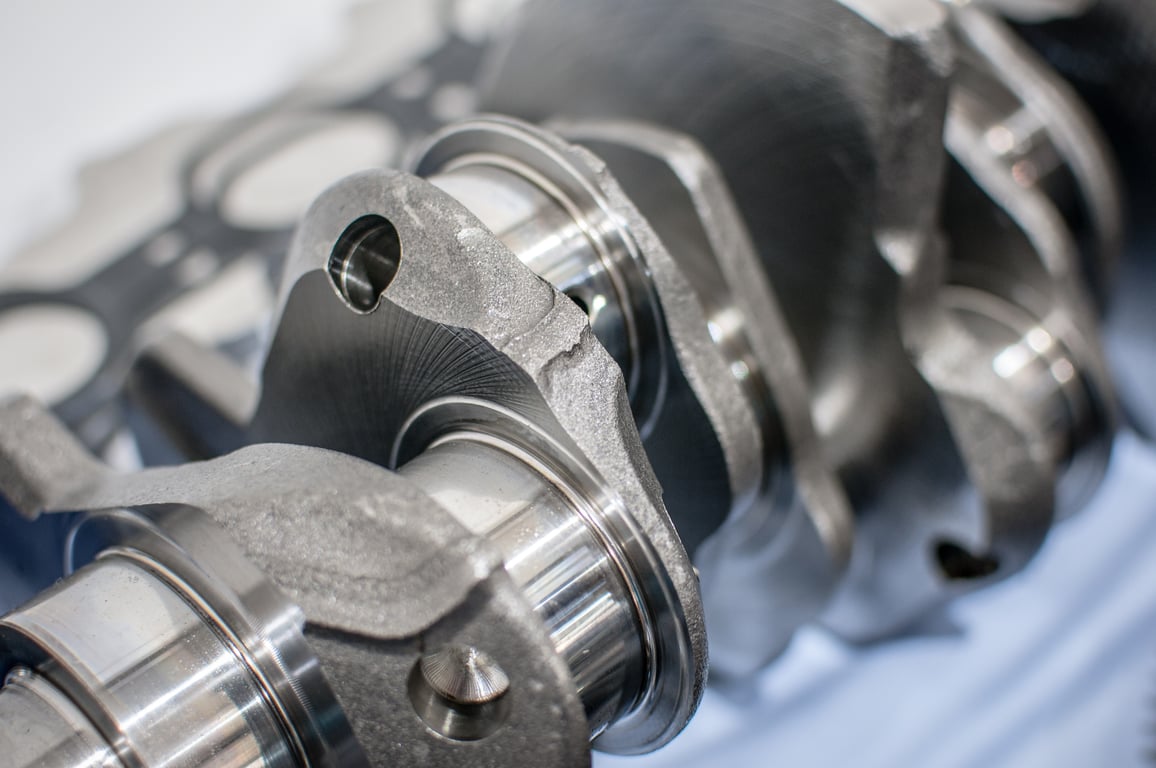

    크랭크축 크랭크샤프트 확대한 사진

    사용되는 재료 종류

    크랭크축은 고강도와 내구성을 요구하는 부품이기 때문에, 주로 강철 합금이 사용됩니다. 고강도 강철이나 합금강, 니켈-크롬 합금 등은 크랭크축 제작에 자주 사용됩니다. 이러한 재료는 높은 인장 강도와 피로 저항성을 제공하여, 엔진의 고속 회전과 고온 환경에서도 안정적인 성능을 유지할 수 있습니다.



    재료 선택의 중요성

    재료 선택은 크랭크축의 성능과 수명을 결정짓는 중요한 요소입니다. 적절한 재료를 선택하지 않으면, 크랭크축은 쉽게 변형되거나 파손될 수 있으며, 이는 엔진 전체의 성능 저하와 고장을 초래할 수 있습니다. 따라서, 크랭크축의 재료는 강도, 내구성, 피로 저항성 등을 고려하여 신중히 선택되어야 합니다.





    크랭크축의 가공

    가공 방법과 공정

    크랭크축의 가공은 매우 복잡하고 정밀한 과정을 거칩니다. 가공 방법에는 크게 단조, 기계 가공, 열처리 등이 포함됩니다. 각각의 공정은 크랭크축의 최종 품질과 성능을 결정짓는 중요한 단계입니다.

    1. 단조(Forging)
      단조는 크랭크축 제조의 첫 번째 단계로, 금속을 높은 온도로 가열한 후 압력을 가해 원하는 형태로 성형하는 과정입니다. 단조 과정에서는 금속의 결정 구조가 변경되어 크랭크축의 강도와 내구성이 크게 향상됩니다. 초기 블랭크(원형 재료)는 고온에서 가열되고, 단조 프레스나 해머로 압축되어 크랭크축의 기본 형상이 만들어집니다.
    2. 기계 가공(Machining)
      단조 후에는 기계 가공 과정을 통해 크랭크축의 정밀한 형상이 만들어집니다. 여기에는 선반 작업, 밀링, 드릴링, 그라인딩 등의 공정이 포함됩니다. 이 과정에서 크랭크축의 각 부분은 정확한 치수와 형태를 갖추게 되며, 특히 베어링 저널과 크랭크 핀은 매우 높은 정밀도로 가공됩니다.

      1) 선반 작업(Turning): 원통형의 크랭크축을 회전시켜 절삭 도구로 필요한 형상을 만드는 공정입니다. 이 과정에서는 주로 메인 베어링 저널과 크랭크 핀의 외경이 가공됩니다.
      2) 밀링(Milling): 회전하는 절삭 도구를 이용해 금속을 깎아내는 과정으로, 크랭크축의 웹과 같은 복잡한 형상을 만드는 데 사용됩니다.
      3) 드릴링(Drilling): 크랭크축의 내부 오일 통로나 기타 필요한 구멍을 뚫는 공정입니다.
      4) 그라인딩(Grinding): 고정밀 연마 과정을 통해 크랭크축의 표면을 매우 매끄럽고 정밀하게 가공합니다. 이 과정은 특히 베어링 저널의 표면 품질을 높이기 위해 중요합니다.
    3. 열처리(Heat Treatment)
      기계 가공 후에는 열처리 공정을 거쳐 크랭크축의 강도와 경도를 더욱 향상시킵니다. 열처리 방법에는 담금질, 템퍼링 등이 있으며, 이를 통해 크랭크축은 높은 내마모성과 피로 강도를 얻게 됩니다. 열처리는 크랭크축의 표면 경도를 높이는 동시에 내부 조직을 강화하여 전체적인 내구성을 개선합니다.
    4. 표면 처리(Surface Treatment)
      최종 가공 단계에서는 크랭크축의 표면 처리가 이루어집니다. 주로 질화 처리(Nitriding)나 인듀어링(Induction Hardening)과 같은 표면 경화 공정이 사용되며, 이를 통해 크랭크축의 표면 강도가 극대화됩니다. 이 과정은 크랭크축이 오랜 기간 동안 높은 하중을 견딜 수 있도록 도와줍니다.
    5. 검사 및 테스트(Inspection and Testing)
      모든 가공이 완료된 후에는 정밀한 검사를 통해 크랭크축의 품질을 확인합니다. 비파괴 검사(Nondestructive Testing, NDT), 균형 검사(Balance Testing), 치수 검사 등이 이루어지며, 이를 통해 크랭크축이 설계 사양에 맞게 제작되었는지 확인합니다. 각 검사 과정에서 문제점이 발견되면, 추가적인 가공이나 재작업이 필요할 수 있습니다.



    크랭크축 크랭크샤프트를 들고 있는 작업자의 모습



    크랭크축 가공 기술 및 트렌드

    크랭크축 가공 기술은 지속적으로 발전하고 있습니다.

    1. 컴퓨터 수치 제어(CNC) 기계
      CNC 기계는 복잡한 형상의 크랭크축을 높은 정밀도로 가공할 수 있도록 도와줍니다. CNC 기계를 사용하면 반복적인 작업에서도 동일한 품질을 유지할 수 있으며, 생산 속도와 효율성을 크게 향상시킵니다. 또한, CNC 기계는 프로그래밍을 통해 다양한 형태와 크기의 크랭크축을 유연하게 가공할 수 있습니다.
    2. 3D 프린팅 기술
      3D 프린팅 기술은 크랭크축의 시제품 제작과 일부 복잡한 부품의 가공에 사용됩니다. 이 기술은 시간과 비용을 절감하면서도 높은 정밀도를 제공합니다. 특히, 3D 프린팅을 통해 복잡한 형상의 부품을 한 번에 제작할 수 있어, 전통적인 가공 방법보다 효율적입니다.
    3. 자동화된 가공 공정
      자동화된 가공 공정은 인공지능(AI)과 로봇 공학을 활용하여 생산성을 극대화합니다. 이러한 시스템은 실시간으로 공정 데이터를 모니터링하고, 문제 발생 시 즉각적인 대응이 가능합니다. 이를 통해 불량률을 최소화하고, 전체 생산 공정을 최적화할 수 있습니다.
    4. 인공지능 기반의 설계 최적화
      AI 기술을 활용하여 크랭크축의 설계를 최적화하는 것이 최신 트렌드입니다. AI는 다양한 설계 변수를 고려하여 최적의 설계안을 제시하며, 이를 통해 크랭크축의 성능과 내구성을 크게 향상시킬 수 있습니다. 또한, AI는 가공 공정의 효율성을 분석하고 개선점을 제안하여, 전체적인 생산성을 높입니다.





    크랭크축의 역할

    엔진 내부에서의 기능

    크랭크축은 엔진의 심장부라 할 수 있습니다. 피스톤의 직선 운동을 회전 운동으로 변환하여, 엔진의 동력을 전달합니다. 이 과정에서 크랭크축은 매우 높은 하중과 회전력을 견뎌야 하며, 피스톤의 각 움직임을 정확하게 전달하는 역할을 합니다.



    다른 기계 부품과의 상호작용

    크랭크축은 커넥팅 로드, 캠샤프트, 밸런스 샤프트 등과 밀접하게 연관되어 있습니다. 커넥팅 로드는 피스톤과 크랭크축을 연결하고, 캠샤프트는 밸브의 개폐 타이밍을 조절합니다. 밸런스 샤프트는 크랭크축의 회전 운동을 균형 있게 유지하도록 돕습니다. 이처럼, 크랭크축은 엔진의 여러 부품과 유기적으로 작동하며, 전체 엔진의 성능과 효율성을 좌우합니다.





    크랭크축의 설계 조건

    크랭크축 크랭크샤프트 확대한 사진

    강도와 내구성

    크랭크축의 설계는 매우 중요한 작업입니다. 크랭크축은 높은 강도와 내구성을 가져야 하며, 반복적인 하중과 진동을 견딜 수 있어야 합니다. 이를 위해, 설계 과정에서는 재료의 물리적 특성, 크랭크축의 형상, 하중 분포 등을 철저히 분석합니다.



    균형과 진동 억제

    크랭크축의 회전 운동은 엔진의 진동을 유발할 수 있습니다. 따라서, 크랭크축의 설계에는 균형과 진동 억제가 중요합니다. 카운터 웨이트와 같은 요소는 크랭크축의 균형을 맞추고, 회전 중 발생하는 진동을 최소화하여 엔진의 부드러운 작동을 보장합니다.





    크랭크축의 결함과 정비

    일반적인 고장 증상

    크랭크축의 고장은 다양한 증상으로 나타날 수 있습니다. 주로, 이상한 소음, 엔진 진동, 출력 저하 등이 발생할 수 있습니다. 이러한 증상은 크랭크축의 변형, 균열, 베어링 손상 등에서 기인할 수 있습니다. 초기 증상을 발견하고 적절한 조치를 취하는 것이 중요합니다.



    예방 및 유지 보수 방법

    크랭크축의 고장을 예방하기 위해서는 정기적인 유지 보수가 필요합니다. 오일 교환, 베어링 점검, 균형 검사 등을 통해 크랭크축의 상태를 지속적으로 관리해야 합니다. 또한, 주기적인 점검을 통해 작은 문제를 조기에 발견하고 수리함으로써, 크랭크축의 수명을 연장할 수 있습니다.





    관련 부품 및 시스템

    크랭크셋

    크랭크셋은 크랭크축과 관련된 모든 부품을 포함하는 시스템입니다. 이 시스템은 크랭크축, 커넥팅 로드, 피스톤, 베어링 등으로 구성되며, 엔진의 운동을 조율합니다.



    캠샤프트

    캠샤프트는 밸브의 개폐 타이밍을 조절하는 부품입니다. 크랭크축과 함께 엔진의 효율적인 연소를 돕습니다.



    밸런스 샤프트

    밸런스 샤프트는 크랭크축의 회전 운동을 균형 있게 유지하도록 돕는 부품입니다. 이는 엔진의 진동을 줄이고, 부드러운 작동을 보장합니다.
