    언더컷 가공이란?

    언더컷 가공의 정의와 기본 개념

    언더컷 가공은 제조 및 기계 공학 분야에서 매우 중요한 공정 중 하나입니다. 이는 부품이나 제품의 특정 부분에, 표준 도구로 접근하기 어려운 공간을 생성하는 가공 방법을 말합니다. 예를 들어, 내부 모서리가 돌출된 형태나 틈새를 만드는 것이 여기에 해당됩니다. 이러한 공간은 제품을 조립할 때 특정 부품을 고정하거나, 더 많은 기능을 추가하기 위해 필요합니다.

    언더컷 가공이 필요한 이유

    언더컷 가공은 제품의 디자인과 기능성을 향상시키는 데에 필수적인 역할을 합니다. 복잡한 형상을 가진 부품의 경우, 언더컷을 통해 부품을 정확하게 맞추고 고정할 수 있으며, 이는 제품의 내구성과 안정성을 높입니다. 또한, 언더컷 가공은 공간을 효율적으로 활용하여 제품의 크기를 줄이고, 디자인의 자유도를 높일 수 있습니다.

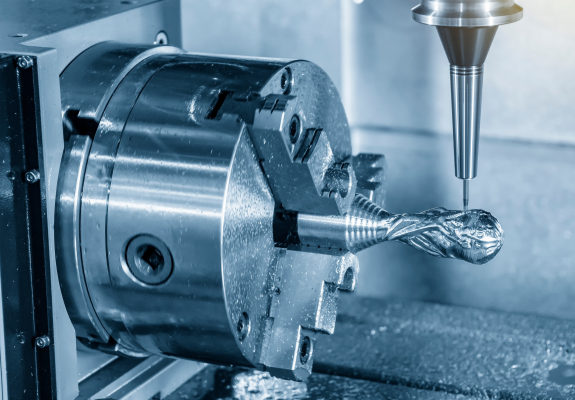

    언더컷 가공 CNC



    언더컷 가공의 유형 및 예시

    끼워맞춤 공차가 필요 없는 부분에서의 언더컷 가공

    일부 제품의 경우, 끼워맞춤 공차가 크게 중요하지 않은 부분이 있습니다. 이러한 부분에서 언더컷 가공을 적용함으로써, 제조 과정을 단순화하고 생산 비용을 절감할 수 있습니다. 예를 들어, 내부 구조물을 고정하는데 사용되는 부품이나 장식적인 요소에 언더컷을 적용하면 효율적으로 부품을 생산할 수 있습니다.

    포켓 가공 시간 단축을 위한 언더컷 가공

    포켓 가공은 재료를 제거하여 특정 공간을 만드는 과정입니다. 언더컷 기술을 활용하면, 이러한 포켓 가공의 시간을 단축시킬 수 있습니다. 복잡한 형상의 포켓을 한 번에 가공할 수 있기 때문에, 가공 시간과 비용을 줄이는 효과가 있습니다. 이는 특히 대량 생산 과정에서 매우 유용한 기술로 평가됩니다.

    T슬롯 및 도브테일: 언더컷의 대표적인 두 가지 유형

    언더컷 가공에는 다양한 유형이 있으나, 특히 T슬롯과 도브테일은 가장 널리 사용되는 두 가지 예시입니다. T슬롯 가공은 기계 부품을 조립할 때 사용되는 홈을 만드는 과정이며, 도브테일 가공은 서로 다른 부품을 견고하게 연결하는 데 사용되는 미끄럼 방지 형태의 홈을 만드는 공정입니다. 이 두 가지 방법은 제품의 조립성과 견고함을 높이는 데 크게 기여합니다.



    금형 언더컷 가공의 이해

    금형 언더컷 가공

    금형 언더컷 가공은 제조 과정에서 금형 내부의 일부를 표준 도구로 접근하기 어려운 부위를 가공하는 기술입니다. 이를 통해, 복잡한 형상이나 내부 구조를 가진 제품을 성형할 수 있습니다. 금형 언더컷은 주로 플라스틱 사출 성형, 금속 다이 캐스팅과 같은 공정에서 요구되며, 고정 부품이나 슬라이딩 메커니즘이 필요 없는 경우에도 제품의 고정이나 조립을 가능하게 합니다.

    금형 언더컷의 종류

    금형 언더컷에는 외측 언더컷과 내측 언더컷의 두 가지 주요 유형이 있습니다. 외측 언더컷은 제품의 외부 형상에 영향을 미치는 반면, 내측 언더컷은 내부 형상에 중점을 둡니다. 각각의 유형은 다른 가공 방법과 고려 사항을 필요로 하며, 제품 디자인과 금형 설계에 큰 영향을 미칩니다.



    금형 언더컷의 제작 방법

    외측 언더컷

    외측 언더컷은 제품의 외부에 위치한 부분을 가공하는 방법입니다. 이는 제품이 금형에서 분리될 때 발생할 수 있는 문제를 방지하기 위해 필요합니다. 외측 언더컷의 설계는 제품의 견고성을 유지하면서도 성형 과정에서 쉽게 분리될 수 있도록 고려되어야 합니다.

    내측 언더컷

    내측 언더컷은 제품의 내부에 위치한 부분을 가공하는 방법으로, 내부 구조를 형성하기 위해 필요합니다. 이러한 가공은 제품의 기능적인 부분에 영향을 미치며, 내부 메커니즘의 조립성을 높이기 위해 중요합니다. 내측 언더컷의 설계는 성형과 조립 과정에서의 정밀도를 확보하는 데 중점을 둬야 합니다.



    금형 언더컷의 적용 예시

    높은 견고성이 요구되는 부품에서의 언더컷

    특정 부품에서 높은 견고성이 요구될 때, 언더컷 가공은 중요한 역할을 합니다. 견고한 부품은 제품의 수명을 연장하고, 사용 중에 발생할 수 있는 손상을 최소화합니다. 언더컷 가공을 통해 부품의 연결 부위를 강화하고, 내구성을 높이는 것이 가능합니다.

    조립과 분해가 용이한 부품에서의 언더컷

    제품의 조립과 분해 과정에서 용이성을 제공하기 위해 언더컷 가공이 적용되기도 합니다. 이러한 가공 방법은 조립 과정에서의 시간 절약과 함께, 유지 보수의 편리성을 제공합니다. 언더컷 가공은 부품의 적절한 위치 정렬과 빠른 조립을 가능하게 하는 디자인 요소로 활용됩니다.



    금형 언더컷의 설계와 고려 사항

    금형 언더컷의 설계 중요성

    금형 언더컷의 설계는 제품의 최종 품질에 결정적인 영향을 미칩니다. 디자인 단계에서부터 언더컷의 위치와 크기, 그리고 형상을 정확하게 계획하는 것이 필수적입니다. 언더컷 설계는 제품의 기능성, 생산성, 그리고 경제성을 모두 고려하여 이루어져야 합니다.

    금형 언더컷을 위한 기술적 고려 사항

    금형 언더컷을 위한 기술적 고려 사항에는 가공 재료, 금형의 형상, 가공 방법, 그리고 필요한 기계 장비 등이 포함됩니다. 각 요소는 성형 과정에서의 효율성과 제품의 품질에 직접적인 영향을 미칩니다. 최적의 가공 조건을 설정하기 위해, 재료의 물성, 금형의 열 처리 상태, 그리고 가공 속도와 정밀도를 꼼꼼히 고려해야 합니다.



    언더컷 가공의 장점과 한계

    가공의 효율성과 정밀도 향상

    언더컷 가공은 제조 분야에서 중요한 역할을 담당합니다. 복잡한 형태의 부품을 정밀하고 효율적으로 제작할 수 있게 하는 기술로, 특히 어려운 각도나 특수한 형상의 부품 제작에 필수적입니다. 언더컷 기술은 공구의 접근성을 높여, 전통적인 가공 방법으로는 도달하기 어려운 부분에도 정밀한 가공을 가능하게 합니다. 이는 제품의 조립성을 향상시키며, 복잡한 설계 요구 사항을 충족시킬 수 있도록 해줍니다.

    하지만 언더컷 가공은 정밀한 계획과 고도의 기술을 요구합니다. 가공 시 공구의 선택과 경로 설정, 가공 속도와 깊이 등 다양한 요소를 세밀하게 조정해야 합니다. 이 과정에서의 높은 정밀도는 부품의 품질과 성능에 직접적인 영향을 미칩니다. 따라서, 언더컷 가공은 제품의 품질을 결정짓는 중요한 과정 중 하나로, 제조업체들은 이를 통해 경쟁력을 확보하고 있습니다.

    기존 언더컷 가공의 측정과 가공에서의 과제

    언더컷 가공에서 정확한 측정과 가공 정밀도의 유지는 가장 중요한 과정입니다. 복잡한 내부 형상과 어려운 접근성 때문에, 전통적인 측정 도구나 방법으로는 정확한 측정이 어렵습니다. 이 경우, 제품의 품질이 일관되지 않거나, 높은 정밀도를 요구하는 부품의 제작에 한계가 생기기도 합니다.

    이러한 과제를 해결하기 위해, 제조업계에서는 다양한 첨단 측정 기술을 도입하고 있습니다. 예를 들어, 3D 스캐닝과 같은 비접촉식 측정 기술은 언더컷 부분의 정확한 치수를 측정할 수 있게 해줍니다. 하지만, 이러한 첨단 기술도 초기 비용이 높고, 운용에 있어 전문 지식이 필요하다는 단점이 있습니다. 따라서, 적절한 기술 선택과 효율적인 운용 계획이 중요합니다.



    언더컷 가공 기술의 최신 동향

    최신 측정 기술의 발전

    최근 몇 년 사이, 언더컷 가공 및 측정 기술이 발전하고 있습니다. 특히, 3D 프린팅 기술과 함께, 고정밀 3D 스캐닝 기술이 언더컷 가공의 정확도와 효율성을 크게 향상시켰습니다. 이러한 기술들은 복잡한 내부 구조의 부품을 신속하고 정확하게 측정할 수 있게 해줌으로써, 생산 과정에서의 시간과 비용을 절감하고 있습니다.

    또한, 인공지능(AI) 기술의 도입은 가공 경로의 최적화, 공구 수명의 예측, 공정 중 발생할 수 있는 문제의 사전 감지 등에서 성과를 내고 있습니다.

    언더컷 가공 시 정확한 측정을 위한 3D스캐닝 기술

    고도화된 언더컷 가공 방법과 기술

    언더컷 가공 방법도 점점 더 고도화되고 있습니다. 전통적인 가공 방법에 더해, 레이저 가공, 전기화학 가공(ECM), 고속가공(HSM) 등 다양한 첨단 가공 기술이 언더컷 가공에 적용되고 있습니다. 이러한 기술들은 높은 정밀도와 효율성을 제공함으로써, 더욱 복잡하고 정밀한 제품의 제작을 가능하게 합니다.

    특히, 레이저 가공 기술은 높은 에너지 밀도를 이용해 정밀한 가공이 가능하며, 언더컷 부분에도 깨끗하고 정확한 가공을 제공합니다. 이 외에도, ECM과 HSM 같은 기술은 전통적인 기계적 가공 방법으로는 어려운 부분을 쉽고 빠르게 가공할 수 있어, 언더컷 가공의 새로운 가능성을 열고 있습니다.



    언더컷 가공에서의 측정과 품질 관리

    언더컷 가공은 제조 산업에서 매우 중요한 과정입니다. 그러나 이 과정에서 정확한 측정과 품질 관리는 큰 도전이 될 수 있습니다. 이 섹션에서는 언더컷 가공 측정의 실제적인 과제와 그 해결책, 그리고 측정 기술의 중요성에 대해 자세히 설명하겠습니다.

    언더컷 가공 측정

    언더컷 가공에서 정확한 측정을 달성하는 것은 복잡한 형상과 가공 난이도 때문에 어려울 수 있습니다. 측정 과정에서 주로 마주치는 과제는 가공된 부품의 정밀도 검증과 복잡한 형상의 언더컷 영역 측정입니다. 이러한 과제를 극복하기 위해, 최신 측정 기술과 장비의 사용이 필수적입니다. 예를 들어, 3D 스캐닝과 같은 비접촉식 측정 방법은 복잡한 언더컷 형상을 빠르고 정확하게 측정할 수 있도록 도와줍니다. 또한, 컴퓨터를 이용한 설계(CAD) 소프트웨어와 함께 사용하면, 가공 전에 예상되는 문제를 사전에 파악하고 수정할 수 있습니다.

    측정 결과의 편차 없애기: 측정 기술의 중요성

    언더컷 가공 부품의 품질을 일관되게 유지하는 것은 제품의 성능과 직결되기 때문에 매우 중요합니다. 측정 결과에서의 편차를 최소화하기 위해, 정밀 측정 장비와 기술의 선택이 핵심적입니다. 정밀도 높은 측정 도구는 가공된 부품의 미세한 차이까지 감지할 수 있어, 생산 과정에서의 일관성과 품질 향상에 기여합니다. 이와 함께, 반복 측정과 데이터 분석을 통해 가공 과정에서 발생할 수 있는 오류를 줄이고, 최적의 가공 조건을 설정하는 것도 중요합니다. 결국, 효율적인 측정과 품질 관리는 언더컷 가공에서 높은 수준의 제품 품질을 달성하기 위한 핵심 요소입니다.



    언더컷 가공 관련 문제 해결 방법

    언더컷 가공 과정에서 발생할 수 있는 여러 문제를 해결하는 것은 제품의 성공적인 제조에 있어 결정적인 요소입니다. 이 섹션에서는 언더컷 구조와 관련된 공통적인 문제들과 그 해결을 위한 구체적인 접근 방법에 대해 살펴보겠습니다.

    언더컷 구조와 관련된 공통 문제들

    언더컷 가공에서 가장 흔히 마주치는 문제 중 하나는 제품에서의 언더컷 부분이 성형 과정에서 제대로 빠지지 않는 것입니다. 이는 제품의 외관뿐만 아니라 기능에도 영향을 미칠 수 있으며, 제품의 결함으로 이어질 수 있습니다. 또한, 언더컷 부분의 가공은 추가적인 공구 경로 설정이 필요하며, 이로 인해 생산 시간과 비용이 증가할 수 있습니다.

    문제 해결을 위한 접근 방법: 파팅 라인, 슬라이더, 리프터 활용

    이러한 문제를 해결하기 위한 방법 중 하나는 파팅 라인의 최적화입니다. 파팅 라인은 두 부품이 분리되는 경계선을 의미하며, 이를 통해 언더컷 부분이 쉽게 빠질 수 있도록 설계하는 것이 중요합니다. 슬라이더와 리프터는 언더컷 부분을 가공할 때 사용되는 특수 공구로, 복잡한 언더컷 형상을 가공할 수 있게 해주며, 성형 과정에서의 제품 손상을 최소화합니다. 이러한 도구들의 적절한 사용은 언더컷 가공의 효율성을 높이고, 생산 비용을 절감하며, 최종 제품의 품질을 향상시킬 수 있습니다.
