[소재탐구] 스텐 파이프란?

  • 스테인리스
  • 파이프
  • 스테인리스파이프

바로발주

|

2024-04-03

목차

    스텐파이프 기초 지식

    스텐파이프란 무엇인가?

    스텐파이프, 일명 스테인리스 스틸 파이프는 내식성과 강도가 뛰어난 소재로 제작된 파이프를 의미합니다. 주로 크롬과 니켈이 첨가된 스테인리스 스틸로 만들어지며, 부식에 강합니다. 스텐파이프는 물, 가스, 화학 물질 등 다양한 물질을 운반하는 데 사용되며, 그 사용처는 주방 설비에서부터 산업용 대규모 파이프라인에 이르기까지 매우 광범위합니다.

    스테인리스 파이프 조금 녹이 슨

    스테인리스 관련 이전 컨텐츠

    👉🏻[소재탐구] SUS303, SUS304 소재 전격 비교!
    👉🏻[소재탐구] 스테인리스 스틸의 절삭 가공
    👉🏻 [소재탐구] 스테인리스 스틸 종류



    스텐파이프와 스텐튜브의 차이점

    안이 중요한 스텐파이프, 바깥이 중요한 스텐 튜브!

    스텐파이프와 스텐튜브는 종종 혼용되어 사용되지만, 용도와 제조 방법에 있어 차이점을 가집니다. 스텐파이프는 주로 배관 시스템에서 물질을 운반하는 데 사용되며, 내경 기준으로 크기가 결정됩니다. 반면, 스텐튜브는 구조적인 지지나 정밀 애플리케이션에서 주로 사용되며, 외경이 중요한 요소로 작용합니다. 또한, 튜브는 파이프에 비해 일반적으로 더 높은 압력 등급과 강도를 가지며, 더 정밀한 치수 공차를 가집니다.

    스텐파이프의 필수 속성 및 장점

    • 내식성: 스텐파이프의 가장 큰 장점 중 하나는 내식성입니다. 크롬, 니켈 등의 합금 요소 덕분에 스텐파이프는 다양한 화학적, 물리적 조건 하에서도 부식되지 않습니다.
    • 열저항: 스텐파이프는 높은 온도에서도 강도와 내구성을 유지합니다. 이로 인해 고온의 물질을 운반하거나 높은 온도에서 작업하는 환경에서도 널리 사용됩니다.
    • 고강도: 스테인리스 스틸의 구조적 특성 덕분에, 스텐파이프는 높은 인장 강도를 자랑합니다. 이는 더 얇은 벽을 가진 파이프를 사용하여 물질을 운반할 수 있게 하여 무게와 비용을 절약할 수 있습니다.



    스텐파이프의 종류 및 용도

    스텐파이프는 그 용도와 적용 분야에 따라 종류가 나뉩니다. 각각의 종류는 특정 환경이나 요구 사항에 맞추어 설계되었기 때문에, 적합한 용도의 스텐파이프를 선택해야 합니다.

    배관용 스텐파이프

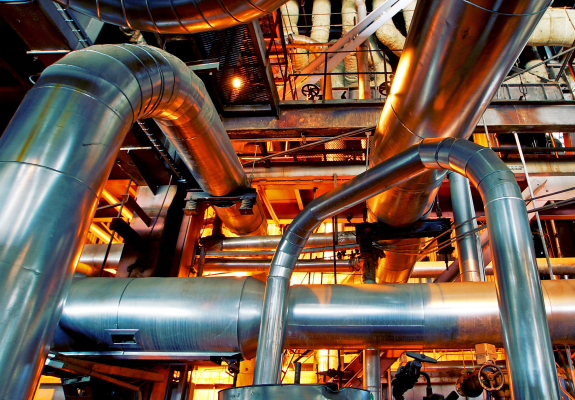

    배관용 스테인리스파이프가 길게 늘어져 있다.

    배관용 스텐파이프는 이름에서 알 수 있듯이 주로 물, 가스, 오일 등 다양한 유체의 전송에 사용됩니다. 특히, 부식에 강한 스테인리스 스틸 재질로 만들어져 산업 환경 뿐만 아니라 가정용 배관에서도 널리 사용됩니다.

    • 용도 및 특징
      • 고압 및 고온의 환경에서도 뛰어난 성능을 유지합니다.
      • 내식성이 요구되는 화학 물질의 전송에 적합합니다.
      • 식수 전송용으로도 사용될 수 있어 위생적인 면에서도 우수합니다.

    쎄니타리 스텐파이프

    쎄니타리 스텐파이프는 주로 식품, 의약품 제조 과정에서 사용되는 파이프로, 위생적인 조건을 유지해야 하는 배관에 적합합니다. 이러한 파이프는 내부가 매끄러워 청소가 용이하며, 미생물의 번식을 방지할 수 있습니다.

    • 용도 및 특징
      • 식품 산업에서는 원재료 또는 최종 제품을 전송하는 데 사용됩니다.
      • 제약 산업에서는 약품의 제조 및 전송 과정에 필수적입니다.
      • 내부 및 외부의 높은 마감 처리로 위생적인 환경을 유지할 수 있습니다.

    구조용 스텐파이프

    구조용 스텐파이프는 건축물의 구조적 요소나 다양한 기계 구조체에 사용되는 파이프입니다. 뛰어난 강도와 내식성을 가지고 있어 외부 환경에 노출되는 경우에도 안정적인 성능을 발휘합니다.

    • 용도 및 특징
      • 건축물의 기둥이나 빔, 가드레일 등에 사용됩니다.
      • 해양 구조물, 다리 등의 공공 인프라에도 적용됩니다.
      • 내구성과 안전성을 고려한 설계에 주로 활용됩니다.

    특수 용도 스텐파이프

    특수 용도 스텐파이프는 고유의 특성을 갖춘 고성능 파이프로, 특별한 환경이나 엄격한 기준이 요구되는 분야에서 사용됩니다. 예를 들어, 극저온이나 극고온 환경, 고압력이나 방사능이 있는 곳 등 특수한 조건에서 필요로 합니다.

    • 용도 및 특징
      • LNG 운반선이나 우주항공 산업에서 사용되는 저온용 파이프입니다.
      • 원자력 발전소의 냉각 시스템에 적용되는 고압력용 파이프로 사용됩니다.
      • 특정 화학 반응을 위한 실험실용 파이프로도 활용됩니다.



    스텐파이프 재질별 특성

    스텐파이프의 재질은 주로 SUS201, SUS304, SUS316, 그리고 SUS316L로 구분되며, 각각의 재질은 특성과 용도가 다릅니다.

    SUS201, SUS304, SUS316, SUS316L

    • SUS201은 니켈(Ni) 함량이 낮고, 대신 망간(Mn)을 더 많이 함유하고 있어 비용이 저렴합니다. 그러나 다른 재질에 비해 내식성이 다소 떨어지는 편이라 주로 내식성이 크게 요구되지 않는 장식용이나 일반 건축자재로 사용됩니다.
    • SUS304는 스테인리스 스틸 중에서 가장 널리 사용되는 재질로, 우수한 내식성과 용접성, 그리고 열저항성이 특징입니다. 주방 용품, 식품 기계, 일반 화학 산업 등 광범위한 분야에서 활용됩니다.
    • SUS316SUS316L은 모두 몰리브덴(Mo)을 추가하여 내식성을 더욱 강화한 재질입니다. 특히, 해양 환경이나 염소가 포함된 환경에서의 내식성이 필요할 때 주로 사용됩니다. SUS316L은 탄소 함량이 더 낮아 용접 시 발생할 수 있는 부식을 더욱 줄여줍니다.

    재질별 내식성 및 용도

    • SUS201은 비교적 내식성이 낮기 때문에 물이나 화학물질과 직접적으로 접촉하지 않는 곳에 적합합니다. 예를 들어, 건축 재료나 장식용 파이프로 사용됩니다.
    • SUS304는 뛰어난 내식성 덕분에 식품 산업에서 식품을 담거나 처리하는 장비, 주방 용품, 의료 기기 등에 이상적입니다.
    • SUS316SUS316L은 높은 내식성을 요구하는 화학 산업, 해양 관련 산업, 의료 분야에서 주로 사용됩니다. 특히, SUS316L은 의료기기나 식품 가공 기계에 자주 사용되어 인체에 무해하면서도 내식성이 뛰어난 재질로 평가받습니다.

    선택 가이드: 어떤 재질을 사용해야 할까?

    주방에 주로 활용되는 스테인리스 파이프 적용 사례

    스텐파이프를 선택할 때 가장 중요한 고려 사항은 사용 환경과 목적입니다. 내식성, 강도, 가격, 그리고 용접 가능성 등 여러 요소를 고려해야 합니다. 예산이 한정되어 있고, 내식성이 크게 요구되지 않는 경우 SUS201이 적합한 선택일 수 있습니다. 대부분의 일반적인 용도에는 SUS304가 가장 널리 사용되며, 특히 식품 관련 산업이나 일반 화학 산업에서 선호됩니다. 해양 환경이나 고도의 내식성을 요구하는 화학 산업 분야에서는 SUS316 또는 SUS316L을 선택하는 것이 좋습니다.



    스텐파이프 규격 및 선택 방법

    스텐파이프, 곧 스테인리스 스틸 파이프는 그 용도가 다양하고 적용 분야가 광범위하기 때문에, 선택할 때 정확한 규격과 특성을 이해하는 것이 중요합니다. 여러분이 스텐파이프를 선택할 때 필요한 지식을 담백하고 이해하기 쉽게 정리해 보겠습니다.

    배관파이프 규격의 스케쥴 번호(SCH) 이해

    • 스케쥴 번호(SCH)란? 스케쥴 번호는 파이프의 벽 두께를 나타내는 일반적인 방법입니다. 숫자가 높을수록 파이프 벽의 두께도 두꺼워지며, 이는 파이프가 견딜 수 있는 압력 또한 높아짐을 의미합니다. 예를 들어, SCH 40은 일반적인 물 공급 라인에 사용되며, SCH 80은 보다 높은 압력을 요구하는 환경에 적합합니다.
    • 왜 중요한가? 프로젝트의 요구 사항에 맞는 스케쥴 번호를 선택하는 것은 안전성과 효율성을 보장하기 위해 필수적입니다. 잘못된 규격의 파이프를 사용하면 설비가 손상되거나 예상치 못한 사고로 이어질 수 있습니다.

    구조용 및 쎄니타리 스텐파이프 규격

    • 구조용 스텐파이프 구조용 스텐파이프는 주로 건축물의 구조적 요소로 사용됩니다. 이들은 일반적으로 더 두꺼운 벽을 가지며, 큰 하중을 지탱할 수 있도록 설계되었습니다. 구조용 파이프의 규격은 그 용도에 따라 다양하며, 정확한 사양을 확인하는 것이 중요합니다.
    • 쎄니타리 스텐파이프 쎄니타리 스텐파이프는 식품, 의약품, 화학물질 등을 다루는 공정에서 주로 사용됩니다. 내부 표면이 매끄럽고 청결을 유지하기 쉬워야 하므로, 특별한 제조 공정을 거칩니다. 쎄니타리 파이프는 일반적으로 ASME BPE와 같은 엄격한 산업 표준을 따릅니다.

    제조방법에 따른 기호 분류

    스텐파이프의 제조 방법은 파이프의 특성과 최종 용도에 큰 영향을 미칩니다. 여기서는 주요 제조 방법과 관련된 기호에 대해 알아보겠습니다.

    • 이음매없는 파이프(S): 이음매없는 파이프는 한 조각의 금속을 가열하여 파이프의 형태로 성형합니다. 이 방식으로 제작된 파이프는 높은 압력을 견딜 수 있으며, 중요한 압력 용기나 고온 환경에서 사용됩니다.
    • 용접 파이프
      • 자동 아크 용접(A): 아크 용접은 전기를 사용해 두 금속 조각을 용접하는 방법입니다. 이 방식은 강한 용접부를 형성하지만, 용접부의 검사가 필요할 수 있습니다.
      • 레이저 용접(L): 높은 정밀도가 요구되는 경우에 사용됩니다. 레이저를 사용해 미세한 용접을 실행할 수 있어, 매우 정밀한 작업에 적합합니다.
      • 전기 저항 용접(E): 두 금속 조각을 압력과 전기를 사용하여 용접합니다. 비교적 작은 직경의 파이프에 주로 사용되며, 경제적인 방법 중 하나입니다.

    스텐파이프의 제조 및 마감 방법

    스텐파이프, 일상에서 흔히 볼 수 있는 소재임에도 그 제조 과정과 마감 방법은 생소할 수 있습니다. 이 글을 통해 스텐파이프의 제조와 마감의 세계로 여러분을 안내하고자 합니다. 담백하고 친절한 설명을 통해 스텐파이프에 대한 궁금증을 해소해 보겠습니다.

    제조 방식에 따른 분류

    스텐파이프 제조 방식은 크게 두 가지로 나뉩니다: 이음매 없는 파이프(seamless)와 용접 파이프(welded).

    • 이음매 없는 파이프는 금속 블록을 고온에서 가열하여 구멍을 뚫고 파이프 형태로 늘리는 방식으로 제작됩니다. 이 방식은 고압, 고온에 견딜 수 있는 파이프를 필요로 하는 에너지 산업에서 주로 사용됩니다. 이음매 없는 파이프는 내부 압력에 대한 저항력이 뛰어나며, 균일한 강도를 자랑합니다.
    • 용접 파이프는 금속 판이나 코일을 원통형으로 만든 후, 가장자리를 용접하여 파이프를 제조하는 방법입니다. 이 방식은 보다 경제적이며 다양한 크기와 규격의 파이프를 제작할 수 있는 장점이 있습니다. 용접 파이프는 건축, 제조, 물류 분야 등에서 널리 활용됩니다.스텐 파이프를 용접하는 장면 주광색 빛의 불꽃이 튀기고 보호마스크를 쓴 작업자가 직접 용접을 하고 있다

    마감 방법과 그 영향

    스텐파이프의 마감 방법은 제품의 최종 용도와 성능에 중요한 영향을 미칩니다. 주요 마감 방법으로는 열간 마감과 냉간 마감이 있습니다.

    • 열간 마감: 파이프를 고온에서 마감 처리하는 방법으로, 이 과정을 통해 파이프의 강도와 탄성이 증가합니다. 열간 마감 처리된 파이프는 높은 온도와 압력 조건 하에서 사용될 수 있으며, 주로 산업용 배관이나 고압설비에 적용됩니다.
    • 냉간 마감: 파이프를 실온에서 압연하거나 끌어당겨 마감 처리하는 방식입니다. 냉간 마감은 파이프의 표면 마무리를 개선하고, 정밀한 치수를 제공합니다. 이 방식으로 마감된 파이프는 조형성이 요구되는 분야나 외관이 중요한 응용 분야에 주로 사용됩니다.

    각각의 마감 방법은 스텐파이프의 성능뿐만 아니라 외관에도 영향을 미칩니다. 열간 마감은 파이프를 더욱 강화시키지만, 표면이 덜 매끄러울 수 있습니다. 반면, 냉간 마감은 우수한 표면 마감을 제공하지만, 파이프의 강도가 다소 감소할 수 있습니다.



    FAQ: 스텐파이프에 대한 자주 묻는 질문들

    스텐파이프 선택 시 고려해야 할 사항은?

    스텐파이프를 선택할 때는 사용 환경(예: 염분이 많은 해양 환경, 고온의 산업 환경), 필요한 내식성 및 강도, 그리고 가공 용이성을 고려해야 합니다. 특정 재질(SUS304, SUS316 등)의 선택은 해당 환경에서의 부식 저항성에 따라 결정됩니다.

    스텐파이프 보관 및 유지 관리 팁

    적절한 스텐파이프의 보관과 유지 관리는 그 수명을 연장시키는 데 중요합니다. 스텐파이프는 건조하고 환기가 잘 되는 곳에 보관해야 하며, 표면의 손상을 방지하기 위해 부드러운 천으로 주기적으로 닦아주는 것이 좋습니다. 또한, 강한 화학 물질이나 염분에 장기간 노출되지 않도록 주의해야 합니다.
