[제조백과] 스레드 밀링과 태핑의 비교

  • 스레드밀링
  • 태핑

바로발주

|

2024-06-07

목차

    스레드 밀링과 태핑의 비교

    서론

    스레드 밀링과 태핑의 정의

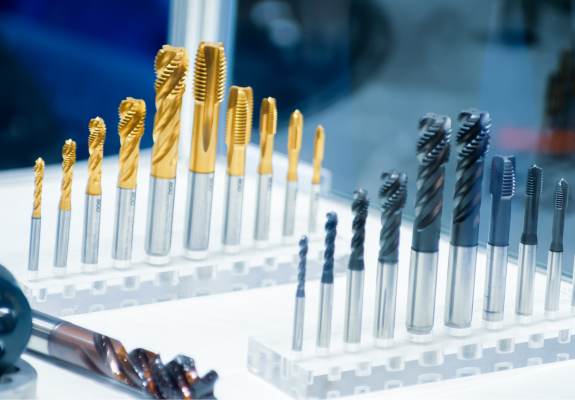

    스레드 밀링과 태핑의 비교

    스레드 밀링과 태핑은 나사 가공에서 필수적인 두 가지 기법입니다. 스레드 밀링(Thread Milling)은 밀링 머신을 사용해 나사를 가공하는 방법으로, 회전하는 절삭 공구가 소재에 나사 형태를 만드는 방식입니다. 이 과정은 일반적으로 복잡한 나사 가공이나 특수한 재료를 다룰 때 사용됩니다. 반면에 태핑(Tapping)은 나사를 형성하는 탭이라는 공구를 이용해 구멍을 뚫고 나사를 가공하는 방법입니다. 이 과정은 단순하고 빠르며, 주로 일반적인 금속 가공에서 널리 사용됩니다.

    두 가공 방법의 중요성

    나사 가공은 기계 부품 조립에서 중요한 역할을 합니다. 나사는 기계 부품을 결합하거나 분리할 때 사용되며, 그 품질이 전체 시스템의 안정성과 성능에 직접적인 영향을 미칩니다. 따라서 나사 가공 방법을 선택하는 것은 매우 중요합니다. 스레드 밀링과 태핑은 각각의 장단점이 있어, 사용자의 필요와 작업 환경에 따라 적합한 방법을 선택해야 합니다. 이 글에서는 두 방법의 개요와 차이점을 설명하여, 독자가 보다 적합한 나사 가공 방법을 선택할 수 있도록 돕고자 합니다.

    스레드 밀링의 개요

    스레드 밀링이란?

    스레드 밀링은 밀링 머신과 스레드 밀링 커터를 사용해 나사를 가공하는 방법입니다. 이 방법은 복잡한 형상이나 다양한 재료에 적합하며, 특히 경화된 재료나 높은 정밀도가 요구되는 작업에서 유리합니다. 스레드 밀링 공구는 다양한 크기와 형태로 제공되며, 한 번의 작업으로 여러 나사를 가공할 수 있습니다.

    주요 특징 및 원리

    스레드 밀링의 주요 특징 중 하나는 높은 유연성입니다. 밀링 머신의 CNC 제어 시스템을 통해 다양한 나사 형상을 정밀하게 가공할 수 있으며, 나사의 크기나 형태를 쉽게 변경할 수 있습니다. 스레드 밀링 공정은 다음과 같은 단계를 포함합니다:

    1. 프로그래밍: CNC 프로그램을 작성하여 밀링 머신에 입력합니다.
    2. 설정: 스레드 밀링 커터를 머신에 장착하고, 필요한 경우 워크피스를 고정합니다.
    3. 가공: 밀링 머신이 프로그래밍된 경로를 따라 공구를 이동시키며 나사를 가공합니다.

    이 과정에서 밀링 커터는 회전하며 워크피스를 절삭하여 나사 형태를 만듭니다. 스레드 밀링은 복잡한 형상, 작은 직경, 그리고 경화된 재료에서 우수한 성능을 발휘합니다.

    스레드 밀링의 장점

    스레드 밀링의 장점은 여러 가지가 있습니다. 첫째, 다양한 재료에 적용할 수 있어 작업의 유연성이 높습니다. 둘째, 높은 정밀도로 가공할 수 있어 품질이 우수합니다. 셋째, 한 번의 작업으로 여러 나사를 가공할 수 있어 생산성이 향상됩니다. 넷째, 공구 수명이 길어 경제적입니다. 마지막으로, 스레드 밀링은 나사 가공 중에 발생할 수 있는 문제를 최소화하여, 보다 안전하고 효율적인 작업을 가능하게 합니다.



    태핑의 개요

    태핑이란?

    태핑(Tapping)은 나사산을 가공하는 방법 중 하나로, 나사를 만들기 위해 특정한 공구를 사용하여 금속이나 기타 소재에 나사산을 형성하는 과정입니다. 태핑 공정은 일반적으로 나사탭(Tap)이라는 도구를 사용하여 소재의 내부에 나사산을 만들어줍니다. 이 공정은 주로 구멍 내부에 나사산을 형성하는 데 사용되며, 볼트나 나사와 같은 체결 요소를 삽입하기 위해 필수적입니다.

    태핑은 기계적 나사산을 형성하는 전통적인 방법으로, 주로 수동 및 기계식 태핑 기계를 통해 수행됩니다. 이 공정은 금속 가공뿐만 아니라 플라스틱, 목재 등 다양한 재료에도 적용될 수 있습니다. 특히, 제조 산업에서 널리 사용되는 공정으로, 부품의 조립과 결합을 위해 필수적인 단계입니다.

    주요 특징 및 원리

    태핑의 주요 특징은 공정의 간단함과 높은 효율성에 있습니다. 나사탭은 일반적으로 여러 개의 날을 가지고 있으며, 회전하면서 구멍의 내부 표면을 깎아 나사산을 형성합니다. 태핑 공정은 다음과 같은 단계를 거쳐 진행됩니다:

    1. 구멍 뚫기: 먼저, 나사를 만들기 위한 구멍을 드릴로 뚫습니다. 이 구멍의 크기는 나사탭의 크기와 일치해야 하며, 일반적으로 나사산의 75% 정도의 직경으로 뚫습니다.
    2. 태핑: 나사탭을 구멍에 삽입하고 회전시키며 나사산을 형성합니다. 수동 태핑의 경우 손으로 나사탭을 돌리지만, 자동 태핑 기계에서는 모터가 회전을 담당합니다.
    3. 청소: 태핑이 완료된 후, 구멍의 내부에 남아 있는 칩이나 잔여물을 청소합니다. 이는 나사의 결합을 원활하게 하기 위해 필요합니다.

    태핑의 장점

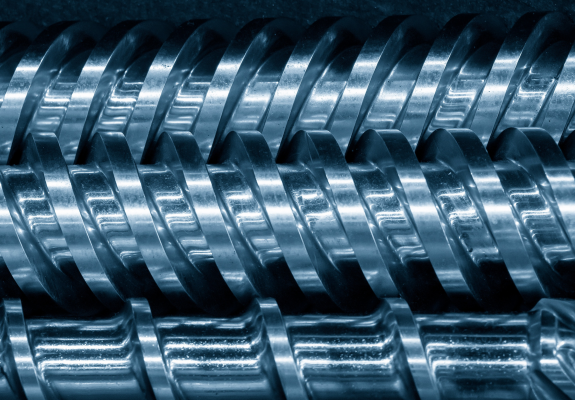

    태핑의 장점

    태핑 공정의 가장 큰 장점은 간단하고 빠른 나사산 가공이 가능하다는 점입니다. 이로 인해 대량 생산이 용이하며, 다음과 같은 구체적인 장점들이 있습니다:

    1. 비용 효율성: 태핑은 다른 나사 가공 방법에 비해 공구가 저렴하고 유지 보수가 용이합니다. 이는 생산 비용을 절감하는 데 큰 도움을 줍니다.
    2. 높은 생산성: 자동 태핑 기계를 사용하면 대량 생산이 가능하며, 반복적인 작업에서도 높은 정확도를 유지할 수 있습니다.
    3. 다양한 재료에 적용 가능: 태핑 공정은 금속뿐만 아니라 플라스틱, 목재 등 다양한 재료에도 적용할 수 있어 활용 범위가 넓습니다.
    4. 간단한 공정: 태핑 공정은 비교적 간단하며, 특별한 기술이나 복잡한 장비 없이도 쉽게 수행할 수 있습니다. 이는 소규모 작업장에서도 적용하기 용이하다는 장점이 있습니다.
    5. 견고한 결합력: 태핑된 나사산은 견고하고 튼튼한 결합을 제공하여, 조립된 부품들이 높은 하중을 견딜 수 있게 합니다. 이는 기계나 구조물의 신뢰성을 높이는 데 기여합니다.

    이와 같은 장점들 덕분에 태핑은 다양한 산업 분야에서 널리 사용되고 있으며, 특히 제조 공정에서 중요한 역할을 하고 있습니다. 다음으로는 스레드 밀링과 태핑의 차이점을 알아보겠습니다.



    스레드 밀링과 태핑의 차이점

    가공 방식 비교

    스레드 밀링과 태핑은 모두 나사산을 형성하는 방법이지만, 그 가공 방식에는 상당한 차이가 있습니다. 태핑은 나사탭을 사용하여 구멍 내부에 나사산을 형성하는 반면, 스레드 밀링은 밀링 커터를 사용하여 나사산을 형성합니다.

    태핑은 일반적으로 구멍이 이미 뚫려 있는 상태에서 시작되며, 나사탭을 구멍에 삽입하고 회전시켜 나사산을 절삭합니다. 이 과정은 비교적 간단하고 빠르지만, 나사탭이 부러질 위험이 있으며, 특히 작은 구멍이나 깊은 구멍에서는 주의가 필요합니다.

    반면, 스레드 밀링은 밀링 커터를 사용하여 나사산을 형성합니다. 이 공정은 나사산을 한 번에 깎아내는 것이 아니라, 여러 번의 패스로 나누어 절삭합니다. 스레드 밀링은 다양한 나사산 프로파일을 가공할 수 있으며, 나사산의 정밀도와 품질이 높습니다. 또한, 밀링 커터는 여러 번 사용해도 마모가 적어 긴 수명을 자랑합니다.

    사용되는 공구 비교

    스레드 밀링과 태핑에서 사용되는 공구는 각각 다른 특징을 가지고 있습니다. 태핑에서 사용되는 나사탭은 여러 개의 날을 가지고 있으며, 재료의 종류와 나사산의 크기에 따라 다양한 형태와 크기로 제공됩니다. 나사탭은 비교적 저렴하고 교체가 용이하지만, 작업 중 부러질 위험이 있습니다.

    스레드 밀링에서 사용되는 밀링 커터는 고속 회전하며 재료를 절삭합니다. 밀링 커터는 다양한 나사산 프로파일을 가공할 수 있으며, 특히 정밀한 나사산 가공에 적합합니다. 밀링 커터는 비교적 비싸지만, 여러 번 사용해도 마모가 적고 긴 수명을 자랑합니다.

    가공 정밀도 및 품질 비교

    스레드 밀링과 태핑의 가공 정밀도와 품질에는 차이가 있습니다. 태핑은 비교적 빠른 가공이 가능하지만, 나사산의 정밀도가 스레드 밀링에 비해 낮을 수 있습니다. 특히, 깊은 구멍이나 작은 구멍에서 나사탭이 부러질 위험이 있어 주의가 필요합니다. 또한, 나사탭이 마모되면 나사산의 품질이 저하될 수 있습니다.

    반면, 스레드 밀링은 고정밀 가공이 가능하며, 나사산의 품질이 우수합니다. 밀링 커터를 사용하면 다양한 나사산 프로파일을 정밀하게 가공할 수 있으며, 나사산의 표면 거칠기가 낮아 높은 품질을 제공합니다. 또한, 밀링 커터는 마모가 적어 나사산의 품질이 일정하게 유지됩니다.



    스레드 밀링의 장단점

    장점: 안전성, 다양한 소재 가공 가능, 고품질 나사 등

    스레드 밀링은 특히 높은 안전성을 자랑합니다. 이는 주로 가공 과정에서의 안정성 덕분인데, 스레드 밀링은 여러 패스에 걸쳐 서서히 재료를 제거하기 때문에 가공 중 공구에 가해지는 부담이 적습니다. 이러한 방식은 큰 충격 없이 안정적으로 작업을 진행할 수 있게 해줍니다. 이는 공구의 수명을 연장시키고, 가공 중 발생할 수 있는 돌발 상황을 줄여줍니다. 따라서 작업 환경의 안전성을 크게 향상시킬 수 있습니다.

    스레드 밀링의 또 다른 중요한 장점은 다양한 소재 가공 가능성입니다. 이 가공 방법은 알루미늄, 티타늄, 고경도 스틸 등 다양한 재료를 효과적으로 가공할 수 있습니다. 이는 스레드 밀링이 매우 다재다능한 기술임을 의미하며, 다양한 산업에서 폭넓게 사용될 수 있음을 보여줍니다. 특히 항공우주, 자동차, 의료기기 제조 등 고정밀, 고내구성이 요구되는 분야에서 스레드 밀링의 가치는 매우 높습니다.

    고품질 나사를 생산할 수 있다는 점도 스레드 밀링의 큰 장점입니다. 스레드 밀링은 고정밀의 나사를 일관되게 생산할 수 있으며, 특히 나사의 표면 마감이 매우 뛰어납니다. 이는 나사의 강도와 내구성을 높이며, 나사가 결합되는 부품과의 호환성을 극대화합니다. 또한, 스레드 밀링은 나사의 크기와 피치를 쉽게 변경할 수 있어, 다양한 요구 사항에 맞춰 유연하게 대응할 수 있습니다.

    단점: 초기 비용, 복잡한 설정 등

    스레드 밀링의 단점 중 하나는 초기 비용이 높다는 점입니다. 스레드 밀링 장비와 공구는 비교적 고가이며, 초기 설치 비용이 상당합니다. 이는 특히 중소기업이나 소규모 작업장에서 초기 투자 부담을 크게 느낄 수 있습니다. 또한, 고가의 장비를 도입함에 따라 유지보수 비용도 추가로 발생할 수 있습니다. 이러한 초기 비용은 스레드 밀링을 도입하는 데 있어 큰 장애물이 될 수 있습니다.

    또한, 스레드 밀링은 설정이 복잡하다는 단점이 있습니다. 스레드 밀링을 효과적으로 사용하려면 높은 수준의 기술적 지식과 경험이 필요합니다. 이는 작업자가 장비와 공구를 올바르게 설정하고 운영할 수 있어야 한다는 것을 의미합니다. 잘못된 설정은 가공 품질을 저하시키고, 심지어 장비 손상으로 이어질 수 있습니다. 따라서 스레드 밀링을 도입하기 위해서는 충분한 교육과 훈련이 필요합니다.

    스레드 밀링은 가공 속도가 느릴 수 있다는 점도 단점으로 작용할 수 있습니다. 다단계에 걸쳐 서서히 재료를 제거하는 방식 때문에 가공 시간이 오래 걸릴 수 있으며, 이는 대량 생산이 요구되는 상황에서는 비효율적으로 보일 수 있습니다. 따라서, 가공 속도가 중요한 프로젝트에서는 스레드 밀링이 적합하지 않을 수 있습니다.



    태핑의 장단점

    장점: 비용 효율성, 간단한 설정, 빠른 가공 등

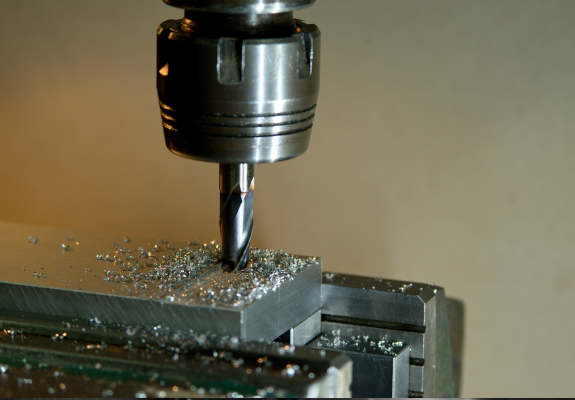

    태핑의 장단점

    태핑은 비교적 비용 효율적입니다. 태핑 공구는 스레드 밀링 공구에 비해 저렴하며, 초기 설치 비용도 상대적으로 낮습니다. 이는 특히 예산이 제한된 중소기업이나 소규모 작업장에서 큰 장점으로 작용할 수 있습니다. 또한, 태핑 공구는 다양한 크기와 유형이 있으며, 필요한 경우 쉽게 교체할 수 있어 유지보수 비용도 적게 듭니다.

    간단한 설정도 태핑의 큰 장점 중 하나입니다. 태핑 공정은 상대적으로 간단하고 직관적이며, 복잡한 설정이나 특별한 기술적 지식이 필요하지 않습니다. 이는 작업자가 쉽게 공정을 이해하고 빠르게 배울 수 있게 해주며, 생산 효율성을 높이는 데 기여합니다. 또한, 태핑 공구의 사용 방법이 간단해 공구 교체나 유지보수가 쉬워, 생산 중단 시간을 최소화할 수 있습니다.

    빠른 가공 속도 역시 태핑의 중요한 장점입니다. 태핑은 단일 패스에서 재료를 빠르게 제거하며 나사를 형성합니다. 이는 대량 생산이 요구되는 환경에서 매우 유리하며, 생산 효율성을 크게 향상시킬 수 있습니다. 특히, 반복적인 작업이 많은 제조 공정에서 태핑의 빠른 속도는 큰 이점으로 작용할 수 있습니다.

    단점: 특정 재료에서의 제한, 공구 마모 등

    태핑의 단점 중 하나는 특정 재료에서의 제한입니다. 태핑 공구는 특히 경도가 높은 재료를 가공할 때 문제가 발생할 수 있습니다. 예를 들어, 티타늄이나 고경도 스틸 같은 재료는 태핑 공구에 큰 부담을 주어 공구가 쉽게 마모되거나 손상될 수 있습니다. 이는 태핑 공구의 수명을 단축시키고, 추가적인 공구 교체 비용을 발생시킬 수 있습니다.

    또한, 태핑 공구는 공구 마모가 빠르게 진행될 수 있습니다. 태핑 공정은 공구와 재료 간의 마찰이 크기 때문에, 공구의 날이 빠르게 마모될 수 있습니다. 이는 가공 품질을 저하시키고, 나사 형성이 제대로 이루어지지 않을 수 있습니다. 따라서, 정기적인 공구 교체와 유지보수가 필수적이며, 이는 추가적인 비용과 시간이 소요될 수 있습니다.

    마지막으로, 태핑은 정밀도 면에서 한계가 있을 수 있습니다. 태핑 공정은 단일 패스에서 나사를 형성하기 때문에, 공구의 미세한 오차가 나사의 전체 정밀도에 영향을 미칠 수 있습니다. 이는 특히 고정밀 나사가 요구되는 응용 분야에서는 단점으로 작용할 수 있습니다. 따라서, 고정밀이 요구되는 작업에서는 태핑보다는 스레드 밀링이 더 적합할 수 있습니다.
