[제조백과] 선반 바이트 종류와 용도 알아보기

  • 선반
  • 바이트
  • 가공부품

바로발주

|

2024-07-10

목차

    선반 바이트 개요

    선반 바이트란?

    선반 바이트는 금속 가공에서 중요한 도구 중 하나로, 선반 작업에서 재료를 절삭하여 원하는 형태로 만드는 역할을 합니다. 다양한 형태와 크기로 제작되며, 각 바이트는 특정 작업에 맞도록 설계됩니다. 예를 들어, 황삭 바이트는 많은 양의 재료를 빠르게 제거할 수 있는 반면, 마무리 바이트는 표면을 매끄럽게 가공하는 데 사용됩니다. 이러한 바이트의 다양성 덕분에 선반 작업은 매우 정밀하고 다양한 제품을 생산할 수 있습니다.



    바이트의 중요성

    선반 바이트는 가공 품질에 직접적인 영향을 미치는 중요한 도구입니다. 적절한 바이트를 선택하고 사용하는 것은 가공 효율성을 높이고, 제품의 정밀도를 향상시키며, 작업 시간을 단축하는 데 매우 중요합니다. 잘못된 바이트를 사용하면 작업이 지연되거나 불량품이 발생할 수 있습니다. 따라서 각 작업에 맞는 적절한 바이트를 선택하는 것이 매우 중요합니다.



    바이트의 기본 구조

    바이트는 일반적으로 몸체와 절삭날로 구성됩니다. 몸체는 바이트의 강도를 제공하며, 절삭날은 실제로 재료를 절삭하는 부분입니다. 바이트의 재료는 고속도강(HSS), 초경합금, 세라믹 등으로 제작될 수 있으며, 각 재료는 특정 작업 조건에 적합합니다. 또한, 바이트의 날각, 경사각, 공구의 형태는 절삭 성능에 큰 영향을 미칩니다. 이러한 요소들은 모두 작업의 효율성과 품질을 결정짓는 중요한 요소입니다.







    선반 바이트의 종류

    황삭 바이트 (Roughing Bit)

    용도 및 특징
    황삭 바이트는 대량의 재료를 빠르게 제거하는 데 사용됩니다. 이 바이트는 강력한 절삭력과 내구성을 가지며, 주로 초기 가공 단계에서 사용됩니다. 황삭 바이트는 일반적으로 큰 칩을 형성하며, 강력한 절삭력 덕분에 작업 시간을 크게 단축시킬 수 있습니다.

    주요 사용 분야
    황삭 바이트는 대형 부품의 초기 가공, 거친 표면 제거, 그리고 공작물의 크기를 대략적으로 맞출 때 사용됩니다. 이 바이트는 주로 금속, 합금 및 기타 강력한 재료를 가공하는 데 적합합니다.



    모따기 바이트 (Chamfering Bit)

    용도 및 특징
    모따기 바이트는 공작물의 모서리를 가공하여 부드럽게 만드는 데 사용됩니다. 이 바이트는 정확한 모따기 작업을 위해 설계되었으며, 각도와 깊이를 정밀하게 조절할 수 있습니다. 모따기 바이트는 일반적으로 작은 절삭력을 사용하여 정밀한 마무리를 제공합니다.

    주요 사용 분야
    모따기 바이트는 기계 부품의 마무리 작업, 제품의 안전성을 높이기 위해 날카로운 모서리를 제거하는 작업, 그리고 미적 요소를 개선하기 위한 작업에 사용됩니다. 특히, 고정밀 기계 부품의 가공에서 매우 중요합니다.



    홈 바이트 (Grooving Bit)

    용도 및 특징
    홈 바이트는 공작물에 홈을 파는 데 사용됩니다. 이 바이트는 다양한 형태와 크기로 제작되어, 원하는 깊이와 너비의 홈을 정밀하게 가공할 수 있습니다. 홈 바이트는 특히 정밀한 홈 가공을 위해 설계되었습니다.

    주요 사용 분야
    홈 바이트는 기계 부품의 홈 가공, 샤프트의 키홈 가공, 그리고 다양한 장치의 고정 슬롯 가공 등에 사용됩니다. 정밀한 홈 가공이 필요한 모든 작업에서 홈 바이트는 필수적입니다.



    내경 황삭 바이트 (Internal Roughing Bit)

    용도 및 특징
    내경 황삭 바이트는 공작물의 내부를 가공하는 데 사용됩니다. 이 바이트는 내경을 확장하거나 정밀하게 가공할 때 사용되며, 높은 절삭력과 내구성을 제공합니다. 특히, 깊고 좁은 내경 가공에 적합합니다.

    주요 사용 분야
    내경 황삭 바이트는 주로 실린더 내부 가공, 튜브 내부 가공, 그리고 다양한 기계 부품의 내경 가공에 사용됩니다. 내경 가공이 필요한 모든 작업에서 이 바이트는 중요한 역할을 합니다.



    절단 바이트 (Cutting Off Bit)

    용도 및 특징
    절단 바이트는 공작물을 절단하거나 분할하는 데 사용됩니다. 이 바이트는 날카로운 절삭날과 강력한 절삭력을 가지고 있으며, 공작물을 정밀하게 절단할 수 있습니다.

    주요 사용 분야
    절단 바이트는 주로 금속 막대의 절단, 샤프트의 분할, 그리고 다양한 재료의 정밀 절단 작업에 사용됩니다. 정밀한 절단이 필요한 모든 작업에서 절단 바이트는 필수적입니다.







    바이트의 형상에 따른 분류

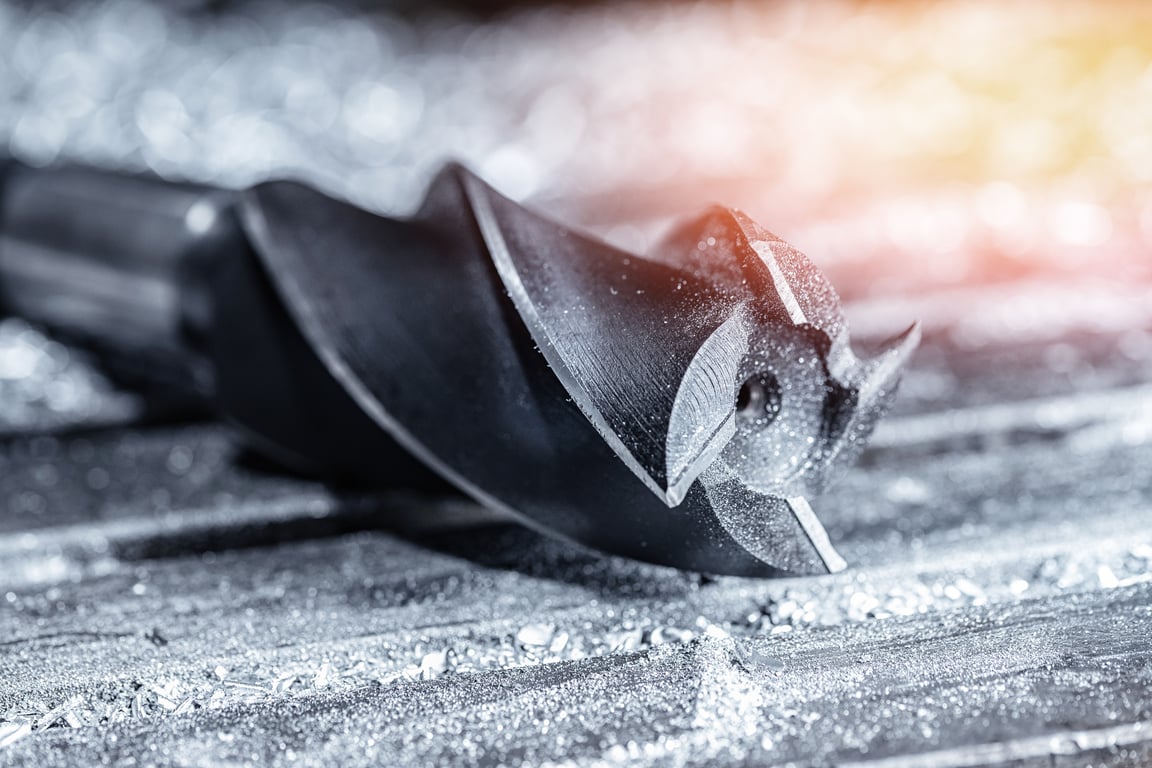

    선반 바이트

    스틱 바이트(판 바이트) (Stick Bit/Flat Bit)

    특징 및 사용법
    스틱 바이트는 판 모양의 바이트로, 주로 평면 가공에 사용됩니다. 이 바이트는 강력한 절삭력을 제공하며, 넓은 면적을 한 번에 가공할 수 있습니다. 스틱 바이트는 일반적으로 큰 절삭량을 처리할 수 있는 강력한 공구입니다.

    주요 사용 분야
    스틱 바이트는 평면 가공, 대형 부품의 초기 가공, 그리고 넓은 면적의 표면 가공에 사용됩니다. 특히, 금속 판재의 가공에서 널리 사용됩니다.



    완성 바이트 (Finishing Bit)

    특징 및 사용법
    완성 바이트는 공작물의 최종 마무리를 위해 사용되는 바이트입니다. 이 바이트는 매우 정밀한 절삭력을 제공하며, 표면을 매끄럽게 가공하는 데 적합합니다. 완성 바이트는 일반적으로 작은 절삭량을 처리할 수 있는 정밀 공구입니다.

    주요 사용 분야
    완성 바이트는 최종 마무리 작업, 고정밀 기계 부품의 가공, 그리고 매끄러운 표면 처리가 필요한 모든 작업에 사용됩니다. 특히, 고정밀도와 표면 품질이 중요한 경우에 필수적입니다.



    사각형 바이트 (Square Bit)

    특징 및 사용법
    사각형 바이트는 사각형 단면을 가진 바이트로, 다양한 각도에서 가공할 수 있는 다용도 공구입니다. 이 바이트는 절삭력과 내구성이 우수하여 다양한 가공 작업에 적합합니다.

    주요 사용 분야
    사각형 바이트는 다양한 금속 가공 작업, 복잡한 형상의 가공, 그리고 다양한 각도에서의 절삭 작업에 사용됩니다. 다용도 바이트로서 다양한 작업에 유용합니다.



    원형 바이트 (Round Bit)

    특징 및 사용법
    원형 바이트는 원형 단면을 가진 바이트로, 주로 곡면 가공에 사용됩니다. 이 바이트는 매끄러운 곡면을 가공할 수 있으며, 다양한 반경의 곡면을 정밀하게 절삭할 수 있습니다.

    주요 사용 분야
    원형 바이트는 곡면 가공, 복잡한 곡선 형상의 가공, 그리고 다양한 반경의 곡면 가공에 사용됩니다. 특히, 자동차 부품이나 항공기 부품의 곡면 가공에서 널리 사용됩니다.







    바이트 재료의 종류

    금속 가공 후 남은 금속 부스러기

    고속도강 바이트

    특징 및 사용법
    고속도강(HSS) 바이트는 높은 경도와 내열성을 가진 바이트로, 다양한 금속 가공에 사용됩니다. 이 바이트는 높은 속도에서도 오랫동안 날카로운 절삭력을 유지할 수 있습니다.

    주요 사용 분야
    고속도강 바이트는 다양한 금속 가공, 고속 절삭 작업, 그리고 내구성이 요구되는 작업에 사용됩니다. 특히, 일반 금속 가공에서 널리 사용됩니다.



    초경합금 바이트

    특징 및 사용법
    초경합금 바이트는 매우 높은 경도와 내열성을 가진 바이트로, 고강도 재료의 가공에 적합합니다. 이 바이트는 일반적으로 고속 절삭 작업에서 우수한 성능을 발휘합니다.

    주요 사용 분야
    초경합금 바이트는 고강도 합금, 스테인리스강, 그리고 기타 고경도 재료의 가공에 사용됩니다. 특히, 고속 절삭과 높은 정밀도가 요구되는 작업에서 필수적입니다.



    세라믹 바이트

    특징 및 사용법
    세라믹 바이트는 고온에서도 우수한 내구성을 유지할 수 있는 바이트로, 매우 높은 경도를 자랑합니다. 이 바이트는 주로 고온 가공이나 초경도 재료의 가공에 사용됩니다.

    주요 사용 분야
    세라믹 바이트는 초경도 합금, 고온 합금, 그리고 매우 정밀한 가공이 필요한 작업에 사용됩니다. 특히, 고온 절삭 작업에서 널리 사용됩니다.



    CVD 및 PVD 코팅 바이트

    특징 및 사용법
    CVD(화학 기상 증착) 및 PVD(물리 기상 증착) 코팅 바이트는 바이트 표면에 코팅층을 형성하여 내구성을 높인 바이트입니다. 이 바이트는 일반적으로 매우 긴 수명을 가지고 있으며, 높은 절삭 성능을 제공합니다.

    주요 사용 분야
    CVD 및 PVD 코팅 바이트는 고속 절삭, 높은 정밀도가 요구되는 작업, 그리고 내구성이 중요한 작업에 사용됩니다. 특히, 대량 생산에서 우수한 성능을 발휘합니다.







    바이트의 유지 및 관리

    바이트 설치 방법

    바이트를 올바르게 설치하는 것은 작업의 효율성과 안전성을 높이는 중요한 요소입니다. 먼저, 바이트를 정확한 위치에 고정해야 하며, 바이트의 각도와 위치를 적절하게 조정해야 합니다. 또한, 바이트를 단단히 고정하여 작업 중에 흔들리거나 움직이지 않도록 해야 합니다.



    바이트 인서트 팁 교체 방법

    바이트의 인서트 팁은 사용 중에 마모되거나 손상될 수 있습니다. 이 경우, 인서트 팁을 교체하여 바이트의 절삭 성능을 유지할 수 있습니다. 인서트 팁을 교체할 때는 먼저 바이트를 안전하게 고정하고, 인서트 팁을 제거한 후 새로운 팁을 정확한 위치에 장착해야 합니다.



    바이트 유지 보수 요령

    바이트를 정기적으로 점검하고 유지 보수하는 것은 바이트의 수명을 연장하고, 작업의 효율성을 높이는 데 매우 중요합니다. 바이트를 사용 후에는 항상 깨끗이 청소하고, 마모된 부분을 점검하여 필요시 교체해야 합니다. 또한, 바이트를 보관할 때는 습기나 먼지가 없는 깨끗한 장소에 보관하여 오염을 방지해야 합니다.







    바이트 선택 시 고려사항

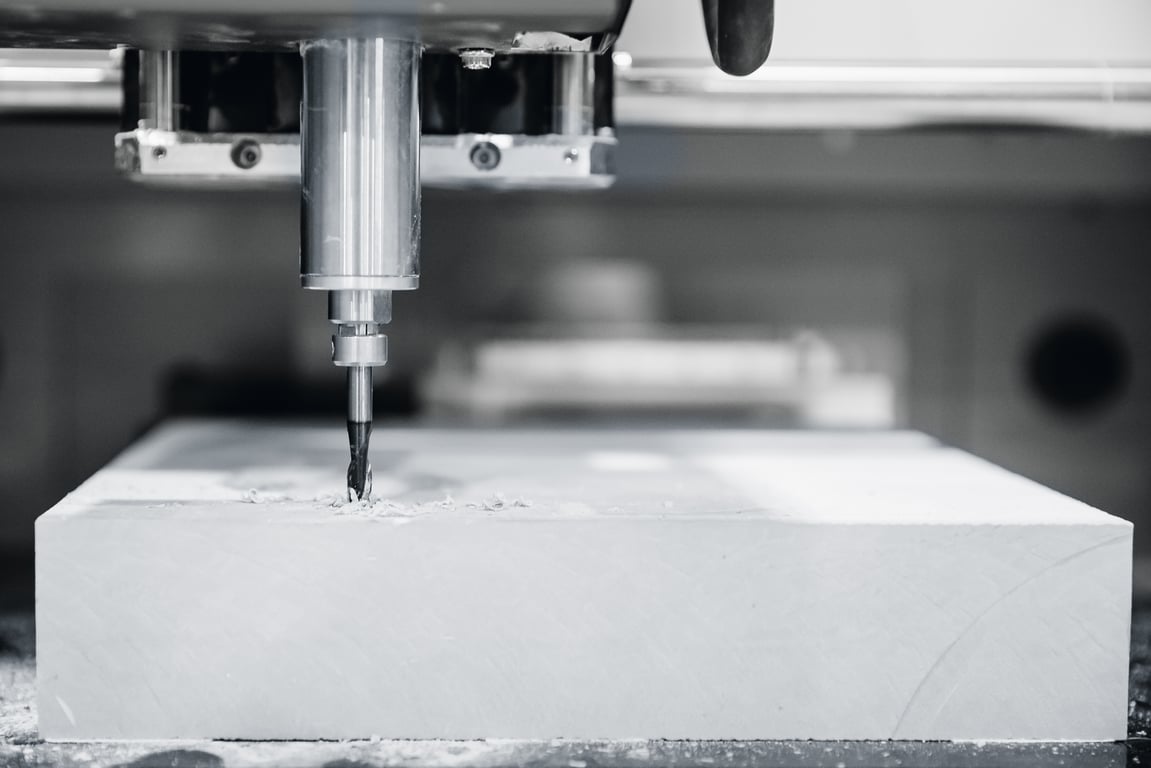

    CNC 머신에서 플라스틱 몸체를 드릴링 가공 중인 모습

    작업 재질에 따른 바이트 선택

    각 재료는 다른 특성을 가지고 있으며, 이에 따라 적합한 바이트를 선택해야 합니다. 예를 들어, 고경도 재료를 가공할 때는 초경합금이나 세라믹 바이트가 적합하며, 일반 금속을 가공할 때는 고속도강 바이트가 효과적입니다.



    작업 방식에 따른 바이트 선택

    가공 방식에 따라 적합한 바이트를 선택하는 것도 중요합니다. 예를 들어, 황삭 작업에서는 강력한 절삭력을 가진 바이트가 필요하며, 정밀한 마무리 작업에서는 고정밀 바이트가 필요합니다. 각 작업에 맞는 바이트를 선택함으로써 작업의 효율성과 품질을 높일 수 있습니다.



    경제성 및 효율성 고려

    바이트를 선택할 때는 경제성과 효율성도 고려해야 합니다. 바이트의 가격, 수명, 절삭 성능 등을 종합적으로 평가하여 가장 효율적인 바이트를 선택하는 것이 중요합니다. 또한, 작업의 효율성을 높이기 위해 적절한 유지 보수와 관리도 필요합니다.







    선반 바이트 사용 팁

    효율적인 바이트 사용법

    효율적인 바이트 사용을 위해서는 바이트의 특성과 작업 조건을 잘 이해하고 있어야 합니다. 바이트를 사용할 때는 적절한 절삭 속도와 피드율을 설정하고, 작업 조건에 맞게 바이트를 조정해야 합니다. 또한, 바이트의 마모 상태를 정기적으로 점검하고, 필요시 교체하여 항상 최적의 절삭 성능을 유지해야 합니다.



    바이트 사용 시 주의사항

    바이트를 사용할 때는 안전에 유의해야 합니다. 작업 중에는 항상 보호 장비를 착용하고, 바이트를 올바르게 설치하여 작업 중에 바이트가 흔들리거나 떨어지지 않도록 해야 합니다. 또한, 바이트가 마모되거나 손상된 경우 즉시 교체하여 작업의 안전과 효율성을 유지해야 합니다.



    작업 속도와 바이트 마모 관리

    바이트의 수명은 작업 속도와 절삭 조건에 큰 영향을 받습니다. 적절한 작업 속도를 유지하고, 바이트의 마모 상태를 정기적으로 점검하여 필요시 교체함으로써 바이트의 수명을 연장할 수 있습니다. 또한, 바이트를 사용할 때는 항상 최적의 절삭 조건을 유지하여 작업의 효율성과 품질을 높일 수 있습니다.
