[제조백과] 사출 성형 불량 종류별 해결 방안 총정리

바로발주

|

2024-07-24

목차

    사출 성형 불량 개요

    사출 성형 불량의 정의

    사출 성형 불량은 플라스틱 제품의 생산 과정에서 발생하는 다양한 결함을 말합니다. 이러한 불량은 제품의 외관, 기능, 또는 구조적 완성도에 영향을 미칠 수 있습니다. 불량이 발생하면 제품의 품질이 저하되고, 이는 제조업체의 신뢰도와 고객 만족도에도 부정적인 영향을 미칩니다. 사출 성형 과정은 높은 정밀도와 기술이 요구되며, 작은 변수의 변화에도 불량이 발생할 수 있습니다. 따라서, 사출 성형 불량의 종류와 원인을 파악하고 적절한 대책을 마련하는 것이 중요합니다.



    불량 발생 시 영향

    사출 성형 불량이 발생하면 제품의 품질과 신뢰성에 큰 영향을 미칩니다. 불량 제품은 사용자의 안전과 직결될 수 있으며, 이는 제품 리콜과 같은 심각한 문제로 이어질 수 있습니다. 또한, 불량 제품의 재작업이나 폐기는 추가 비용을 초래하며, 생산 일정에도 지장을 줄 수 있습니다. 불량의 발생은 고객 불만을 초래하고, 이는 결국 브랜드 이미지에 부정적인 영향을 미칠 수 있습니다. 따라서, 사출 성형 불량을 최소화하는 것은 제조업체의 경쟁력을 높이는 데 필수적입니다.







    주요 사출 성형 불량 종류

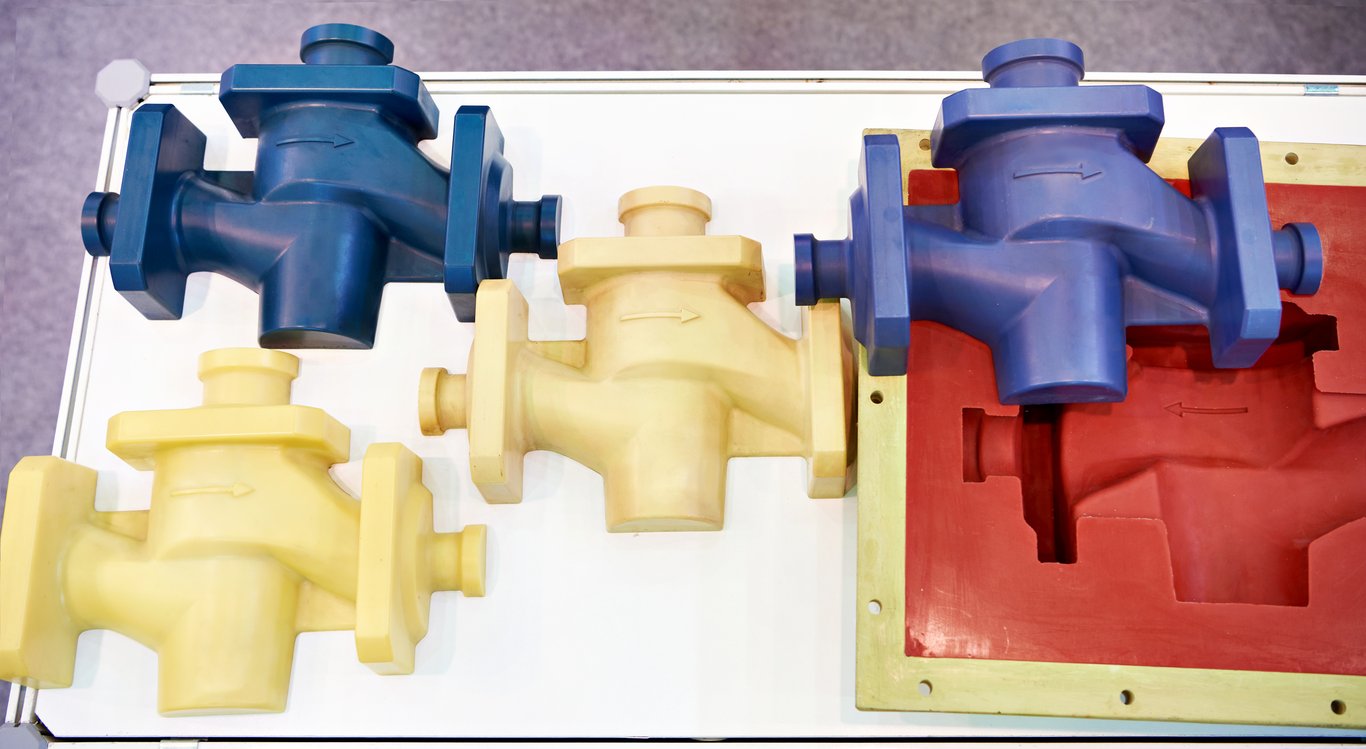

    플라스틱 제품 몰드

    미성형 (Short Shot)

    설명 및 원인

    미성형은 사출 성형 과정에서 플라스틱이 금형을 완전히 채우지 못해 제품의 일부가 형성되지 않는 현상입니다. 이는 주로 사출 압력이 충분하지 않거나 금형 내부의 공기가 제대로 배출되지 않아서 발생합니다. 수지가 금형 내에서 충분히 유동하지 못해 발생할 수도 있습니다. 미성형은 제품의 기능적 결함을 초래하며, 특히 복잡한 구조를 가진 제품에서 자주 발생합니다.

    해결 방안

    미성형을 해결하기 위해서는 사출 압력을 조정하고, 금형 내부의 공기를 효과적으로 배출하는 것이 중요합니다. 이를 위해 금형의 배기구를 최적화하거나, 금형 설계를 개선할 필요가 있습니다. 또한, 수지의 유동성을 높이기 위해 적절한 온도를 유지하고, 사출 속도를 조절하는 것도 중요합니다. 정기적인 금형 점검과 유지보수를 통해 미성형 발생을 예방할 수 있습니다.



    플래시 (Flash/Burr)

    설명 및 원인

    플래시는 금형의 파팅 라인이나 이음새에서 불필요한 플라스틱이 튀어나오는 현상입니다. 이는 주로 사출 압력이 너무 높거나 금형의 파팅 라인이 제대로 맞지 않아서 발생합니다. 금형의 마모나 손상, 부적절한 금형 설계도 플래시의 원인이 될 수 있습니다. 플래시는 제품의 외관을 해치고, 추가적인 후처리를 필요로 하게 만들어 비용을 증가시킵니다.

    해결 방안

    플래시를 해결하기 위해서는 사출 압력을 적절히 조절하고, 금형의 파팅 라인을 정확하게 맞추는 것이 중요합니다. 금형의 마모나 손상을 정기적으로 점검하고, 필요시 금형을 교체하거나 수리하는 것도 효과적입니다. 또한, 금형 설계 단계에서부터 플래시 발생을 최소화할 수 있는 구조를 고려하는 것이 필요합니다.



    싱크 마크 (Sink Mark)

    설명 및 원인

    싱크 마크는 두꺼운 부위가 수축하면서 표면에 생기는 함몰 자국입니다. 이는 주로 수지가 충분히 냉각되지 않아서 발생하며, 제품의 두께가 일정하지 않을 때 자주 나타납니다. 사출 압력이 낮거나, 금형 온도가 부적절할 때도 발생할 수 있습니다. 싱크 마크는 제품의 외관을 해치며, 구조적 약점을 초래할 수 있습니다.

    해결 방안

    싱크 마크를 방지하기 위해서는 금형 온도를 적절히 조절하고, 사출 압력을 높이는 것이 중요합니다. 제품 설계 단계에서 두께를 균일하게 하는 것도 효과적입니다. 또한, 수지의 냉각 속도를 조절하여 수축을 최소화할 수 있습니다. 이를 위해 금형 냉각 시스템을 최적화하는 것이 필요합니다.



    플로우 마크 (Flow Mark)

    설명 및 원인

    플로우 마크는 수지가 금형 내에서 흐르면서 생기는 선 모양의 자국입니다. 이는 주로 금형 온도가 낮거나, 수지의 점도가 높을 때 발생합니다. 사출 속도가 느리거나, 게이트 부가 충분히 냉각되지 않을 때도 나타날 수 있습니다. 플로우 마크는 제품의 외관을 해치며, 표면 품질을 떨어뜨립니다.

    해결 방안

    플로우 마크를 해결하기 위해서는 금형 온도를 높이고, 수지의 점도를 조절하는 것이 중요합니다. 사출 속도를 빠르게 하고, 게이트 부의 냉각을 최적화하여 플로우 마크 발생을 최소화할 수 있습니다. 또한, 수지 선택 시 점도가 낮은 수지를 사용하는 것도 효과적입니다.



    흑줄 (Black Streak)

    설명 및 원인

    흑줄은 제품 표면에 검은 줄 모양의 자국이 생기는 현상입니다. 이는 주로 수지가 과열되어 분해되거나, 금형 표면에 오염 물질이 있을 때 발생합니다. 또한, 색상 교체가 제대로 이루어지지 않거나, 호퍼 부근의 냉각이 불충분할 때도 나타날 수 있습니다. 흑줄은 제품의 외관을 크게 해치며, 제품을 불량품으로 만들 수 있습니다.

    해결 방안

    흑줄을 방지하기 위해서는 사출 조건을 최적화하고, 수지의 온도를 적절히 유지하는 것이 중요합니다. 금형 표면을 청결하게 유지하고, 색상 교체 시 충분히 세척하는 것도 필요합니다. 호퍼 부근의 냉각 시스템을 점검하고, 필요시 개선하는 것도 효과적입니다.





    은줄 (Silver Streak)

    설명 및 원인

    은줄은 제품 표면에 은색의 가느다란 줄이 생기는 현상입니다. 이는 주로 수지 내에 공기가 혼입되거나, 수지의 수분이 충분히 제거되지 않아서 발생합니다. 또한, 수지 온도나 금형 온도가 낮을 때도 나타날 수 있습니다. 은줄은 제품의 외관을 해치고, 품질을 저하시키는 주요 원인입니다.

    해결 방안

    은줄을 해결하기 위해서는 수지의 건조 상태를 점검하고, 충분히 건조하는 것이 중요합니다. 수지 온도와 금형 온도를 적절히 유지하고, 사출 속도를 조절하여 공기의 혼입을 방지할 수 있습니다. 또한, 수지의 유동성을 높이기 위해 점도를 조절하는 것도 필요합니다.



    젯팅 (Jetting)

    설명 및 원인

    젯팅은 수지가 금형 내부에서 강하게 분사되어 생기는 선 모양의 결함입니다. 이는 주로 게이트 구조가 불량하거나, 콜드 슬러그 웰이 작거나 없을 때 발생합니다. 금형 온도가 낮거나, 수지의 점도가 높을 때도 나타날 수 있습니다. 젯팅은 제품의 외관을 크게 해치며, 구조적 약점을 초래할 수 있습니다.

    해결 방안

    젯팅을 방지하기 위해서는 게이트 구조를 개선하고, 콜드 슬러그 웰을 적절히 설계하는 것이 중요합니다. 금형 온도를 높이고, 수지의 점도를 조절하여 유동성을 높이는 것도 필요합니다. 또한, 사출 속도를 적절히 조절하여 젯팅 발생을 최소화할 수 있습니다.



    크랙 (Crack)

    설명 및 원인

    크랙은 제품에 균열이 생기는 현상입니다. 이는 주로 잔류 응력, 외부 응력, 환경 응력 등의 원인으로 발생합니다. 금형의 빼기 구배가 부족하거나, 금형면의 연마가 불량할 때도 나타날 수 있습니다. 또한, 캐비티 과충전이나 금형 온도가 부적절할 때도 발생할 수 있습니다. 크랙은 제품의 구조적 강도를 크게 저하시킬 수 있습니다.

    해결 방안

    크랙을 방지하기 위해서는 잔류 응력을 최소화하고, 금형 설계를 개선하는 것이 중요합니다. 금형의 빼기 구배를 적절히 설정하고, 금형면을 정밀하게 연마하는 것도 필요합니다. 캐비티 과충전을 방지하고, 금형 온도를 적절히 유지하여 크랙 발생을 최소화할 수 있습니다.



    휨/변형 (Warpage)

    설명 및 원인

    휨/변형은 제품이 비정상적으로 휘어지거나 변형되는 현상입니다. 이는 주로 냉각이 불균일하거나, 게이트 위치가 부적절할 때 발생합니다. 또한, 수지의 유동성이 부족하거나, 금형 온도가 부적절할 때도 나타날 수 있습니다. 휨/변형은 제품의 기능성과 외관에 큰 영향을 미칩니다.

    해결 방안

    휨/변형을 방지하기 위해서는 금형의 냉각 시스템을 최적화하고, 게이트 위치를 적절히 설정하는 것이 중요합니다. 수지의 유동성을 높이기 위해 점도를 조절하고, 금형 온도를 적절히 유지하는 것도 필요합니다. 정기적인 금형 점검과 유지보수를 통해 휨/변형 발생을 최소화할 수 있습니다.



    웰드 라인 (Weld Line)

    설명 및 원인

    웰드 라인은 두 개 이상의 수지 흐름이 합쳐지면서 생기는 선 모양의 결함입니다. 이는 주로 런너나 게이트가 너무 작거나, 게이트에서 웰드부까지의 거리가 길 때 발생합니다. 또한, 가스 빼기 불량이나, 수지 온도나 금형 온도가 낮을 때도 나타날 수 있습니다. 웰드 라인은 제품의 외관을 해치고, 강도를 약화시킵니다.

    해결 방안

    웰드 라인을 방지하기 위해서는 런너와 게이트의 크기를 적절히 설정하고, 게이트에서 웰드부까지의 거리를 최적화하는 것이 중요합니다. 금형의 가스 빼기 시스템을 개선하고, 수지 온도와 금형 온도를 적절히 유지하는 것도 필요합니다. 사출 속도를 조절하여 웰드 라인 발생을 최소화할 수 있습니다.



    기포/버블 (Bubble)

    설명 및 원인

    기포/버블은 제품 내부에 공기 방울이 생기는 현상입니다. 이는 주로 수지 내에 공기가 혼입되거나, 수지의 수분이 충분히 제거되지 않아서 발생합니다. 또한, 사출 속도가 너무 빠르거나, 금형 온도가 부적절할 때도 나타날 수 있습니다. 기포/버블은 제품의 외관과 구조적 강도를 저하시킬 수 있습니다.

    해결 방안

    기포/버블을 해결하기 위해서는 수지의 건조 상태를 점검하고, 충분히 건조하는 것이 중요합니다. 수지 온도와 금형 온도를 적절히 유지하고, 사출 속도를 조절하여 공기의 혼입을 방지할 수 있습니다. 또한, 수지의 유동성을 높이기 위해 점도를 조절하는 것도 필요합니다.







    사출 성형 불량의 원인

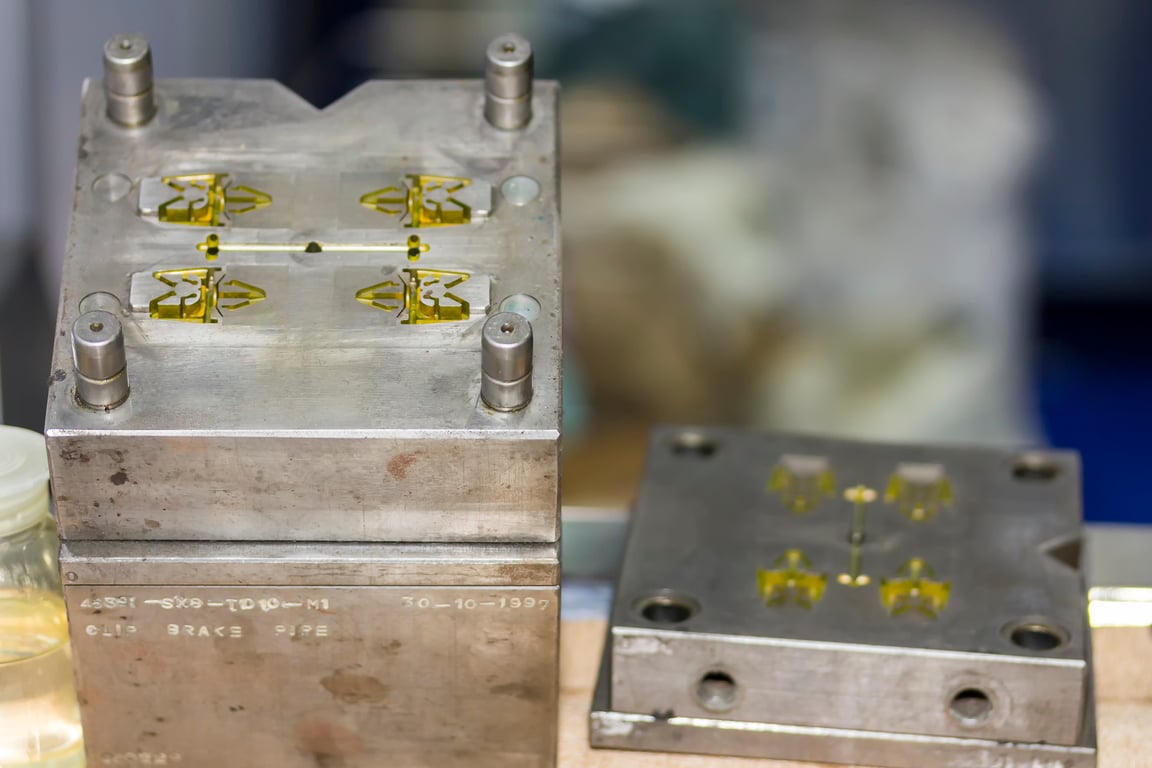

    대량 생산을 위한 플라스틱 사출 금형 닫기(산업 작업을 위한 제조 공정)

    성형 조건

    성형 조건은 사출 성형 불량의 주요 원인 중 하나입니다. 사출 압력, 사출 속도, 금형 온도, 수지 온도 등 다양한 변수들이 성형 조건에 포함됩니다. 이들 변수들이 적절하게 조절되지 않으면 다양한 불량이 발생할 수 있습니다. 예를 들어, 사출 압력이 너무 낮으면 미성형이 발생할 수 있으며, 사출 속도가 너무 빠르면 기포/버블이 발생할 수 있습니다.



    성형기 상태

    성형기의 상태도 사출 성형 불량에 큰 영향을 미칩니다. 성형기가 오래되었거나, 유지보수가 제대로 이루어지지 않으면 다양한 불량이 발생할 수 있습니다. 예를 들어, 성형기의 나사나 배럴이 마모되면 수지의 유동성이 저하되어 미성형이나 플래시가 발생할 수 있습니다. 또한, 성형기의 압력 제어 시스템이 불안정하면 다양한 불량이 발생할 수 있습니다.



    금형 설계

    금형 설계는 사출 성형 불량의 중요한 원인 중 하나입니다. 금형의 배기구 위치, 게이트 위치, 캐비티의 형태 등 다양한 요소들이 금형 설계에 포함됩니다. 이들 요소들이 적절하게 설계되지 않으면 다양한 불량이 발생할 수 있습니다. 예를 들어, 금형의 배기구가 적절하게 위치하지 않으면 미성형이 발생할 수 있으며, 게이트 위치가 부적절하면 웰드 라인이 발생할 수 있습니다.



    수지 특성

    수지의 특성도 사출 성형 불량에 큰 영향을 미칩니다. 수지의 점도, 유동성, 건조 상태 등 다양한 특성들이 수지에 포함됩니다. 이들 특성들이 적절하게 조절되지 않으면 다양한 불량이 발생할 수 있습니다. 예를 들어, 수지의 점도가 너무 높으면 플로우 마크가 발생할 수 있으며, 수지의 건조 상태가 불량하면 은줄이 발생할 수 있습니다.







    사출 성형 불량 예방 방법

    성형 조건 최적화

    사출 성형 불량을 예방하기 위해서는 성형 조건을 최적화하는 것이 중요합니다. 사출 압력, 사출 속도, 금형 온도, 수지 온도 등 다양한 변수들을 적절하게 조절하여 불량 발생을 최소화할 수 있습니다. 이를 위해서는 성형 조건을 정기적으로 점검하고, 필요시 조정하는 것이 필요합니다.



    금형 유지보수

    금형 유지보수는 사출 성형 불량 예방에 중요한 역할을 합니다. 금형의 배기구, 게이트, 캐비티 등을 정기적으로 점검하고, 필요시 수리하거나 교체하여 불량 발생을 최소화할 수 있습니다. 또한, 금형의 청결을 유지하고, 오염 물질이 금형 표면에 부착되지 않도록 관리하는 것도 중요합니다.



    수지 선택 및 관리

    수지 선택과 관리도 사출 성형 불량 예방에 중요한 역할을 합니다. 적절한 수지를 선택하고, 수지의 점도, 유동성, 건조 상태 등을 정기적으로 점검하여 불량 발생을 최소화할 수 있습니다. 또한, 수지의 보관 상태를 관리하고, 수지의 온도와 습도를 적절히 유지하는 것도 필요합니다.



    공정 모니터링 및 품질 관리

    사출 성형 공정을 정기적으로 모니터링하고, 품질 관리를 철저히 하는 것도 불량 예방에 중요합니다. 공정 중 발생하는 이상 신호를 감지하고, 즉시 조치하여 불량 발생을 최소화할 수 있습니다. 또한, 제품의 품질을 정기적으로 검사하고, 필요시 개선하는 것도 중요합니다.







    결론

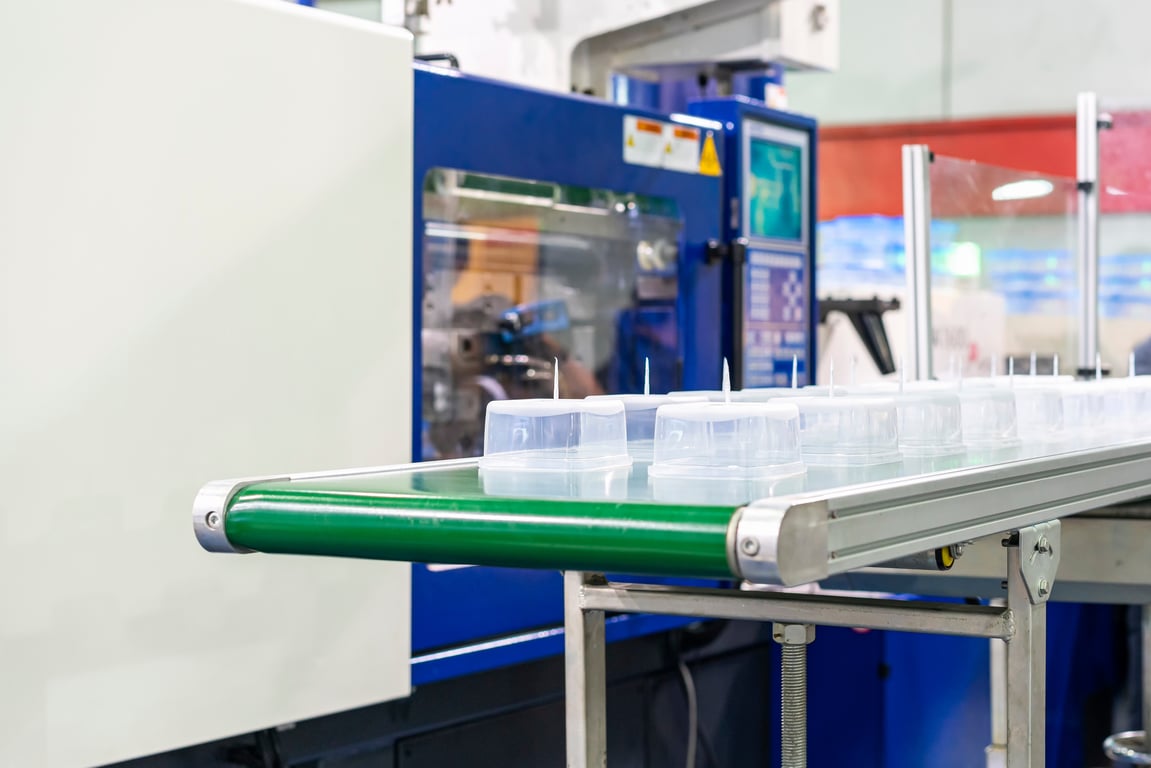

    공장 제조 과정에서 자동 컨베이어 벨트에 있는 플라스틱 사출 성형기로 만든 후 많은 행의 투명한 플라스틱 컵이나 상자

    불량 최소화를 위한 노력

    사출 성형 불량을 최소화하기 위해서는 다양한 노력이 필요합니다. 성형 조건 최적화, 금형 유지보수, 수지 선택 및 관리, 공정 모니터링 및 품질 관리 등 다양한 방안을 종합적으로 적용하여 불량 발생을 최소화할 수 있습니다. 이를 통해 제품의 품질을 높이고, 제조업체의 경쟁력을 강화할 수 있습니다.



    지속적인 개선 및 품질 관리 중요성

    사출 성형 불량을 예방하기 위해서는 지속적인 개선과 품질 관리가 중요합니다. 공정 중 발생하는 문제점을 지속적으로 개선하고, 품질 관리 시스템을 강화하여 불량 발생을 최소화할 수 있습니다. 이를 통해 고객 만족도를 높이고, 제조업체의 신뢰성을 강화할 수 있습니다.







    자주 묻는 질문(FAQ)

    사출 성형 불량을 줄이기 위한 가장 효과적인 방법은 무엇인가요?

    사출 성형 불량을 줄이기 위해서는 여러 가지 방법이 있습니다. 먼저, 성형 조건 최적화가 중요합니다. 이는 사출 압력, 속도, 금형 온도, 수지 온도 등의 변수를 조정하여 최적의 성형 조건을 설정하는 것을 의미합니다. 또한, 금형 유지보수수지 관리에 신경 써야 합니다. 금형의 청결 상태를 유지하고, 정기적으로 점검하며, 필요시 수리나 교체를 통해 최상의 상태를 유지하는 것이 중요합니다. 수지 관리 역시 중요한데, 수지의 점도, 유동성, 건조 상태 등을 지속적으로 점검하고 관리해야 합니다. 마지막으로, 정기적인 공정 모니터링품질 관리도 효과적입니다. 공정 중 발생할 수 있는 이상 징후를 조기에 감지하고 대응할 수 있도록 모니터링 시스템을 도입하고, 제품의 품질을 꾸준히 검사하여 불량 발생을 최소화할 수 있습니다.



    사출 성형 불량이 발생하면 어떻게 해야 하나요?

    사출 성형 불량이 발생했을 때는, 우선 불량의 원인을 정확히 분석하는 것이 중요합니다. 이를 통해 문제의 근본 원인을 파악할 수 있습니다. 원인을 파악한 후에는 적절한 해결 방안을 적용해야 합니다. 예를 들어, 성형 조건이 원인이라면 사출 압력, 속도, 온도 등을 조정하여 문제를 해결할 수 있습니다. 금형에 문제가 있다면 금형을 점검하고, 필요시 수리나 교체를 통해 문제를 해결할 수 있습니다. 수지 관리가 원인인 경우, 수지의 점도, 유동성, 건조 상태 등을 조절하여 불량을 줄일 수 있습니다. 또한, 공정 모니터링을 통해 실시간으로 공정 상태를 점검하고, 이상 징후가 발견되면 즉시 대응하는 것도 중요합니다.



    사출 성형 불량 예방을 위해 금형 유지보수는 얼마나 자주 해야 하나요?

    금형 유지보수는 사출 성형 불량을 예방하는 데 중요한 역할을 합니다. 정기적인 유지보수는 금형의 상태를 최상으로 유지하고, 불량 발생을 최소화하는 데 도움이 됩니다. 유지보수 주기는 사용 빈도와 생산 환경에 따라 다를 수 있지만, 일반적으로 매 생산 주기마다 점검하는 것이 좋습니다. 생산 주기 중에도 금형의 상태를 지속적으로 모니터링하여 문제가 발생할 징후가 보이면 즉시 대응하는 것이 중요합니다. 또한, 금형의 청결 상태를 유지하고, 오염 물질이 금형 표면에 부착되지 않도록 관리하는 것도 필요합니다. 금형의 특정 부위가 마모되거나 손상된 경우, 해당 부위를 수리하거나 금형을 교체하여 최상의 상태를 유지하는 것이 중요합니다. 이를 통해 사출 성형 불량을 예방하고, 제품의 품질을 유지할 수 있습니다.
