[제조백과] 사출 성형의 숨은 영웅, 밀핀 알아보기

  • 밀핀
  • 이젝터핀

바로발주

|

2024-07-05

목차

    밀핀이란?

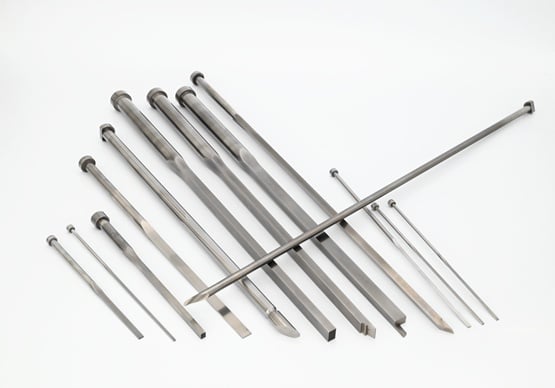

    크기 및 유형별 이젝터핀 ejector pin

    이미지 출처: szthreeup

    핀의 정의

    밀핀은 사출 성형 과정에서 성형된 제품을 금형에서 밀어내기 위해 사용되는 부품입니다. 주로 금형의 코어와 캐비티 사이에 위치하며, 제품이 완전히 성형된 후 밀핀을 통해 제품을 분리합니다. 밀핀의 주된 목적은 성형품이 금형에 남지 않고, 빠르고 정확하게 분리될 수 있도록 하는 것입니다. 밀핀은 다양한 크기와 형태로 제공되며, 각각의 용도에 따라 설계됩니다. 예를 들어, 직선형, 스텝형, 블레이드형 등 여러 형태가 있습니다.



    밀핀과 이젝터핀의 차이점

    밀핀과 이젝터핀은 용어가 혼용되는 경우가 많지만, 실제로는 약간의 차이가 있습니다. 밀핀은 주로 금형의 고정측에 설치되어 제품을 밀어내는 역할을 합니다. 반면, 이젝터핀은 금형의 이동측에 설치되어 제품을 들어 올리는 역할을 합니다. 밀핀은 더 큰 면적을 가진 제품을 처리할 때 효과적이며, 이젝터핀은 작은 제품이나 세밀한 부분을 처리할 때 유용합니다. 또한, 이젝터핀은 종종 여러 개가 동시에 작동하여 제품의 손상을 최소화합니다.





    밀핀의 주요 역할

    사출 성형에서의 밀핀 역할

    사출 성형은 열가소성 수지를 고온에서 용융시켜 금형에 주입한 후, 냉각하여 성형품을 만드는 공정입니다. 이 과정에서 밀핀은 매우 중요한 역할을 합니다. 제품이 금형에서 완전히 성형되면, 금형을 열고 밀핀을 작동시켜 제품을 분리합니다. 이 과정에서 밀핀은 성형품을 고르게 밀어내어 제품의 변형을 방지하고, 생산 속도를 높이는 데 기여합니다.

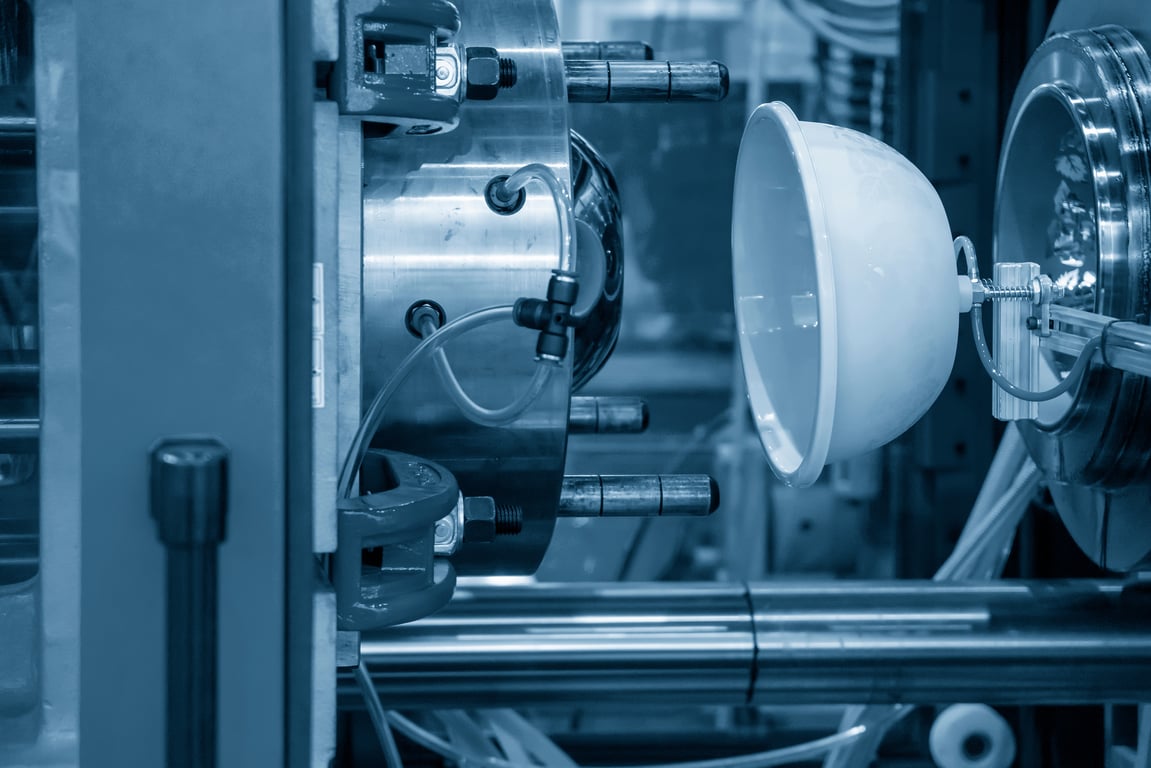

    플라스틱 파트가 로봇팔에 의해 사출 성형 기계 사이에 위치한 모습

    금형 내 밀핀의 위치와 기능

    밀핀은 금형 내에서 전략적으로 배치되어야 합니다. 잘못된 위치에 밀핀이 배치되면 제품의 표면에 흔적이 남거나, 심한 경우 제품이 파손될 수 있습니다. 일반적으로 밀핀은 제품의 두꺼운 부분이나 구조적으로 강한 부분에 배치되며, 밀핀의 길이와 두께는 제품의 크기와 두께에 맞게 조정됩니다. 밀핀의 위치는 금형 설계 단계에서부터 신중하게 고려되어야 하며, 이를 통해 최적의 성형 결과를 얻을 수 있습니다.





    밀핀의 종류

    직선형 밀핀(Straight ejector pin)

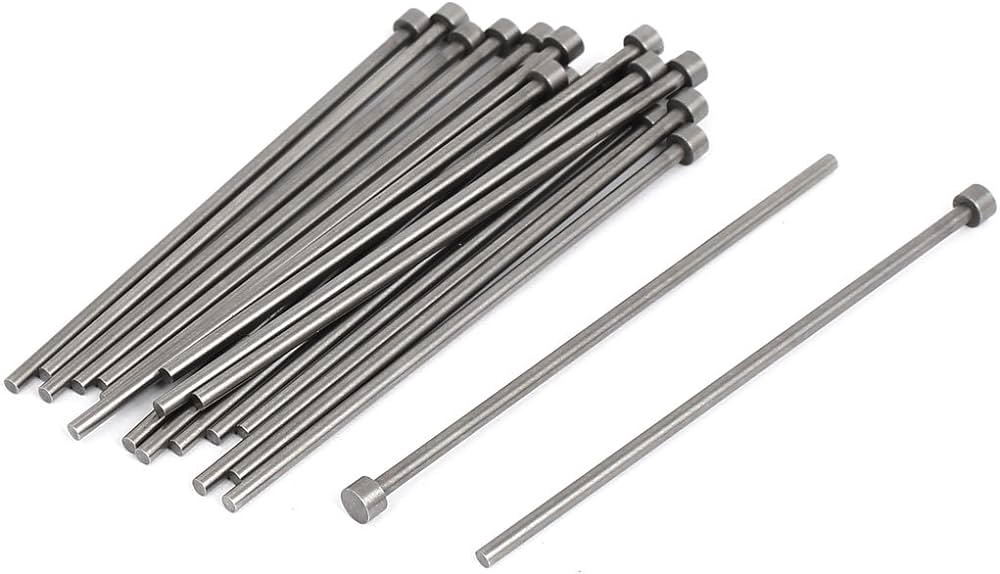

    직선형 밀핀 straight ejector pin

    이미지 출처: Amazon

    직선형 밀핀은 가장 일반적으로 사용되는 형태로, 다양한 사출 성형 작업에서 활용됩니다. 이 형태의 밀핀은 단순한 구조로 되어 있으며, 주로 표면이 평평한 제품을 밀어내는 데 사용됩니다. 직선형 밀핀은 제작이 비교적 간단하고, 유지 보수도 용이합니다. 그러나 제품의 특정 부분에 집중된 압력을 가할 수 있어, 설계 시 주의가 필요합니다.



    스텝형 밀핀(Stepped ejector pin)

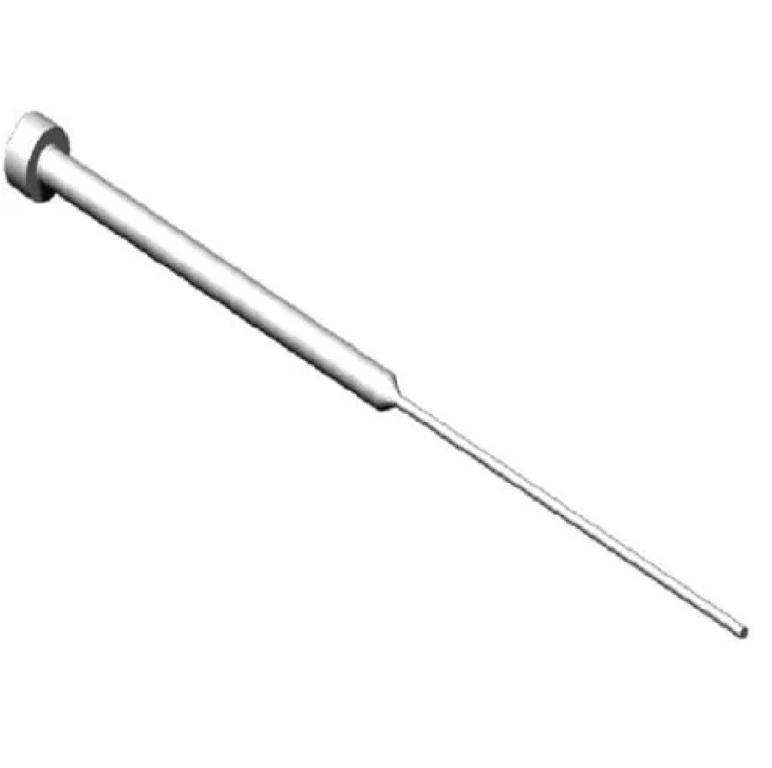

    스텝형 밀핀 Stepped ejector pin

    이미지 출처: indiamart

    스텝형 밀핀은 직선형 밀핀과 비슷하지만, 길이에 따라 여러 단계로 나뉩니다. 이 형태의 밀핀은 두께가 다른 부분을 동시에 밀어내는 데 적합합니다. 스텝형 밀핀은 제품의 구조가 복잡하거나, 다양한 두께를 가진 제품을 처리할 때 유용합니다. 이러한 밀핀은 특히 정밀한 성형 작업에 효과적입니다.



    블레이드형 밀핀(Blade ejector pin)

    blade ejector pin

    이미지 출처: indiamart

    블레이드형 밀핀은 넓은 면적을 가진 제품을 밀어내는 데 사용됩니다. 이 형태의 밀핀은 칼날처럼 생긴 구조로, 제품의 넓은 부분을 고르게 밀어내는 데 적합합니다. 블레이드형 밀핀은 주로 평평한 표면을 가진 제품이나, 넓은 면적을 가진 성형품을 처리할 때 사용됩니다. 이 형태의 밀핀은 제품의 변형을 최소화하는 데 도움이 됩니다.



    슬리브형 밀핀(Sleeve ejector pin)

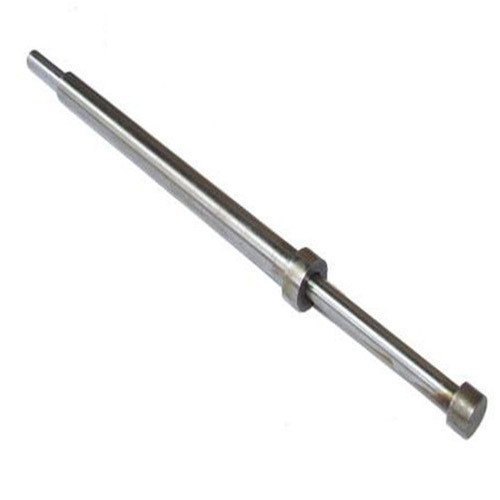

    슬리브형 밀핀 sleeve ejector pin

    이미지 출처: indiamart

    슬리브형 밀핀은 내부에 슬리브가 있는 구조로 되어 있으며, 제품의 특정 부분을 분리하는 데 사용됩니다. 슬리브형 밀핀은 주로 원통형 제품이나, 내부 구조가 복잡한 성형품을 처리할 때 유용합니다. 이 형태의 밀핀은 성형품의 내부 구조를 손상시키지 않으면서, 정확하게 분리할 수 있도록 도와줍니다.



    이젝터 슬리브(Ejector sleeve)

    이젝터 슬리브는 슬리브형 밀핀과 유사한 기능을 하지만, 더 복잡한 내부 구조를 가지고 있습니다. 이젝터 슬리브는 주로 매우 정밀한 성형 작업에 사용되며, 제품의 특정 부분을 정확하게 분리할 수 있도록 설계되었습니다. 이 형태의 밀핀은 고정밀 제품이나, 작은 부품을 성형할 때 특히 유용합니다.







    밀핀의 재질과 선택

    작동 중인 산업 사출 성형 기계의 모습

    재질 종류

    밀핀은 다양한 재질로 제작되며, 각 재질은 특정한 장점과 단점을 가지고 있습니다.

    - SK-3: 고강도 탄소강으로, 내마모성이 뛰어나고 열처리가 용이하여 밀핀 재질로 많이 사용됩니다.

    - SKD-61: 합금 공구강으로, 높은 내열성과 내마모성을 자랑합니다. 특히 고온에서도 안정적인 성능을 유지하므로, 고온 성형 작업에 적합합니다.

    - SKH-51: 고속 공구강으로, 매우 높은 경도와 내마모성을 가지고 있습니다. 이 재질은 매우 정밀한 성형 작업에 적합합니다.

    - H13: 공구강으로, 높은 경도와 내열성을 자랑합니다. 특히 고온 환경에서도 우수한 성능을 발휘합니다.

    - 스테인리스 강(420, 440C): 스테인리스 강은 우수한 내식성과 내마모성을 가지고 있습니다. 420과 440C는 각각 중간 경도와 높은 경도를 가지며, 다양한 성형 작업에 사용됩니다.

    - 베릴륨 구리: 우수한 열전도성과 내마모성을 가지고 있으며, 고온 환경에서도 안정적인 성능을 제공합니다.

    - 텅스텐 카바이드: 매우 높은 경도와 내마모성을 자랑합니다. 이 재질은 매우 정밀하고 내구성이 필요한 성형 작업에 적합합니다.



    재질 선택 시 고려사항

    밀핀의 재질을 선택할 때는 여러 가지 요소를 고려해야 합니다.

    강도와 내구성
    강도와 내구성은 밀핀의 수명과 성능에 직접적인 영향을 미칩니다. 강도가 높은 재질은 더 오래 사용할 수 있으며, 제품의 품질을 유지하는 데 도움이 됩니다.

    사용 환경 및 조건
    사용 환경과 조건도 재질 선택에 중요한 요소입니다. 고온 환경이나 부식성 환경에서는 내열성이나 내식성이 높은 재질이 필요합니다.

    비용 효율성
    재질의 비용도 고려해야 합니다. 고성능 재질은 비용이 높지만, 수명과 성능을 고려할 때 비용 효율성이 높은 경우가 많습니다.

    유지 보수와 교체 주기
    재질 선택 시 유지 보수와 교체 주기도 고려해야 합니다. 유지 보수가 용이하고, 교체 주기가 긴 재질을 선택하는 것이 비용 절감에 도움이 됩니다.





    밀핀의 설계와 사용

    설계 시 유의사항

    밀핀을 설계할 때는 여러 가지 요소를 신중히 고려해야 합니다. 밀핀의 크기, 형태, 위치는 성형품의 품질에 직접적인 영향을 미칩니다. 밀핀의 길이와 두께는 성형품의 크기와 두께에 맞게 조정되어야 하며, 밀핀의 위치는 성형품의 두꺼운 부분이나 구조적으로 강한 부분에 배치되어야 합니다. 잘못된 설계는 성형품에 흠집을 남기거나 파손을 초래할 수 있습니다.

    항공기 엔진 정비 중인 정비사 사진

    배치와 부작용

    밀핀의 배치는 성형품의 품질에 중요한 영향을 미칩니다. 잘못된 위치에 배치된 밀핀은 제품의 표면에 자국을 남기거나, 심한 경우 제품이 파손될 수 있습니다. 따라서 밀핀은 제품의 두꺼운 부분이나 구조적으로 강한 부분에 배치되어야 합니다. 또한, 밀핀의 배치는 성형품의 변형을 방지하고, 제품이 고르게 밀려나오도록 해야 합니다.



    밀핀 선택 시 고려사항

    밀핀을 선택할 때는 재질, 크기, 형태 등의 요소를 고려해야 합니다. 재질은 성형 조건과 제품의

    특성에 맞게 선택되어야 하며, 크기와 형태는 성형품의 크기와 두께에 맞게 조정되어야 합니다. 또한, 밀핀의 선택 시 유지 보수와 교체 주기도 고려해야 합니다. 유지 보수가 용이하고, 교체 주기가 긴 밀핀을 선택하는 것이 비용 절감에 도움이 됩니다.



    밀핀과 이젝터 핀의 유지 보수 방법

    밀핀과 이젝터 핀은 정기적인 유지 보수가 필요합니다. 정기적인 청소와 점검을 통해 밀핀의 상태를 확인하고, 필요 시 교체해야 합니다. 유지 보수를 통해 밀핀의 수명을 연장하고, 성형품의 품질을 유지할 수 있습니다. 또한, 유지 보수를 통해 밀핀의 부작용을 최소화할 수 있습니다.





    사출 성형에서의 밀핀 결함

    크기별 이젝터핀 ejector pin

    이미지 출처: moldmakingtechnology

    이젝터 핀 마크

    이젝터 핀 마크는 밀핀 사용 시 발생할 수 있는 대표적인 결함입니다. 이 결함은 성형품의 표면에 자국을 남기며, 성형품의 품질을 저하시키는 요인이 됩니다. 이젝터 핀 마크는 주로 잘못된 밀핀의 위치나 설계, 과도한 압력 등으로 인해 발생합니다.



    결함 방지 방법

    이젝터 핀 마크를 방지하기 위해서는 올바른 밀핀 설계와 배치가 필요합니다. 밀핀의 위치는 성형품의 두꺼운 부분이나 구조적으로 강한 부분에 배치되어야 하며, 밀핀의 길이와 두께는 성형품의 크기와 두께에 맞게 조정되어야 합니다. 또한, 성형 과정에서 과도한 압력을 피하고, 적절한 유지 보수를 통해 밀핀의 상태를 확인하고, 필요 시 교체해야 합니다.
