[제조백과] 밀링 공구, 언제 어떻게 사용될까?

  • 밀링
  • 공구

바로발주

|

2024-06-25

목차

    밀링 공구의 정의와 개요

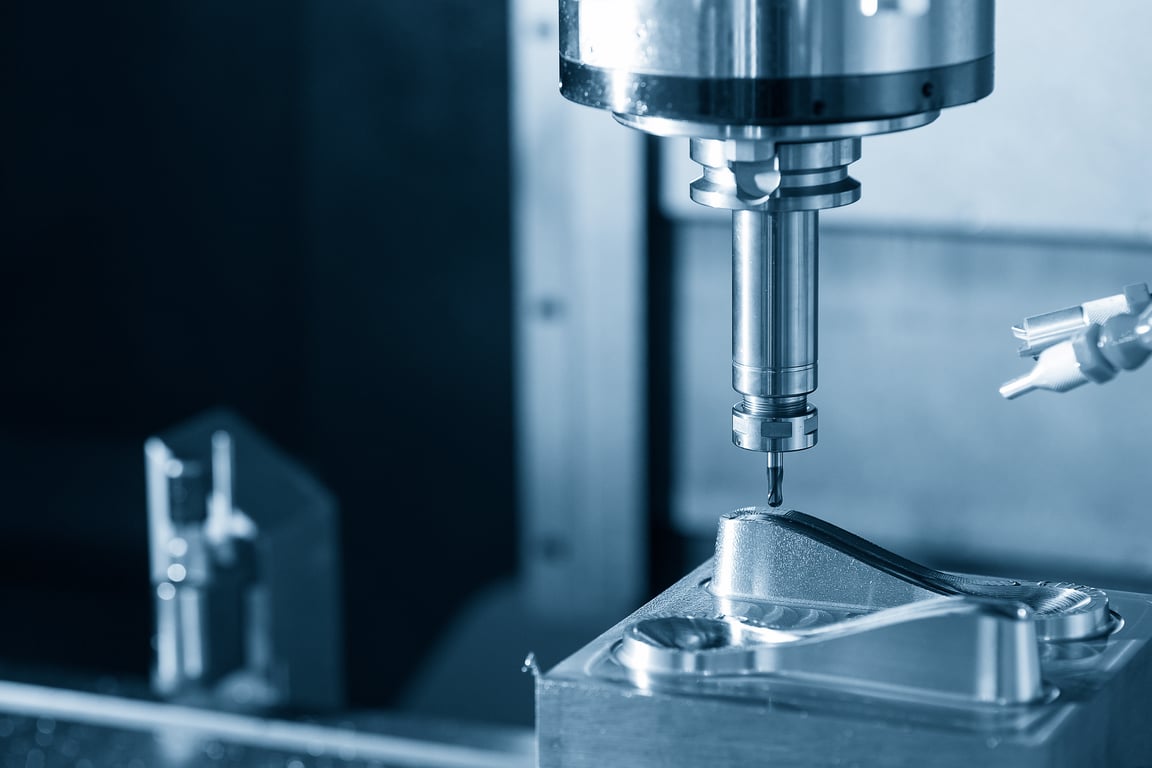

    밀링 공구 볼 엔드밀이 장착된 밀링 기계 사진

    밀링 공구는 다양한 형태의 금속을 절삭하고 가공하는 데 사용되는 도구입니다. 주로 기계 부품의 제조, 금속 표면의 정밀 가공 및 특정 형상을 만들기 위해 사용됩니다. 밀링 공구는 회전하는 커터를 사용하여 공작물에서 소재를 제거하며, 여러 종류의 커터가 다양한 작업을 수행할 수 있습니다.

    밀링 공구는 금속 가공 산업에서 매우 중요한 역할을 합니다. 이 공구들은 고속 회전하면서 공작물의 표면을 정밀하게 절삭하며, 복잡한 형상과 정밀한 치수를 유지할 수 있게 도와줍니다. 밀링 공구의 사용은 생산성 향상, 작업 효율성 증대 및 제품 품질 향상에 크게 기여합니다.





    밀링 공구의 주요 역할 및 필요성

    밀링 공구는 다양한 금속 가공 작업에서 필수적인 도구로 사용됩니다.

    • 재료 제거: 공작물에서 불필요한 재료를 제거하여 원하는 형상을 만듭니다.
    • 정밀 가공: 고정밀 작업을 통해 공작물의 표면 품질을 개선하고, 정밀한 치수를 유지합니다.
    • 형상 생성: 복잡한 형상과 구조를 갖춘 부품을 가공할 수 있습니다.
    • 다양한 소재 가공: 철, 알루미늄, 플라스틱 등 다양한 소재를 가공할 수 있습니다.

    밀링 공구의 필요성은 가공 산업에서 매우 큽니다. 이 공구들은 다양한 형태와 크기의 부품을 제조할 수 있도록 도와주며, 효율적이고 정밀한 작업을 가능하게 합니다. 또한, 최신 기술과 재료로 만들어진 밀링 공구는 작업 속도와 품질을 향상시켜 생산성을 높여줍니다.





    밀링 공구의 구성 요소

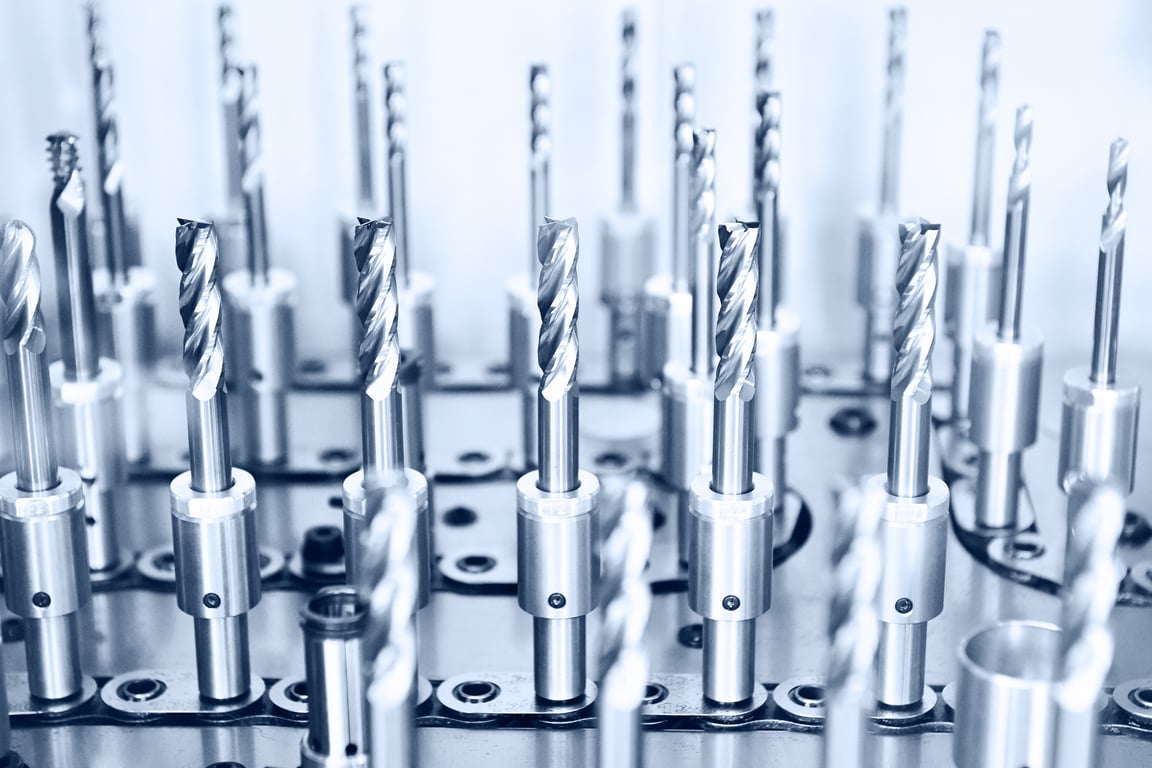

    공구정리함에 정리되어 있는 여러 개의 엔드밀 사진

    밀링 공구는 여러 구성 요소로 이루어져 있습니다.

    • 커터 본체: 절삭 날을 지지하고 회전 운동을 전달하는 본체 부분입니다.
      밀링 공구의 구조적 안정성을 제공하며, 절삭 날의 정확한 위치를 유지합니다. 고속 회전 시에도 안정적으로 작동할 수 있도록 설계되었습니다.
    • 절삭 날: 실제로 소재를 절삭하는 부분으로, 날카롭고 다양한 형상으로 가공됩니다.
      공작물의 소재를 절삭하는 핵심 부분입니다. 날의 형상과 날카로움이 가공 품질과 속도에 직접적인 영향을 미칩니다.
    • 샹크: 커터를 기계에 고정하는 부분으로, 안정성과 정밀성을 제공합니다.
      밀링 공구를 기계에 고정하여 작업 중 흔들림 없이 안정적으로 작동하게 합니다. 고정 방식에 따라 다양한 형태로 제작됩니다.
    • 플루트: 절삭 날 사이의 홈으로, 칩 제거와 냉각을 돕습니다.
      절삭 중 발생하는 칩을 효과적으로 제거하고, 공구의 과열을 방지하기 위해 냉각을 돕습니다. 플루트의 설계는 칩 제거 효율성과 절삭 성능에 큰 영향을 줍니다.





    밀링 공구의 종류 1. 정면 밀링커터

    정의 및 특징 정면 밀링커터는 공작물의 정면을 가공하는 데 사용되는 도구입니다. 이 커터는 넓은 표면을 한 번에 가공할 수 있어 효율적입니다. 보통 큰 직경을 가지고 있으며, 다수의 절삭 날이 장착되어 있어 빠르고 정밀한 가공이 가능합니다.

    장점 넓은 면적을 빠르게 가공할 수 있어 생산성이 높습니다. 정밀한 평면 가공이 가능하며, 다양한 소재에 적용할 수 있습니다.

    단점 커터가 크고 무거워 기계의 부하가 커질 수 있습니다. 초기 비용이 비교적 높습니다.

    사용 사례 정면 밀링커터는 주로 금속 부품의 평면 가공에 사용됩니다. 예를 들어, 기계 베드의 평면을 가공하거나, 금형 제작에서 넓은 평면을 정밀하게 가공할 때 사용됩니다.



    밀링 공구의 종류 2. 엔드밀

    다양한 엔드밀 종류와 특징 엔드밀은 가장 널리 사용되는 밀링 공구 중 하나로, 다양한 종류가 있습니다.

    • 일반 엔드밀: 다양한 재료와 작업에 사용되는 기본 엔드밀입니다. 다양한 작업에 사용할 수 있으며, 평면 가공, 측면 가공, 홈 가공 등 다양한 용도로 사용됩니다.
    • 볼 엔드밀: 반구형 끝을 가지고 있어 3D 형상 가공에 적합합니다. 3D 형상 가공, 곡면 가공에 사용됩니다. 특히 금형 가공에서 많이 사용됩니다.
    • 코너 라디우스 엔드밀: 끝부분이 둥글게 처리되어 있어 가공물의 강도를 높이고, 마모를 줄여 코너 부분의 내구성을 높입니다.
    • 하이피드 엔드밀: 고속 가공에 적합한 엔드밀로, 효율적이고 정밀한 작업이 가능하여 생산성을 높입니다.

    장점 다양한 형상과 크기로 제공되어 다양한 가공 작업에 사용될 수 있습니다. 고속 가공이 가능하며, 정밀한 작업이 가능합니다.

    단점 일부 엔드밀은 높은 초기 비용이 발생할 수 있습니다. 특정 작업에 적합한 엔드밀을 선택해야 하는 번거로움이 있습니다.

    사용 사례 엔드밀은 금형 가공, 자동차 부품 가공, 항공 부품 가공 등 다양한 분야에서 사용됩니다. 예를 들어, 엔진 블록의 내부 형상을 가공하거나, 복잡한 금형의 3D 형상을 만들 때 사용됩니다.



    밀링 공구의 종류 3. 홈 커터

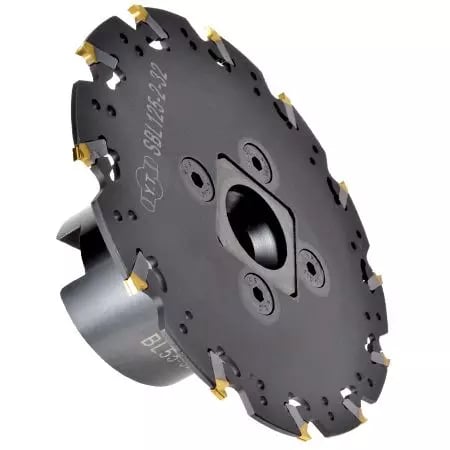

    T홈 밀링 커터

    이미지 출처: dictools

    정의 및 특징 홈 커터는 공작물에 홈을 가공하는 데 사용되는 도구입니다. 다양한 너비와 깊이의 홈을 정밀하게 가공할 수 있습니다. 홈 커터는 다양한 형상으로 제공되며, 특정 작업에 맞춰 선택할 수 있습니다.

    장점 정밀한 홈 가공이 가능하며, 다양한 형상과 크기로 제공되어 다양한 작업에 사용할 수 있습니다.

    단점 특정 작업에 맞는 홈 커터를 선택해야 하며, 초기 비용이 발생할 수 있습니다.

    사용 사례 홈 커터는 기어 제작, 키웨이 가공, 슬롯 가공 등 다양한 작업에 사용됩니다. 예를 들어, 기계 부품의 키웨이를 가공하거나, 복잡한 형상의 홈을 만들 때 사용됩니다.

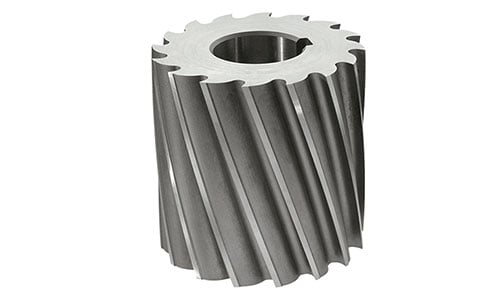

    밀링 공구의 종류 4. 플레인 밀링커터 (평밀링 커터)플레인 밀링 커터

    이미지 출처: dictools

    정의 및 특징 플레인 밀링커터는 공작물의 평면을 가공하는 데 사용되는 도구입니다. 넓은 면적을 정밀하게 가공할 수 있으며, 높은 생산성을 제공합니다. 보통 큰 직경을 가지고 있으며, 여러 개의 절삭 날이 장착되어 있습니다.

    장점 넓은 면적을 빠르게 가공할 수 있어 효율적입니다. 정밀한 평면 가공이 가능하며, 다양한 소재에 적용할 수 있습니다.

    단점 커터가 크고 무거워 기계의 부하가 커질 수 있습니다. 초기 비용이 비교적 높습니다.

    사용 사례 플레인 밀링커터는 주로 금속 부품의 평면 가공에 사용됩니다. 예를 들어, 기계 베드의 평면을 가공하거나, 금형 제작에서 넓은 평면을 정밀하게 가공할 때 사용됩니다.



    밀링 공구의 종류 5. 톱날 밀링 커터

    정의 및 특징 톱날 밀링 커터는 공작물을 절단하는 데 사용되는 도구입니다. 톱날 모양의 절삭 날을 가지고 있으며, 빠르고 효율적인 절단 작업이 가능합니다. 보통 얇고 긴 형태로 제작됩니다.

    장점 빠르고 효율적인 절단 작업이 가능하며, 다양한 두께와 길이로 제공됩니다.

    단점 절단 작업 중 발생하는 진동과 소음이 있을 수 있습니다. 절삭 날의 마모가 빠를 수 있습니다.

    사용 사례 톱날 밀링 커터는 주로 금속 판재의 절단, 기계 부품의 절단 등에 사용됩니다. 예를 들어, 철판의 절단 작업이나, 금속 봉의 절단 작업에 사용됩니다.



    밀링 공구의 종류 6. 앵글 밀링 커터

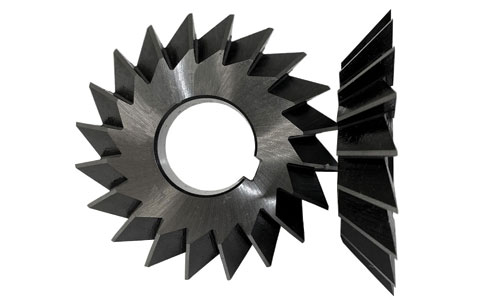

    앵글 밀링 커터

    이미지 출처: dictools

    정의 및 특징 앵글 밀링 커터는 특정 각도로 절삭하는 데 사용되는 도구입니다. 다양한 각도로 가공할 수 있어 복잡한 형상 제작에 유리합니다. 주로 기계 부품의 각도 가공에 사용됩니다.

    장점 다양한 각도로 가공이 가능하여 복잡한 형상을 만들 수 있습니다. 정밀한 각도 가공이 가능합니다.

    단점 특정 각도에 맞춰 제작된 커터가 필요하며, 초기 비용이 발생할 수 있습니다.

    사용 사례 앵글 밀링 커터는 주로 기계 부품의 각도 가공, 금형 제작 등에 사용됩니다. 예를 들어, 기어의 각도 가공이나, 금형의 복잡한 형상 제작에 사용됩니다.



    밀링 공구의 종류 7. 기어 밀링 커터기어 밀링 커터

    이미지 출처: maxwelltoolscompany

    정의 및 특징 기어 밀링 커터는 기어를 제작하는 데 사용되는 도구입니다. 기어의 치형을 정밀하게 가공할 수 있으며, 다양한 기어 형상에 맞춰 제작됩니다. 주로 기어 제조 산업에서 사용됩니다.

    장점 정밀한 기어 치형 가공이 가능하며, 다양한 기어 형상에 맞춰 제작됩니다. 생산성이 높습니다.

    단점 초기 비용이 높으며, 특정 기어 형상에 맞춰 커터를 선택해야 합니다.

    사용 사례 기어 밀링 커터는 주로 자동차 기어, 산업 기계 기어 등 다양한 기어 제조에 사용됩니다. 예를 들어, 자동차 변속기의 기어를 제작하거나, 산업용 기계의 기어를 가공할 때 사용됩니다.



    밀링 공구의 종류 8. 폼 밀링 커터폼 밀링 커터

    이미지 출처: stcgeartools

    정의 및 특징 폼 밀링 커터는 특정 형상을 가공하는 데 사용되는 도구입니다. 복잡한 형상을 정밀하게 가공할 수 있으며, 다양한 형상으로 제공됩니다. 주로 금형 제작 및 특수 부품 가공에 사용됩니다.

    장점 복잡한 형상을 정밀하게 가공할 수 있으며, 다양한 형상으로 제공됩니다. 생산성이 높습니다.

    단점 초기 비용이 높으며, 특정 형상에 맞춰 커터를 선택해야 합니다.

    사용 사례 폼 밀링 커터는 주로 금형 제작, 특수 부품 가공 등에 사용됩니다. 예를 들어, 플라스틱 사출 금형의 형상을 가공하거나, 특수 부품의 복잡한 형상을 제작할 때 사용됩니다.

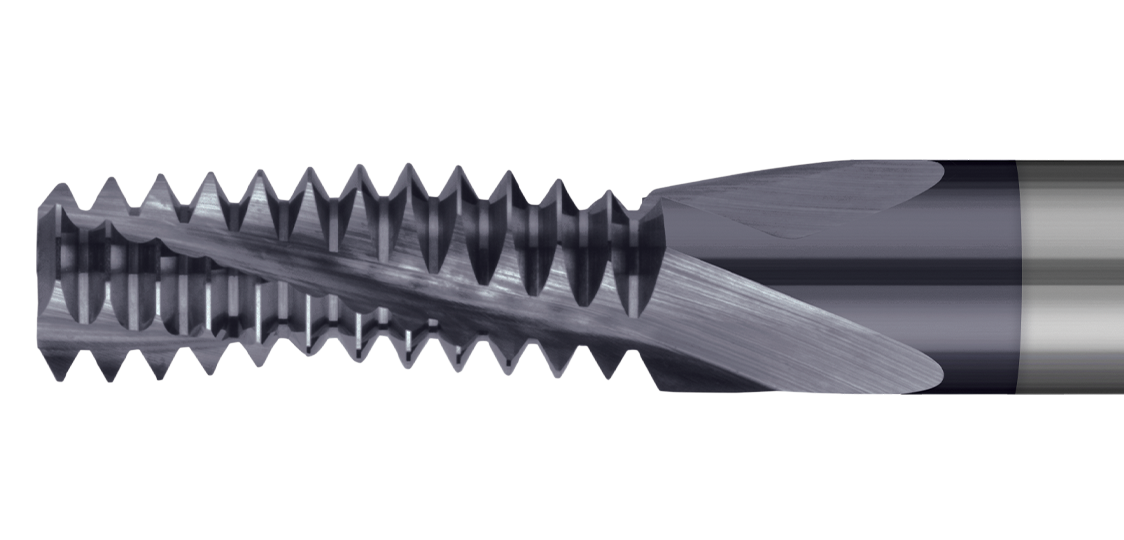

    밀링 공구의 종류 9. 쓰레드 밀(나사 밀링)쓰레드밀 스레드밀 나사 밀링

    이미지 출처: harveytools

    정의 및 특징 쓰레드 밀은 나사산을 가공하는 데 사용되는 도구입니다. 정밀한 나사산 가공이 가능하며, 다양한 나사 형상에 맞춰 제작됩니다. 주로 나사 제조 및 조립 부품 가공에 사용됩니다.

    장점 정밀한 나사산 가공이 가능하며, 다양한 나사 형상에 맞춰 제작됩니다. 생산성이 높습니다.

    단점 초기 비용이 높으며, 특정 나사 형상에 맞춰 커터를 선택해야 합니다.

    사용 사례 쓰레드 밀은 주로 나사 제조, 조립 부품 가공 등에 사용됩니다. 예를 들어, 볼트와 너트의 나사산을 가공하거나, 기계 부품의 나사산을 제작할 때 사용됩니다.



    밀링 공구의 종류 10. 챔퍼밀

    정의 및 특징 챔퍼밀은 공작물의 모서리를 가공하는 데 사용되는 도구입니다. 모서리를 둥글게 처리하거나, 특정 각도로 가공할 수 있습니다. 주로 기계 부품의 모서리 가공 및 디버링 작업에 사용됩니다.

    장점 모서리 가공이 용이하며, 다양한 각도와 형상으로 가공할 수 있습니다. 디버링 작업에도 효과적입니다.

    단점 특정 각도와 형상에 맞춰 커터를 선택해야 하며, 초기 비용이 발생할 수 있습니다.

    사용 사례 챔퍼밀은 주로 기계 부품의 모서리 가공, 디버링 작업 등에 사용됩니다. 예를 들어, 금속 부품의 모서리를 둥글게 처리하거나, 기계 부품의 날카로운 모서리를 제거할 때 사용됩니다.





    밀링 공구 선택 가이드

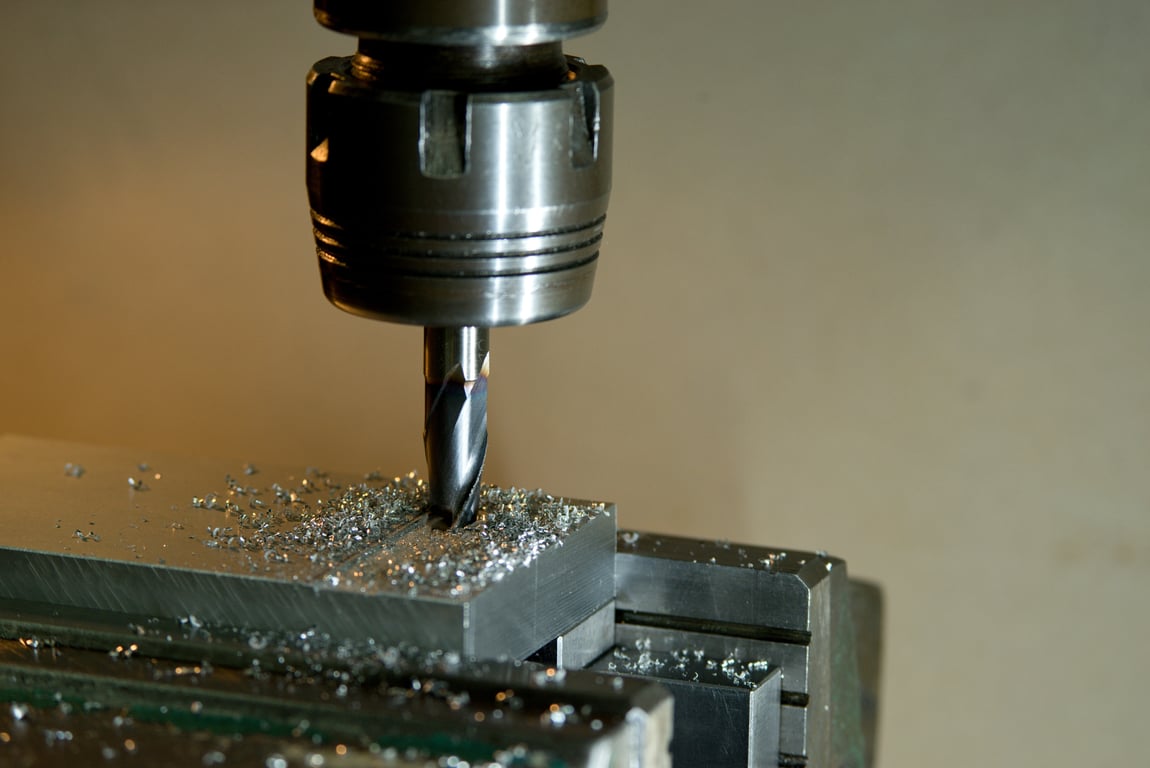

    엔드밀로 밀링 가공 중인 밀링 기계 사진

    밀링 공구의 중요성과 선택의 중요성

    밀링 공구는 금속 가공 작업의 핵심 도구로, 작업의 효율성과 품질에 직접적인 영향을 미칩니다. 따라서 적절한 밀링 공구를 선택하는 것이 매우 중요합니다. 올바른 공구 선택은 작업 시간 단축, 생산성 향상, 비용 절감 및 제품 품질 향상에 크게 기여합니다.



    올바른 밀링 커터 블레이드 선택 요령

    • 재료: 가공할 재료의 특성에 맞는 블레이드를 선택해야 합니다. 예를 들어, 강철, 알루미늄, 플라스틱 등 각 재료에 적합한 블레이드를 사용합니다.
    • 형상: 가공할 형상에 따라 적절한 블레이드를 선택합니다. 평면 가공, 홈 가공, 3D 형상 가공 등 다양한 작업에 맞는 블레이드를 사용합니다.
    • 절삭 조건: 절삭 속도, 이송 속도 등 작업 조건에 맞는 블레이드를 선택합니다.



    밀링 커터 본체 선택 요령

    • 강도: 높은 강도를 가진 본체를 선택하여 작업 중 변형을 방지합니다.
    • 내구성: 내구성이 높은 소재로 제작된 본체를 선택하여 공구 수명을 연장합니다.
    • 정밀성: 정밀한 가공이 가능한 본체를 선택하여 작업 품질을 유지합니다.



    밀링 커터 직경 선택 시 고려사항

    • 작업 크기: 가공할 부품의 크기에 맞는 직경을 선택합니다. 작은 부품은 작은 직경, 큰 부품은 큰 직경을 사용합니다.
    • 절삭 깊이: 필요한 절삭 깊이에 맞는 직경을 선택합니다. 깊은 절삭이 필요한 경우 큰 직경을 사용합니다.
    • 기계 성능: 기계의 성능에 맞는 직경을 선택하여 기계 부하를 줄입니다.



    재료 및 경도에 따른 선택 기준

    • 재료 특성
      가공할 재료의 특성에 맞는 공구를 선택합니다. 예를 들어, 경도가 높은 재료는 강도가 높은 공구를 사용합니다.
    • 경도
      공구의 경도를 고려하여 가공할 재료에 적합한 공구를 선택합니다. 경도가 높은 공구는 마모를 줄이고 수명을 연장합니다.



    밀링 가공의 다양한 적용 사례

    • 평면 가공
      평면 가공은 공작물의 평평한 표면을 만드는 작업입니다. 주로 정면 밀링커터와 플레인 밀링커터를 사용하여 넓은 면적을 정밀하게 가공합니다. 예를 들어, 기계 베드의 평면을 가공하거나, 금형 제작에서 넓은 평면을 가공할 때 사용됩니다.
    • 측면 가공
      측면 가공은 공작물의 측면을 가공하는 작업입니다. 엔드밀을 사용하여 정밀한 측면 가공이 가능합니다. 예를 들어, 금속 부품의 측면을 정밀하게 가공하거나, 복잡한 형상을 가진 부품의 측면을 가공할 때 사용됩니다.
    • 단차 가공
      단차 가공은 공작물의 높이가 다른 부분을 가공하는 작업입니다. 엔드밀과 홈 커터를 사용하여 정밀한 단차 가공이 가능합니다. 예를 들어, 기계 부품의 단차 부분을 가공하거나, 금형의 복잡한 형상을 만들 때 사용됩니다.
    • 홈 가공
      홈 가공은 공작물에 홈을 가공하는 작업입니다. 홈 커터와 엔드밀을 사용하여 다양한 형상의 홈을 정밀하게 가공합니다. 예를 들어, 기어 제작에서 키웨이를 가공하거나, 복잡한 형상의 홈을 만들 때 사용됩니다.
    • 홀 가공
      홀 가공은 공작물에 구멍을 가공하는 작업입니다. 드릴과 엔드밀을 사용하여 다양한 크기와 깊이의 구멍을 정밀하게 가공합니다. 예를 들어, 기계 부품의 나사산 구멍을 가공하거나, 금형의 구멍을 만들 때 사용됩니다.
    • 삼차원 가공 (3D 가공)
      삼차원 가공은 공작물의 복잡한 3D 형상을 가공하는 작업입니다. 주로 볼 엔드밀을 사용하여 곡면 가공과 3D 형상 가공이 가능합니다. 예를 들어, 금형 제작에서 복잡한 3D 형상을 만들거나, 특수 부품의 곡면을 가공할 때 사용됩니다.
