[제조백과] 무전해 도금 알아보기!

  • 무전해도금

바로발주

|

2024-04-08

목차

    무전해도금이란?

    무전해도금의 정의

    무전해도금 처리된 금속 예시 사진

    무전해도금은 1946년 Brenner와 Riddell에 의해 처음 명명되었습니다. 무전해도금은 말 그대로, 전기를 사용하지 않고 금속막을 형성하는 과정입니다. 환원제를 이용해 금속이 코팅될 대상 위에 직접 증착되는 원리를 기반으로 합니다. 초기에는 사용된 용액의 불안정성으로 인해 한계가 있었으나, 용액의 안정성을 향상시키며 점점 다양한 산업에서 활용되기 시작했습니다.

    전기도금과 무전해도금의 기본 차이

    전기도금과 무전해도금 사이의 주된 차이는 전기의 사용 유무입니다. 전기도금은 전류를 이용해 금속 이온이 코팅 대상의 표면에 결합되도록 합니다. 반면, 무전해도금은 화학 반응을 통해 자발적으로 금속 코팅이 이루어집니다. 이로 인해 무전해도금은 전기도금이 어려운 비전도성 재료나 복잡한 형태의 대상에도 균일한 코팅을 가능하게 합니다.

    무전해도금의 원리

    무전해도금의 화학 반응

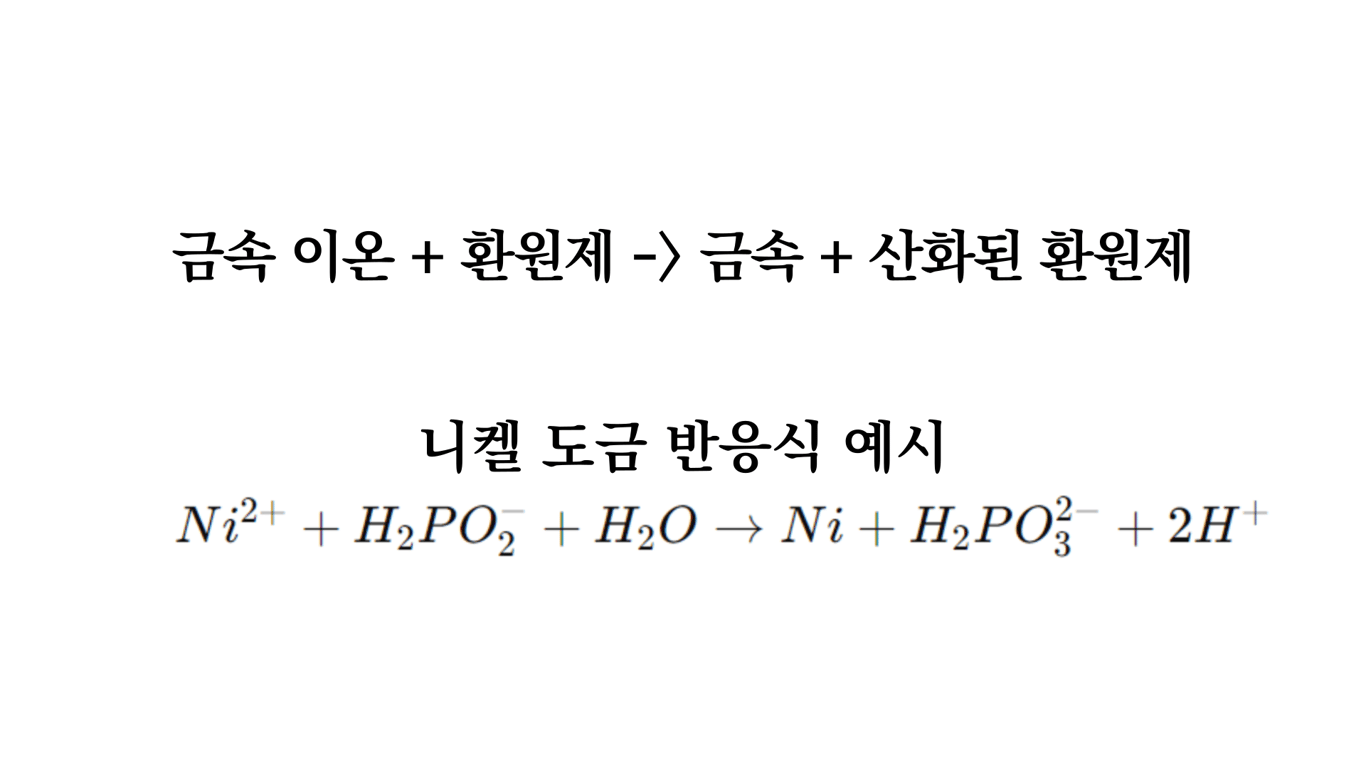

    무전해니켈도금 반응식 예시

    무전해도금 과정에서는 주로 환원반응이 일어납니다. 이 반응은 환원제의 존재 하에 금속 이온이 금속 상태로 변환되어 코팅 대상의 표면에 증착되는 과정을 말합니다. 이 과정을 통해, 전기도금에서 요구하는 외부 전류 없이도 금속 층을 형성할 수 있습니다. 특히, 이 방법은 환원제의 선택에 따라 다양한 금속을 코팅할 수 있으며, 코팅의 균일성과 품질을 높일 수 있습니다.

    치환반응과 환원반응의 이해

    치환반응은 무전해도금 과정에서 금속이 다른 금속을 대체하여 코팅되는 반응입니다. 이는 보다 활동성이 높은 금속 이온이 코팅 대상 표면의 금속을 대체하는 형태로 진행됩니다. 환원반응과 함께, 이 두 반응은 무전해도금의 기본적인 화학 메커니즘을 이루며, 각기 다른 조건과 용도에 맞춰 적용됩니다. 특히, 치환반응은 특정 환경에서 금속의 부식 방지 코팅이나 특수 금속 코팅에 유용하게 사용됩니다.

    무전해도금의 종류와 특성

    무전해 니켈도금

    무전해 니켈도금은 탁월한 부식 방지 능력과 고르게 퍼지는 도금 능력으로 인해 널리 사용됩니다. 이 방법은 특히 부식이나 마모에 민감한 부품의 보호에 적합합니다. 환원 반응을 이용해 니켈을 표면에 고르게 침착시키며, 이 과정에서 전기를 사용하지 않기 때문에 복잡한 형태의 부품도 균일하게 도금할 수 있습니다.

    무전해 금도금

    무전해 금도금은 전기 전도성과 우수한 부식 저항성이 필요한 고급 전자 부품에 주로 사용됩니다. 금은 또한 뛰어난 내구성과 접촉 저항이 특징으로 PCB와 같은 전자 기기의 핵심 부품에 적합합니다. 이 도금 방법은 정밀한 부품에도 높은 품질의 도금층을 형성할 수 있어, 고가의 재료인 금을 효율적으로 사용할 수 있게 합니다.

    무전해 은도금

    무전해 은도금은 탁월한 전기 전도성과 열 전도성으로 인해, 고주파 전자 기기나 열 관리가 중요한 분야에서 사용됩니다. 은은 또한 항균성이 뛰어나 의료 기기에도 적용될 수 있습니다. 은에 무전해도금 방식을 적용하면 은의 고유한 특성을 최대한 활용할 수 있도록 해 줍니다.

    무전해 주석도금

    무전해 주석도금은 주로 전기 전도성이 요구되는 부품에 사용되며, 우수한 납땜성으로 인해 전자산업에서 중요한 역할을 합니다. 주석도금은 부식 방지와 함께 전자 부품의 수명을 연장시키는 데 도움이 됩니다. 무전해 방식은 복잡한 형상의 부품에도 균일한 도금층을 형성할 수 있어, 널리 사용됩니다.

    전기도금과 무전해도금의 비교

    장점과 단점

    무전해도금은 전기도금에 비해 여러 가지 장점이 있습니다. 가장 두드러지는 장점은 복잡한 형상의 부품도 균일하게 도금할 수 있다는 점입니다. 이는 전기도금 과정에서 발생할 수 있는 부분적인 두께 차이를 없애줍니다. 또한, 무전해도금은 전기를 사용하지 않기 때문에 에너지 비용을 절감할 수 있습니다. 하지만, 무전해도금 용액의 준비와 관리가 더 까다롭고, 특정 도금 공정에서는 비용이 더 높아질 수 있습니다.

    적용 분야의 차이

    전기도금은 대량 생산에 적합한 반면, 무전해도금은 복잡한 형상이나 높은 정밀도가 요구되는 부품에 더 적합합니다. 무전해도금은 특히 PCB 제조, 전자 부품, 의료 기기 등 고도의 정밀성과 품질이 요구되는 분야에서 빛을 발합니다. 전기도금이 어려운 부품이나, 전기 접촉이 불가능한 경우에 무전해도금이 유일한 대안으로 자리잡고 있습니다.

    무전해도금의 응용 사례

    무전해도금은 고도의 기술적 진보를 반영하는 공정으로, 전자에서부터 우주항공까지 다양한 산업 분야에 걸쳐 그 적용 범위를 넓혀가고 있습니다. 특히 PCB 무전해 금도금과 같은 전자산업 분야에서의 응용은 그 중요성이 더욱 부각됩니다.

    PCB 무전해 금도금

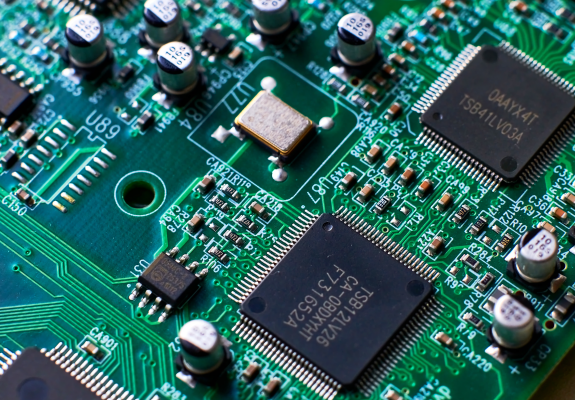

    PCB 무전해 금도금 예시 사진

    PCB(인쇄회로기판) 제작 과정에서 무전해 금도금은 핵심적인 역할을 합니다. 이 공정을 통해 PCB의 표면에 얇고 균일한 금층을 형성함으로써, 전기적 연결성을 강화하고 부식 방지 효과를 높일 수 있습니다. 이러한 금도금은 신뢰성과 내구성이 요구되는 전자기기에서 특히 중요합니다.

    산업별 응용 예시

    무전해도금 기술은 PCB 제작 외에도 MEMS(미세전기기계시스템)와 같은 분야에서도 널리 적용되고 있습니다. MEMS는 작은 크기와 높은 정밀도가 요구되는 기술로, 전기도금을 위한 전기접촉이 어려운 경우 무전해도금이 해결책으로 제시됩니다. 이와 같이, 무전해도금은 균일한 도금막 형성이 중요한 다양한 산업 분야에서 그 가치를 인정받고 있습니다 .

    무전해도금의 전처리 과정

    무전해도금의 성공적인 적용을 위해서는 전처리 과정이 매우 중요합니다. 이 과정은 도금될 표면을 깨끗하게 하여 도금의 품질을 결정짓는 핵심 단계입니다.

    소지재료의 전처리 방법

    금속재료: 탈지, 녹제거, 수세

    무전해 도금 방지 필요성을 보여주는 녹

    금속재료의 전처리 과정에서는 먼저 탈지를 통해 표면의 기름기와 불순물을 제거합니다. 이어진 녹제거 단계에서는 금속 표면의 산화물을 제거하여 깨끗한 표면을 확보합니다. 마지막으로 수세 과정을 거쳐 모든 처리 물질과 불순물이 완전히 제거되어야 합니다.

    비금속 재료: 봉공처리, 표면 조화, 활성화

    비금속 재료의 경우, 봉공처리를 통해 표면의 미세한 구조를 균일하게 하고, 표면 조화 과정을 거쳐 표면을 깨끗하게 만듭니다. 가장 중요한 활성화 단계는, 비금속 표면에 금속 입자를 결합시키기 위한 사전 준비 과정으로, 도금의 효율성과 내구성을 결정짓습니다.

    무전해도금의 최신 기술 동향

    혁신적인 무전해도금 기술

    무전해 도금의 최신 기술 동향을 살펴보면, 특히 IT 산업에서의 응용이 두드러집니다. 전자산업에서는 무전해 도금을 이용해 PCB(인쇄회로기판)에 구리를 코팅하는 방법이 널리 채택되고 있습니다. 이는 뛰어난 전도성과 함께 균일한 막 형성 능력 덕분입니다. 더 나아가, MEMS(Micro-Electro-Mechanical Systems)와 같은 미세 구조물 제작에도 무전해 도금이 적극 활용되고 있는데, 이는 전기도금으로는 달성하기 어려운 정밀한 균일도를 요구하는 분야입니다.

    혁신적인 무전해 도금 기술의 발전에는 안정적인 용액 개발이 큰 역할을 했습니다. 초기에 용액의 불안정성이 문제였지만, 지속적인 연구와 개선을 통해 이제는 다양한 금속과 합금에 적용 가능한 안정적인 도금 용액이 개발되었습니다. 이러한 용액은 더욱 복잡하고 정밀한 구조물의 도금에 필수적입니다.

    또한, 나노기술과의 결합은 무전해 도금 기술을 더욱 혁신적으로 만들었습니다. 나노 입자를 이용한 도금은 기존 방법으로는 도달하기 어려웠던 높은 표면적과 향상된 물리적, 화학적 성질을 제공합니다. 이는 특히 에너지 저장 장치, 센서, 그리고 전자기기의 성능 향상에 기여하고 있습니다.

    환경 친화적 도금 솔루션

    무전해도금처리된 금속 예시사진

    환경 보호와 지속 가능한 제조 방식에 대한 관심이 증가함에 따라, 무전해 도금 기술 역시 환경 친화적인 방향으로 진화하고 있습니다. 전통적인 도금 공정은 종종 유해한 화학물질을 사용하고, 대량의 폐수를 발생시키는 등 환경에 부담을 주었습니다. 반면, 최신 무전해 도금 기술은 이러한 문제를 해결하기 위한 여러 방안을 제시하고 있습니다.

    첫째, 무전해 도금 공정에서는 유해 화학물질의 사용을 최소화하고, 가능한 한 환경에 무해한 물질로 대체하는 연구가 활발히 진행되고 있습니다. 예를 들어, 중금속을 포함하지 않는 새로운 종류의 환원제와 안정제가 개발되어 사용되고 있습니다.

    둘째, 폐수 처리와 재활용 기술의 발달도 중요한 부분입니다. 무전해 도금 공정에서 발생하는 폐수를 효과적으로 처리하고, 가능한 재활용하여 자원의 낭비를 줄이는 기술이 개발되었습니다. 이러한 기술은 무전해 도금을 더욱 환경 친화적인 제조 공정으로 만들어주고 있습니다.
