리브(Lib)란 무엇인가? 제품 설계에서의 의미와 활용법
제품 설계에서는 종종 생소한 용어들이 등장합니다. 그 중 하나가 바로 '리브(Lib)'입니다. 리브는 단순한 보조 요소 같지만 제품의 구조적 완성도와 기능성을 높이는 중요한 역할을 합니다. 이번 글에서는 리브의 의미와 사용 이유, 설계 시 유의사항 등을 다뤄보겠습니다.
리브의 정의: 제품 설계에서 리브가 무엇을 의미할까?
제품 설계에서 리브(Lib)는 얇고 길게 돌출된 구조물로, 부품의 강성을 높이고 변형을 방지하기 위해 사용됩니다. 리브는 제품의 내구성과 기능성을 향상시키는 역할을 하며, 특히 플라스틱, 금속 등의 소재로 제조된 부품에서 자주 볼 수 있습니다.

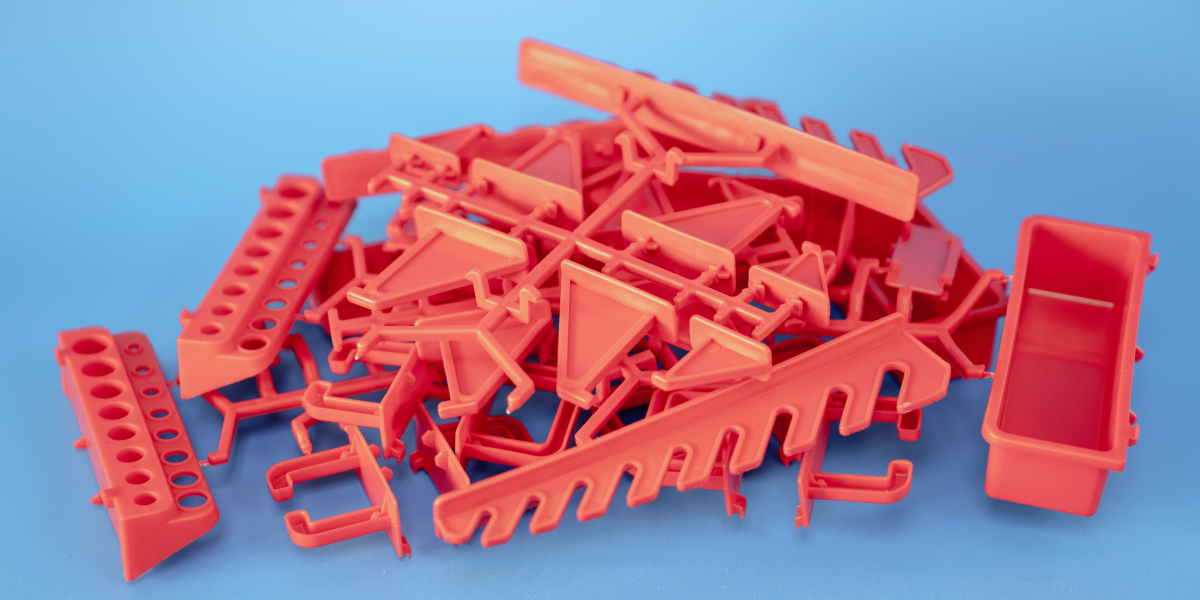

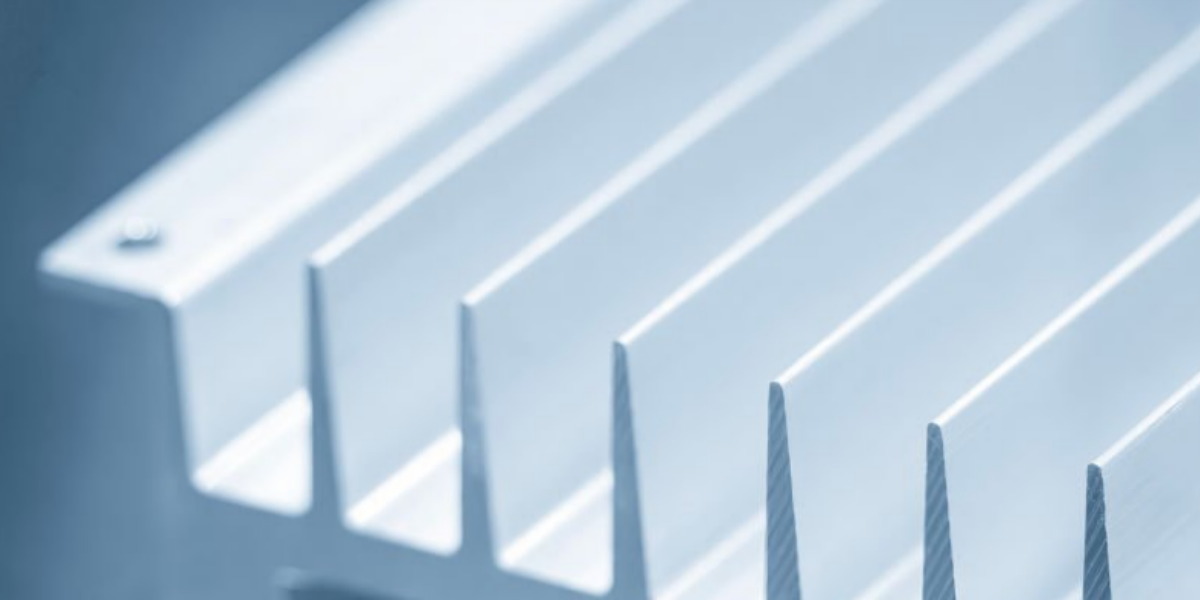

예를 들어, 플라스틱 제품의 경우 부품의 두께를 얇게 하면서도 강도를 유지하기 위해 리브를 추가합니다. 이는 제품의 무게를 줄이고 제조 비용을 낮출 수 있어 경제적인 이점도 제공합니다. 또한, 금속 부품에서는 리브가 구조적 강도를 보강하고, 외부 충격이나 압력에 대한 저항력을 높이는 역할을 합니다.
이렇듯 리브는 단순한 디자인 요소를 넘어, 제품의 기능적 완성도와 생산성을 높이는 중요한 역할을 합니다.
리브의 주요 기능과 역할
리브는 제품의 구조적 안정성을 확보하고 기능성을 보완하는 다양한 기능을 수행합니다. 구체적으로 살펴보면 다음과 같은 역할을 합니다.
1. 구조적 강도 보강

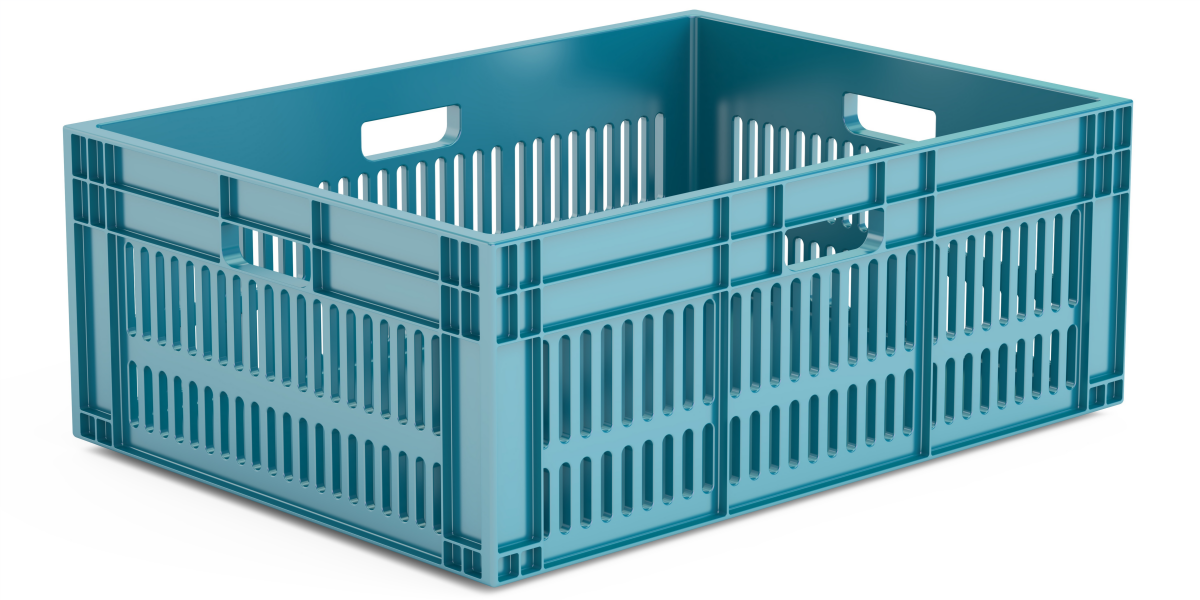

리브는 제품의 특정 부분에 집중되는 응력(Stress)을 분산시키는 역할을 합니다. 예를 들어, 플라스틱 케이스의 얇은 부분에 리브를 추가하면 그 부분이 휘거나 깨지는 것을 방지할 수 있습니다. 리브를 적절히 설계하면 제품 전체의 구조적 안정성을 크게 높일 수 있습니다.
2. 변형 방지
열이나 외부 압력에 의해 제품이 쉽게 변형되는 것을 막기 위해 리브를 사용합니다. 특히 플라스틱 소재의 경우, 온도 변화에 민감하기 때문에 리브를 통해 내부 응력을 분산시키고, 열팽창으로 인한 변형을 최소화할 수 있습니다.
3. 무게 절감
리브를 사용하면 부품의 두께를 줄이면서도 강도를 유지할 수 있어, 제품의 전체 무게를 줄일 수 있습니다. 이는 특히 항공기나 자동차 부품 설계에서 중요하게 고려되는 요소입니다. 무게가 줄어들면 연료 소비를 줄일 수 있어 경제성과 친환경성을 동시에 추구할 수 있습니다.
리브 설계 시 고려해야 할 사항
1. 리브의 두께와 높이 비율
리브의 두께와 높이 비율은 제품의 강도와 생산성에 큰 영향을 미칩니다. 일반적으로 리브의 두께는 본체 두께의 50~60%를 넘지 않아야 하며, 리브의 높이는 본체 두께의 2.5배 이하로 설계하는 것이 좋습니다. 이를 초과할 경우 제품의 외관이 손상되거나 성형 불량이 발생할 수 있습니다.
2. 리브의 간격과 배치
리브를 너무 밀집하게 배치하면 내부 응력이 집중되어 제품이 파손될 위험이 있습니다. 반대로, 리브 간격이 너무 넓으면 강도 보강 효과가 떨어질 수 있습니다. 리브 간격은 제품의 구조와 응력 분포를 고려해 적절하게 배치해야 합니다.
3. 각도와 모서리 처리
리브의 끝부분은 둥글게 처리하는 것이 좋습니다. 날카로운 모서리나 급격한 각도는 응력 집중을 유발하여 제품이 쉽게 파손될 수 있습니다. 또한, 리브와 본체의 연결 부분도 완만하게 처리해 내부 응력이 분산되도록 해야 합니다.
리브가 사용되는 예시와 실제 적용 사례
리브는 다양한 제품에 적용되고 있습니다. 특히 생활 속에서 흔히 볼 수 있는 제품들에 자주 사용되며, 그 중요성을 더 실감하게 됩니다.
1. 전자기기 케이스
스마트폰, 태블릿과 같은 전자기기 케이스의 내부를 보면 얇은 리브가 다수 배치된 것을 확인할 수 있습니다. 이는 케이스의 강도를 보강하고, 외부 충격으로부터 내부 부품을 보호하는 역할을 합니다.
2. 자동차 부품
자동차의 다양한 부품, 예를 들어 대시보드, 엔진 커버 등에는 리브가 사용됩니다. 이는 부품의 무게를 줄이면서도 강도를 유지할 수 있어 차량의 연비 향상과 안전성 확보에 기여합니다.
3. 가전제품
세탁기, 냉장고 등 대형 가전제품의 경우 플라스틱 외장재가 사용되는데, 리브를 적절히 설계해 강도를 보강하고, 진동과 소음을 줄이는 데 도움을 줍니다.
리브는 제품 설계에서 매우 중요한 요소입니다. 리브를 통해 제품의 구조적 안정성과 기능성을 높일 수 있으며, 경량화와 비용 절감에도 기여할 수 있습니다. 하지만 잘못된 리브 설계는 오히려 제품의 품질을 저하시킬 수 있기 때문에, 설계 시 다양한 요소를 신중히 고려해야 합니다.
리브에 대해 궁금했던 점들이 이 글을 통해 해소되었기를 바랍니다. 제품 설계에 있어서 리브의 역할을 이해하고 활용한다면, 더 나은 제품을 개발하는 데 큰 도움이 될 것입니다.
