[제조백과] 레이저 절단 원리는 어떻게 되나요?

  • 레이저
  • 절단
  • 원리

바로발주

|

2024-02-08

목차

    레이저 절단이란 집중된 빛의 에너지를 사용하여 재료를 절단, 조각, 마킹하는 절단 기술입니다. CO2 레이저부터 파이버 레이저에 이르기까지 그 종류는 다양한데요, 각각의 레이저가 제공하는 고유한 장점들은 제조 공정에서 어떻게 활용될 수 있는 지에 대해 알아보겠습니다.







    레이저 절단의 작동 원리



    레이저 개념과 특성

    레이저는 고도로 집중된 빛의 에너지를 사용하여 재료를 절단, 조각, 마킹하는 기술입니다. LASER 는 'Light Amplification by Stimulated Emission of Radiation'의 약자로, 특정 자극에 의해 발생한 빛의 증폭과 방출을 기반으로 합니다. 레이저의 특성 중 가장 두드러진 것은 그 고유의 일관성, 단일 색상의 빛, 그리고 빛이 매우 좁은 빔으로 집중될 수 있다는 점입니다. 이러한 특성 덕분에, 레이저는 매우 높은 정밀도로 재료를 절단하거나 가공할 수 있습니다.



    레이저 절단에 사용되는 레이저 종류

    • CO2 레이저: 비금속 재료에 주로 사용되며,
    • Nd:YAG 레이저: 금속 및 비금속 모두에 사용될 수 있지만 주로 금속 가공에 적합합니다.
    • 파이버 레이저: 각각의 레이저 유형은 특정 파장의 빛을 사용합니다. 최근에 가장 널리 사용되는 레이저 유형 중 하나로, 특히 금속 가공에 뛰어난 성능을 보여줍니다.



    레이저 절단 과정 설명

    레이저 절단 과정은 레이저 빔이 재료에 집중되어 재료의 일부를 녹이거나 증발시켜 절단을 이루는 방식으로 진행됩니다. 이 과정에서, 레이저 빔의 집중도와 에너지가 절단 품질을 결정하는 주요 요소가 됩니다. 고도로 집중된 레이저 빔은 매우 높은 온도를 발생시켜, 절단하려는 재료를 빠르게 녹이거나 증발시킬 수 있습니다. 이러한 절단 방식은 매우 미세한 절단 영역을 가능하게 하며, 이는 매우 섬세한 디자인이나 복잡한 형상의 가공에 이상적입니다.





    레이저 절단에 사용되는 장비

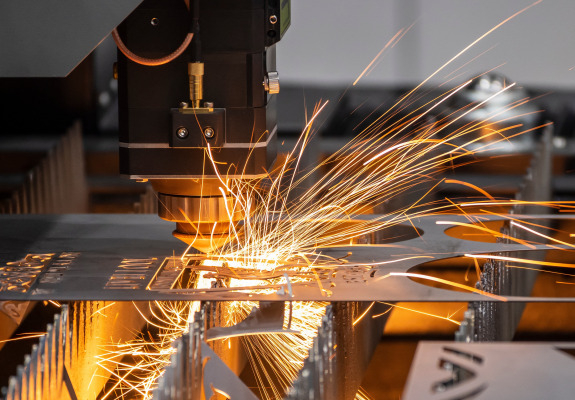

    레이저 절단 기계가 노란빛의 레이저를 쏘고 있다.

    레이저 절단에 사용되는 장비

    레이저 절단 기술은 정밀하고 깨끗한 절단을 위해 다양한 장비와 함께 사용됩니다. 이러한 장비는 높은 정밀도와 효율성을 보장하며, 제조 공정에서 중요한 역할을 합니다.



    레이저 절단기의 구성 요소

    레이저 절단기는 주로 레이저 소스, 반사경, 초점 렌즈, 작업대, 제어 시스템으로 구성됩니다. 레이저 소스에서 발생한 레이저 빔은 반사경을 통해 이동하며, 초점 렌즈는 빔을 재료에 정확히 집중시킵니다. 작업대는 재료를 고정하고, 제어 시스템은 절단 과정을 정밀하게 관리합니다. 이 구성 요소들은 서로 긴밀하게 연동되어, 복잡하고 정밀한 절단 작업을 가능하게 합니다.



    레이저 절단기의 작동 방식

    레이저 절단기의 작동 방식은 레이저 빔을 생성하여 재료를 녹이거나 증발시키는 것에 기반합니다. 레이저 빔은 매우 높은 에너지를 집중시킬 수 있으며, 이를 통해 재료의 절단, 조각, 마킹 등 다양한 가공이 가능합니다. 절단 과정은 제어 시스템에 의해 정밀하게 조정되며, 사용자는 절단 속도, 파워, 초점 거리 등 다양한 설정을 조절할 수 있습니다.



    보조 장비 소개

    • 제어 시스템: 레이저 절단기의 뇌 역할을 하며, 모든 운영 매개변수와 동작 경로를 제어합니다. 사용자는 이 시스템을 통해 절단 과정을 정밀하게 설정하고, 복잡한 패턴이나 디자인의 절단이 가능합니다.
    • 냉각 장치: 레이저 절단 과정에서 발생하는 열을 효과적으로 제거합니다. 이는 레이저 소스와 기타 중요 구성 요소를 온도가 너무 높아지는 것으로부터 보호하며, 장비의 안정성과 수명을 유지하는 데 필수적입니다.







    레이저 절단 가능한 재료

    레이저 절단 기술의 유연성은 다양한 종류의 재료를 가공할 수 있다는 것에서 나타납니다. 이는 제조업에서의 활용 범위를 광범위하게 만들어 줍니다.



    금속 재료

    레이저 절단은 스테인리스 스틸, 알루미늄, 구리, 황동 등 다양한 금속 재료의 절단에 사용됩니다. 특히, 알루미늄 합금과 같은 재료는 열처리 과정을 거친 후에도 레이저 절단으로 정밀하게 가공될 수 있으며, 이는 고도의 정밀도가 요구되는 항공우주, 자동차, 기계 제조 분야에서 매우 중요합니다.



    비금속 재료

    레이저 절단은 목재, 아크릴, 플라스틱, 유리, 섬유 등 비금속 재료의 가공에도 널리 사용됩니다. 이는 레이저 빔의 파워와 초점을 조절함으로써, 다양한 두께와 종류의 비금속 재료를 정밀하게 절단할 수 있습니다.



    특수 재료

    레이저 절단은 복합 재료, 코팅된 재료, 발포 재료 등 특수 재료의 가공에도 활용됩니다. 이러한 재료는 특별한 속성 또는 구조를 가지고 있어, 전통적인 절단 방식으로는 가공하기 어려울 수 있습니다. 레이저 절단을 통해 이러한 재료도 고정밀도와 우수한 품질로 가공할 수 있습니다.







    레이저 절단기 사용 시 주의점 목재 레이저 절단

    목재 레이저 절단



    절단 품질에 영향을 미치는 요소들

    • 레이저 파워: 너무 높거나 낮을 경우, 절단면의 품질에 부정적인 영향을 미침
    • 절단 속도: 너무 빠르거나 느릴 경우 절단 효율성과 품질에 영향을 줌
    • 커팅 모양: 모양에 따라 절단 경로를 최적화하는 것이 중요



    안전 관련 지침 및 기기 관리

    레이저 절단기 사용 시 안전은 매우 중요합니다. 작업자는 반드시 적절한 안전 장비를 착용해야 하며, 레이저 절단기의 안전 지침을 철저히 준수해야 합니다. 레이저 빔은 매우 강력하기 때문에, 잘못된 사용은 심각한 부상이나 장비 손상을 초래할 수 있습니다. 또한, 레이저 절단기는 정기적인 유지 관리가 필요하며, 이는 장비의 성능을 최적화하고 수명을 연장하는 데 기여합니다.







    레이저 절단 기술은 정밀도, 효율성, 그리고 다재다능함을 제공함으로써 현대 제조업의 핵심 요소로 자리 잡았습니다. 다양한 레이저 종류와 장비를 통해 금속부터 비금속, 특수 재료에 이르기까지 광범위한 재료의 정밀 절단이 가능합니다. 이러한 기술의 발전은 높은 품질의 제품 제작을 가능하게 하며, 제조 공정의 효율성을 크게 향상시킵니다.



    레이저 절단 기술과 관련하여 더 많은 사항이 궁금하다면 바로발주의 매거진에 방문해 보세요!
