[제조백과] 레이저 절단 두께

  • 레이저
  • 절단
  • 두께

바로발주

|

2024-01-25

목차

    레이저 절단 기술은 현대 제조업에서 빼놓을 수 없는 중요한 공정 중 하나로 자리 잡았습니다. 제조 프로젝트가 높은 수준의 정밀도가 중요하다면, 올바른 레이저 절단기를 선택하는 것이 가장 중요합니다. 하지만 '레이저 절단 두께'는 어떻게 결정될까요? 이는 단순한 숫자가 아니라, 프로젝트의 질과 효율성을 좌우하는 결정적인 요소입니다.

    이번 글에서는 레이저 절단에 대해 이해하고, 다양한 재료와 레이저 출력 간의 관계를 알아보려고 합니다. 레이저 절단기의 작동 원리부터 안전 사용 가이드, 그리고 재료별 절단 가능 두께까지 알아볼까요?

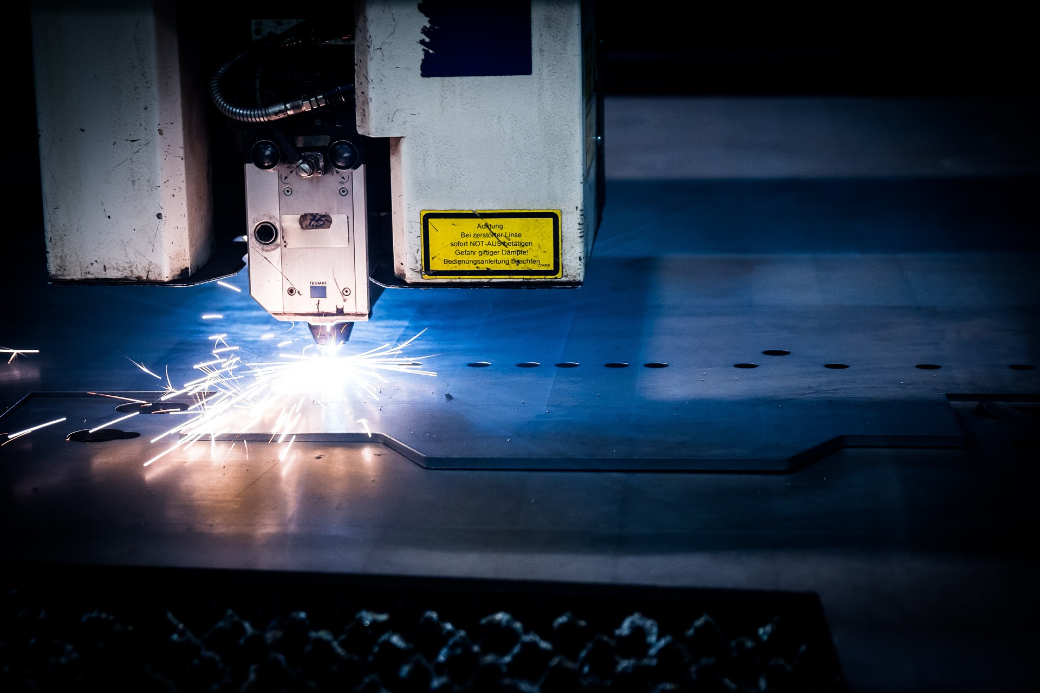

    레이저 절단기의 작동 원리 레이저 커팅, 레이저 절단기, 레이저 절단 기술, 레이저 절단 두께

    레이저 커팅, 레이저 절단기, 레이저 절단 기술, 레이저 절단 두께


    레이저 발생 및 빔 조절 방식

    레이저 절단기에서 레이저는 고도로 집중된 광 에너지를 발생시키는 장치입니다. 이 과정은 흔히 '레이저 발생'이라고 불리며, 레이저의 광원은 주로 이산화탄소(CO2), 네오디뮴(ND) 또는 네오디뮴 이트륨 알루미늄 가넷(Nd:YAG)과 같은 물질을 사용합니다.

    레이저의 발생 후, 빔은 다양한 요소를 통해 조절됩니다. 이 요소들은 레이저 빔의 경로를 정확하게 제어하고, 필요한 작업 영역에 빔을 집중시키기 위해 사용됩니다. 빔 조절 과정에는 거울, 렌즈, 그리고 다양한 조절 장치가 포함되어 있으며, 이들은 레이저 빔의 직경을 조절하고, 레이저의 초점 거리를 정밀하게 설정하여 절단할 재료의 표면에 정확히 맞춥니다.

    빔의 조절 방식은 절단하고자 하는 재료의 종류와 두께, 그리고 요구되는 절단 품질에 따라 달라집니다. 예를 들어, 알루미늄 합금과 같은 반사율이 높은 재료를 절단할 때는 빔의 조절이 더욱 세밀하게 이루어져야 합니다. 이는 알루미늄 합금의 표면에서 레이저 빔이 반사되어 절단 효율을 떨어뜨릴 수 있기 때문입니다. 따라서, 빔의 직경을 최적화하고, 절단 속도와 출력을 정밀하게 조절함으로써, 반사 문제를 최소화하고 높은 품질의 절단 결과를 얻을 수 있습니다.

    레이저 절단 과정

    레이저 절단 과정은 기본적으로 높은 에너지를 갖는 레이저 빔을 사용하여 재료를 가열, 용융, 증발시켜 절단하는 방식입니다. 레이저 빔이 재료에 닿는 순간, 빔의 집중된 에너지는 재료의 표면을 신속하게 가열하여 절단 부위를 용융시키고, 필요한 경우에는 증발시킵니다. 이 과정은 매우 빠르게 진행되며, 레이저 빔의 경로를 따라 정밀한 절단이 이루어집니다.

    절단 과정에서 중요한 요소는 레이저 출력과 절단 속도의 균형입니다. 레이저 출력이 너무 높거나 절단 속도가 너무 느리면 재료가 과도하게 가열되어 절단 가장자리에 부적합한 열 영향을 줄 수 있습니다. 반대로, 출력이 너무 낮거나 속도가 너무 빠를 경우, 절단이 완전히 이루어지지 않을 수 있습니다. 따라서, 재료의 종류와 두께에 따라 적절한 출력과 속도를 선택하는 것이 중요합니다.

    알루미늄 합금과 같은 재료를 절단할 때는 특히 더 많은 주의가 필요합니다. 알루미늄은 열 전도율이 높고 반사율이 높아, 레이저 절단 시 특별한 조절이 요구됩니다. 알루미늄 합금의 열처리 상태에 따라 레이저 절단의 효율성과 품질이 달라질 수 있으며, 이는 재료의 열처리 과정을 정확히 이해하고 있어야만 최적의 절단 조건을 결정할 수 있습니다.

    이렇게 레이저 절단기의 작동 원리를 이해하는 것은 레이저 절단 과정의 효율성과 품질을 최대화하는 데 필수적입니다. 알루미늄 합금과 같은 특수 재료를 다룰 때는 더욱더 세심한 주의와 정밀한 조절이 요구되며, 이를 통해 최고의 절단 결과를 얻을 수 있습니다.


    레이저 절단기 선택 가이드

    레이저 절단기 선택, 레이저 절단 선택, 레이저 절단기 추천, 레이저 절단, 레이저 절단기 추천

    레이저 절단기 선택, 레이저 절단 선택, 레이저 절단기 추천, 레이저 절단, 레이저 절단기 추천

    레이저 절단기 선택은 제조 공정의 효율성과 제품의 품질에 직접적인 영향을 미칩니다. 이 절에서는 절단기의 성능, 재료별 절단 가능 두께, 그리고 레이저 출력과 절단 두께의 관계에 대해 설명하여, 올바른 레이저 절단기를 선택하는 데 필요한 정보를 제공합니다.

    절단기 성능별 최대 절단 두께 비교

    레이저 절단기의 성능은 주로 출력(와트)에 의해 결정됩니다. 높은 출력의 레이저 절단기는 더 두꺼운 재료를 효율적으로 절단할 수 있지만, 고출력 장비는 초기 투자 비용과 유지 보수 비용이 더 높습니다. 반면, 낮은 출력의 레이저 절단기는 얇은 재료에 적합하며, 비용이 더 저렴합니다. 예를 들어, 500W 레이저 절단기는 일반적으로 최대 6mm 두께의 탄소강을 절단할 수 있으며, 4kW 이상의 고출력 레이저 절단기는 20mm 이상 두께의 탄소강을 절단할 수 있습니다. 하지만 12mm이상의 두께를 가진다면, 절단면 품질을 보장하기 어렵습니다.

    재료별 절단 가능 두께와 선택 기준 레이저 절단기 두께, 레이저 절단 가능 두께, 레이저 커팅 두께, 레이저 와트별 두께

    레이저 절단기 두께, 레이저 절단 가능 두께, 레이저 커팅 두께, 레이저 와트별 두께

    • 탄소강: 탄소강은 레이저 절단에 가장 일반적으로 사용되는 재료 중 하나입니다. 저출력 레이저(500W)로는 최대 6mm 두께까지, 고출력 레이저(4kW 이상)로는 20mm 이상 두께를 절단할 수 있습니다.
    • 스테인리스강: 스테인리스강 절단에는 보통 더 높은 레이저 출력이 필요합니다. 500W 레이저로는 약 3mm 두께까지, 4kW 레이저로는 12mm 두께까지 절단이 가능합니다.
    • 알루미늄판: 알루미늄은 열과 빛을 반사하는 성질 때문에 레이저 절단에 특별한 주의가 필요한 재료입니다. 고출력 레이저를 사용하여도 절단 가능 두께는 탄소강이나 스테인리스강에 비해 상대적으로 낮습니다.
    • 동판: 동은 높은 열 전도율과 반사율 때문에 레이저 절단이 어려운 재료입니다. 특수한 레이저 절단기나 추가적인 가스 지원이 필요할 수 있습니다.

    레이저 출력(Watt)과 절단 두께의 관계

    레이저 출력은 절단할 수 있는 재료의 두께와 직접적인 관계가 있습니다. 일반적으로, 레이저 출력이 높을수록 더 두꺼운 재료를 절단할 수 있지만, 이는 또한 재료의 종류에 따라 달라집니다. 알루미늄 합금과 같은 재료는 특별한 처리가 필요할 수 있으며, 이는 선택하는 레이저 절단기의 기능과 설정에 추가적인 요구사항을 제시합니다.


    레이저 절단의 한계

    레이저 절단기 안전, 레이저 절단 수칙, 레이저 절단기 가이드 레이저 가공 불가 재료, 레이저 가공 재료, 레이저 가공 가능, 레이저 가공 불가능, 레이저 절단 재료, 레이저 절단 불가능 재료


    레이저 가공할 수 없는 재질 소개

    • 반사성 재료: 레이저는 광선을 반사하는 재료에 대해 효과적으로 가공할 수 없습니다. 예를 들어 거울, 알루미늄 도금된 표면 등은 레이저를 반사시켜 가공 과정에서 문제를 일으킬 수 있습니다.
    • 투명한 재료: 레이저는 투명한 재료에 대해 효과적으로 가공할 수 없습니다. 유리, 플렉시블 플라스틱 등은 레이저를 통과하여 가공이 어렵습니다.
    • 열에 민감한 재료: 일부 재료는 레이저 가공 시 발생하는 열에 민감하여 손상될 수 있습니다. 예를 들어 열에 민감한 플라스틱, 일부 종이 등은 레이저 절단 시 변형이나 손상이 발생할 수 있습니다.
    • 특수한 화학적 성질을 가진 재료: 일부 특수한 화학적 성질을 가진 재료는 레이저 가공에 적합하지 않을 수 있습니다. 예를 들어 화학적으로 반응하는 재료, 독성을 가진 재료 등은 레이저 가공 시 안전 문제가 발생할 수 있습니다.

    레이저 절단의 한계와 대안 기술

    레이저 절단의 한계를 극복하기 위해, 여러 대안 기술이 사용될 수 있습니다. 예를 들어, 물절단은 높은 압력의 물을 사용하여 재료를 절단하는 방식으로, 레이저 절단이 어려운 재료에 적합합니다. 또한, 플라즈마 절단은 주로 금속을 절단하는 데 사용되며, 레이저 절단보다 더 두꺼운 금속을 절단할 수 있습니다.

    레이저 절단 기술은 지속적으로 발전하고 있으며, 새로운 유형의 레이저와 기술의 발전으로 전통적인 한계를 넘어서는 경우도 많습니다. 예를 들어, 피버 레이저는 높은 에너지 효율과 우수한 절단 품질로 인해 알루미늄 합금과 같은 반사율이 높은 재료를 절단하는 데 효과적입니다. 따라서, 특정 재료를 절단하기 전에 다양한 레이저 절단 기술과 장비를 고려하는 것이 중요합니다.


    레이저 절단기 안전 사용 가이드 레이저 절단기 안전, 레이저 절단 수칙, 레이저 절단기 가이드

    레이저 절단기 안전, 레이저 절단 수칙, 레이저 절단기 가이드

    레이저 절단기의 사용은 제조 산업에서 정밀도와 효율성을 크게 향상시키지만, 적절한 안전 조치 없이는 위험할 수 있습니다. 이 가이드는 안전한 작업 환경을 조성하고, 사용자가 레이저 절단 과정에서 안전을 유지할 수 있도록 도움을 제공합니다.

    안전한 레이저 절단기 조작 방법

    레이저 절단기 조작 시, 기계의 작동 원리와 특성을 정확히 이해하는 것이 중요합니다. 기계를 켜기 전에 항상 제조업체의 사용 설명서를 읽고, 해당 기계의 특정 안전 수칙을 숙지해야 합니다. 레이저 절단 과정에서는 정확한 파라미터 설정이 필수적이며, 이는 재료의 종류, 두께, 그리고 절단하고자 하는 형태에 따라 달라집니다. 또한, 장비의 정기적인 점검과 유지 보수는 안전한 조작을 위해 필수적입니다. 절단 과정 중에는 항상 레이저 절단기의 동작 상태를 주의 깊게 모니터링하고, 비정상적인 소음이나 진동이 발생할 경우 즉시 작업을 중단하고 문제를 진단해야 합니다.

    사용자 보호 장비와 안전 수칙

    레이저 절단 시 발생할 수 있는 위험으로부터 사용자를 보호하기 위해, 적절한 보호 장비의 착용이 필수적입니다. 레이저 빔과 관련된 주된 위험은 눈과 피부에 대한 손상입니다. 따라서, 레이저 안전 안경의 착용은 필수이며, 이는 레이저의 파장에 맞춰 적절히 선택되어야 합니다. 또한, 장갑과 보호복을 착용하여 피부를 보호하고, 레이저 작업 시 발생할 수 있는 화재 위험으로부터 안전을 확보해야 합니다. 작업장 내에서는 항상 화재 소화기를 쉽게 접근할 수 있는 위치에 배치하는 것이 좋습니다. 또한, 레이저 절단기를 사용할 때는 충분한 환기가 이루어지도록 하여, 발생할 수 있는 유해한 연기나 가스로부터 사용자를 보호해야 합니다.


    재료별 레이저 절단 가이드

    레이저 절단은 다양한 재료에 적용될 수 있으며, 각각의 재료에 따라 최적의 절단 조건이 다릅니다. 이 가이드는 특정 재료를 절단할 때 고려해야 할 사항을 제공합니다.

    1. 금속류판: 일반 스틸류 및 특수 스틸류

    금속류판, 특히 스틸류는 레이저 절단에서 가장 일반적으로 사용되는 재료 중 하나입니다. 일반 스틸류는 레이저 절단기의 표준 설정으로 쉽게 절단할 수 있으며, 대부분의 경우 높은 품질과 정밀도의 절단이 가능합니다. 특수 스틸류, 예를 들어 고강도 강판이나 합금 강판의 경우, 더 높은 레이저 출력과 조절된 절단 속도가 필요할 수 있습니다. 이러한 재료는 특별한 물리적 성질을 가지고 있어, 절단 과정에서 특별한 주의를 요합니다. 예를 들어, 높은 강도를 가진 재료를 절단할 때는 더 높은 레이저 출력을 사용하거나, 절단 속도를 조절하여 최적의 결과를 얻을 수 있습니다.

    2. 스틸 파이프류: 최소/최대 지름과 가공 두께

    스틸 파이프류 절단은 구조적 요소나 파이프라인 제작에서 중요한 역할을 합니다. 레이저 절단을 통해 정밀한 각도와 형태로 파이프를 절단할 수 있으며, 이는 설치와 조립을 용이하게 합니다. 최소 및 최대 지름과 가공 두께는 사용하는 레이저 절단기의 성능에 따라 달라지며, 고성능의 레이저 절단기를 사용하면 더 크고 두꺼운 파이프도 정밀하게 절단할 수 있습니다.

    3. 비금속류: 가공 가능 크기 및 두께

    비금속 재료, 예를 들어 플라스틱, 목재, 유리, 아크릴 등은 레이저 절단에 특별한 설정을 요구합니다. 이러한 재료는 레이저의 파장과 상호작용하는 방식이 금속과 다르기 때문에, 절단 과정에서 발생할 수 있는 열 영향을 최소화하기 위해 저출력의 레이저와 빠른 절단 속도를 사용할 수 있습니다. 비금속 재료의 가공 가능 크기 및 두께는 재료의 종류와 레이저 절단기의 특성에 따라 달라집니다.

    4. 고속 평판 커팅기 및 절곡 가이드

    고속 평판 커팅기는 특히 얇은 금속판이나 비금속 재료의 대량 생산에 이상적입니다. 이 기술을 사용하면 매우 빠른 속도로 정밀한 커팅이 가능하며, 이는 생산성을 크게 향상시킵니다. 절곡 과정은 절단된 부품을 원하는 형태로 만드는 데 사용되며, 이는 제조 과정에서 중요한 단계 중 하나입니다. 절곡 가이드는 재료의 종류, 두께, 그리고 원하는 절곡 각도에 따라 달라지며, 정밀한 절곡을 위해서는 적절한 기계 설정과 경험이 필요합니다.

    이 글을 통해 우리는 레이저 절단 기술의 핵심 요소와 복잡한 작동 원리를 살펴보았습니다. 레이저 절단기 선택에서부터 재료별 절단 가능 두께의 중요성, 그리고 안전한 사용 방법에 이르기까지, 여러분이 보다 정밀하고 효율적인 제조 과정을 설계하는 데 도움이 되었으면 좋겠습니다. 🙂
