[제조백과] 기계공학의 작은 거인, 핀의 모든 것

  • 기계부품

바로발주

|

2024-07-04

목차

    기계 요소로서의 핀

    핀의 정의

    핀은 다양한 기계와 기계 부품을 고정하거나 연결하는 작은 막대 형태의 부품을 의미합니다. 일반적으로 금속으로 제작되며, 그 모양과 크기는 매우 다양합니다. 핀은 기계 요소 중 하나로서, 다양한 기계 시스템에서 중요한 역할을 담당합니다. 예를 들어, 자동차 엔진, 산업용 기계, 전자 기기 등 여러 분야에서 필수적으로 사용됩니다.

    핀의 구조는 간단하지만, 그 역할은 매우 중요합니다. 기계 부품 간의 위치를 고정하거나, 특정 부품을 회전하거나 이동할 수 있게 돕는 역할을 합니다. 이러한 기능은 기계의 정확한 동작과 안정성을 보장하는 데 필수적입니다.

    기계 요소를 설계하고 있는 기계공학 엔지니어

    핀의 역할과 중요성

    핀은 다양한 역할을 수행하며, 기계의 안정성과 효율성을 높이는 데 기여합니다. 첫째, 핀은 기계 부품을 고정하는 데 사용됩니다. 이는 기계의 동작 중 부품이 이동하거나 떨어지는 것을 방지합니다. 둘째, 핀은 회전 운동을 전달하는 데 사용됩니다. 예를 들어, 크랭크샤프트와 피스톤 사이에 사용되는 핀은 회전 운동을 효율적으로 전달합니다. 셋째, 핀은 분해와 조립을 쉽게 합니다. 이는 유지보수 작업을 용이하게 하며, 기계의 수명을 연장하는 데 도움이 됩니다. 핀은 작은 부품이지만, 기계의 전반적인 성능과 안정성에 큰 영향을 미치는 중요한 요소입니다.







    핀의 종류

    평행 핀 (Parallel Pin)

    평행 핀은 가장 일반적인 형태의 핀으로, 직선형 막대 모양을 가지고 있습니다. 주로 고정 및 위치 지정 용도로 사용되며, 높은 정확성과 안정성을 제공합니다. 평행 핀은 기계 부품 간의 정확한 정렬을 유지하는 데 매우 유용합니다.



    테이퍼 핀 (Taper Pin)

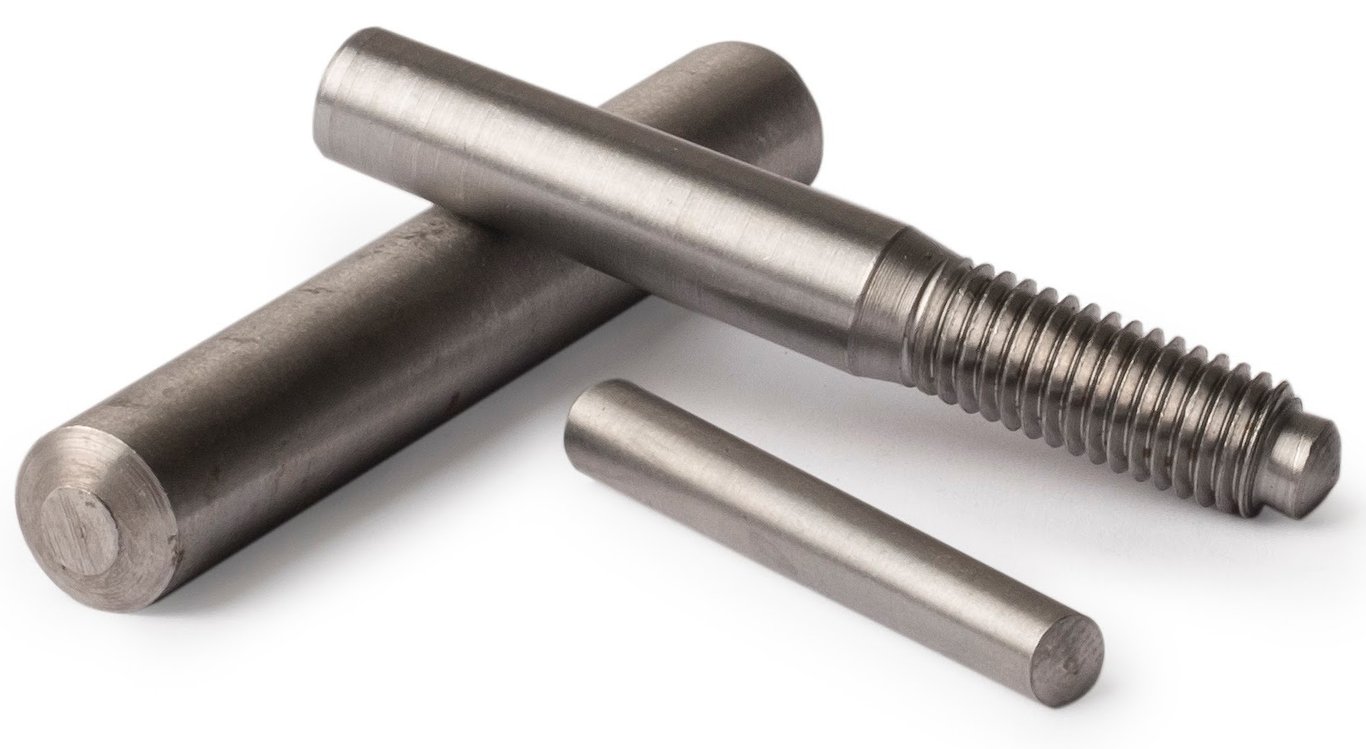

    테이퍼핀

    이미지 출처: keysandpins

    테이퍼 핀은 한쪽 끝이 더 넓고 다른 쪽 끝이 더 좁은 형태를 가진 핀입니다. 이러한 형태는 핀을 더 단단히 고정할 수 있게 하며, 진동이나 충격에 대한 저항력을 높입니다. 주로 고정력이 중요한 기계 부품에 사용됩니다.



    슬롯 테이퍼 핀 (Slotted Taper Pin)

    슬롯 테이퍼 핀은 테이퍼 핀에 슬롯(홈)이 추가된 형태입니다. 이 슬롯은 핀을 더욱 유연하게 만들어, 설치 및 제거를 쉽게 할 수 있게 합니다. 이는 유지보수 작업을 간편하게 만들어줍니다.



    분할 핀/코터 핀 (Split Pin/Cotter Pin)

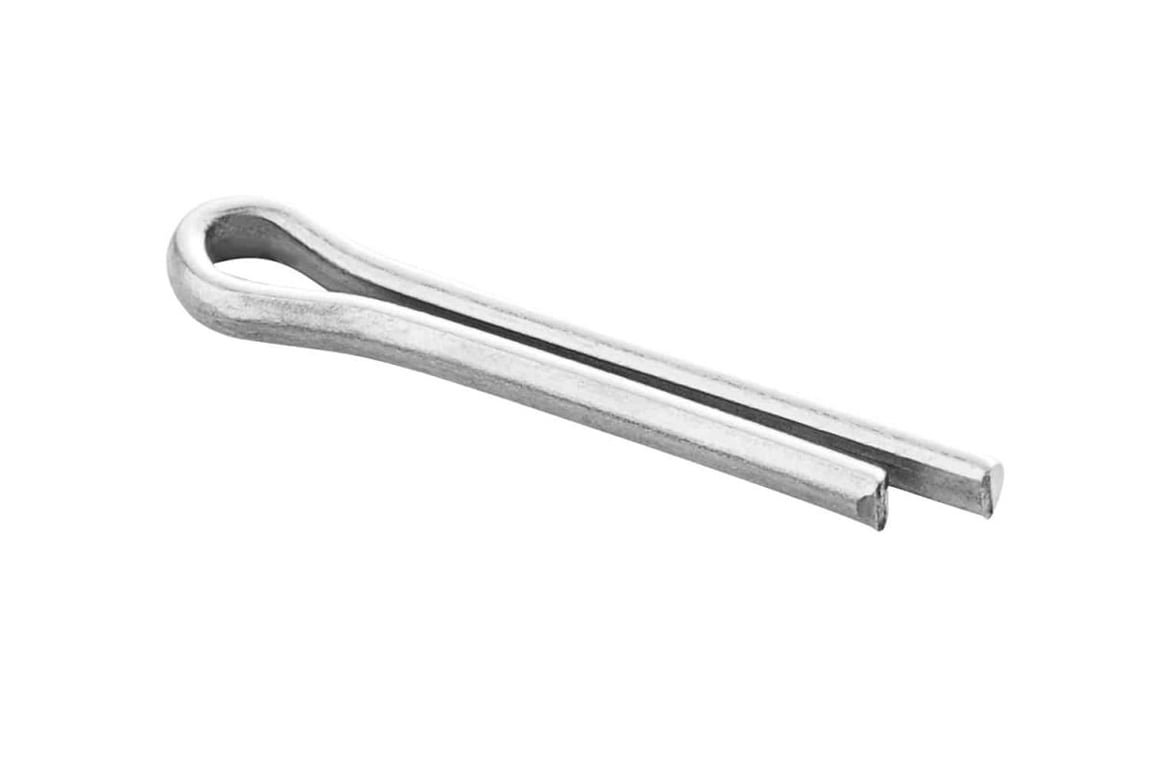

    분할핀 Split Pin Cotter Pin

    이미지 출처: bluewave

    분할 핀은 두 갈래로 나뉜 핀으로, 고정 후 갈래를 벌려 부품을 고정합니다. 이러한 구조는 핀이 쉽게 빠지지 않게 하며, 주로 자동차, 항공기 등의 중요한 부품 고정에 사용됩니다.



    스프링 핀 (Spring Pin)

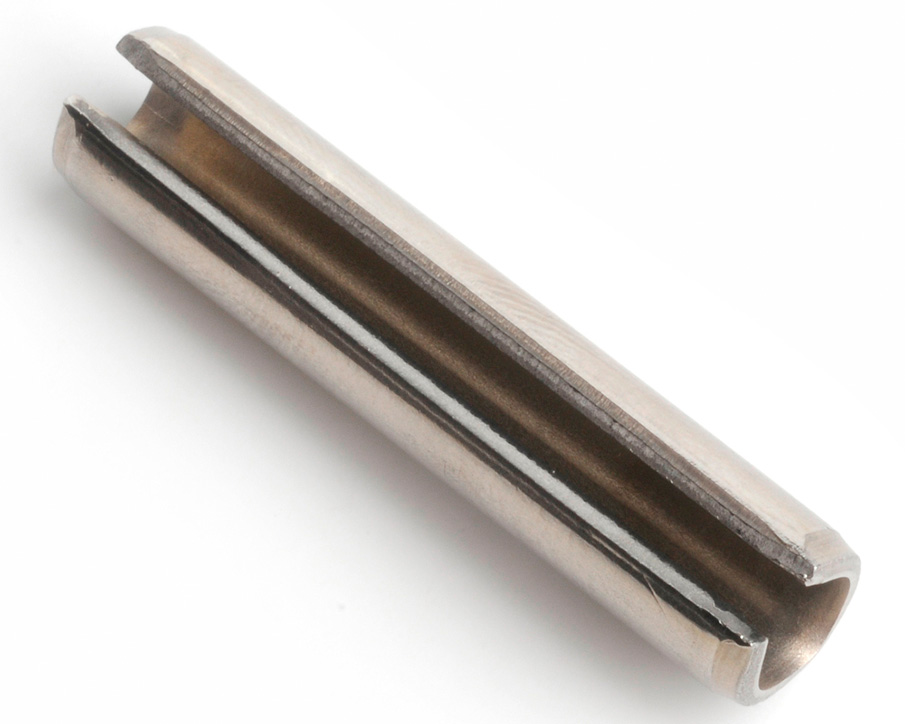

    스프링핀 Spring Pin

    이미지 출처: budgetmarine

    스프링 핀은 내부에 스프링 구조를 가진 핀으로, 설치 시 자동으로 확장되어 단단히 고정됩니다. 이는 설치가 용이하고, 진동이나 충격에 대한 저항력이 높아 다양한 기계에 널리 사용됩니다.

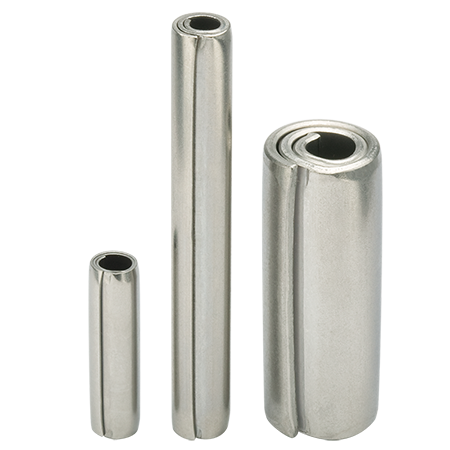

    나선형 핀 (Spiral Pin/Coiled Spring Pin)

    나선형핀

    이미지 출처: spirol

    나선형 핀은 나선 모양으로 감긴 핀으로, 설치 시 압축되어 고정됩니다. 이는 높은 탄성력과 복원력을 제공하여, 주로 반복적인 충격이나 진동을 받는 부품에 사용됩니다.

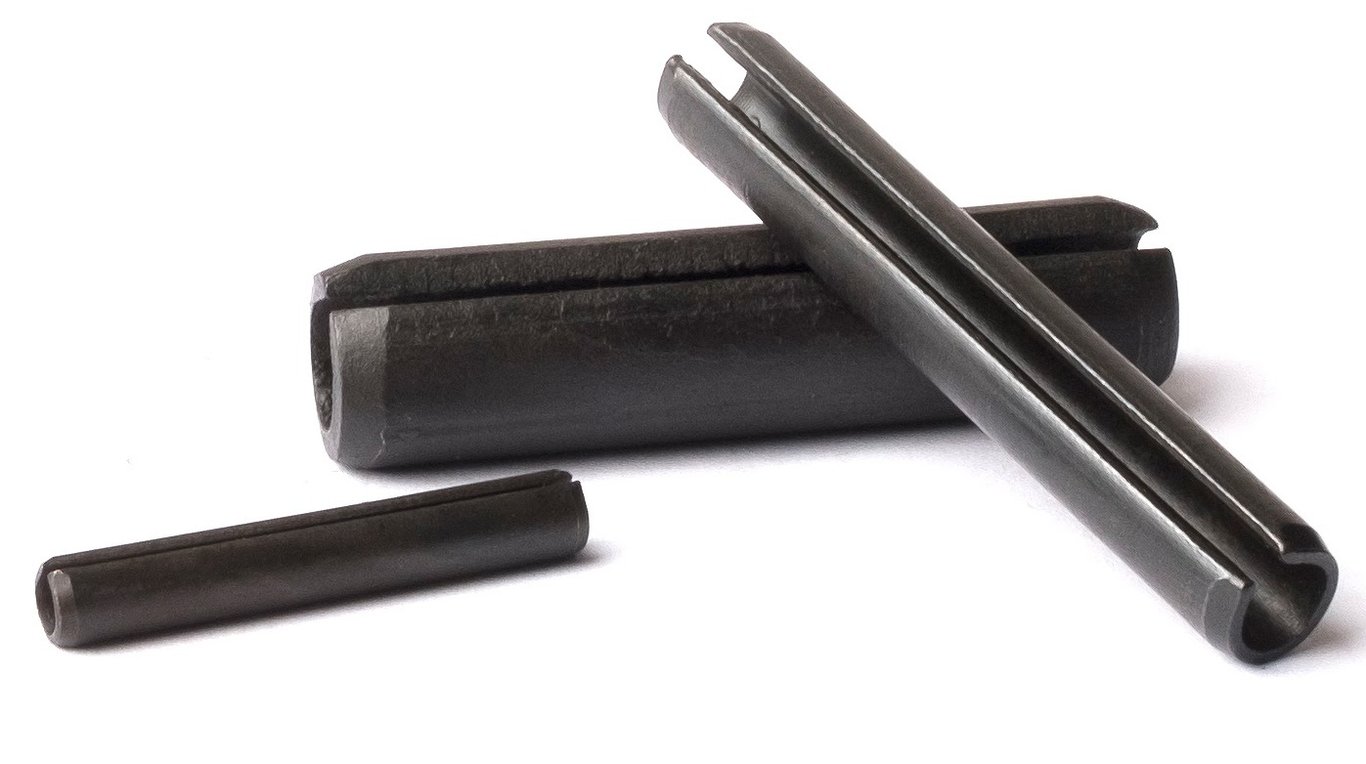

    롤 핀 (Roll Pin)

    롤핀 Roll Pin

    이미지 출처: keysandpins

    롤 핀은 중공(hollow) 구조로 된 탄성이 있는 핀입니다. 설치 시 압착되어 강한 고정력을 제공하며, 진동에 강하고 설치가 간편합니다. 주로 자동차, 항공기, 기계 툴 등에서 사용됩니다.







    핀의 용도

    사람이 소화기의 핀을 잡고 있는 모습

    다양한 산업에서의 핀 사용 사례

    핀은 다양한 산업에서 중요한 역할을 합니다. 예를 들어, 자동차 산업에서는 엔진, 변속기, 서스펜션 등 여러 부품을 고정하는 데 사용됩니다. 항공기 산업에서는 고정 및 위치 조정의 중요한 역할을 하며, 전자 산업에서는 전기적 연결 및 기계적 고정에 필수적입니다. 이 외에도 건설, 제조, 의료 기기 등 다양한 분야에서 핀은 필수적인 부품으로 사용됩니다.



    각 핀 종류별 특화된 용도

    핀의 종류에 따라 특화된 용도가 있습니다. 예를 들어, 평행 핀은 정밀한 위치 지정이 필요한 기계 부품에 사용됩니다. 테이퍼 핀은 고정력이 중요한 부품에, 슬롯 테이퍼 핀은 유지보수가 빈번한 부품에 사용됩니다. 분할 핀은 높은 안전성이 요구되는 부품에, 스프링 핀은 진동이나 충격이 많은 부품에, 나선형 핀은 반복적인 충격을 받는 부품에 적합합니다. 롤 핀은 공간이 제한적이거나 가벼운 무게가 요구되는 곳에 주로 사용됩니다.







    핀 선택 시 고려사항

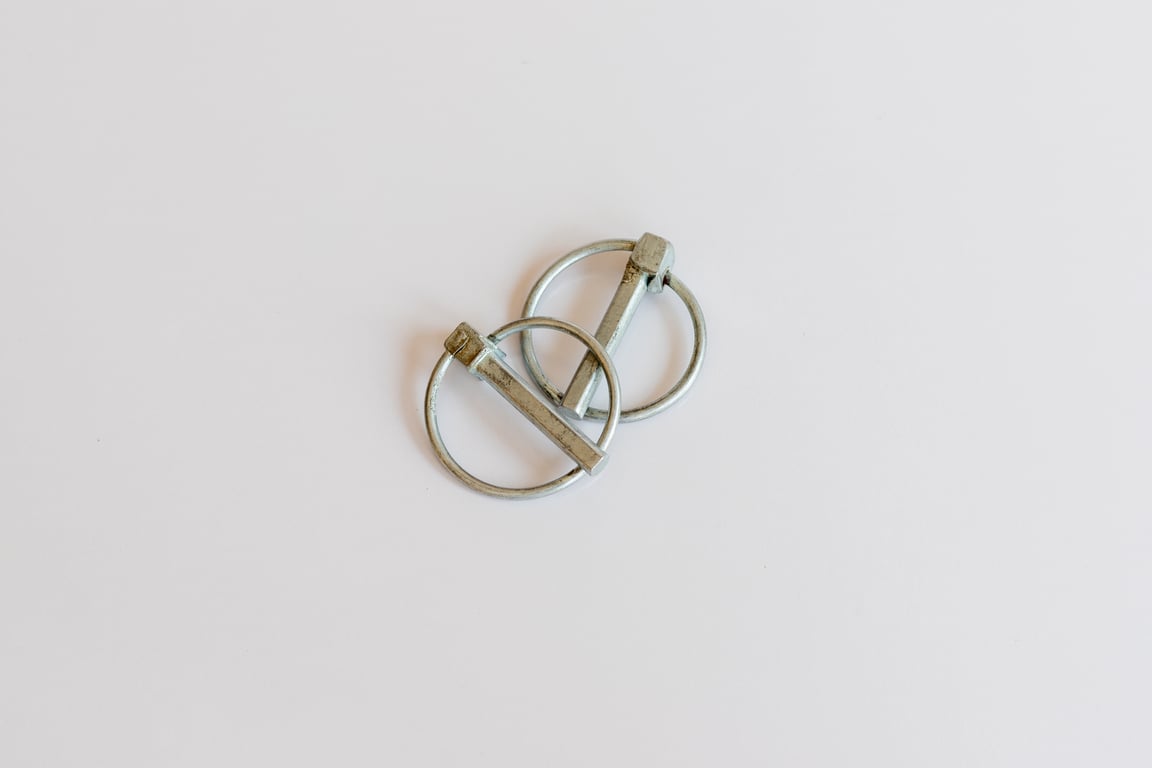

    핀

    재료 선택

    핀의 재료는 사용 환경과 요구 조건에 따라 달라집니다. 일반적으로 강철, 스테인리스 스틸, 알루미늄 등이 사용되며, 각각의 재료는 특정한 장점과 단점을 가지고 있습니다. 예를 들어, 강철은 높은 강도를 제공하지만, 부식에 약할 수 있습니다. 반면, 스테인리스 스틸은 부식에 강하지만, 가격이 높을 수 있습니다.



    강도와 내구성

    핀의 강도와 내구성은 기계의 안정성과 수명을 결정하는 중요한 요소입니다. 핀은 사용 중 받는 하중과 스트레스를 견딜 수 있어야 하며, 반복적인 사용에도 변형이나 파손이 없어야 합니다. 이를 위해 고강도 재료와 적절한 설계가 필요합니다.



    핀의 크기와 형상

    핀의 크기와 형상은 기계의 설계와 용도에 맞게 선택되어야 합니다. 적절한 크기와 형상을 선택하면 기계 부품 간의 정밀한 맞춤이 가능해지며, 이를 통해 기계의 성능과 효율성을 높일 수 있습니다. 또한, 설치와 유지보수가 용이한 형상을 선택하는 것도 중요합니다.



    사용 환경

    핀을 선택할 때는 사용 환경을 반드시 고려해야 합니다. 고온, 저온, 부식성 환경, 습도가 높은 환경 등 특수한 조건에서 사용될 경우, 그에 적합한 재료와 코팅을 선택해야 합니다. 예를 들어, 해양 환경에서는 부식 방지를 위해 스테인리스 스틸이나 특수 코팅된 핀을 사용할 수 있습니다.





    CNC 기계 앞에서 설명하고 있는 두 기계공학 기술자





    핀의 설치와 유지보수

    설치 방법

    핀의 설치 방법은 핀의 종류와 용도에 따라 달라집니다. 일반적으로 핀은 기계 부품의 구멍에 삽입하여 고정되며, 필요에 따라 추가적인 고정 장치가 사용되기도 합니다. 설치 시에는 핀의 크기와 형태에 맞는 도구를 사용하여 정확하게 설치하는 것이 중요합니다.



    유지보수 요령

    핀은 정기적인 점검과 유지보수가 필요합니다. 이는 핀이 올바르게 작동하는지 확인하고, 필요시 교체하는 과정을 포함합니다. 정기적인 윤활 처리와 청소를 통해 핀의 수명을 연장할 수 있습니다. 또한, 핀이 부식되거나 마모된 경우 즉시 교체해야 합니다.



    문제 발생 시 대처 방법

    핀에 문제가 발생할 경우, 신속하고 적절한 대처가 필요합니다. 먼저, 핀의 상태를 점검하고, 문제의 원인을 파악해야 합니다. 그 후, 적절한 교체 핀을 준비하여 교체 작업을 수행합니다. 이 과정에서 정확한 도구와 절차를 따르는 것이 중요하며, 필요시 전문가의 도움을 받을 수도 있습니다.



    안전 고려사항

    핀의 설치와 유지보수 작업 시 안전은 매우 중요합니다. 작업자는 적절한 안전 장비(예: 안전 고글, 장갑)를 착용해야 하며, 올바른 도구를 사용해야 합니다. 특히 압력이 가해진 핀을 다룰 때는 주의가 필요하며, 작업 전 기계의 전원을 차단하는 등의 안전 절차를 반드시 준수해야 합니다. 또한, 제조업체의 지침을 엄격히 따라야 하며, 의심스러운 경우 전문가의 조언을 구해야 합니다.
