[제조백과] 대량 생산을 위한 금형 공정의 모든 것

  • 금형

바로발주

|

2024-06-24

목차

    금형의 정의

    일반적 정의

    금형은 다양한 제품을 대량으로 생산하기 위해 사용하는 정밀 가공 도구입니다. 주로 금속, 플라스틱, 고무 등의 재료를 일정한 형태로 가공하여 원하는 제품을 만드는 데 사용됩니다. 금형은 제품의 크기와 모양을 정확하게 재현할 수 있어 대량 생산에 적합하기 때문에 자동차, 전자제품, 가전제품, 의료기기 등 다양한 산업 분야에서 널리 사용되고 있습니다.

    일반적으로 금형은 재료를 성형하는 과정에서 고온과 고압을 이용하여 제품의 형상을 만들어냅니다. 금형의 구조는 기본적으로 금형틀, 금형판, 코어, 캐비티로 구성되어 있으며, 각 구성 요소는 제품의 정확한 형상을 재현하는 데 중요한 역할을 합니다. 금형틀은 금형을 고정시키는 역할을 하고, 금형판은 재료를 성형하는 동안 지지하는 역할을 합니다. 코어와 캐비티는 제품의 구체적인 형상을 만드는 부분으로, 제품의 정밀도와 품질을 결정합니다.

    국제적 정의

    국제적으로 금형은 ISO(국제 표준화 기구)와 같은 기관에 의해 정의되고 표준화됩니다. ISO 표준에 따르면, 금형은 재료를 성형하여 일정한 모양과 크기의 제품을 대량으로 생산할 수 있도록 설계된 정밀 가공 도구입니다. 이러한 표준은 금형의 설계, 제조, 검사 및 품질 관리를 포함한 모든 측면에서 적용됩니다.

    국제 금형 표준은 각 국가의 산업 요구에 맞춰 세부적으로 조정될 수 있으며, 금형 산업의 기술 혁신과 발전을 반영합니다. 예를 들어, 3D 프린팅 기술은 금형의 설계와 제조 과정을 혁신적으로 변화시키고 있으며, 고속 가공 기술은 금형 제작 시간을 단축하고 비용을 절감하는 데 기여하고 있습니다. 이러한 국제적 표준은 금형 제조업체가 품질과 성능을 보장할 수 있도록 돕고 있습니다. 금형의 품질과 정밀도를 유지하기 위해 국제적 기준에 따라 제조 공정을 관리하는 것은 매우 중요합니다.



    금형의 종류

    금형의 다양한 방식 중 사출 금형, 프레스 금형, 다이캐스팅 금형, 블로우 금형, 압출 금형, 단조 금형, 주조 금형에 대해 알아봅시다.

    사출 금형

    사출 금형은 플라스틱 재료를 고온에서 용융시켜 금형의 캐비티에 주입한 후, 냉각하여 원하는 형태의 제품을 만드는 공정을 의미합니다. 사출 금형은 대량 생산에 적합하며, 정밀한 제품을 생산할 수 있는 장점이 있습니다. 주로 자동차 부품, 전자 제품 케이스, 가전 제품 부품 등 다양한 플라스틱 제품의 생산에 사용됩니다.

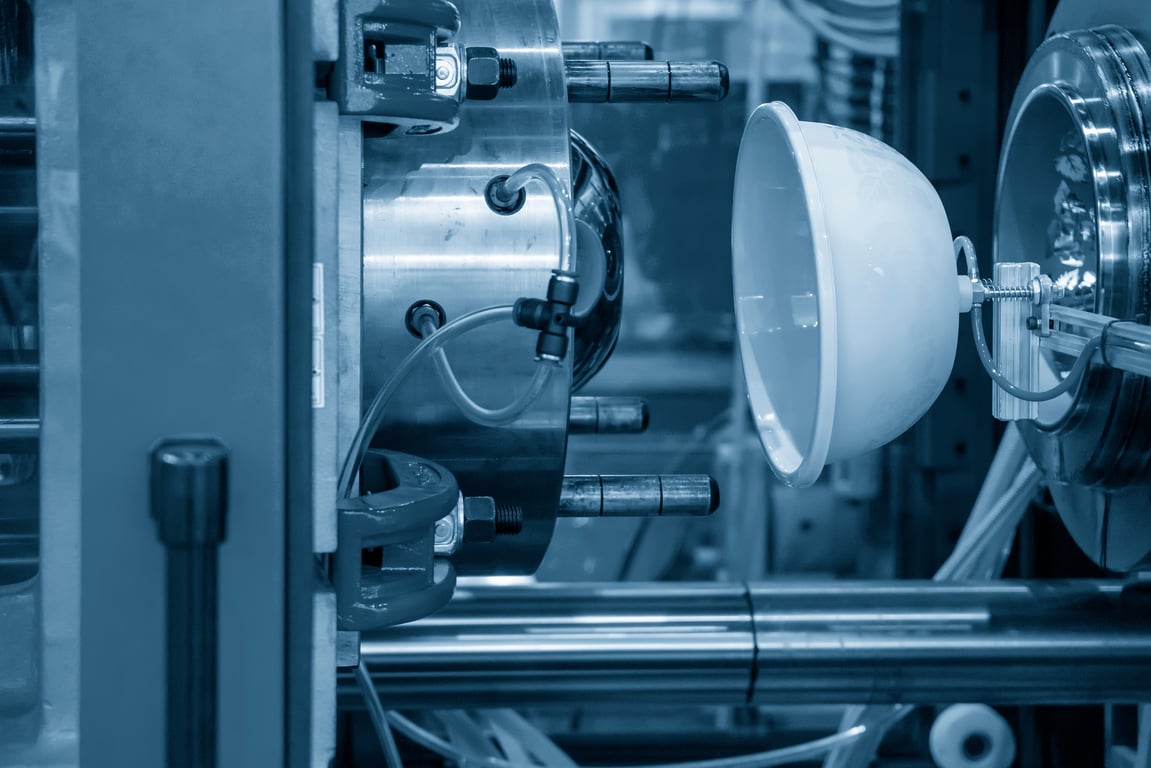

    플라스틱 사출 금형 공정 과정

    사출 금형의가장 큰 장점은 대량 생산에 적합하다는 점입니다. 이는 플라스틱 재료를 빠르게 용융시켜 금형에 주입하고, 짧은 시간 안에 많은 양의 제품을 생산할 수 있기 때문입니다. 또한, 사출 금형은 정밀한 제품을 생산할 수 있어 고품질의 제품을 일관되게 생산할 수 있습니다. 정밀도가 요구되는 산업 분야에서 매우 유용합니다.

    사출 금형의 단점은 초기 비용이 많이 든다는 점입니다. 금형을 제작하는 데 고가의 장비와 정밀한 기술이 필요하며, 이는 초기 투자 비용을 증가시킵니다. 또한, 금형 설계가 복잡하여 설계 과정에서 많은 시간과 노력이 필요합니다. 이러한 단점에도 불구하고, 사출 금형은 대량 생산에 적합한 장점이 있어 많은 산업 분야에서 널리 사용되고 있습니다.

    프레스 금형

    프레스 금형은 금속 재료를 고속으로 성형하여 다양한 금속 제품을 만드는 공정을 의미합니다. 이 금형은 주로 자동차, 전자 제품, 가전 제품 등에서 사용되며, 고속 생산이 가능하고 다양한 재료를 사용할 수 있는 장점이 있습니다. 프레스 금형은 일반적으로 스탬핑, 벤딩, 블랭킹 등의 공정을 포함합니다.

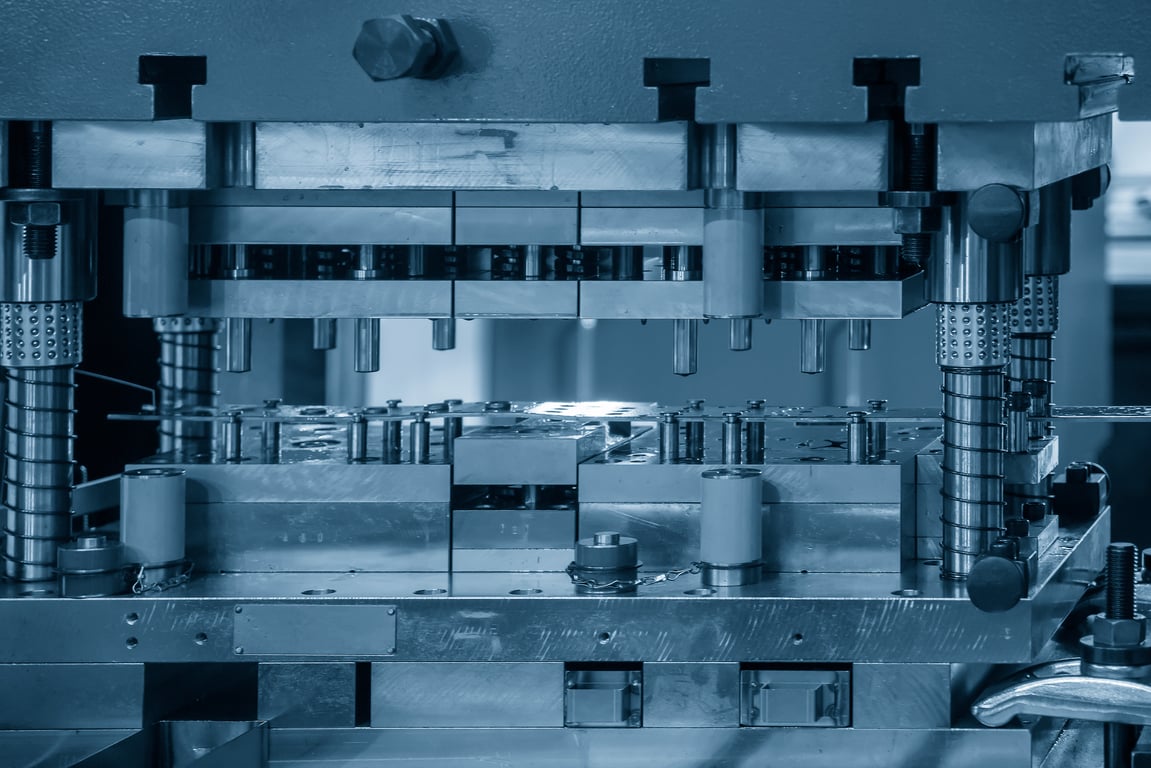

    프레스 금형 기계

    프레스 금형의 가장 큰 장점은 고속 생산이 가능하다는 점입니다. 이는 금속 재료를 빠르게 성형하여 짧은 시간 안에 많은 양의 제품을 생산할 수 있기 때문입니다. 또한, 프레스 금형은 다양한 재료를 사용할 수 있어 제품의 다양성을 높일 수 있습니다. 고속 생산이 필요한 산업 분야에서 매우 유용합니다.

    프레스 금형의 단점은 제품 품질이 변동될 가능성이 있다는 점입니다. 이는 고속 생산 과정에서 발생할 수 있는 불량 제품의 비율이 높아질 수 있기 때문입니다. 또한, 프레스 금형은 유지 비용이 높습니다. 금형의 유지 보수와 수리 과정에서 많은 비용이 소요되며, 이는 생산 비용을 증가시킬 수 있습니다. 이러한 단점에도 불구하고, 프레스 금형은 고속 생산이 가능한 장점이 있어 많은 산업 분야에서 널리 사용되고 있습니다.

    다이캐스팅 금형

    다이캐스팅 금형은 금속 재료를 고온에서 용융시켜 금형의 캐비티에 주입한 후, 냉각하여 원하는 형태의 금속 제품을 만드는 공정을 의미합니다. 이 금형은 복잡한 형상의 금속 제품을 고속으로 생산할 수 있으며, 표면 품질이 우수한 장점이 있습니다. 다이캐스팅 금형은 주로 자동차 부품, 전자 제품 케이스, 가전 제품 부품 등에서 사용됩니다.

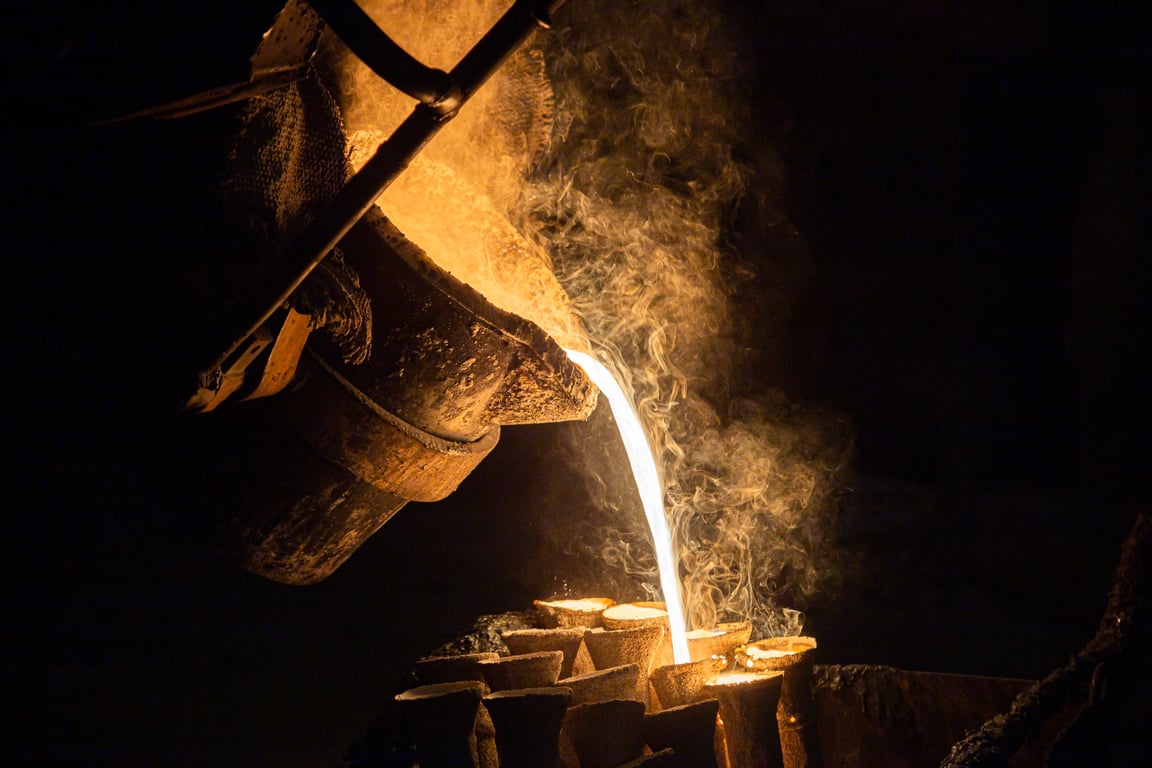

    다이캐스팅 금형 몰드에 고온으로 가열한 재료를 붓는 사진

    다이캐스팅 금형의 가장 큰 장점은 복잡한 형상의 금속 제품을 고속으로 생산할 수 있다는 점입니다. 이는 금속 재료를 고온에서 용융시켜 금형에 주입하고, 짧은 시간 안에 복잡한 형상의 제품을 생산할 수 있기 때문입니다. 또한, 다이캐스팅 금형은 표면 품질이 우수하여 고품질의 제품을 생산할 수 있습니다. 고정밀 제품이 필요한 산업 분야에서 매우 유용합니다.

    다이캐스팅 금형의 단점은 고가의 장비가 필요하다는 점입니다. 금형을 제작하는 데 고가의 장비와 정밀한 기술이 필요하며, 이는 초기 투자 비용을 증가시킵니다. 또한, 다이캐스팅 금형은 대량 생산에 적합한 장점이 있지만, 소량 생산에는 비용 효율성이 낮을 수 있습니다. 이러한 단점에도 불구하고, 다이캐스팅 금형은 복잡한 형상의 금속 제품을 고속으로 생산할 수 있는 장점이 있어 많은 산업 분야에서 널리 사용되고 있습니다.

    블로우 금형

    블로우 금형은 플라스틱 재료를 고온에서 용융시켜 금형의 캐비티에 주입한 후, 공기를 불어넣어 중공 형태의 제품을 만드는 공정을 의미합니다. 이 금형은 주로 병, 용기, 파이프 등 중공 제품의 생산에 적합하며, 가벼운 제품을 생산할 수 있는 장점이 있습니다. 블로우 금형은 일반적으로 압출 블로우 성형, 주입 블로우 성형, 스트레치 블로우 성형 등의 공정을 포함합니다.

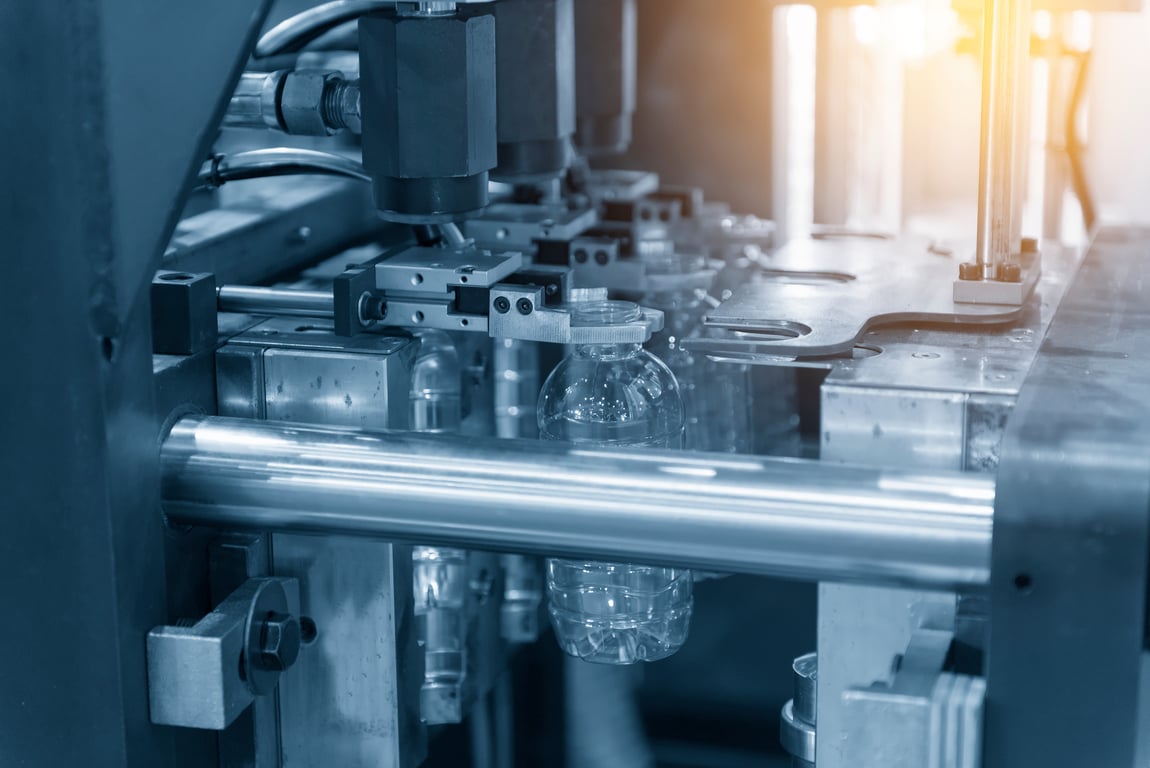

    블로우 금형 기계에 플라스틱 페트병이 제작되고 있는 사진

    블로우 금형의 가장 큰 장점은 중공 형태의 제품을 만드는 데 적합하다는 점입니다. 이는 플라스틱 재료를 고온에서 용융시켜 금형에 주입하고, 공기를 불어넣어 중공 형태의 제품을 성형하기 때문입니다. 또한, 블로우 금형은 가벼운 제품을 생산할 수 있어 운반과 취급이 용이합니다. 다양한 형태의 중공 제품을 생산할 수 있어 제품의 다양성을 높일 수 있습니다.

    블로우 금형의 단점은 한정된 재료만 사용할 수 있다는 점입니다. 주로 플라스틱 재료를 사용하며, 금속이나 기타 재료는 적용이 어려울 수 있습니다. 또한, 블로우 금형은 복잡한 형상의 제품을 생산하는 데 제한이 있을 수 있습니다. 이는 공기를 불어넣어 제품을 성형하는 과정에서 발생하는 제약 때문

    입니다. 이러한 단점에도 불구하고, 블로우 금형은 중공 제품을 생산하는 데 적합한 장점이 있어 많은 산업 분야에서 널리 사용되고 있습니다.

    압출 금형

    압출 금형은 주로 플라스틱이나 금속 재료를 일정한 단면 형태로 연속적으로 생산하는 데 사용됩니다. 이 공정은 고온에서 재료를 용융시켜 금형을 통해 밀어내어 원하는 형태의 제품을 만드는 방식입니다. 압출 금형은 파이프, 튜브, 시트 등 다양한 제품의 생산에 적합하며, 고속 생산이 가능하여 생산 효율성이 높습니다.

    단조 금형

    단조 금형은 금속 재료를 높은 압력으로 변형시켜 원하는 형태의 제품을 만드는 공정을 의미합니다. 이 공정은 고온에서 금속을 가열한 후, 금형을 사용하여 금속을 성형하는 방식입니다. 단조 금형은 높은 강도와 내구성을 가진 제품을 생산할 수 있으며, 주로 자동차 부품, 항공기 부품 등에서 사용됩니다.

    주조 금형

    주조 금형은 금속 재료를 고온에서 용융시켜 금형의 캐비티에 주입한 후, 냉각하여 원하는 형태의 금속 제품을 만드는 공정을 의미합니다. 이 공정은 복잡한 형상의 금속 제품을 생산할 수 있으며, 주로 자동차 부품, 전자 제품 케이스, 가전 제품 부품 등에서 사용됩니다. 주조 금형은 고품질의 제품을 생산할 수 있어 많은 산업 분야에서 널리 사용되고 있습니다.



    금형의 구조

    금형 기본 구조

    금형은 다양한 재료를 원하는 형태로 성형하기 위해 설계된 도구로, 기본적으로 고정측과 이동측 두 부분으로 구성됩니다. 고정측은 재료를 주입하는 주입구가 위치해 있고, 이동측은 성형된 제품을 꺼내기 위한 부분이 포함되어 있습니다. 이러한 구조는 금형의 종류에 따라 약간의 차이가 있을 수 있지만, 기본적인 기능은 동일합니다.

    고정측과 이동측 사이에는 주입구, 러너, 게이트 등 재료가 흐르는 경로가 설계되어 있습니다. 주입구는 재료가 금형에 주입되는 입구 역할을 하며, 러너는 재료가 주입구에서 각 캐비티로 이동하는 통로입니다. 게이트는 러너에서 캐비티로 재료가 흘러 들어가는 작은 입구로, 제품의 형상을 결정짓는 중요한 부분입니다. 이러한 기본 구조는 금형의 효율성과 제품의 품질에 큰 영향을 미칩니다.

    금형의 주요 구성 요소는 크게 코어, 캐비티, 몰드베이스로 나눌 수 있습니다.

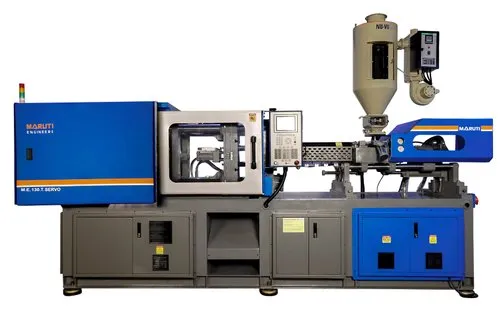

    사출 금형 기계 사진

    이미지 출처: indiamart

    코어

    코어는 금형 내부에서 제품의 내부 형상을 만드는 부분입니다. 코어는 이동측에 위치하며, 주로 금속 재료로 만들어집니다. 제품의 형상과 직결되는 부분이기 때문에 고도의 정밀도가 요구됩니다. 또한, 코어는 높은 압력과 온도를 견뎌야 하므로 내구성이 중요한 요소입니다.

    캐비티

    캐비티는 제품의 외부 형상을 만드는 부분으로, 고정측에 위치합니다. 코어와 마찬가지로 금속 재료로 만들어지며, 제품의 표면 품질과 형상을 결정짓는 중요한 역할을 합니다. 캐비티는 재료가 주입되어 제품이 형성되는 공간으로, 금형 설계 시 가장 신경을 써야 하는 부분 중 하나입니다.

    몰드베이스

    몰드베이스는 금형의 전체 구조를 지지하는 역할을 하는 프레임입니다. 금형의 고정측과 이동측을 견고하게 지지하며, 성형 과정에서 발생하는 열과 압력을 견딜 수 있도록 설계되어 있습니다. 몰드베이스는 금형의 안정성을 보장하고, 전체 공정의 효율성을 높이는 중요한 요소입니다.

    금형 제작 과정

    금형 설계

    금형 제작 과정의 첫 번째 단계는 금형 설계입니다. 설계 단계에서는 제품의 형상, 크기, 재질 등을 고려하여 최적의 금형 구조를 계획합니다. 이 과정에서 CAD(컴퓨터 지원 설계) 소프트웨어를 사용하여 3D 모델을 제작하고, 제품의 형상과 기능을 시뮬레이션합니다. 금형 설계는 제품의 품질과 생산 효율성을 결정하는 중요한 단계로, 설계 오류를 최소화하기 위해 철저한 검토와 테스트가 필요합니다.

    금형 제작

    금형 설계가 완료되면, 실제 금형 제작 단계로 넘어갑니다. 금형 제작은 주로 CNC(컴퓨터 수치 제어) 기계를 사용하여 정밀하게 가공됩니다. 이 과정에서 금속 블록을 밀링, 드릴링, 그라인딩 등의 작업을 통해 원하는 형상으로 가공합니다. 금형 제작에는 높은 정밀도와 내구성을 요구하기 때문에 고도의 기술과 경험이 필요합니다. 또한, 금형 제작 과정에서는 주기적인 품질 검사를 통해 오류를 최소화하고, 최종 제품의 품질을 보장합니다.

    금형 시험 및 조정

    금형 제작이 완료되면, 금형 시험 및 조정 단계로 넘어갑니다. 이 단계에서는 금형을 실제 생산 라인에 설치하고, 시험 주입을 통해 제품을 성형해 봅니다. 시험 주입 과정에서 발생하는 문제점을 확인하고, 필요한 경우 금형을 조정합니다. 이러한 시험과 조정 과정을 통해 최종 제품의 품질을 확인하고, 생산 효율성을 높일 수 있습니다. 금형 시험 및 조정 단계는 제품의 최종 품질을 보장하는 중요한 과정입니다.
