우리 주변의 수많은 제품을 만드는 기술 금형 사출에 대해 알아보겠습니다.
정밀한 설계와 공정을 통해 복잡한 제품도 빠르고 균일하게 생산할 수 있는 기술이죠.
자동차 부품부터 생활용품까지, 오늘의 산업을 움직이는 숨은 핵심 기술인 금형 사출을 지금 소개합니다!
금형 사출의 개요
금형 사출이란?
금형 : 금속 등 내구성이 강한 재료로 만들어진 틀
사출 : 플라스틱 원료를 녹여 금형에 주입 후 냉각과정을 거치는 공정
따라서 금형 사출은 미리 설계된 금형에 고온의 플라스틱 수지를 주입해 냉각시킨 뒤, 원하는 형상으로 고체화하는 성형 공정입니다.
즉, 금형은 붕어빵을 만드는 틀, 사출은 붕어빵을 만드는 것을 의미합니다.
정밀하고 복잡한 형상을 빠르게 대량 생산할 수 있어, 자동차 부품, 가전제품, 전자기기, 의료기기 등 다양한 산업 분야에서 폭넓게 활용되고 있습니다.
사출 성형의 기본 원리
사출 성형은 다음과 같은 순서로 진행됩니다.
- 플라스틱 원료를 호퍼에서 투입
- 배럴 내부에서 가열 및 용융
- 고압으로 금형 내부에 주입
- 냉각 후 고체화되어 제품 형상 완성
- 금형 개방 및 제품 배출
이러한 과정을 일정한 주기로 반복하여 동일한 품질의 제품을 안정적으로 생산합니다.
금형 사출의 장점과 단점
장점
- 대량 생산에 적합: 한 번의 금형 제작으로 수천, 수만 개의 제품을 안정적으로 생산할 수 있습니다.
- 정밀한 형상 구현: 복잡한 구조와 미세한 디테일까지 구현이 가능합니다.
- 짧은 사이클 타임: 30~90초 내외로 빠른 생산이 가능합니다.
- 재료 다양성: 다양한 열가소성 수지 사용이 가능합니다.
단점
- 높은 초기 비용: 금형 제작비가 높아 초기 투자 부담이 있습니다.
- 설계 복잡성: 작은 오류가 전체 품질에 영향을 줄 수 있습니다.
- 리드 타임: 금형 설계부터 제작까지 일반적으로 4~6주 이상이 소요됩니다.
- 수정 비용: 금형 수정이 어렵고, 비용이 많이 듭니다.
금형 사출 과정
사출 장치(성형기)
사출 성형기는 호퍼, 배럴, 왕복 스크루, 노즐, 클램프 장치로 구성됩니다.
원료는 호퍼를 통해 투입되고, 배럴에서 가열 및 혼합되어 액상 상태로 변한 후, 고압으로 금형에 주입됩니다.
금형 제작
금형은 일반적으로 공구강(SKD61, NAK80 등 도구를 만들기 위한 강재)이나 알루미늄으로 제작되며,
CNC 가공과 방전가공(EDM), 연마 작업을 거쳐 높은 정밀도를 확보합니다.
금형 설계
제품의 품질과 생산 효율은 금형 설계 단계에서 결정됩니다.
설계 시에는 제품 형상, 냉각 채널 배치, 게이트 위치, 언더컷 구조 등을 종합적으로 고려해야 합니다.
금형 사출의 주요 요소

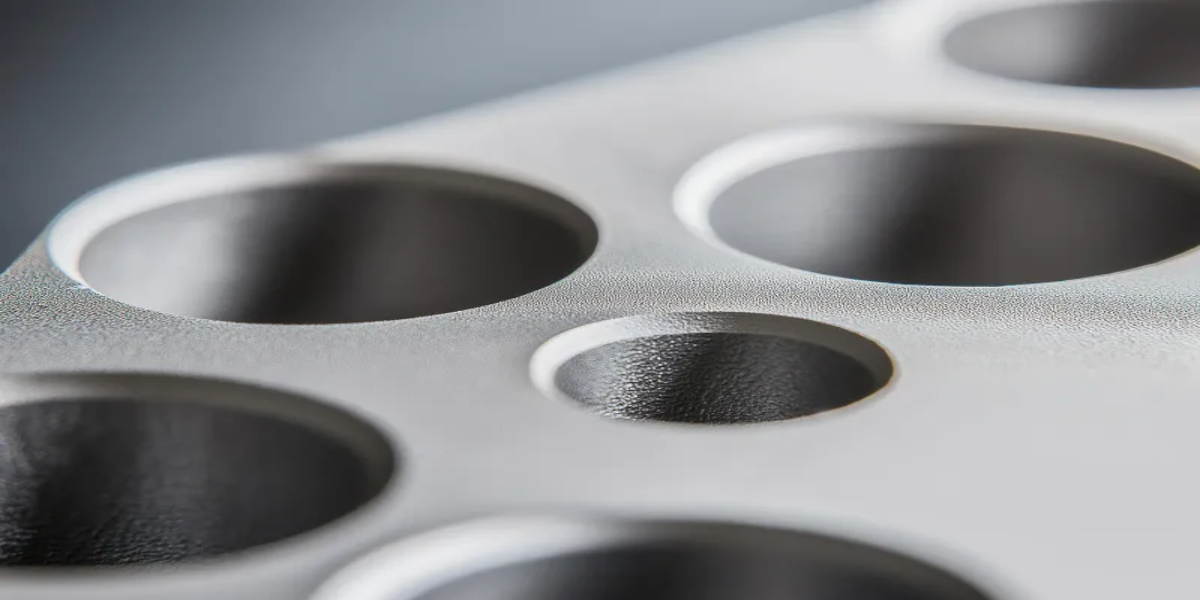

금형 구조
금형은 기본적으로 코어(Core, 제품의 내부 형상(안쪽 구조)을 만드는 부분)와 캐비티(Cavity, 제품의 외형(바깥쪽 형상)을 형성) 두 부분으로 이루어집니다.
이 두 부품이 결합되며 제품의 형상이 형성됩니다. 금형은 또한 몰드 베이스, 가이드 핀, 이젝터 시스템 등을 포함합니다.
러너 시스템
플라스틱이 금형 내부로 고르게 분배되도록 하는 통로를 말합니다.
러너는 스프루, 러너, 게이트로 구성되며, 제품 품질과 생산성에 큰 영향을 미칩니다.
금형의 종류
- 2단 금형: 기본 구조로, 두 면이 맞물려 성형됩니다.
- 3단 금형: 러너 스트리퍼판이 있어 게이트 자동 절단이 가능합니다.
설계 시 주요 고려사항
- 균일한 벽 두께 유지
- 리브 및 필렛 설계
- 적절한 구배각(Draft angle) 확보
- 언더컷 최소화 및 슬라이드 코어 활용
- 냉각 채널의 효율적 배치
- 게이트 위치 및 형상 최적화
사출 성형 결함과 해결책
주요 결함 유형
- 웰드라인(Weld Line): 플라스틱 유동이 만나는 지점에서 발생하는 결함
- 싱크 마크(Sink Mark): 냉각 수축으로 인한 표면 함몰
- 기포(Void, Bubble): 공기나 가스가 잔류하여 생기는 결함
- 쇼트 샷(Short Shot): 충전 부족으로 인한 미성형
- 뒤틀림(Warpage): 냉각 불균형으로 인한 변형
해결 방법
- 사출 온도, 속도, 압력의 최적화
- 냉각 시스템의 균일화
- 게이트 위치 및 크기 조정
- 재료의 건조 상태 관리
- 금형 정렬 및 배기 설계 개선
금형 사출의 적용 분야
주요 산업
- 자동차 부품 (범퍼, 내장재 등)
- 가전제품 하우징
- 의료 및 실험기기
- 전자기기 케이스 및 커넥터
- 생활용품 및 포장재
주요 재료
- PP (폴리프로필렌)
- ABS (아크릴로니트릴부타디엔스티렌)
- PA (나일론)
- PC (폴리카보네이트)
- POM (아세탈)
사출 금형 설계 시 유의사항
설계 단계의 중요성
사출 금형의 성패는 설계 단계에서 결정됩니다.
초기 설계가 적절하지 않으면 생산 불량, 수율 저하, 수정 비용 증가로 이어질 수 있습니다.
기본 설계 원칙
- 균일한 벽 두께 유지: 두께 편차는 수축 불량의 원인이 됩니다.
- 적절한 구배 각도: 탈형을 원활하게 하고 표면 손상을 방지합니다.
- 리브 및 보스 설계 최적화: 구조적 강도를 확보합니다.
- 냉각 채널 최적화: 사이클 타임을 단축하고 품질을 향상시킵니다.
- 언더컷 최소화: 생산성을 높이고 금형 유지보수를 용이하게 합니다.

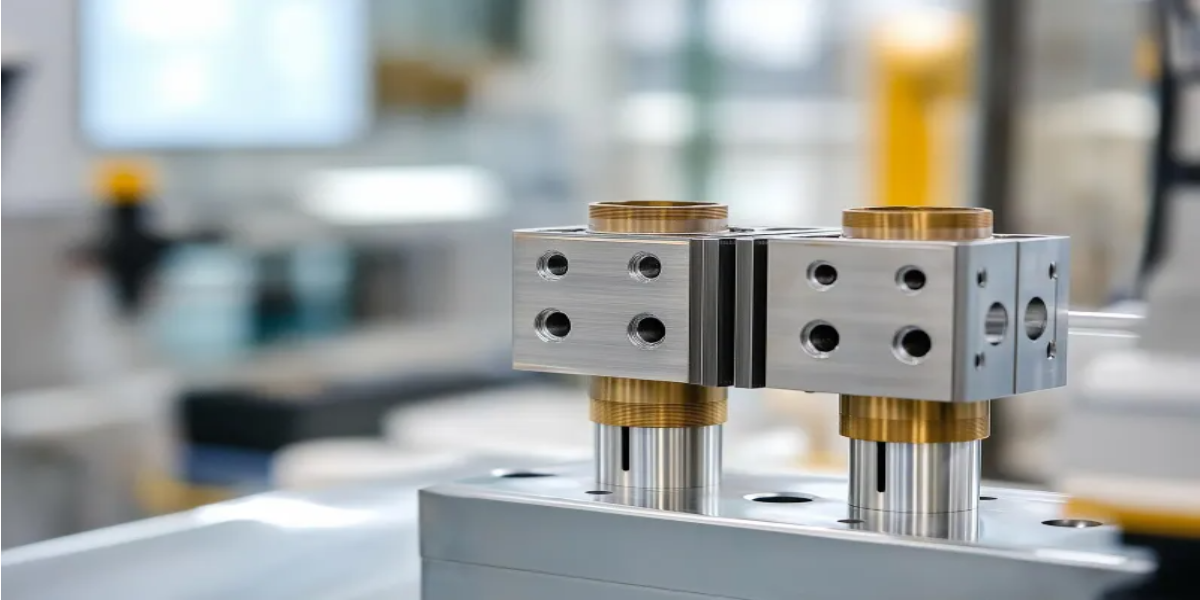

핫러너와 콜드러너 시스템 비교
| 구분 | 핫러너 시스템 | 콜드러너 시스템 |
| 개념 |
러너 내부를 가열 상태로 유지하여 수지가 굳지 않도록 하는 방식 |
러너도 금형과 함께 냉각되어 수지가 굳는 방식 |
| 장점 | 사이클 단축, 러너 낭비 없음, 품질 균일성 우수 | 초기 금형 비용 낮음, 색상 변경 용이, 구조 단순 |
| 단점 | 초기 제작비용 높음, 유지보수 어려움 | 생산 속도 낮음, 러너 폐기물 발생 |
|
적용 사례 |
대량 생산, 고정밀 제품 | 소량 생산, 잦은 색상 변경 제품 |
이처럼 핫러너는 효율적이지만 초기 투자비용이 높고, 콜드러너는 단순하고 저비용 구조에 적합합니다. 따라서 생산 규모와 제품 특성에 따라 적절히 선택하는 것이 중요합니다.
금형 유지관리 및 수명 관리
금형은 아래 항목을 기준으로 정기적인 점검과 관리가 필수적입니다.
- 냉각 채널 청소 및 점검
- 이젝터 핀, 슬라이더 등 가동부 윤활 유지
- 표면 연마 및 방청 처리
- 균열, 마모, 부식 정기 점검
- 금형 수명 등급(SPI 기준 등)에 따른 관리 체계 적용
여기까지 금형 사출의 요소와 정의, 공정 방식과, 특징 비교, 결함 해결 및 관리 방법까지 모든 것을 알아보았습니다.
이처럼 금형 사출은 정밀도와 생산 효율성을 동시에 갖춘 대표적인 플라스틱 성형 기술이지만, 이를 위해서는 정확한 설계와 철저한 유지관리를 통해야만 품질이 우수한 제품을 안정적으로 대량 생산할 수 있습니다.
결국, 핵심은 설계의 완성도, 적절한 공정 제어, 그리고 지속적인 금형 관리입니다!
성공적인 금형 제작과 사출 성형을 위해 현명한 선택하시길 바라며, 이번 소재탐구는 이것으로 마치겠습니다!
