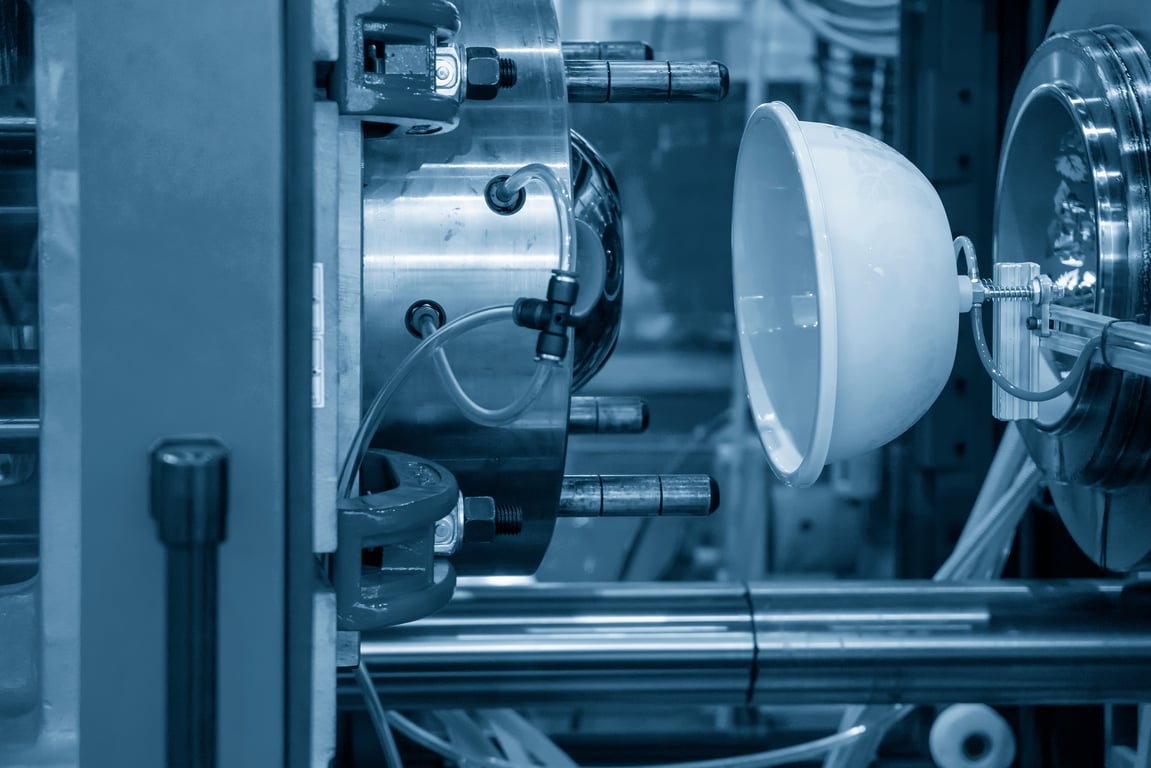

사출 설계의 중요성
사출 설계는 제품의 품질과 생산 효율성을 좌우하는 중요한 과정입니다. 잘 설계된 사출 금형은 생산 비용을 절감하고, 제품의 일관된 품질을 보장하며, 생산 시간을 단축시킬 수 있습니다. 특히 대량 생산이 요구되는 제조업에서는 사출 설계의 중요성이 더욱 부각됩니다. 잘못된 설계는 불량률을 높이고, 추가적인 수정 작업과 재작업을 필요로 하여 비용을 증가시키고 납기를 지연시킬 수 있습니다. 따라서 초기 설계 단계에서부터 꼼꼼하고 체계적인 접근이 필요합니다.
사출 성형의 기본 개념
사출 성형은 플라스틱 소재를 가열하여 녹인 후, 금형에 주입하여 원하는 형태로 성형하는 공정입니다. 이 과정은 주로 열가소성 플라스틱을 사용하며, 열을 가하면 녹고, 금형에 주입되어 냉각되면서 고체화됩니다. 사출 성형 공정은 빠르고 대량 생산에 적합하여, 다양한 산업 분야에서 널리 사용됩니다. 주요 단계는 재료 준비, 가열 및 용융, 금형 주입, 냉각 및 고형화, 제품 추출로 구성됩니다. 각 단계에서의 정확한 제어가 고품질 제품 생산의 열쇠입니다.

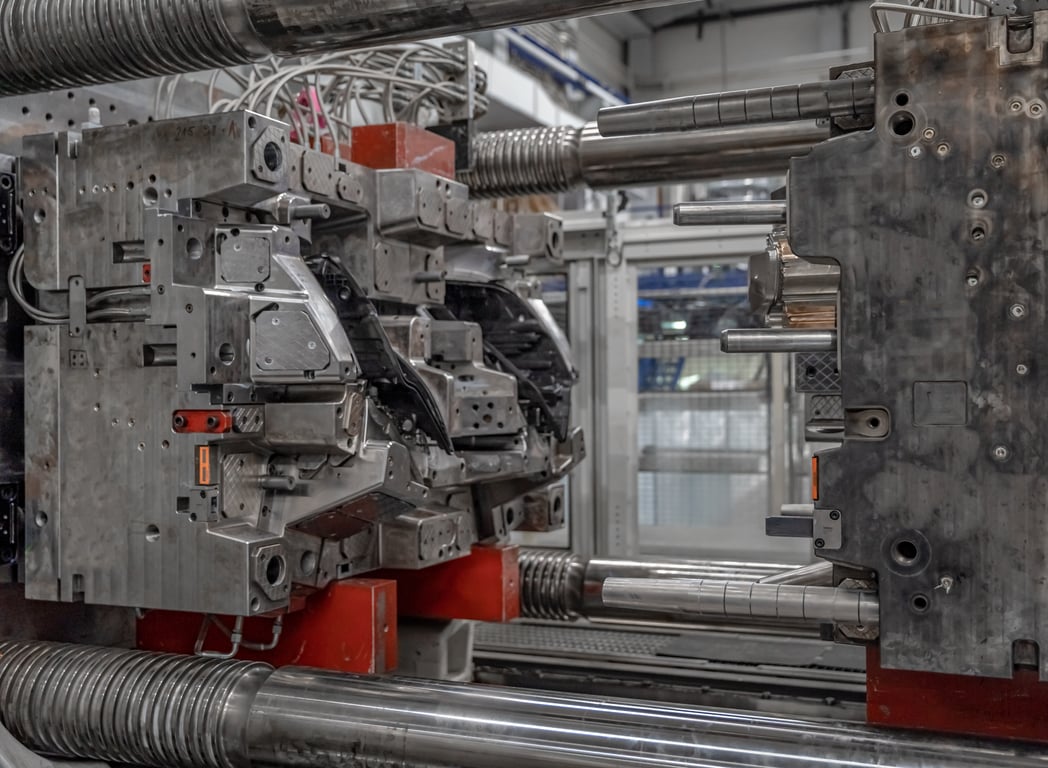

사출 장치와 금형의 이해
사출 장치의 구성 요소
사출 성형 장치는 크게 세 가지 주요 구성 요소로 나눌 수 있습니다. 사출 유닛, 금형 클램핑 유닛, 그리고 제어 시스템입니다. 사출 유닛은 플라스틱 재료를 가열하여 녹이는 역할을 합니다. 여기에는 호퍼, 배럴, 스크류가 포함됩니다. 금형 클램핑 유닛은 금형을 열고 닫는 역할을 하며, 금형이 정확하게 맞물리도록 합니다. 제어 시스템은 온도, 압력, 속도 등을 제어하여 전 공정이 원활하게 진행되도록 합니다. 이러한 각 구성 요소가 조화를 이루어야 최상의 성형 품질을 얻을 수 있습니다.
금형 설계와 제작 과정
금형 설계는 사출 성형 공정의 핵심입니다. 우선 제품의 설계를 바탕으로 금형의 형상을 결정합니다. 설계가 완료되면 금형 제작에 필요한 소재를 선정하고, 가공 방식을 결정합니다. 금형은 주로 강철이나 알루미늄을 사용하여 제작되며, CNC 가공, 방전 가공, 연마 등의 과정을 거칩니다. 금형 제작이 완료되면, 시제품을 통해 금형의 정확성과 제품의 품질을 검증합니다. 이 과정에서 발견되는 문제점은 즉시 수정하여 최종 금형을 완성합니다.
금형의 구조와 종류
금형은 그 구조와 종류에 따라 다양한 형태를 가집니다. 금형 설계의 기본 원칙을 이해하고 적용하면 제품의 품질과 생산성을 높일 수 있습니다.
2단 금형
2단 금형은 간단한 구조로, 단일 캐비티와 코어로 구성됩니다.
이미지 출처: www.plasticmoulds.net
| 2단 금형 | |
| 구조적 특성 | 2단 금형은 고정형 반쪽과 이동형 반쪽으로 나뉘며, 고정형 반쪽에는 캐비티가, 이동형 반쪽에는 코어가 위치합니다. 금형이 열리고 닫히는 과정에서 제품이 성형됩니다. |
| 장점 | 구조가 단순하여 제작 비용이 낮고, 유지 보수가 용이합니다. 단순한 형상의 제품을 대량 생산하는 데 적합합니다. |
| 단점 | 복잡한 형상의 제품이나 다중 캐비티 제품을 성형하는 데는 제한적입니다. |
3단 금형
3단 금형은 보다 복잡한 구조로, 이동식 코어와 슬라이드 시스템을 포함하여 복잡한 형상을 성형할 수 있습니다.
이미지 출처: www.moldchina.com
| 3단 금형 | |
| 구조적 특성 | 3단 금형은 이동형 코어와 슬라이드 시스템을 포함하여 복잡한 형상을 성형할 수 있습니다. 이동형 코어는 제품의 내부 형상을 형성하며, 슬라이드 시스템은 복잡한 형상을 정확하게 성형할 수 있도록 도와줍니다. |
| 장점 | 복잡한 형상과 다중 캐비티 제품을 성형할 수 있어 다양한 제품에 적용 가능합니다. |
| 단점 | 구조가 복잡하여 제작 비용이 높고, 유지 보수가 어렵습니다. 초기 설계 단계에서 철저한 계획이 필요합니다. |
핫 러너 시스템
핫 러너 시스템은 용융된 플라스틱을 지속적으로 가열하여 유동성을 유지하는 방식입니다.
이미지 출처: www.plasticmoulds.net
| 핫 러너 시스템 | |
| 구조적 특성 | 핫 러너 시스템은 금형 내부에 히터를 내장하여 용융된 플라스틱이 항상 가열된 상태를 유지합니다. 주입구부터 각 캐비티까지 플라스틱이 가열된 상태로 흐릅니다. |
| 장점 | 러너 폐기물이 발생하지 않아 재료 낭비가 줄어들고, 주입 시간과 사이클 타임이 단축됩니다. 품질 일관성이 높아집니다. |
| 단점 | 초기 설치 비용이 높고, 유지 보수가 복잡합니다. 히터 고장 시 생산에 지장이 생길 수 있습니다. |
콜드 러너 시스템
콜드 러너 시스템은 금형 내부에서 플라스틱을 냉각하여 성형하는 방식입니다.
| 콜드 러너 시스템 | |
| 구조적 특성 | 콜드 러너 시스템은 금형 내부에서 플라스틱이 냉각되면서 각 캐비티로 흘러 들어갑니다. 주입된 플라스틱이 냉각되면서 고체화됩니다. |
| 장점 | 초기 설치 비용이 낮고, 유지 보수가 용이합니다. 구조가 단순하여 신뢰성이 높습니다. |
| 단점 | 러너 폐기물이 발생하여 재료 낭비가 생길 수 있으며, 주입 시간과 사이클 타임이 핫 러너 시스템에 비해 길어집니다. |
사출 설계의 기본 원칙
1. 재료 선택
사출 성형에서 재료 선택은 매우 중요합니다. 사용되는 재료에 따라 제품의 물리적 특성, 내구성, 및 외관이 결정됩니다.
| 열가소성 플라스틱의 종류 | |
| 폴리프로필렌(PP) | 가벼우면서도 강도가 높고, 화학적 저항성이 뛰어나 다양한 산업 분야에서 사용됩니다. |
| 폴리에틸렌(PE) | 내구성이 강하며, 특히 저밀도 폴리에틸렌(LDPE)과 고밀도 폴리에틸렌(HDPE)으로 나뉩니다. LDPE는 유연하고 투명한 특성이 있으며, HDPE는 강도와 내화학성이 뛰어납니다. |
| 폴리스티렌(PS) | 가격이 저렴하고 가공이 용이하여 일회용 용기, 장난감 등에 많이 사용됩니다. |
| 특수 재료 | |
| 폴리아미드(PA, 나일론) | 높은 기계적 강도와 내열성을 가지며, 자동차 부품과 기계 부품에 주로 사용됩니다. |
| 폴리카보네이트(PC) | 투명도와 충격 저항성이 뛰어나며, 광학 디스크, 전자 기기 외장재 등에 많이 사용됩니다. |
재료 선택 기준
- 강도와 내구성: 제품의 용도에 따라 필요한 강도와 내구성을 고려하여 재료를 선택합니다.
- 내열성: 고온에서 사용되는 제품은 내열성이 높은 재료를 선택해야 합니다.
- 가공성: 재료의 가공 용이성을 고려하여 생산성을 높일 수 있는 재료를 선택합니다.
- 비용: 재료의 가격 또한 중요한 고려 요소입니다. 경제적이고 효율적인 재료를 선택하여 전체 생산 비용을 줄입니다.
2. 벽 두께와 균일성
제품의 벽 두께는 사출 성형에서 중요한 요소입니다. 벽 두께가 균일하지 않으면 냉각 과정에서 수축률 차이로 인해 변형이 발생할 수 있습니다. 균일한 벽 두께는 냉각 속도를 일정하게 유지하여 변형과 수축을 최소화하고, 제품의 구조적 강도를 유지하면서도 재료 낭비를 줄여줍니다. 적절한 벽 두께는 충진 효율성을 높여 너무 두꺼운 벽으로 인한 충진 시간 증가나 너무 얇은 벽으로 인한 충진 불량을 방지합니다. 복잡한 형상에서는 벽 두께를 단계적으로 변화시켜 균일한 냉각을 유도하고, 두꺼운 벽 대신 얇은 벽과 보강 리브를 사용하여 구조적 강도를 높이고 냉각 시간을 줄입니다.
3. 리브와 보스 설계
러너와 스프루는 용융된 플라스틱이 금형 내부로 흐르는 통로를 형성합니다. 스프루의 직경은 용융 플라스틱의 흐름을 최적화할 수 있도록 적절하게 선택해야 합니다. 스프루의 길이는 짧을수록 충진 시간이 단축되지만, 금형 구조에 따라 적절한 길이를 설정해야 합니다. 러너는 스프루에서 분기되어 각 캐비티로 흐르는 역할을 합니다. 러너의 직경은 적절하게 설계되어야 하며, 길이와 형태는 균일한 유동을 보장하고 불필요한 재료 낭비를 줄일 수 있도록 신중히 설계해야 합니다.
4. 사출 후크 설계
사출 후크는 제품의 결합과 고정을 위해 사용되며, 구조적 강도와 기능성을 높이는 중요한 요소입니다.
| 후크의 종류 | |
| 일반 후크 | 단순한 구조로, 제품의 두 부위를 쉽게 결합할 수 있습니다. |
| 스냅 후크 | 일회용 결합이나 임시 고정에 적합하며, 설치와 제거가 용이합니다. |
| 클립 후크 | 반복적인 결합과 분리를 위한 후크로, 내구성이 중요합니다. |
후크 설계 원칙
- 후크의 두께와 길이: 후크의 두께와 길이는 결합력과 제품의 용도에 맞춰 설계해야 합니다. 일반적으로 후크의 두께는 벽 두께의 0.6배에서 1배 사이로 설계합니다.
- 후크의 각도: 후크의 각도는 결합의 용이성과 고정력을 결정합니다. 30도에서 45도의 각도가 일반적으로 사용됩니다.
- 응력 분산: 후크가 결합될 때 응력이 집중되지 않도록 리브와 같은 보강 구조를 함께 설계합니다.
금형 설계
금형의 구조와 구성 요소
금형은 사출 성형 공정의 핵심 도구로, 그 구조와 구성 요소는 제품의 성형 품질에 직접적인 영향을 미칩니다.
| 금형의 기본 구조 | |
| 고정형 반쪽 | 사출기 측에 고정되어 있는 부분으로, 제품의 외형을 형성합니다. |
| 이동형 반쪽 | 금형이 열리고 닫히는 과정에서 이동하는 부분으로, 제품의 내부 형상을 형성합니다. |
| 캐비티와 코어 | 캐비티는 제품의 외부 형상을, 코어는 내부 형상을 형성하는 부분입니다. |
| 금형의 주요 구성 요소 | |
| 게이트 | 용융된 플라스틱이 금형 내부로 주입되는 통로입니다. |
| 러너 | 스프루에서 용융 플라스틱을 각 캐비티로 분배하는 통로입니다. |
| 스프루 | 사출기의 노즐에서 금형으로 플라스틱을 주입하는 주요 통로입니다. |
| 냉각 채널 | 금형 내부에서 냉각수를 순환시켜 제품을 빠르게 냉각시키는 역할을 합니다. |
1. 게이트 설계
게이트는 용융된 플라스틱이 금형 내부로 주입되는 통로입니다. 게이트의 크기와 위치는 매우 중요합니다. 게이트가 너무 작으면 충진 불량이 발생하고, 너무 크면 게이트 마크가 남아 제품의 외관을 해칠 수 있습니다. 따라서 게이트는 충진을 원활하게 하고 제품의 수축과 변형을 최소화할 수 있는 지점에 설정해야 합니다.
| 게이트의 종류 | |
| 사이드 게이트 | 제품 측면에 위치하여 균일한 충진이 가능합니다. |
| 다이렉트 게이트 | 제품의 두꺼운 부분에 직접 연결되어, 빠르고 효율적인 충진이 가능합니다. |
| 서브마린 게이트 | 제품 내부에 위치하여 외관에 영향을 미치지 않습니다. |
| G 게이트 | 고난이도 제품에 사용되며, 충진 효율성이 높습니다. |
| 핀포인트 게이트 | 작은 제품이나 정밀 제품에 적합합니다. |
2. 러너와 스프루 설계
러너와 스프루는 용융된 플라스틱이 금형 내부로 흐르는 통로를 형성합니다. 스프루 설계에서 직경은 용융 플라스틱의 흐름을 최적화하도록 적절히 선택해야 하며, 길이는 짧을수록 충진 시간이 단축되지만 금형 구조에 따라 적절하게 설정해야 합니다. 러너 설계에서는 스프루에서 분기되어 각 캐비티로 흐르는 러너의 직경을 적절히 설계하고, 길이와 형태는 균일한 유동을 보장하며 불필요한 재료 낭비를 줄일 수 있도록 신중히 설계해야 합니다.
3. 냉각 시스템 설계
냉각 시스템은 사출 성형에서 제품의 품질과 생산성을 결정짓는 중요한 요소입니다. 냉각 채널 설계에서 채널의 위치는 제품의 두꺼운 부분을 중심으로 배치하여 균일한 냉각을 유도하고, 채널의 크기와 형태는 냉각 효율을 극대화하도록 설정해야 합니다. 냉각 시간 최적화를 위해 효과적인 냉각 시스템을 통해 냉각 시간을 최소화하여 전체 생산성을 높이고, 균일한 냉각을 통해 제품의 수축과 변형을 줄여 품질을 향상시킬 수 있습니다. 이러한 설계를 통해 사출 성형 제품의 품질을 높이고 생산성을 극대화할 수 있습니다. 사출 설계 가이드를 통해 각 단계에서의 주요 요소와 설계 방법을 체계적으로 이해하고 적용하면, 높은 품질의 제품을 효율적으로 생산할 수 있을 것입니다.
최적화와 시뮬레이션
사출 성형 시뮬레이션 도구
사출 성형 시뮬레이션 도구는 설계 단계에서 제품과 금형의 문제를 예측하고, 최적의 설계 방안을 도출하는 데 유용합니다. 대표적인 시뮬레이션 도구로는 Moldflow, Moldex3D, Simpoe-Mold 등이 있습니다. 이들 도구는 충진, 냉각, 수축 등의 과정을 시뮬레이션하여 잠재적인 결함을 미리 파악할 수 있게 해줍니다. 이를 통해 설계 초기 단계에서 문제를 해결하여 시간과 비용을 절감할 수 있습니다.
시뮬레이션을 통한 설계 최적화
시뮬레이션을 통해 얻은 데이터를 바탕으로 설계를 최적화할 수 있습니다. 예를 들어, 시뮬레이션 결과 특정 부위에서 충진 불량이 발생하는 경우, 게이트 위치나 크기를 조정하여 문제를 해결할 수 있습니다. 또한, 냉각 시간과 수축률을 예측하여 금형 설계를 수정함으로써 제품의 품질을 향상시킬 수 있습니다. 시뮬레이션을 통한 설계 최적화는 불량률을 낮추고, 생산성을 높이는 데 큰 도움이 됩니다.
