서론
금형 냉각 설계의 중요성
금형 냉각 설계는 제조 공정에서 매우 중요한 부분을 차지합니다. 금형 내에서 플라스틱이나 금속이 빠르게 고체화되고 제품의 품질이 유지되려면 효과적인 냉각이 필요합니다. 적절한 냉각이 이루어지지 않으면 제품의 수축, 변형, 표면 결함 등의 문제가 발생할 수 있습니다. 이러한 결함은 생산 효율성을 떨어뜨리고 비용을 증가시키므로, 금형 냉각 설계는 제품의 품질과 생산성을 높이는 데 필수적입니다.

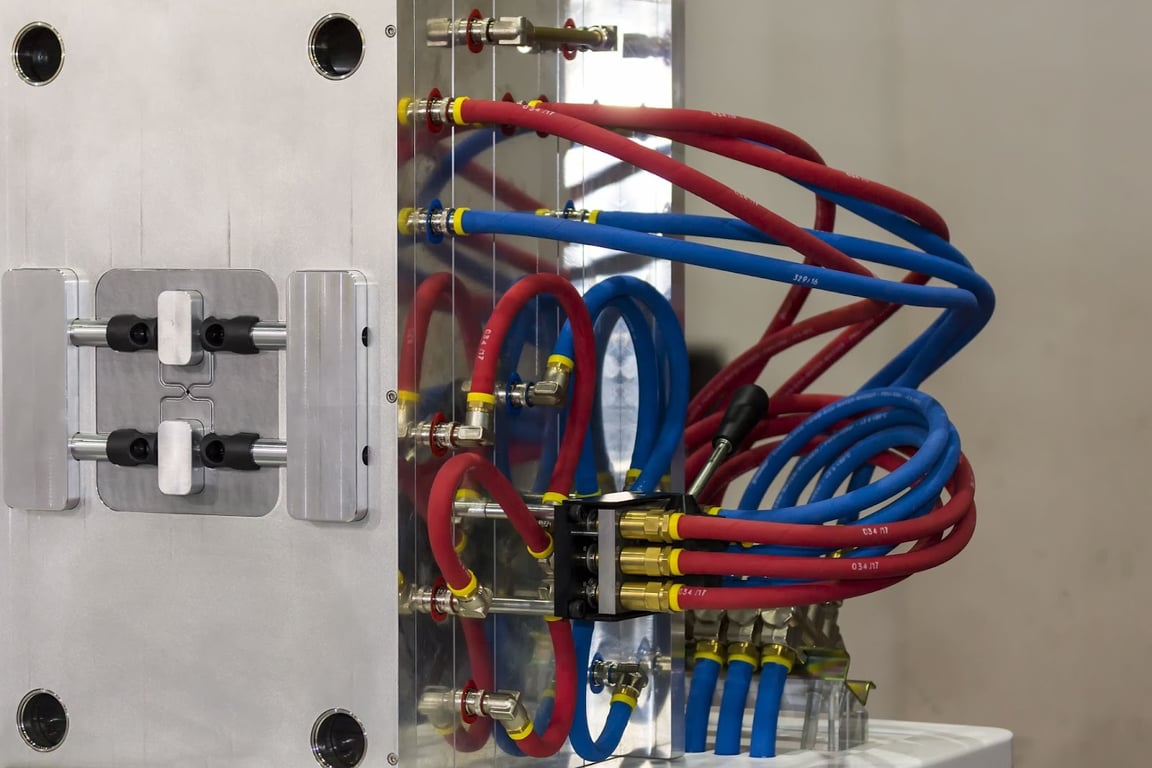

금형 냉각의 기본 원리
이미지출처: fictiv
금형 냉각의 기본 원리는 열전달입니다. 금형 내의 뜨거운 재료가 고체화되는 동안, 열은 금형을 통해 냉각수나 다른 냉각 매체로 전달됩니다. 이 과정에서 열전달 속도를 최대화하고 금형 온도를 균일하게 유지하는 것이 핵심입니다. 열전달 속도를 높이기 위해 금형 내의 냉각 회로는 최적화되어야 하며, 이를 위해 다양한 냉각 방식과 설계 기법이 활용됩니다.
냉각 회로 설계의 기초
냉각 회로 설계의 필요성
냉각 회로 설계는 금형 내의 열을 효과적으로 분산시키기 위해 필수적입니다. 냉각 회로가 잘 설계되지 않으면 특정 부위에 열이 집중되어 제품의 품질이 저하될 수 있습니다. 냉각 회로는 금형 전체에 걸쳐 균일한 냉각을 제공하여 제품의 변형을 최소화하고, 생산 시간을 단축하며, 금형의 수명을 연장합니다.
주요 고려 사항
냉각 회로를 설계할 때 고려해야 할 사항은 다음과 같습니다:
- 금형 재질: 금형의 재질에 따라 열전도율이 달라지므로, 재질 특성에 맞춘 냉각 설계가 필요합니다.
- 냉각수의 흐름: 냉각수의 흐름 방향과 속도는 열전달 효율에 큰 영향을 미칩니다.
- 냉각수 온도: 입수 온도와 출수 온도의 차이를 최소화하여 안정적인 냉각을 유지해야 합니다.
- 열 부하 분포: 금형 내에서 열이 발생하는 부위와 그 강도를 파악하여 효율적인 냉각 회로를 설계합니다.
냉각 방식의 종류
드릴 구멍 방식
드릴 구멍 방식은 금형에 직접 구멍을 뚫어 냉각수를 통과시키는 방식입니다. 이 방식은 간단하고 경제적이지만, 복잡한 구조의 금형에는 적용하기 어려울 수 있습니다. 드릴 구멍 방식은 열전달 면적이 제한적이기 때문에, 주로 간단한 금형에 사용됩니다.
냉각 플러그 방식
냉각 플러그 방식은 금형 내부에 냉각 플러그를 삽입하여 열전달을 촉진하는 방식입니다. 이 방식은 드릴 구멍 방식보다 복잡하지만, 열전달 효율이 높아 복잡한 금형에도 효과적입니다. 플러그의 재질과 크기를 조절하여 냉각 성능을 최적화할 수 있습니다.
분류 방식
분류 방식은 금형 내부를 여러 구역으로 나누어 각 구역에 맞춤형 냉각을 제공하는 방식입니다. 이 방식은 금형의 복잡한 형상에도 적용 가능하며, 각 구역의 열 부하에 따라 냉각을 조절할 수 있어 효율적입니다.
차단판 방식
차단판 방식은 금형 내부에 차단판을 설치하여 냉각수의 흐름을 제어하는 방식입니다. 이 방식은 냉각수의 경로를 최적화하여 열전달을 극대화할 수 있습니다. 차단판의 위치와 크기를 조절하여 금형 내의 균일한 냉각을 도모합니다.
가는 코어 냉각
가는 코어 냉각은 금형의 좁은 부위나 얇은 부분에 적용되는 냉각 방식입니다. 이 방식은 냉각수의 유속을 높이고, 열전달 면적을 넓혀 효과적인 냉각을 제공합니다. 특히, 복잡한 형상의 금형에 적합합니다.
냉각 조건의 설정
입수 온도
입수 온도는 금형 냉각의 효율성에 큰 영향을 미칩니다. 입수 온도가 낮을수록 열전달이 빠르게 이루어지지만, 너무 낮은 온도는 금형의 수명을 단축시킬 수 있습니다. 따라서 적절한 입수 온도를 설정하는 것이 중요합니다.
유속 설정
유속은 냉각수의 흐름 속도로, 열전달 효율에 직접적인 영향을 미칩니다. 유속이 너무 빠르면 냉각수와 금형 사이의 접촉 시간이 짧아져 열전달 효율이 떨어질 수 있습니다. 반대로, 유속이 너무 느리면 냉각 효과가 감소할 수 있습니다. 적절한 유속 설정이 필요합니다.
냉각 라인의 압력 강하
냉각 라인의 압력 강하는 냉각수의 흐름을 제어하는 데 중요한 요소입니다. 압력 강하가 크면 냉각수의 유속이 감소하여 냉각 효율이 떨어질 수 있습니다. 따라서 냉각 라인의 압력 강하를 최소화하는 설계가 필요합니다.
냉각 회로 설계 시 고려사항
이미지출처: ptonline
냉각수관의 지름
냉각수관의 지름은 열전달 면적과 냉각수의 유속에 영향을 미칩니다. 지름이 너무 작으면 유속이 빨라져 열전달 효율이 떨어질 수 있고, 지름이 너무 크면 냉각수의 유속이 느려져 냉각 효과가 감소할 수 있습니다. 적절한 지름을 선택해야 합니다.
냉각수관의 피치 및 위치
냉각수관의 피치와 위치는 금형 내의 열 분포와 직접적인 관련이 있습니다. 피치가 너무 좁으면 냉각수관 사이의 열전달이 효율적이지 않을 수 있고, 피치가 너무 넓으면 냉각 효과가 균일하지 않을 수 있습니다. 적절한 피치와 위치를 설정해야 합니다.
냉각수관의 길이와 수량
냉각수관의 길이와 수량은 열전달 면적과 냉각 효율에 영향을 미칩니다. 길이가 너무 짧으면 냉각 효과가 부족할 수 있고, 너무 길면 압력 강하가 커질 수 있습니다. 적절한 길이와 수량을 결정해야 합니다.
냉각수의 누수를 방지하는 방법
냉각수의 누수는 금형의 수명과 냉각 효율에 영향을 미칩니다. 냉각수의 누수를 방지하기 위해서는 냉각수관의 연결부위를 철저히 검사하고, 적절한 밀폐 재료를 사용해야 합니다. 또한, 정기적인 점검과 유지보수가 필요합니다.
냉각 부품 및 요소

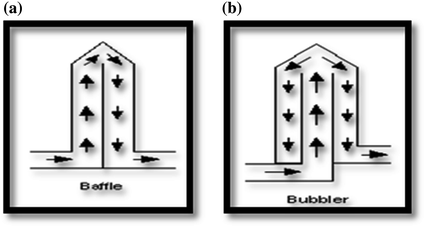

배플과 버블러(Baffles and Bubblers)
이미지출처: springer
배플과 버블러는 금형 내에서 냉각수를 효율적으로 분산시키기 위해 사용되는 부품입니다. 배플은 냉각수의 흐름을 제어하여 금형 내의 열 분포를 균일하게 만들고, 버블러는 냉각수의 유동을 촉진하여 열전달 효율을 높입니다.
인서트의 활용
인서트는 금형 내의 특정 부위에 삽입되어 열전달을 촉진하는 요소입니다. 인서트는 금형의 복잡한 형상이나 열 부하가 집중되는 부위에 효과적으로 사용할 수 있으며, 금형의 전체적인 냉각 효율을 높이는 데 중요한 역할을 합니다.
첨단 냉각 기술
자동 최적 설계 기술
자동 최적 설계 기술은 컴퓨터 소프트웨어를 이용하여 금형의 냉각 회로를 최적화하는 기술입니다. 이 기술은 금형의 형상과 열 부하를 분석하여 가장 효율적인 냉각 회로를 설계하며, 냉각 효율을 극대화하고 생산성을 높이는 데 기여합니다.
워터젯 냉각
워터젯 냉각은 고압의 물을 사용하여 금형을 빠르게 냉각하는 방식입니다. 이 방식은 열전달 속도가 매우 빠르고, 금형의 표면을 균일하게 냉각할 수 있어 고품질의 제품을 생산하는 데 효과적입니다.
간접 냉각 방식
간접 냉각 방식은 냉각수를 금형의 외부에서 순환시켜 열을 제거하는 방식입니다. 이 방식은 금형의 구조에 큰 변화를 주지 않으면서도 효율적인 냉각을 제공할 수 있어 널리 사용됩니다.
히트 파이프를 활용한 간접 냉각
히트 파이프는 열전달이 빠른 금속 파이프를 사용하여 열을 효과적으로 분산시키는 기술입니다. 히트 파이프를 활용한 간접 냉각은 금형의 특정 부위에 집중된 열을 빠르게 제거하여 제품의 품질을 유지하고, 금형의 수명을 연장하는 데 도움이 됩니다.
