구배(기울기)란 무엇인가?
구배의 정의와 기초 개념 소개
구배(기울기)는 직선의 경사 정도를 나타내는 수치로, 일반적으로 수직 변화량을 수평 변화량으로 나눈 비율로 표현됩니다. 수학적으로 구배는 Δy/Δx로 나타낼 수 있습니다. 이 개념은 수학뿐만 아니라 다양한 분야에서 중요한 역할을 합니다.
구배는 특히 기하학과 삼각함수에서 중요한 역할을 합니다. 기울기는 직선의 경사도와 방향을 결정하며, 이를 통해 다양한 구조물의 설계와 분석이 가능합니다. 예를 들어, 도로의 경사도를 계산할 때 구배를 사용하여 차량의 안정성과 주행 편의성을 확보합니다.
구배가 중요한 이유
구배는 건설, 토목, 도로 설계 등에서 중요한 역할을 합니다. 건설 현장에서 구배를 정확히 계산하지 않으면 구조물의 안정성이 저하되고, 안전사고가 발생할 수 있습니다. 도로 설계에서는 구배를 통해 차량의 안전한 주행을 도모합니다. 도로의 경사도가 너무 급하면 차량의 제동 거리가 길어지고, 반대로 경사도가 너무 완만하면 배수가 원활하지 않아 도로가 침수될 수 있습니다.
또한, 토목 분야에서는 배수 시스템의 설계 시 구배를 정확히 계산하여 물의 흐름을 원활하게 합니다. 기계 장비 설치 시에도 구배를 고려하여 장비의 안정성을 확보하고, 효율적인 운영이 가능하도록 합니다. 이러한 이유로 구배 계산은 다양한 분야에서 필수적인 요소로 작용합니다.
구배 계산의 기본 원리
구배의 단위와 표현 방법
구배는 다양한 방식으로 표현될 수 있습니다. 각 분야나 상황에 따라 적절한 표현 방식을 선택하는 것이 중요합니다.
| 비율 | 1:100 | 수직:수평 |
| 퍼센트 | 1% | 수직 변화/수평 변화 * 100 |
| 각도 | 0.57° | 아크탄젠트 사용 |
| 소수 | 0.01 | 수직 변화/수평 변화 |
구배 계산의 기본 수학적 원리 설명 (삼각 함수, 비율 등)

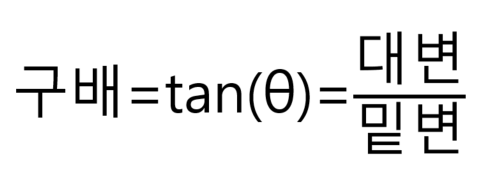

구배 계산은 기본적으로 삼각함수와 비율을 이용합니다. 구배를 구할 때 가장 많이 사용되는 공식은 삼각함수의 탄젠트 함수입니다. 탄젠트는 직각삼각형에서 반대변의 길이를 인접변의 길이로 나눈 값으로 정의됩니다. 이를 이용해 구배를 계산할 수 있습니다.
여기서 θ는 직선이 수평선과 이루는 각도입니다. 이러한 원리를 통해 구배를 정확히 계산할 수 있으며, 이는 건설, 토목, 도로 설계 등 다양한 분야에서 필수적인 계산 방법입니다.
구배를 계산하기 위한 공식 소개

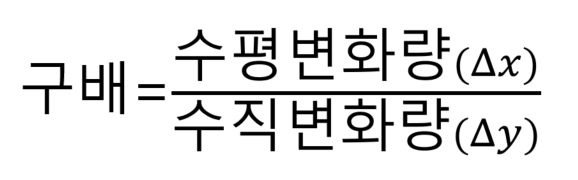

구배를 계산하는 공식은 다양하지만, 가장 기본적인 공식은 다음과 같습니다.
이 공식은 직선의 두 점 (x1,y1)과 (x2,y2)의 좌표를 알 때 유용합니다. 두 점 사이의 수직 변화량과 수평 변화량을 구한 후, 이를 이용해 구배를 계산할 수 있습니다.

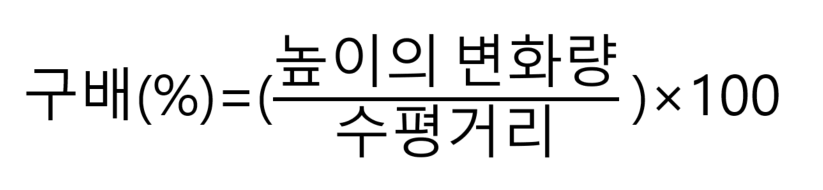

또한, 도로 설계나 건설 현장에서 주로 사용하는 구배 계산 공식은 다음과 같습니다.
이 공식은 구배를 백분율로 표현하여 이해하기 쉽게 합니다. 예를 들어, 10%의 구배는 수평 거리 100m당 높이가 10m 증가하는 것을 의미합니다.
실제 적용 사례
도로 설계에서의 구배 계산
도로 설계에서 구배 계산은 매우 중요합니다. 도로의 경사도는 차량의 안전한 주행과 직결되기 때문에 정확한 구배 계산이 필요합니다. 도로의 구배를 잘못 계산하면 제동 거리 증가, 차량 전복, 도로 침수 등의 문제가 발생할 수 있습니다.
도로 설계 시 구배를 계산하는 방법은 다양하지만, 기본적으로 도로의 수직 변화량과 수평 거리 비율을 이용합니다. 또한, 도로의 경사도는 도로의 종류와 차량의 속도에 따라 달라집니다. 고속도로의 경우, 구배를 완만하게 설계하여 차량의 주행 안정성을 확보하고, 도시 내 도로는 급격한 구배를 허용하여 공간 효율성을 높입니다.
건물 배수 시스템 설계 시 구배의 역할
건물 배수 시스템에서도 구배 계산이 중요한 역할을 합니다. 배수 시스템의 구배를 잘못 설계하면 물이 원활하게 흐르지 않아 건물 내부나 주변에 침수가 발생할 수 있습니다. 배수 시스템의 구배는 물의 흐름을 원활하게 하여 배수 효과를 극대화하는 데 필수적입니다.
배수 시스템 설계 시, 구배는 일반적으로 1%에서 2% 사이로 설정됩니다. 이는 배수관이 매 1m 이동할 때마다 1cm에서 2cm의 높이 변화를 의미합니다. 이러한 구배를 통해 물이 자연스럽게 흐르도록 하여 배수 시스템의 효율성을 높일 수 있습니다.
기계 장비 설치 시 고려해야 할 구배
기계 장비 설치 시에도 구배 계산은 중요한 요소입니다. 장비의 안정성을 확보하고, 효율적인 작동을 위해서는 적절한 구배를 고려해야 합니다. 예를 들어, 기계 장비가 설치된 바닥의 구배가 너무 크면 장비가 불안정해져 사고가 발생할 수 있습니다.
또한, 기계 장비의 배수 시스템이나 유체 흐름을 고려할 때도 구배 계산이 필요합니다. 적절한 구배를 통해 장비 내부의 유체가 원활하게 흐르도록 하여 장비의 성능을 최적화할 수 있습니다. 이러한 이유로 기계 장비 설치 시 구배 계산은 필수적인 요소로 작용합니다.
구배 계산을 위한 도구와 소프트웨어
구배 계산에 유용한 도구 및 소프트웨어 소개
구배 계산을 위해 다양한 도구와 소프트웨어가 사용됩니다. 전통적으로는 수학적 계산을 통해 구배를 구했으나, 현대에는 더 정확하고 신속한 계산을 위해 다양한 도구와 소프트웨어가 사용됩니다. 대표적인 구배 계산 도구로는 측량기, 레벨기, 각도기 등이 있으며, 소프트웨어로는 AutoCAD, Civil 3D, MATLAB 등이 있습니다.
AutoCAD와 Civil 3D는 건설 및 토목 공사에서 자주 사용되는 소프트웨어로, 구배 계산을 포함한 다양한 설계 작업을 효율적으로 수행할 수 있습니다. MATLAB은 수학적 계산과 모델링에 강점을 가진 소프트웨어로, 복잡한 구배 계산을 정확하게 수행할 수 있습니다.
모바일 앱을 통해 구배 계산이 가능합니다. 스마트폰의 센서를 활용한 구배 측정 앱들이 있습니다. 현장에서 빠르게 개략적인 구배를 측정할 때 유용합니다. Clinometer (iOS/Android)는 간단한 경사 측정기 기능을 제공하며, 다양한 측정 모드를 지원합니다. iHandy Level (iOS)는 수평계와 구배 측정 기능을 갖추고 있어 DIY 프로젝트에 적합합니다. Bubble Level (Android)는 다양한 각도 측정 기능을 제공하여 현장에서 신속하게 구배를 측정할 수 있습니다.
각 도구의 장단점 비교
각 도구와 소프트웨어는 고유한 장단점을 가지고 있습니다. 측량기는 현장에서 간단하고 빠르게 구배를 측정할 수 있지만, 정확도는 사용자 경험에 따라 다를 수 있습니다. 레벨기는 높은 정확도를 제공하지만, 사용이 번거로울 수 있습니다. 각도기는 간편하고 직관적으로 사용할 수 있지만, 큰 구배를 측정할 때는 한계가 있을 수 있습니다.
소프트웨어 측면에서는 AutoCAD와 Civil 3D는 정밀한 설계 작업을 지원하며, 사용자 친화적인 인터페이스를 제공합니다. 그러나 초기 학습 곡선이 가파를 수 있으며, 고가의 비용이 발생할 수 있습니다. MATLAB은 복잡한 계산과 모델링에 뛰어나지만, 사용이 복잡하고 전문 지식이 필요할 수 있습니다.
이러한 도구와 소프트웨어의 장단점을 고려하여 상황에 맞는 적절한 도구를 선택하는 것이 중요합니다.
구배 계산 시 유의할 점
정확한 구배 계산을 위해 고려해야 할 요소들
정확한 구배 계산을 위해서는 여러 요소를 고려해야 합니다. 첫째, 측정 도구의 정확도와 상태를 확인해야 합니다. 도구가 정확하지 않거나 상태가 좋지 않으면 구배 계산 결과가 부정확해질 수 있습니다. 둘째, 환경 조건을 고려해야 합니다. 바람, 온도, 습도 등 환경 조건이 구배 계산에 영향을 미칠 수 있습니다. 셋째, 측정 위치의 평탄도를 확인해야 합니다. 측정 위치가 고르지 않으면 구배 계산 결과가 왜곡될 수 있습니다. 넷째, 여러 번 측정을 통해 평균값을 구하는 것이 좋습니다. 여러 번 측정하여 평균값을 구하면 더 정확한 구배 계산 결과를 얻을 수 있습니다.
구배 계산 오류로 인한 문제 사례와 해결책
구배 계산 오류는 다양한 문제를 초래할 수 있습니다. 예를 들어, 도로 설계 시 구배 계산 오류로 인해 차량 주행 중 안전사고가 발생할 수 있습니다. 또한, 건물 배수 시스템의 구배 계산 오류는 침수 문제를 유발할 수 있습니다.
이러한 문제를 방지하기 위해서는 구배 계산 시 정확한 도구와 소프트웨어를 사용하고, 측정 결과를 여러 번 확인하는 것이 중요합니다. 또한, 전문가의 검토를 받아 구배 계산 결과를 검증하는 것도 좋은 방법입니다. 이러한 방법을 통해 구배 계산 오류를 최소화하고, 안전하고 효율적인 설계를 할 수 있습니다.
