[제조백과] 공작 기계 종류 알아보기

바로발주

|

2024-08-05

목차

    공작 기계의 개요

    공작 기계의 정의

    공작 기계는 금속, 목재, 플라스틱 등 다양한 재료를 가공하는 데 사용되는 기계를 말합니다. 주로 절삭, 연삭, 성형 등의 가공 공정을 통해 원하는 형태와 치수를 갖춘 제품을 생산합니다. 공작 기계는 제조업의 핵심 요소로, 현대 산업 전반에 걸쳐 광범위하게 활용됩니다. 이러한 기계는 높은 정밀도와 반복성을 요구하며, 컴퓨터 수치 제어(CNC) 기술의 도입으로 더욱 발전하였습니다.



    공작 기계의 역사적 배경

    공작 기계의 역사는 인류의 제조 기술 발전과 밀접하게 연결되어 있습니다. 초기에는 단순한 수공구로 시작된 공작 기계는 산업 혁명을 거치면서 급격히 발전하였습니다. 18세기 말에서 19세기 초에 걸쳐 증기 기관의 발명과 함께 공작 기계도 크게 발전하였으며, 금속 가공을 위한 다양한 기계가 등장했습니다. 20세기에는 전기 모터와 전자 기술이 도입되면서 공작 기계의 성능과 정밀도가 더욱 향상되었습니다. 최근에는 컴퓨터와 소프트웨어의 발전으로 CNC 공작 기계가 보편화되었고, 자동화와 로봇 기술이 결합되면서 공작 기계는 한층 더 정교하고 효율적으로 변모하였습니다.



    공작 기계의 주요 용도

    공작 기계는 자동차, 항공우주, 전자, 건설, 의료 등 다양한 산업 분야에서 핵심적인 역할을 합니다. 금속 절삭을 통해 자동차 엔진 부품을 제조하거나, 정밀한 드릴링을 통해 항공기 부품을 생산하는 등 그 용도는 매우 다양합니다. 또한, 목재 가공기계나 플라스틱 성형기계 등 특정 재료를 가공하는 데 특화된 기계들도 공작 기계의 범주에 포함됩니다. 이를 통해 다양한 산업 제품의 품질과 생산성을 높이는 데 기여하고 있습니다.







    공작 기계의 분류

    분류 기계 종류 설명
    절삭 기계 선반 (Lathe) 회전하는 원형 공작물을 절삭 공구로 가공
    밀링 머신 (Milling Machine) 회전하는 절삭 공구로 고정된 공작물을 가공
    드릴링 머신 (Drilling Machine) 회전하는 드릴 비트로 공작물에 구멍을 뚫음
    보링 머신 (Boring Machine) 기존의 구멍을 확장하거나 정밀하게 가공
    연삭 기계 표면 연삭기 (Surface Grinder) 회전하는 연삭 휠로 공작물의 표면을 평탄하게 가공
    원통 연삭기 (Cylindrical Grinder) 원통형 공작물을 연삭
    공구 연삭기 (Tool Grinder) 절삭 공구를 재연삭하거나 새로운 공구를 제작
    성형 기계 프레스 머신 (Press Machine) 공작물을 눌러서 성형하거나 절단
    판금 기계 (Sheet Metal Machine) 금속 판재를 절단하거나 절곡
    기타 기계 방전 가공기 (EDM) 전기 방전으로 금속을 가공
    레이저 가공기 (Laser Cutting Machine) 레이저 빔으로 공작물을 절단하거나 표면을 가공



    1. 절삭 기계

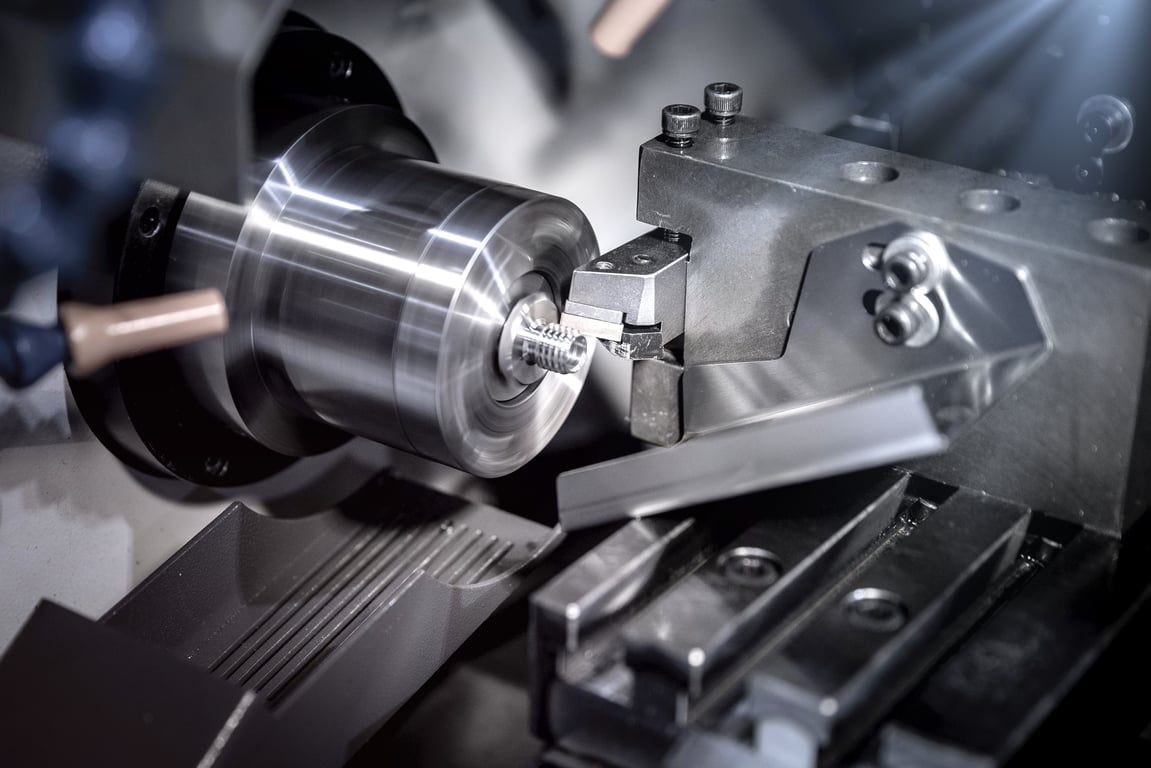

    선반 (Lathe)

    선반은 회전하는 원형 공작물을 절삭 공구를 사용해 가공하는 기계입니다. 주로 원통형 부품을 제작하는 데 사용되며, 나사산, 원통형 축, 링 등의 제품을 만들 수 있습니다. 선반은 일반 선반과 CNC 선반으로 구분됩니다. 일반 선반은 수동으로 공구를 조작하여 가공하지만, CNC 선반은 컴퓨터 프로그램을 통해 자동으로 정밀한 가공을 수행합니다. CNC 선반은 특히 대량 생산에 유리하며, 반복적인 작업에서도 높은 정밀도와 일관성을 유지할 수 있습니다. 또한, CNC 선반은 복잡한 형상의 부품도 손쉽게 가공할 수 있어 현대 제조업에서 널리 사용됩니다.

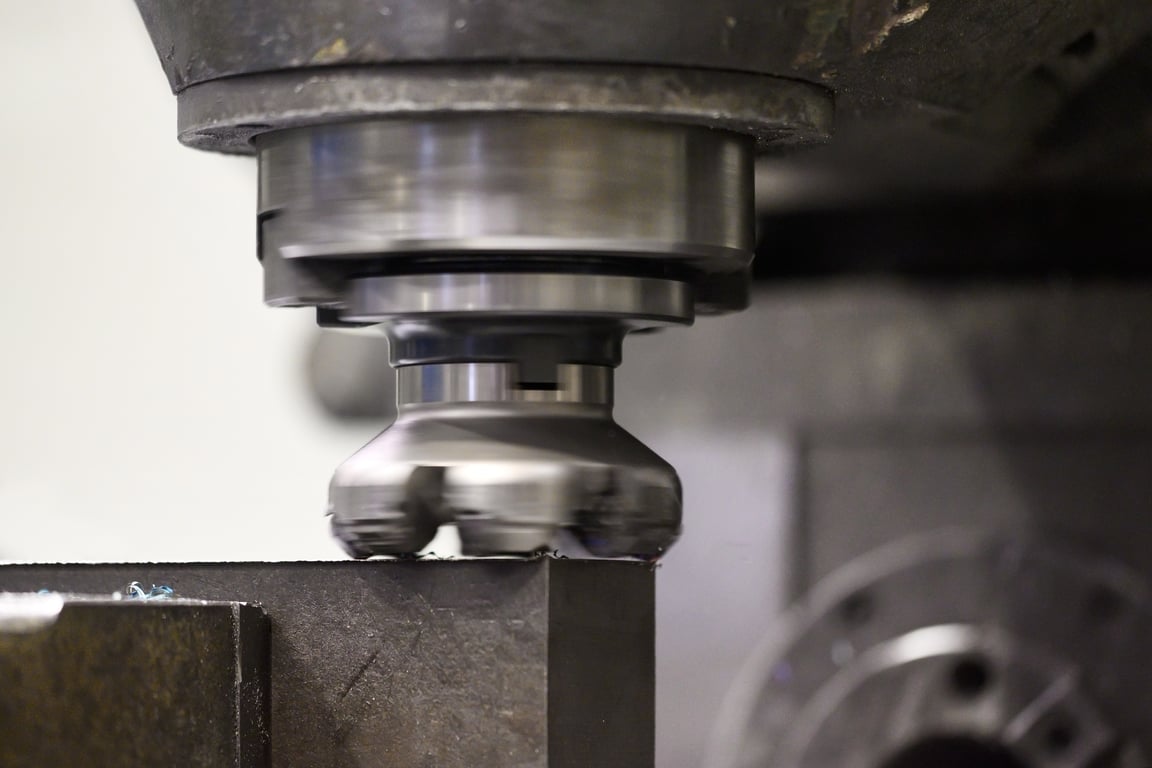

    밀링 머신 (Milling Machine)

    밀링 머신은 회전하는 절삭 공구를 사용해 고정된 공작물을 가공하는 기계입니다. 주로 평면, 홈, 기어 등 다양한 형상의 부품을 가공하는 데 사용됩니다. 밀링 머신은 일반 밀링 머신과 CNC 밀링 머신으로 나눌 수 있습니다. 일반 밀링 머신은 작업자가 직접 공구를 조작하여 가공하지만, CNC 밀링 머신은 컴퓨터 프로그램을 통해 자동으로 정밀한 가공을 수행합니다. CNC 밀링 머신은 특히 복잡한 형상의 부품을 정밀하게 가공하는 데 뛰어난 성능을 발휘합니다. 다양한 축 방향으로 공구를 이동시켜 여러 면을 동시에 가공할 수 있어 효율적인 작업이 가능합니다.

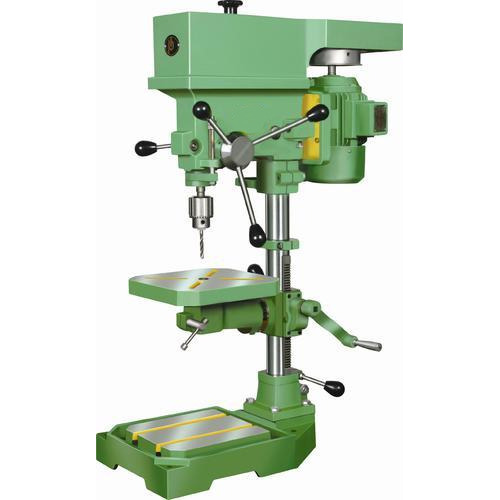

    드릴링 머신 (Drilling Machine)

    이미지 출처: IndiaMart

    드릴링 머신은 회전하는 드릴 비트를 사용해 공작물에 구멍을 뚫는 기계입니다. 주로 금속, 목재, 플라스틱 등의 재료에 구멍을 뚫는 작업에 사용됩니다. 드릴링 머신은 직립형, 래디얼형 등 다양한 형태가 있으며, 각각의 형태는 특정 작업에 적합합니다. 예를 들어, 직립 드릴링 머신은 직선적이고 깊은 구멍을 뚫는 데 적합하고, 래디얼 드릴링 머신은 넓은 작업 범위를 커버할 수 있어 큰 공작물에 유리합니다. CNC 드릴링 머신은 자동으로 정밀한 위치에 구멍을 뚫을 수 있으며, 다중 구멍을 한 번에 가공할 수 있어 생산성이 높습니다.

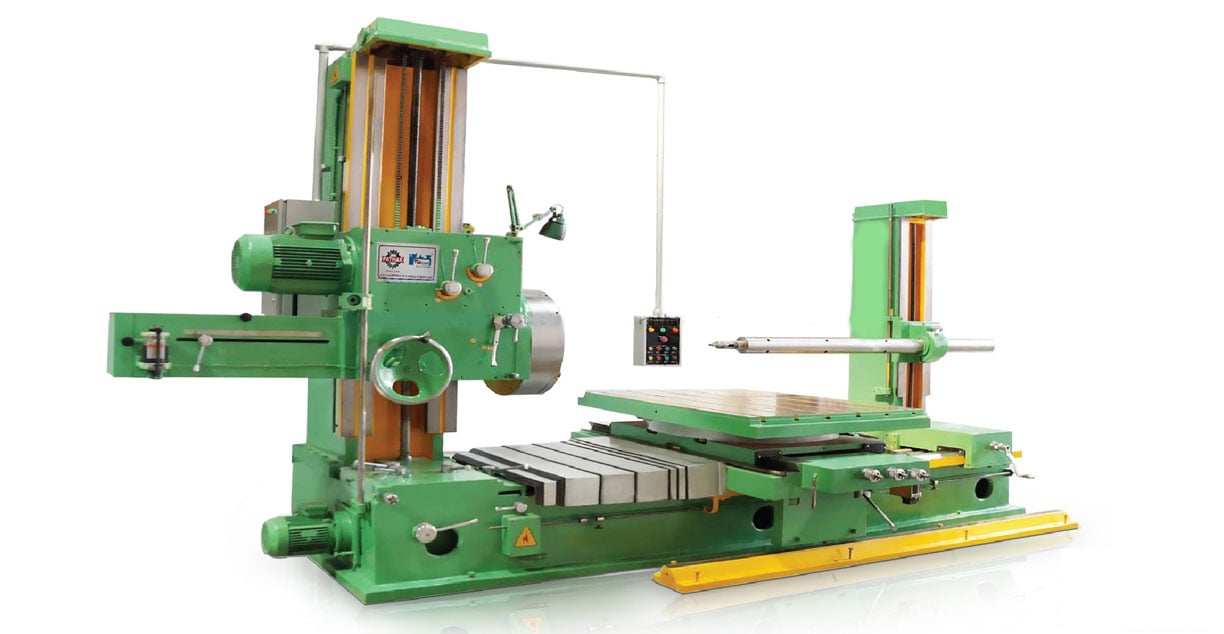

    보링 머신 (Boring Machine)

    이미지 출처: tlpathakgroup

    보링 머신은 기존의 구멍을 확장하거나 정밀하게 가공하는 데 사용되는 기계입니다. 주로 대형 공작물의 내부를 가공하는 데 사용되며, 수평형 보링 머신과 수직형 보링 머신이 있습니다. 수평형 보링 머신은 긴 공작물이나 대형 부품을 가공하는 데 적합하며, 수직형 보링 머신은 깊은 구멍을 뚫는 데 유리합니다. CNC 보링 머신은 고정밀 가공을 위해 컴퓨터 프로그램을 통해 제어되며, 복잡한 형상의 내부 가공을 정밀하게 수행할 수 있습니다. 보링 머신은 특히 자동차 엔진 블록, 항공기 부품 등 고도의 정밀도가 요구되는 대형 부품 가공에 널리 사용됩니다.



    2. 연삭 기계

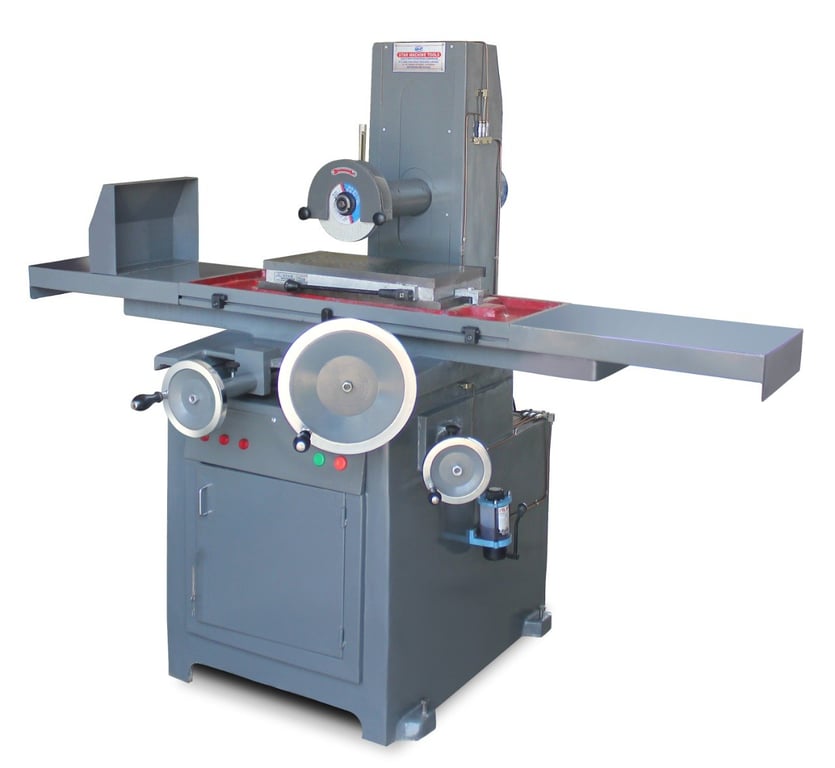

    표면 연삭기 (Surface Grinder)

    이미지 출처: IndiaMart

    표면 연삭기는 회전하는 연삭 휠을 사용해 공작물의 표면을 평탄하게 가공하는 기계입니다. 주로 평면 가공에 사용되며, 높은 정밀도와 매끄러운 표면 품질을 제공합니다. 표면 연삭기는 연삭 휠을 빠르게 회전시켜 공작물의 표면을 아주 얇게 깎아내는 방식으로 작동합니다. 이는 금속, 세라믹, 유리 등의 재료에 적용할 수 있으며, 고도의 평탄도와 광택이 필요한 부품 가공에 적합합니다. CNC 표면 연삭기는 자동으로 연삭 휠을 조작해 정밀한 가공을 수행하며, 복잡한 형상의 평면도 쉽게 가공할 수 있습니다.

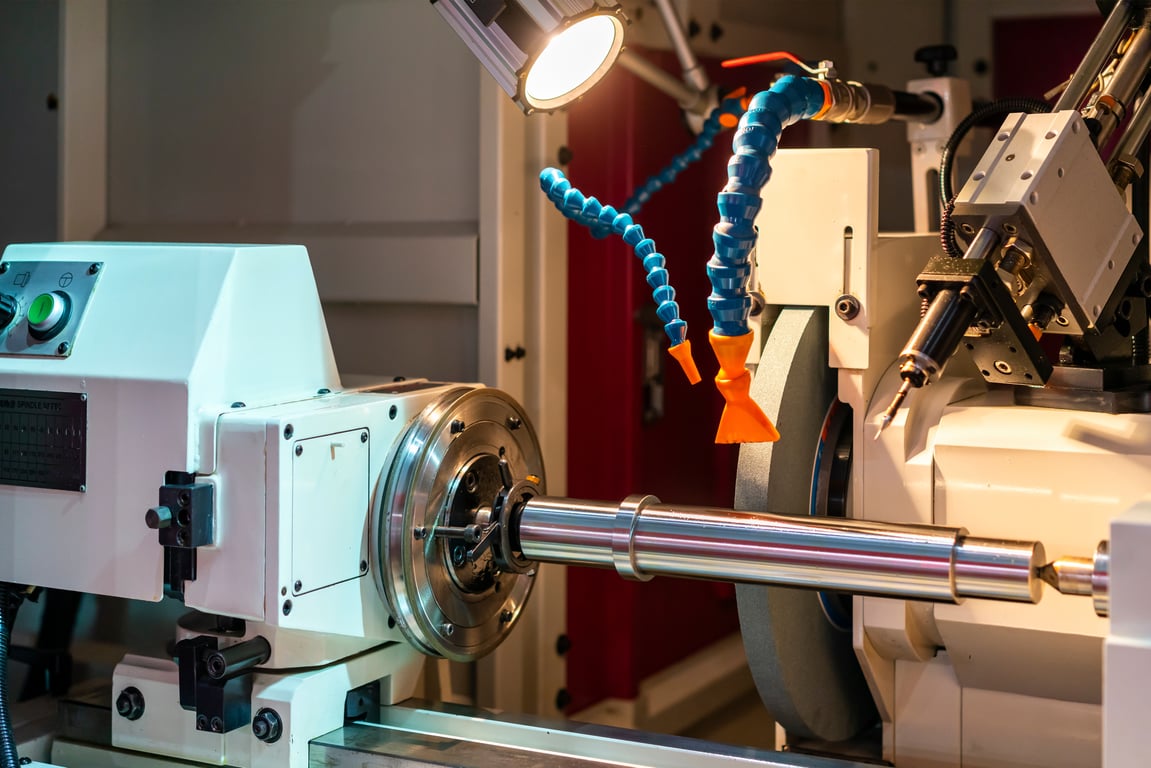

    원통 연삭기 (Cylindrical Grinder)

    원통 연삭기는 원통형 공작물을 연삭하는 데 사용되는 기계입니다. 주로 외경 연삭, 내경 연삭, 크랭크 샤프트 연삭 등 다양한 연삭 작업을 수행할 수 있습니다. 원통 연삭기는 연삭 휠과 공작물을 회전시켜 공작물의 표면을 정밀하게 가공합니다. CNC 원통 연삭기는 컴퓨터 프로그램을 통해 연삭 휠의 위치와 움직임을 제어하여 매우 높은 정밀도의 연삭 작업을 수행할 수 있습니다. 이는 자동차 부품, 항공기 부품 등 정밀도가 요구되는 원통형 부품의 가공에 널리 사용됩니다.

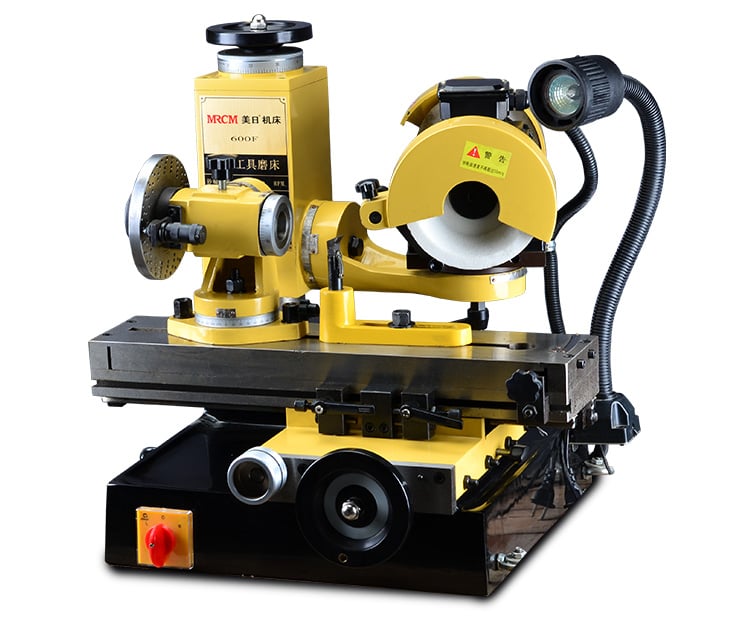

    공구 연삭기 (Tool Grinder)

    이미지 출처: zjmrcm

    공구 연삭기는 절삭 공구를 재연삭하거나 새로운 공구를 제작하는 데 사용되는 기계입니다. 주로 드릴 비트, 밀링 커터, 선반 공구 등 다양한 절삭 공구를 정밀하게 연삭할 수 있습니다. 공구 연삭기는 공구의 날을 정밀하게 가공하여 절삭 성능을 유지하고, 공구의 수명을 연장시키는 데 중요한 역할을 합니다. CNC 공구 연삭기는 자동으로 공구의 형상과 날을 연삭하여 높은 정밀도와 일관성을 제공합니다. 이는 제조 공정에서 절삭 공구의 품질과 효율성을 유지하는 데 필수적입니다.



    3. 성형 기계

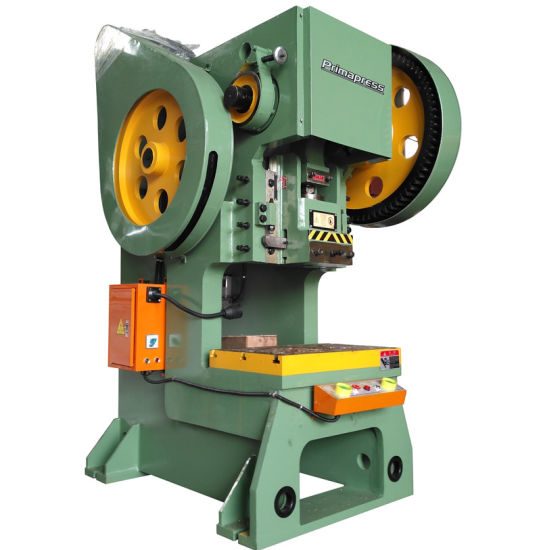

    프레스 머신 (Press Machine)

    이미지 출처: Made-in-China

    프레스 머신은 공작물을 눌러서 성형하거나 절단하는 데 사용되는 기계입니다. 주로 금속 판재를 성형하는 데 사용되며, 기계식 프레스와 유압식 프레스가 있습니다. 기계식 프레스는 빠른 속도로 반복 작업을 수행할 수 있으며, 대량 생산에 적합합니다. 유압식 프레스는 높은 압력을 이용해 정밀한 성형 작업을 수행할 수 있으며, 복잡한 형상의 부품 제작에 유리합니다. CNC 프레스 머신은 컴퓨터 프로그램을 통해 성형 과정을 자동으로 제어하여 정밀한 작업을 수행할 수 있습니다.

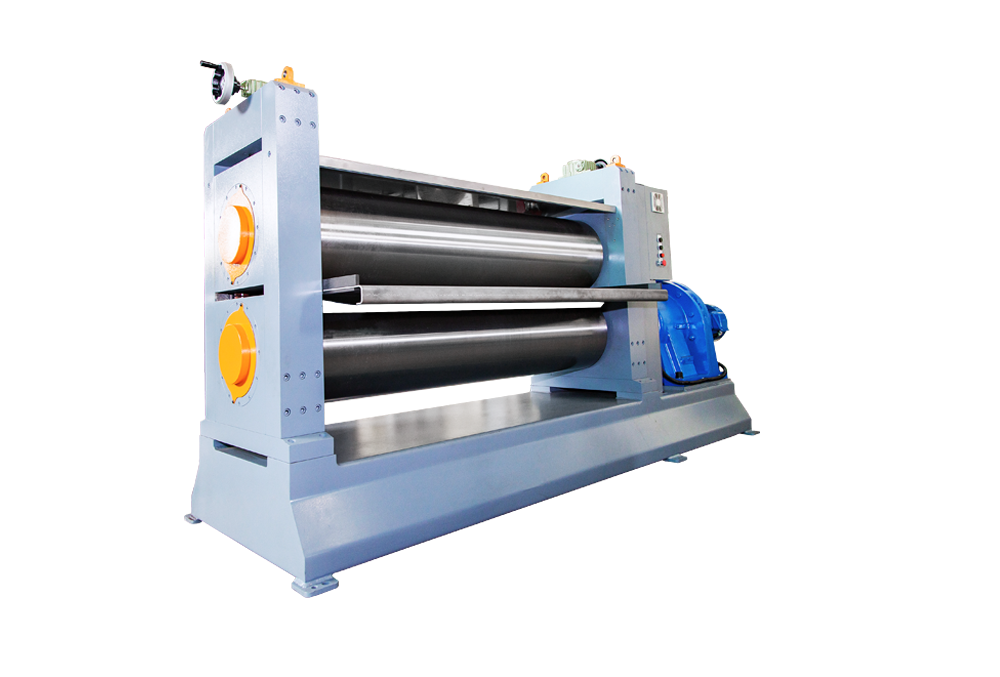

    판금 기계 (Sheet Metal Machine)

    이미지 출처: Junenmetal

    판금 기계는 금속 판재를 절단하거나 절곡하는 데 사용되는 기계입니다. 주로 절단기, 절곡기, 롤포밍 머신 등이 있습니다. 절단기는 금속 판재를 원하는 형상으로 자르는 데 사용되며, 절곡기는 금속 판재를 구부려서 다양한 형상을 만드는 데 사용됩니다. 롤포밍 머신은 금속 판재를 연속적으로 구부려서 긴 제품을 만드는 데 사용됩니다. CNC 판금 기계는 고정밀 작업을 수행할 수 있으며, 복잡한 형상의 판재 가공을 정밀하게 수행할 수 있습니다.



    4. 기타 기계

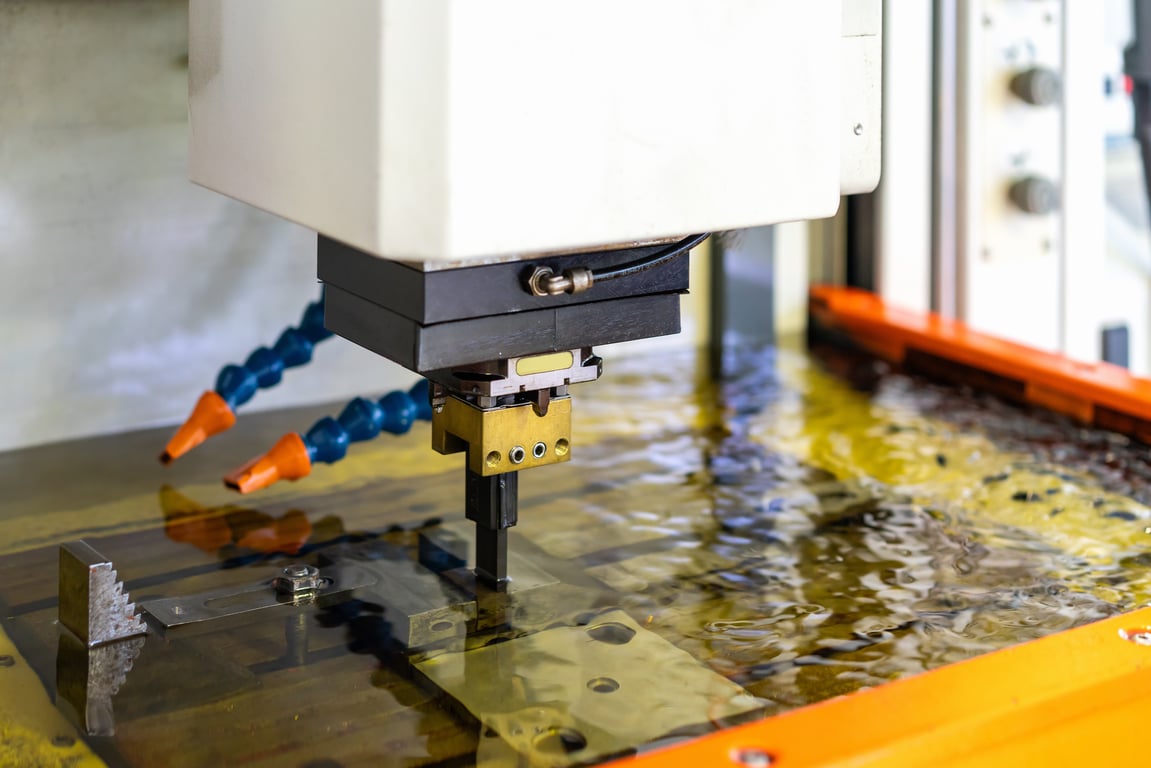

    방전 가공기 (EDM, Electrical Discharge Machine)

    방전 가공기는 전기 방전을 이용해 금속을 가공하는 기계입니다. 주로 경도가 높은 재료나 복잡한 형상의 부품을 가공하는 데 사용됩니다. 방전 가공은 전극과 공작물 사이에 발생하는 방전을 이용해 금속을 제거하는 방식으로 작동합니다. 와이어 EDM은 전극으로 와이어를 사용하여 정밀한 절단을 수행하며, 다이싱 EDM은 전극으로 다이를 사용하여 복잡한 형상의 부품을 가공합니다. CNC 방전 가공기는 컴퓨터 프로그램을 통해 정밀한 가공을 수행할 수 있습니다.

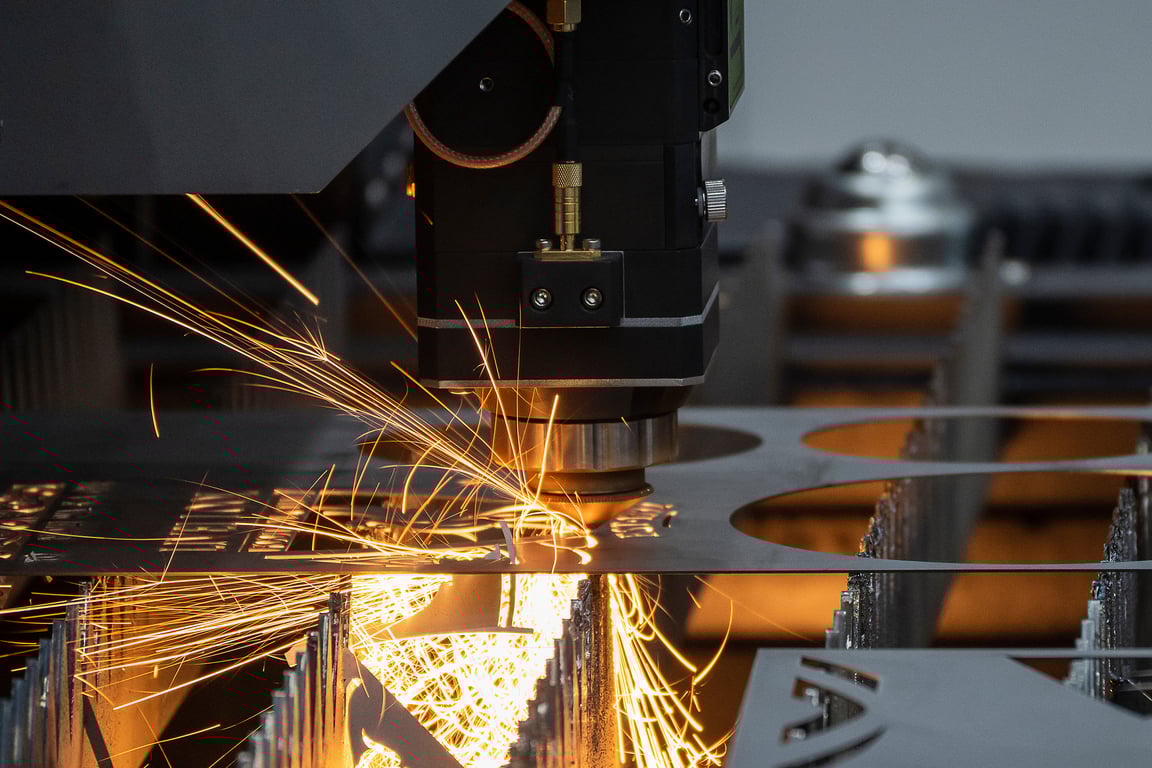

    레이저 가공기 (Laser Cutting Machine)

    레이저 가공기는 레이저 빔을 이용해 공작물을 절단하거나 표면을 가공하는 기계입니다. 주로 금속, 플라스틱, 목재 등을 절단하는 데 사용되며, 높은 정밀도와 속도를 자랑합니다. 레이저 가공기는 강력한 레이저 빔을 공작물에 집중시켜 매우 작은 영역을 가열하여 절단하거나 가공합니다. 이는 매우 정밀한 작업을 가능하게 하며, 복잡한 형상의 부품도 손쉽게 가공할 수 있습니다. CNC 레이저 가공기는 컴퓨터 프로그램을 통해 레이저 빔의 경로와 강도를 제어하여 높은 정밀도의 가공을 수행할 수 있습니다.







    공작 기계의 주요 부품과 기능

    공작물 고정 장치

    공작물 고정 장치는 공작물을 기계에 고정시켜 가공 작업을 안정적으로 수행할 수 있게 해줍니다. 척, 바이스, 클램프 등 다양한 고정 장치가 있으며, 각 장치는 특정 형태와 크기의 공작물에 맞게 설계됩니다. 고정 장치의 선택은 가공 품질과 효율성에 큰 영향을 미칩니다.



    절삭 공구

    단인공구 단인공구는 단일 절삭날을 가진 공구로, 선반에서 주로 사용됩니다. 공작물의 표면을 깎아내거나 홈을 파는 작업에 적합합니다.
    다인공구 다인공구는 여러 개의 절삭날을 가진 공구로, 밀링 머신이나 드릴링 머신에서 주로 사용됩니다. 킬링커터, 드릴, 리머 등이 이에 속하며, 복잡한 형상의 가공 작업에 사용됩니다.
    입자공구 입자공구는 연삭숫돌이나 호닝숫돌처럼 작은 입자가 모여서 형성된 공구입니다. 주로 연삭기에서 사용되며, 공작물의 표면을 매우 정밀하게 가공하는 데 적합합니다.



    기계 베드

    기계 베드는 공작 기계의 주요 부품들을 지지하는 역할을 합니다. 강성과 안정성을 제공하여 가공 중 진동을 최소화하고, 공작물과 공구의 정확한 위치를 유지합니다. 기계 베드는 주로 주철이나 강철로 제작되며, 각 기계의 크기와 용도에 따라 다양한 형태가 있습니다.



    컨트롤 시스템

    컨트롤 시스템은 공작 기계를 제어하는 데 사용되는 장치입니다. 현대 공작 기계는 대부분 컴퓨터 수치 제어(CNC) 시스템을 사용하며, 이를 통해 고정밀 가공을 수행할 수 있습니다. CNC 시스템은 프로그램된 지침에 따라 기계를 자동으로 제어하며, 복잡한 형상의 부품도 정확하게 가공할 수 있게 해줍니다.







    최신 공작 기계 기술

    CNC(컴퓨터 수치 제어) 기계

    CNC 기계는 컴퓨터 프로그램을 이용해 공작 기계를 자동으로 제어하는 기술입니다. 고정밀, 고속 가공이 가능하며, 복잡한 형상의 부품을 정밀하게 생산할 수 있습니다. CNC 기계는 프로그래밍을 통해 다양한 작업을 자동으로 수행할 수 있어 생산성 향상에 크게 기여합니다.



    자동화 및 로봇 공학의 도입

    자동화 및 로봇 공학은 공작 기계의 생산성을 극대화하는 데 중요한 역할을 합니다. 자동화 시스템은 인간의 개입 없이도 연속적인 생산을 가능하게 하며, 로봇은 공작물의 적재와 하역, 공구 교환 등의 작업을 수행할 수 있습니다. 이를 통해 생산 공정의 효율성과 정밀도가 향상됩니다.



    IoT(사물 인터넷)와 공작 기계

    IoT 기술은 공작 기계와 각종 센서를 연결해 실시간으로 데이터를 수집하고 분석할 수 있게 합니다. 이를 통해 기계의 상태를 모니터링하고, 예방적 유지 보수를 실시할 수 있어 다운타임을 최소화할 수 있습니다. 또한, 생산 공정을 최적화하고, 원격으로 공작 기계를 제어할 수 있는 기능도 제공합니다.







    공작 기계 선택 시 고려사항

    가공 재료와 공정

    공작 기계를 선택할 때는 가공할 재료와 공정에 따라 적합한 기계를 선택해야 합니다. 금속 가공에는 강력한 절삭력을 가진 기계가 필요하며, 목재나 플라스틱 가공에는 덜 강한 기계가 적합합니다. 금속 가공 기계는 고온과 고압에 견딜 수 있도록 설계되어야 하며, 높은 내구성을 가져야 합니다. 목재 가공 기계는 빠른 절삭 속도와 날카로운 절삭날을 요구하고, 플라스틱 가공 기계는 재료 특성에 맞게 온도와 속도를 조절할 수 있어야 합니다. 필요한 공정에 따라 적합한 공구와 장비를 선택하는 것도 중요합니다. 단순한 절단 작업에는 절삭 기계가 필요하며, 복잡한 형상의 부품 가공에는 밀링 머신이나 CNC 기계가 필요합니다.



    생산량과 효율성

    생산량과 효율성은 공작 기계 선택 시 중요한 고려사항입니다. 대량 생산을 위해서는 고속, 고효율 기계가 필요합니다. 이러한 기계는 빠른 사이클 타임과 높은 생산 능력을 제공하여 대량의 제품을 신속하게 생산할 수 있습니다. 소량 생산이나 시제품 제작에는 다용도로 사용할 수 있는 기계가 적합합니다. 이러한 기계는 다양한 공정을 처리할 수 있으며, 짧은 준비 시간과 빠른 전환 능력을 갖추고 있습니다. 기계의 자동화 수준과 작업 편의성도 중요한 요소입니다. 자동화된 기계는 인간의 개입을 최소화하고, 공정의 일관성과 정밀성을 유지하며, 작업자의 피로를 줄여줍니다.



    비용과 유지 보수

    공작 기계의 초기 투자 비용과 유지 보수 비용도 중요한 고려사항입니다. 고성능 기계는 초기 투자 비용이 높지만, 장기적으로는 높은 생산성과 낮은 유지 보수 비용을 통해 비용 절감 효과를 볼 수 있습니다. 유지 보수가 용이한 기계는 정기적인 점검과 부품 교체가 쉽고, 고장 시 신속한 수리가 가능합니다. 이는 기계의 가동 중단 시간을 최소화하고, 생산성 손실을 줄여줍니다. 부품 공급 여부도 고려해야 합니다. 기계의 부품이 쉽게 구할 수 있어야 하고, 부품 비용이 합리적이어야 합니다. 에너지 효율성, 환경 친화성, 안전성도 중요한 고려사항입니다.
