[제조백과] 고스팅 현상 해결하기

  • 3D프린팅
  • 고스팅현상

바로발주

|

2024-06-03

목차

    고스팅(Ghosting)이란?

    고스팅 정의

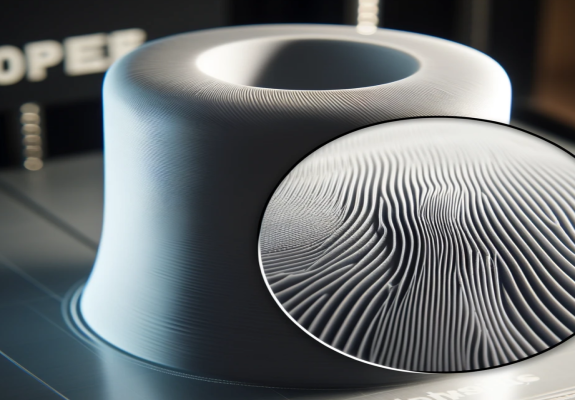

    고스팅 현상 정의

    고스팅(Ghosting)이란 3D 프린팅 과정에서 출력물의 표면에 생기는 불규칙한 패턴이나 흔적을 말합니다. 이 현상은 프린터 헤드가 이동할 때 발생하는 미세한 진동이나 불균형으로 인해 나타나며, 출력물의 품질에 큰 영향을 미칩니다. 특히, 정밀한 표면 처리가 필요한 모델에서는 고스팅이 더욱 두드러지게 나타납니다.

    고스팅은 단순히 미관상의 문제뿐만 아니라 출력물의 기계적 성질에도 영향을 미칠 수 있습니다. 불규칙한 표면은 모델의 강도를 약화시키고, 후속 작업을 필요로 하게 만듭니다. 따라서 고스팅 현상을 최소화하는 것은 3D 프린팅의 성공에 있어 매우 중요한 요소입니다.

    3D 프린팅에서의 고스팅 현상

    3D 프린팅에서 고스팅 현상은 출력물의 표면에 반복적인 패턴이나 흐릿한 선으로 나타납니다. 이는 주로 프린터 헤드의 급격한 이동 또는 진동에 의해 발생하며, 출력물의 가장자리나 곡면에서 특히 두드러집니다. 고스팅은 특정한 파라미터에 따라 다르게 나타날 수 있으며, 프린터 설정과 사용된 소재에 따라 그 정도가 달라집니다.

    고스팅을 줄이기 위해서는 프린터의 기계적 안정성뿐만 아니라 소프트웨어 설정도 중요합니다. 슬라이싱 소프트웨어에서 이동 속도, 가속도, 감속도를 조절하는 설정은 고스팅 현상을 줄이는 데 큰 도움이 됩니다. 또한, 프린터의 물리적 구조를 강화하고 진동을 최소화하는 것도 효과적인 방법입니다.



    고스팅 현상이 발생하는 원인

    적층 가공의 원리와 고스팅

    적층 가공(Additive Manufacturing)은 얇은 층을 연속적으로 쌓아 올려 3D 모델을 만드는 기술입니다. 이 과정에서 프린터 헤드는 정밀한 경로를 따라 움직이며, 재료를 적층하여 최종 형상을 만듭니다. 그러나 이 과정에서 발생하는 미세한 진동이나 경로 이탈은 고스팅 현상을 초래할 수 있습니다.

    고스팅은 주로 적층 공정의 고유 특성에서 기인합니다. 프린터 헤드가 한 층에서 다음 층으로 이동할 때 발생하는 진동이나 미세한 이동 오차가 누적되어 표면에 흔적을 남기게 됩니다. 이러한 흔적은 각 층이 쌓일 때마다 반복되어 고스팅 패턴을 형성하게 됩니다. 따라서 적층 가공의 원리를 이해하고 이를 제어하는 것이 고스팅 현상을 줄이는 데 필수적입니다.

    과압출 및 과소압출의 영향

    과압출(Over-Extrusion)과 과소압출(Under-Extrusion)은 고스팅 현상의 주요 원인 중 하나입니다. 과압출은 프린터가 필요 이상의 재료를 배출하여 출력물의 표면이 거칠어지고 불규칙한 패턴이 생기는 현상입니다. 반대로 과소압출은 필요한 재료의 양보다 적게 배출되어 출력물의 표면이 매끄럽지 않고 빈틈이 생기는 현상입니다.

    과압출은 고스팅을 심화시키며, 출력물의 각 층이 너무 두껍게 쌓이게 되어 표면이 불규칙해집니다. 이는 특히 급격한 방향 전환이나 속도 변화가 많은 모델에서 두드러지게 나타납니다. 과소압출 역시 고스팅을 초래할 수 있습니다. 재료가 부족하여 출력물의 각 층이 제대로 결합되지 않고, 그로 인해 표면에 빈틈이나 균열이 발생하게 됩니다.

    기계적 원인: 진동 및 기구 문제

    프린터의 기계적 구조와 작동 상태도 고스팅 현상에 큰 영향을 미칩니다. 프린터의 부품이 느슨하거나 불안정하면, 출력 과정에서 진동이 발생하여 고스팅을 유발할 수 있습니다. 또한, 프린터 헤드나 베드가 정확하게 정렬되지 않은 경우에도 고스팅이 발생할 수 있습니다.

    기계적 원인을 해결하기 위해서는 정기적인 유지보수와 점검이 필요합니다. 프린터의 모든 부품이 단단히 고정되어 있고, 프린터 헤드와 베드가 정확하게 정렬되어 있는지 확인해야 합니다. 또한, 프린터의 진동을 최소화하기 위해 프린터를 단단한 표면에 배치하고, 진동 방지 패드를 사용하는 것도 좋은 방법입니다.

    고스팅 현상을 줄이기 위해서는 적절한 기계적 설정과 유지보수가 필수적입니다. 프린터의 상태를 정기적으로 점검하고, 필요한 경우 부품을 교체하거나 조정하는 등의 노력이 필요합니다. 이를 통해 고스팅을 최소화하고, 보다 높은 품질의 출력물을 얻을 수 있습니다.



    고스팅 현상이 3D 프린터에 미치는 영향

    고스팅 현상이 발생하면 생기는 문제점

    출력물의 품질 저하

    고스팅 현상은 3D 프린터 출력물의 품질을 크게 저하시키는 주된 원인 중 하나입니다. 고스팅이 발생하면 출력물의 표면이 예상치 못한 흔적이나 패턴으로 얼룩지게 되며, 이는 시각적으로나 기능적으로 문제가 될 수 있습니다. 예를 들어, 세밀한 디테일을 요구하는 부품에서는 고스팅 현상으로 인해 부품이 설계된 대로 정확하게 출력되지 않을 수 있습니다. 이로 인해 3D 프린터를 사용하는 다양한 산업 분야에서 출력물의 신뢰성이 떨어지며, 이는 추가적인 재작업과 비용을 초래할 수 있습니다.

    표면 매끄러움의 문제

    고스팅 현상은 출력물의 표면을 거칠게 만들어 매끄러운 표면을 얻기 어렵게 합니다. 이는 특히 시제품 제작이나 최종 제품의 외관이 중요한 경우에 문제가 됩니다. 고스팅으로 인한 표면의 불규칙성은 후처리를 통해 어느 정도 개선될 수 있지만, 이는 추가적인 시간과 노력이 필요합니다. 게다가, 고스팅 현상이 반복적으로 발생하면 후처리 비용이 증가할 뿐만 아니라 출력물의 전체적인 품질도 저하될 수 있습니다.

    구조적 약화

    고스팅 현상은 단순히 표면 문제에 그치지 않고 출력물의 구조적 강도에도 영향을 미칠 수 있습니다. 고스팅으로 인해 레이어 간의 접합이 약해지면 출력물이 외부 힘에 취약해질 수 있습니다. 이는 특히 기계적 강도가 중요한 부품에서는 심각한 문제를 야기할 수 있습니다. 예를 들어, 특정 하중을 견뎌야 하는 부품에서 고스팅으로 인한 약화가 발생하면 부품이 쉽게 파손되거나 변형될 수 있습니다.



    고스팅 문제 해결 방법

    기계적 조정: 진동 감소 및 프레임 안정화

    고스팅 현상을 줄이기 위해 가장 먼저 고려해야 할 점은 기계적 조정입니다. 3D 프린터는 작동 중에 많은 진동이 발생할 수 있으며, 이러한 진동은 고스팅의 주된 원인 중 하나입니다. 따라서 프린터의 프레임을 안정화하고 진동을 최소화하는 것이 중요합니다. 이를 위해 프린터의 위치를 안정적인 표면에 배치하고, 진동을 줄일 수 있는 패드나 받침대를 사용하는 것이 좋습니다. 또한, 프린터 내부의 부품들이 잘 조립되어 있는지 확인하고, 필요한 경우 조정을 통해 진동을 줄여야 합니다.

    압출 설정 조정: 적정 압출량 설정

    압출 설정 조정은 고스팅 현상을 해결하는 또 다른 중요한 방법입니다. 과도한 압출은 고스팅을 유발할 수 있으므로, 적절한 압출량을 설정하는 것이 필요합니다. 이를 위해서는 프린터의 소프트웨어에서 제공하는 슬라이싱 설정을 최적화하는 것이 중요합니다. 예를 들어, 프린터가 사용하는 필라멘트의 종류와 직경에 맞게 압출 설정을 조정하고, 출력 속도와 온도를 적절히 설정해야 합니다. 이를 통해 압출의 균일성을 유지하고 고스팅을 줄일 수 있습니다.

    소프트웨어 보정: 슬라이싱 설정 최적화

    마지막으로, 소프트웨어 보정을 통해 고스팅 현상을 줄일 수 있습니다. 슬라이싱 소프트웨어는 3D 모델을 프린터가 인식할 수 있는 코드로 변환하는 역할을 합니다. 이 과정에서 발생하는 문제를 최소화하기 위해 슬라이싱 설정을 최적화하는 것이 중요합니다. 예를 들어, 프린터의 이동 경로를 최적화하여 진동을 줄이고, 적층 높이와 폭을 조정하여 레이어 간의 접합을 강화할 수 있습니다. 또한, 필요에 따라 서포트 구조를 추가하여 출력물의 안정성을 높일 수도 있습니다. 이러한 설정을 통해 고스팅 현상을 효과적으로 줄이고 출력물의 품질을 향상시킬 수 있습니다.



    고스팅 예방을 위한 유지보수 및 관리

    정기적인 프린터 점검 및 유지보수

    고스팅 예방을 위한 유지보수 및 관리

    3D 프린터의 성능을 최적화하고 고스팅 현상을 예방하기 위해서는 정기적인 점검과 유지보수가 필수적입니다. 다음은 주요 점검 및 유지보수 항목입니다:

    1. 프린터 베드 레벨링: 베드가 평평하지 않으면 출력물에 고스팅 현상이 발생할 수 있습니다. 정기적으로 베드 레벨링을 확인하고 조정해 주세요.
    2. 노즐 청소: 노즐에 잔여물이 쌓이면 고스팅이 발생할 수 있습니다. 정기적으로 노즐을 청소해 원활한 압출을 유지하세요.
    3. 프레임 및 기구 점검: 프린터 프레임의 나사와 볼트를 주기적으로 점검하고 조여주세요. 프레임이 흔들리거나 느슨하면 고스팅의 원인이 됩니다.

    소재 관리 및 보관 방법

    소재의 관리와 보관도 고스팅 현상에 영향을 미칩니다. 소재를 올바르게 관리하면 보다 일관된 출력 품질을 유지할 수 있습니다:

    1. 건조한 환경 유지: 필라멘트는 습기에 약합니다. 습한 환경에서 보관 시 필라멘트가 흡습하여 출력 품질이 저하될 수 있습니다. 필라멘트를 건조한 곳에 보관하고, 필요시 데시케이터를 사용하세요.
    2. 보관 용기 사용: 필라멘트를 밀폐된 용기에 보관해 외부 공기와의 접촉을 최소화하세요. 필라멘트 전용 보관함을 사용하면 더욱 좋습니다.
    3. 자주 사용하지 않는 필라멘트: 사용 빈도가 낮은 필라멘트는 별도의 진공 포장하여 보관하는 것이 좋습니다.

    프린터 사용 환경 최적화

    프린터가 놓여있는 환경도 고스팅에 영향을 줄 수 있습니다. 환경을 최적화하여 프린터의 성능을 극대화하세요:

    1. 안정적인 표면: 프린터는 흔들리지 않는 안정적인 표면에 놓아야 합니다. 흔들림이 적을수록 고스팅 현상이 줄어듭니다.
    2. 온도 및 습도 조절: 일정한 온도와 습도가 유지되는 환경이 이상적입니다. 급격한 온도 변화는 프린터 성능에 영향을 미칠 수 있습니다.
    3. 청결 유지: 프린터 주변을 깨끗하게 유지하세요. 먼지와 이물질은 프린터 작동에 영향을 줄 수 있습니다.



    추가 팁: 매끄러운 출력물을 위한 노하우

    슬라이싱 소프트웨어 활용 팁

    슬라이싱 소프트웨어는 3D 프린팅의 중요한 부분입니다. 소프트웨어 설정을 최적화하면 고스팅을 최소화할 수 있습니다:

    1. 최적의 레이어 높이 설정: 너무 낮거나 높은 레이어 높이는 고스팅을 유발할 수 있습니다. 출력물의 품질과 속도에 적절한 레이어 높이를 설정하세요.
    2. 프린트 속도 조절: 프린트 속도가 빠르면 고스팅이 발생할 확률이 높아집니다. 적절한 속도로 프린팅하세요.
    3. 가속 및 감속 설정: 프린터의 가속과 감속 설정을 최적화하면 진동을 줄이고 고스팅을 방지할 수 있습니다.

    최적의 출력 설정 찾기

    출력 설정을 최적화하면 고스팅 현상을 줄이고 매끄러운 출력물을 얻을 수 있습니다:

    1. 적절한 압출량 설정: 과도한 압출은 고스팅을 유발할 수 있습니다. 슬라이서 설정에서 적절한 압출량을 설정하세요.
    2. 적절한 온도 설정: 프린터의 온도가 너무 높거나 낮으면 출력 품질이 저하됩니다. 필라멘트에 맞는 최적의 온도를 찾으세요.
    3. 프린터 유지보수: 정기적인 유지보수를 통해 프린터의 성능을 유지하고 고스팅을 방지하세요.

    출력 후 표면 처리 방법

    출력 후 표면 처리를 통해 고스팅을 제거하고 매끄러운 표면을 얻을 수 있습니다:

    1. 사포로 연마: 출력물 표면을 사포로 부드럽게 연마하세요. 단계별로 고운 사포를 사용하면 더욱 매끄럽게 됩니다.
    2. 아세톤 증기 처리: ABS 소재 출력물의 경우 아세톤 증기로 표면을 처리하면 매끄럽게 됩니다.
    3. 필러 사용: 작은 결함이나 고스팅 자국을 필러로 메꾸고 연마하면 매끄러운 표면을 얻을 수 있습니다.



    FAQ: 고스팅에 대한 자주 묻는 질문

    고스팅 현상이 항상 발생하나요?

    고스팅 현상은 특정 조건에서 발생하는 문제로, 항상 발생하는 것은 아닙니다. 프린터 설정, 유지보수, 소재 관리 등을 적절히 하면 고스팅을 최소화할 수 있습니다.

    특정 소재에서 고스팅이 더 많이 발생하나요?

    네, 고스팅은 특정 소재에서 더 빈번하게 발생할 수 있습니다. 예를 들어, 유연한 소재나 투명한 필라멘트는 다른 소재보다 고스팅에 더 취약할 수 있습니다. 각 소재의 특성을 이해하고 적절한 설정을 적용하는 것이 중요합니다.

    고스팅을 완전히 없앨 수 있나요?

    고스팅을 완전히 없애기는 어렵지만, 적절한 설정과 유지보수로 고스팅을 최소화할 수 있습니다. 프린터의 성능을 최적화하고, 소재를 올바르게 관리하며, 슬라이싱 소프트웨어 설정을 최적화하면 고스팅 현상을 크게 줄일 수 있습니다.
