이번 제조백과 주제는 지난 플라스틱 사출 금형에 이은 "고무 사출 금형 완벽 분석"입니다!
다른 금형 사출과 마찬가지로 고무 사출 금형 또한 자동차, 의료기기, 산업용 부품 등 다양한 분야에서 사용되기 때문에 복잡한 형상과 치수가 요구되는 제품을 대량으로 안정적으로 제조할 수 있어야 하는데, 이때 필요한 핵심 기술입니다.
따라서 성공적인 고무 사출 성형을 위해서는 금형 구조와 재료 특성에 대한 이해가 필수입니다.
그래서 이번 시간에 기본 원리부터 공정 흐름, 설계 팁, 최신 트렌드까지 실무 중심으로 완벽 정리해보겠습니다!
고무 사출 금형이란?
고무 사출 금형은 고무 재료를 금형(틀)에 넣어 원하는 모양으로 찍어내는 방식입니다.
이때 고무는 열과 압력을 받으면 딱딱하게 굳는 성질(가황, 또는 경화)을 가지고 있어, 가열된 고무를 틀 안에 주입하고 일정 시간 동안 가열하면 제품이 만들어지는 원리입니다.
특히 이 공정은 복잡한 형태, 정밀한 치수, 그리고 대량 생산이 필요한 부품 제작에 적합합니다. 그래서 자동차, 의료기기, 산업용 부품 등 다양한 분야에서 사용되고 있습니다.

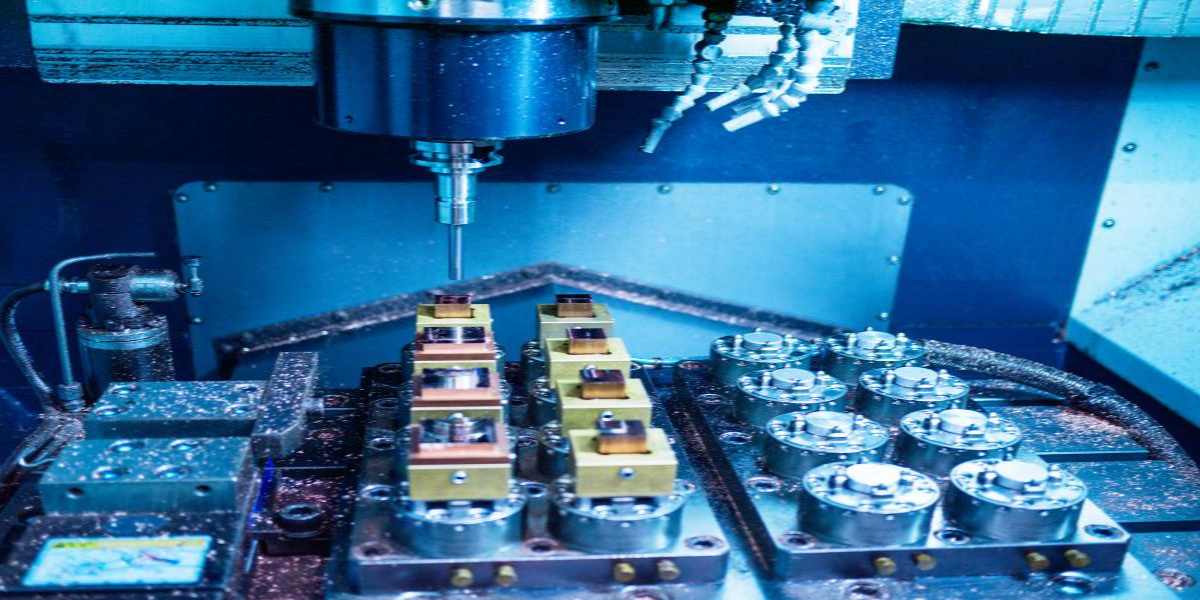

고무 사출 금형의 구조 및 주요 설계 요소
| 구성 요소 | 설명 |
|---|---|
| 캐비티 (Cavity) | 고무가 들어가서 제품 형태로 만들어지는 금형의 안쪽 공간 |
| 코어 (Core) | 캐비티와 짝을 이루며, 함께 제품의 형상을 만들어내는 구조 |
| 게이트 (Gate) | 고무가 금형 안으로 들어가는 입구 부분으로, 유입되는 위치와 방향을 결정 |
| 러너 (Runner) | 고무가 게이트를 통해 여러 캐비티로 나뉘어 들어가도록 연결된 통로 |
| 배기 채널 (Vent) | 고무가 들어갈 때 안에 갇힌 공기를 밖으로 빼주는 통로로, 기포나 불량 방지에 필요 |
| 냉각/가열 장치 | 금형의 온도를 조절하여 고무가 잘 굳도록(경화되도록) 도와주는 장치 |
고무 사출 성형 공정 흐름
- 재료 준비: 고무에 첨가제를 섞고, 점도(끈적임)와 흐름성이 적절한 상태로 만듭니다.
- 금형 예열: 고무가 잘 들어가고 굳을 수 있도록 금형을 미리 가열합니다.
- 고무 사출: 가열된 고무를 기계로 밀어 넣어 금형에 채웁니다.
- 가황(경화): 고무가 열과 압력을 받아 딱딱하게 굳는 단계입니다.
- 냉각: 굳어진 고무를 안정시키기 위해 식혀줍니다.
- 탈형: 완성된 제품을 금형에서 꺼냅니다.
- 후처리: 필요시 가장자리 플래시(잉여 고무) 제거나 치수 조정 등 추가 작업을 합니다.
고무 사출 vs. 다른 고무 성형 방식
| 구분 | 특징 | 적합한 경우 |
|---|---|---|
| 고무 사출 성형 | 가열된 고무를 금형에 압력으로 밀어 넣음 | 정밀한 대량 생산 부품 |
| 트랜스퍼 성형 | 고무를 중간에 넣고 누르면서 금형에 이동시킴 | 금속이나 부품을 함께 넣을 때 |
| 압축 성형 | 고무를 금형에 넣고 눌러서 모양을 냄 | 단순하고 적은 양의 생산 시 |
이처럼 고무 사출 성형은 공정 자동화에 유리하고, 복잡한 모양이나 정밀한 부품을 만들기에 적합합니다.
금형 설계 시 고려할 점 (DFM 관점)
DFM(Design For Manufacturing)이란 "제조를 고려한 설계"를 의미합니다. 즉, 잘 만들 수 있도록 미리 고려해서 설계하는 것입니다.
먼저 두께가 들쭉날쭉하면 고무가 식는 과정에서 수축이 불균일하게 발생해 제품이 뒤틀릴 수 있기 때문에 벽 두께는 전체적으로 일정하게 유지하는 것이 좋습니다.
또, 언더컷(탈형을 방해하는 구조물)은 가급적 피하는 것이 좋은데, 언더컷이 많을수록 금형에서 제품을 꺼내기 어렵고, 금형 구조가 복잡해져 제작 비용도 증가하기 때문입니다.
게이트 위치도 매우 중요합니다. 고무 재료가 금형 내부에 고르게 퍼지도록 유입 위치를 정밀하게 설계해야 제품 품질을 균일하게 유지할 수 있습니다.
게다가, 고무는 경화 후 식는 과정에서 자연스럽게 수축되므로, 제품 설계 시 수축률을 반영해 금형의 치수를 약간 크게 계산하는 것이 필수입니다.
마지막으로, 사출 성형 후 플래시(여분의 고무 찌꺼기)가 생기지 않도록 설계하거나, 플래시가 생기더라도 제거 작업이 쉽도록 구조를 단순화하는 것이 후처리 효율을 높이는 데 좋습니다.
고무 재료 종류와 금형의 관계
고무는 종류마다 흐름성, 경화 시간, 수축 정도 등 여러 성질이 달라, 어떤 고무를 쓰느냐에 따라 그에 맞게 금형 설계도 달라져야 합니다.
- 천연고무(NR): 탄력 좋고 마찰에 강함. 일반적인 제품에 많이 사용.
- NBR (니트릴고무): 기름에 강해 자동차 부품 등에 사용.
- EPDM: 날씨나 오존에 강해서 자동차 창문 씰 등에 적합.
- 실리콘 고무: 열에 강하고 인체에 무해해서 의료·식품 용품에 많이 쓰임.
- 불소 고무: 높은 온도와 화학물질에도 잘 견딤. 산업용 씰이나 항공 부품에 사용.
고무 사출 금형의 장단점
이 방식은 대량 생산이 가능하며 제품의 정밀도가 높고 자동화에 적합해 인건비 절감에 효과적입니다. 또, 다양한 고무 재료를 사용할 수 있다는 이점도 있습니다.
그러나 금형 제작 비용이 높고 초기 준비 기간이 길어지기도 해 생산 수량이 적을 경우 단가가 높아질 수 있습니다. 또한 고무 특성상 냉각과 경화 시간이 길어 생산 속도가 느려질 수 있습니다.
자주 발생하는 문제와 해결 방법
| 문제 유형 | 원인 | 해결 방법 |
|---|---|---|
| 플래시(고무 찌꺼기) | 금형이 제대로 안 닫히거나 압력 과다 | 금형 정비, 사출 압력 조절 |
| 충전 부족 | 고무가 금형을 다 채우지 못함 | 사출 속도·온도·압력 조정 |
| 뒤틀림 | 냉각 불균형 또는 잔류 응력 | 냉각 방식 개선, 금형 균형 조정 |
| 기포 발생 | 고무 내 수분 또는 공기 갇힘 | 고무 건조, 금형에 배기 채널 추가 |
따라서 정기적인 금형 관리와 공정 조건 점검은 필수입니다.

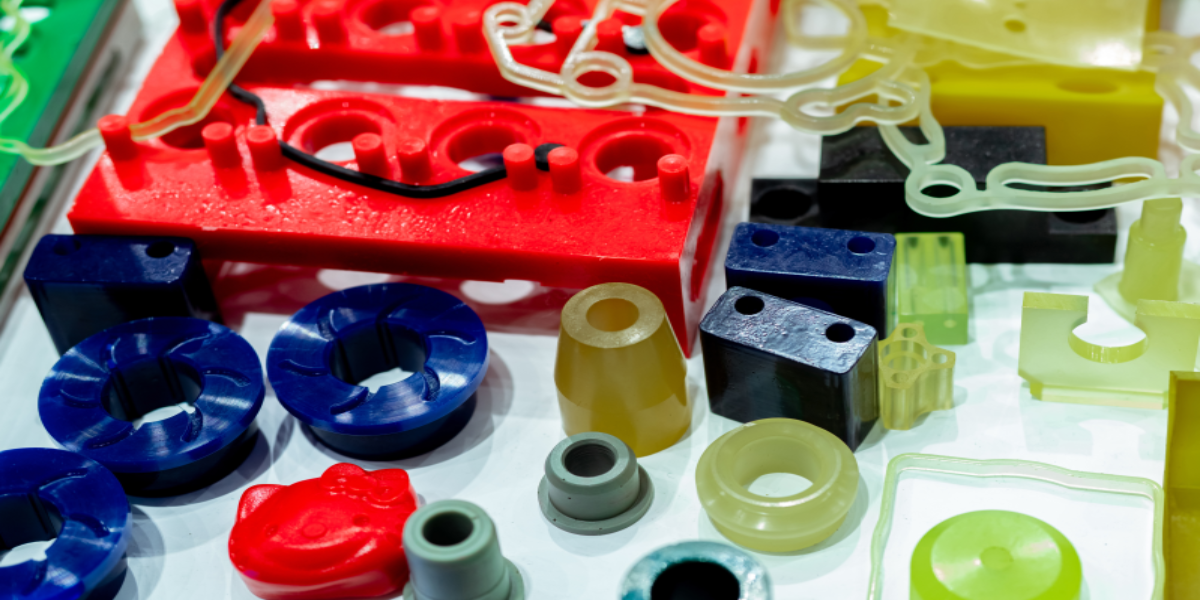

활용 분야
- 자동차: 씰, 개스킷, 방진 부품 등
- 전자기기: 키보드 버튼, 보호커버 등
- 의료기기: 실리콘 튜브, 씰 부품 등
- 산업용 기계: 고온·고압 환경의 씰, 패킹 등
고무는 특성에 따라 원하는 성능을 구현할 수 있어 활용도가 높습니다. 그래서 고무 사출 금형은 다양한 산업에서 사용됩니다.
미래의 고무 금형 사출 트렌드
앞의 내용을 바탕으로 앞으로 고무 사출 금형 분야에서 주목되는 트렌드를 분석해보면, 먼저 친환경 고무 소재의 수요가 늘어나면서 재활용 가능하거나 생분해성 고무에 대한 관심이 높아져 그 수요가 증가 할 것입니다.

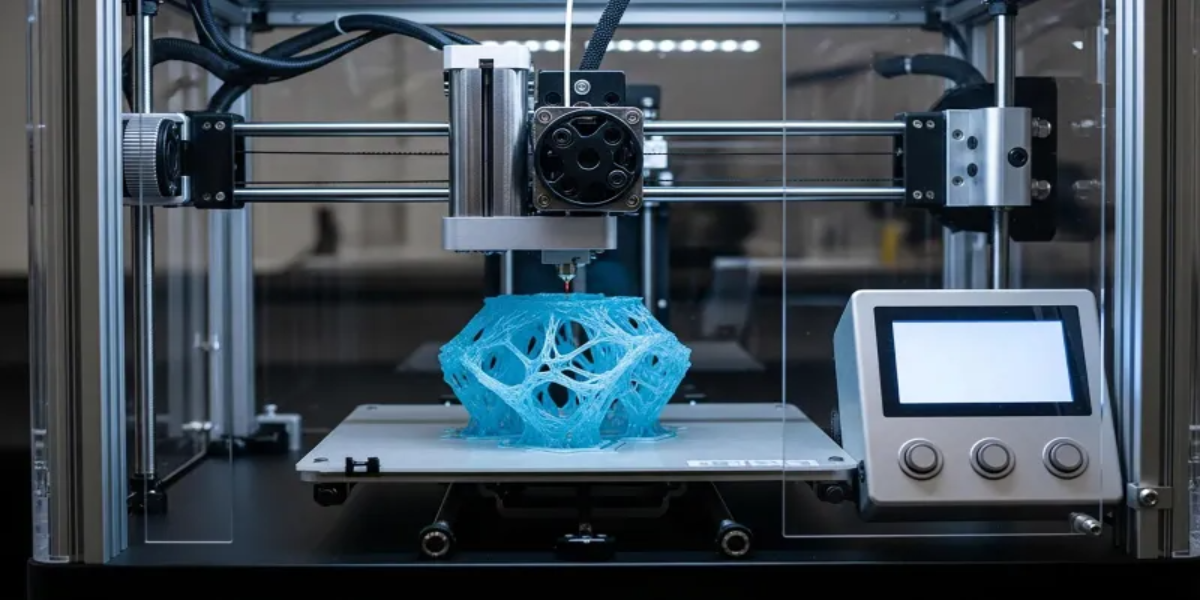

또, 현재 공정 자동화와 스마트 금형 기술의 확산, 생산 효율과 품질 관리가 강화되어 소량 다품종 생산을 위한 빠른 금형 제작 기술이 각광받고 있습니다. 이 때문에 3D 프린팅 등의 신기술 도입이 빠르게 확산되고 있습니다.
마지막으로, 고무+금속 복합소재 제품의 증가로 인서트 성형이나 오버몰딩 공정의 활용이 확대되고 있습니다.
요약하면, 미래 제조 산업에서도 주목되는 고무 사출 금형은 복잡한 고무 제품을 빠르고 정밀하게 대량 생산할 수 있는 방식입니다.
하지만 비용을 줄이고 더 효율적으로 작업하기 위해서는 금형 설계부터 재료 선택, 공정 관리까지 모든 단계에서 더욱 꼼꼼한 계획이 필요합니다.
