[제조백과] 고무 금형 알아보기

  • 금형
  • 고무
  • 고무금형

바로발주

|

2024-04-05

목차

    고무 금형이란?

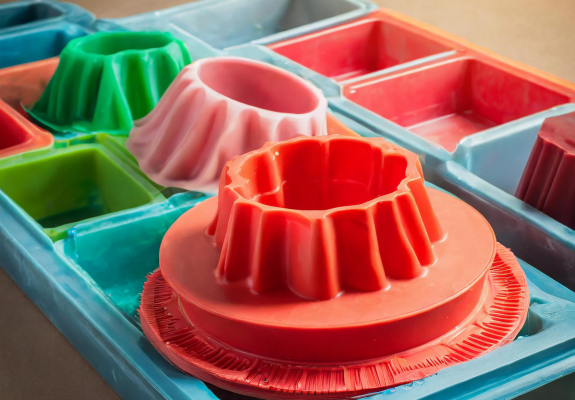

    세 가지 색의 제작 완료된 고무 금형

    고무 금형의 기본 원리는 간단합니다. 원료인 고무를 금형 내부에 넣고, 열과 압력을 가하여 고무가 금형의 형태대로 형성되게 하는 것입니다. 이 과정에서 금형의 정밀도와 설계가 제품의 최종 품질을 결정짓게 되며, 고무 금형의 기능은 단순히 형태를 만드는 것에서 끝나지 않고, 제품의 물성을 조절하고, 생산 효율성을 높이는 데까지 이릅니다.



    고무 금형의 종류와 특징

    컴프레션 몰드 (Compression Mold)

    컴프레션 몰드 방식으로 압축 중인 고무 금형

    컴프레션 몰딩은 가장 전통적인 고무 금형 방식으로, 고무를 금형에 넣고 열과 압력을 가하여 형태를 만듭니다. 이 방식은 비교적 단순하고 비용이 저렴하다는 장점이 있으나, 복잡한 형태의 제품 제작이 어렵고, 제작 시간이 다소 길다는 단점이 있습니다.

    트랜스퍼 몰드 (Transfer Mold)

    트랜스퍼 몰딩은 고무를 금형의 한 부분에 넣은 후, 압력을 이용해 다른 부분으로 이동시켜 형태를 만드는 방식입니다. 복잡한 형태의 제품도 비교적 쉽게 제작할 수 있으며, 생산성이 컴프레션 몰딩보다 높다는 장점이 있습니다. 다만, 금형의 설계와 제작 비용이 높은 편입니다.

    인젝션 몰드 (Injection Mold)

    인젝션 몰드 방식으로 제작 중인 고무 금형

    인젝션 몰딩은 액체 상태의 고무를 금형 내부로 직접 주입하여 빠르게 제품을 생산하는 방식입니다. 고속 생산이 가능하며, 정밀한 제품 제작에 적합합니다. 다양한 형태의 제품을 대량으로 생산할 때 효율적이나, 금형의 설계와 제작 비용이 매우 높습니다.

    압출 금형 (Extrusion Mold)

    압출 금형은 고무를 연속적으로 압출하여 길이가 긴 제품을 생산하는 데 사용됩니다. 호스, 씰링 재료 등이 이 방식으로 제작됩니다. 고무의 연속적인 생산이 가능하여 생산성이 높으나, 제품의 끝부분 처리가 어려울 수 있습니다.

    각 금형별 장단점 비교

    • 컴프레션 몰드: 비용 효율적이지만, 제작 시간이 길고 복잡한 형태 제작에 제한적입니다.
    • 트랜스퍼 몰드: 복잡한 형태의 제품 제작 가능, 비교적 높은 생산성을 갖지만, 초기 비용이 높습니다.
    • 인젝션 몰드: 고속 생산과 정밀도가 높은 제품 제작에 유리하지만, 매우 높은 초기 비용이 요구됩니다.
    • 압출 금형: 연속적인 생산이 가능하여 생산성이 매우 높지만, 제품의 정밀한 끝 처리가 어려울 수 있습니다.



    고무 압출 금형의 특징

    압출 금형의 원리 및 용도

    고무 압출 금형은 고무를 연속적인 제품 형태로 만들 수 있게 합니다. 이 금형을 통해 고무는 일정한 형태와 크기로 변형되어, 호스, 실링 제품, 각종 프로파일 등 다양한 용도의 제품으로 재탄생합니다. 압출 과정에서 고무는 가열된 상태로 금형 내부를 통과하게 되며, 이때 금형의 형태와 크기에 따라 최종 제품의 모양이 결정됩니다. 고무 압출 금형의 이러한 원리와 용도를 이해하는 것은 제품 설계와 제작 과정에서 매우 중요한 부분입니다.

    압출 금형의 설계 및 제작 과정

    압출 금형의 설계는 제품의 용도와 특성에 맞춰 매우 세심하게 이루어져야 합니다. 이 과정에서는 제품의 크기, 모양, 사용될 소재의 특성 등을 고려하여 금형의 구조를 결정하게 됩니다. 제작 과정은 설계된 도면을 바탕으로 정밀 가공을 통해 실제 금형을 만들어내는 단계로 이루어집니다. 이 때 고정밀 기계장비를 사용하여 고무가 압출될 때 발생할 수 있는 오차를 최소화하고, 제품의 일관성을 유지하기 위한 노력이 필요합니다.



    고무 금형 설계 시 고려해야 할 사항

    제품별 최적 금형 구조 선정 방법

    고무 금형 설계 시 가장 중요한 것 중 하나는 제품의 특성과 요구 사항에 가장 적합한 금형 구조를 선정하는 것입니다. 이를 위해 제품의 사용 목적, 예상되는 사용 환경, 필요한 내구성 및 탄성 등 다양한 요소를 면밀히 검토해야 합니다. 또한, 제품의 복잡성과 정밀도를 고려하여, 가공의 용이성과 생산 효율성을 동시에 충족시킬 수 있는 금형 구조를 결정해야 합니다.

    재질별 적정 금형 재료 선택 기준

    금형 재료의 선택은 제품의 품질과 금형의 내구성에 직접적인 영향을 미칩니다. 고무의 종류에 따라 적합한 금형 재료가 달라지므로, 사용될 고무의 물성치와 가공 조건을 정확히 이해하는 것이 중요합니다. 예를 들어, 고온에서 가공되는 실리콘 고무의 경우 열에 강한 금형 재료를 사용해야 하며, 화학적 저항성이 요구되는 경우에는 부식에 강한 재료를 선택해야 합니다.

    생산성과 원가에 미치는 영향

    금형 설계는 생산성 향상과 원가 절감에도 중요한 역할을 합니다. 효율적인 금형 설계는 제품의 생산 속도를 높이고, 불량률을 줄여 전체적인 생산 비용을 절감할 수 있습니다. 따라서, 이것이 의미가 있으려면 금형 설계 과정에서부터 제품의 대량 생산 가능성, 가공 시 발생할 수 있는 문제점들을 사전에 예측하고, 이를 최소화할 수 있는 방안을 찾아야 합니다.



    고무 금형 제작 시 팁 및 최적화 방안

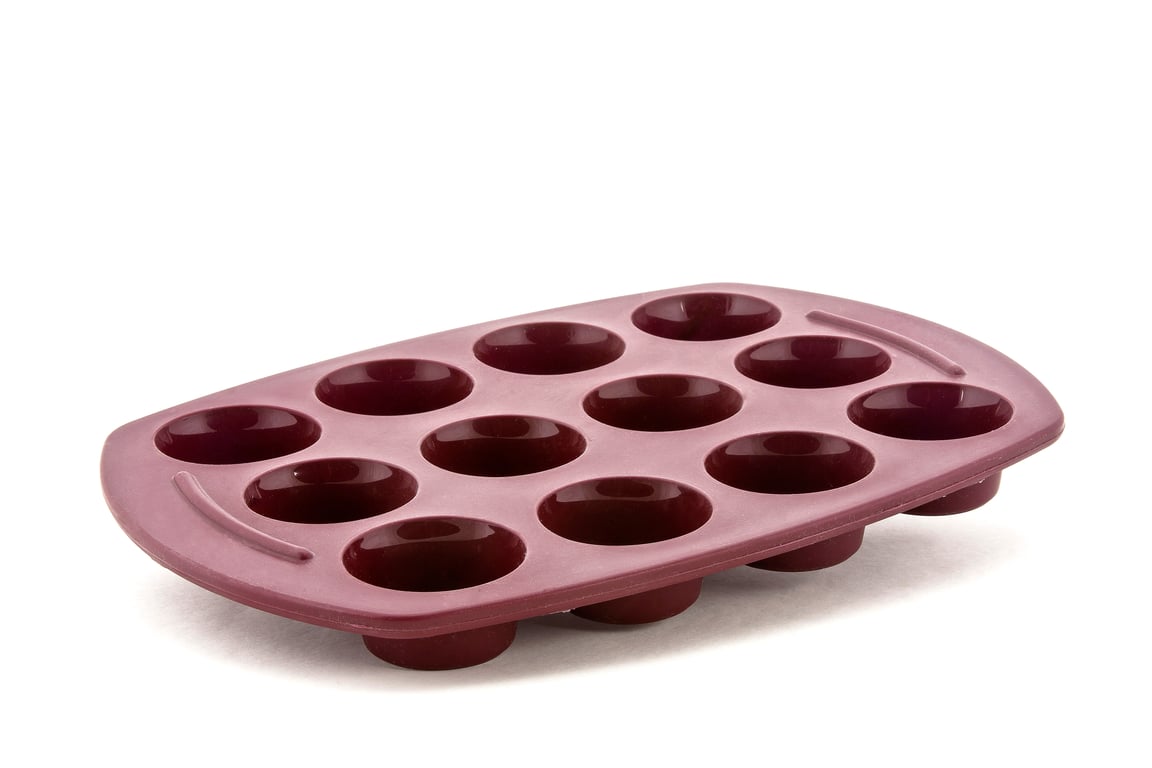

    갈색으로 된 원형의 고무 금형 틀

    고무 금형 가공 시 주의점

    가공 정밀도의 중요성 고무 금형의 가공 정밀도는 최종 제품의 품질을 결정짓는 핵심 요소입니다. 미세한 오차도 제품의 치수 불일치로 이어질 수 있으므로, 가공 과정에서의 정밀도 유지가 필수적입니다. 가공 기계의 상태를 정기적으로 점검하고, 고정밀 가공 장비를 사용하는 것이 좋습니다.

    재료 선택의 중요성 고무 금형의 재료는 금형의 내구성과 제품의 품질에 영향을 미칩니다. 사용 목적과 제품의 특성에 맞는 재료를 선택해야 하며, 고온에서도 변형이 적고, 내마모성이 뛰어난 재료가 선호됩니다. 재료 선택 시, 장기간 사용으로 인한 마모, 열 변형 등을 고려해야 합니다.

    가공 환경의 관리 가공 환경 또한 금형의 품질에 영향을 미칩니다. 습도, 온도 등 환경 조건이 금형 가공의 정밀도에 영향을 줄 수 있으므로, 가공 환경을 안정적으로 유지하는 것이 중요합니다. 또한, 작업 공간의 청결을 유지하여 먼지나 이물질이 금형에 영향을 주지 않도록 해야 합니다.

    Burr 최소화를 위한 설계 및 가공 포인트

    설계 단계에서의 Burr 최소화 Burr는 금형 가공 과정에서 발생하는 미세한 잔여물로, 제품의 품질 저하의 원인이 됩니다. 설계 단계에서부터 Burr 발생을 최소화할 수 있는 방법을 고려하는 것이 중요합니다. 예를 들어, 금형의 날카로운 모서리를 둥글게 처리하거나, 가공 압력을 분산시킬 수 있는 설계를 도입하는 것이 도움이 됩니다.

    가공 기술의 적용 가공 기술의 선택 또한 Burr 최소화에 중요한 역할을 합니다. 고속 가공, 정밀 가공 기술 등 Burr 발생을 줄일 수 있는 최신 가공 기술을 적용하는 것이 좋습니다. 또한, 가공 후 Burr 제거를 위한 추가적인 작업 과정을 계획하는 것도 중요합니다.

    장기적인 금형 유지보수 및 관리 방법

    정기적인 점검 및 유지보수 금형의 장기적인 성능 유지를 위해 정기적인 점검과 유지보수가 필요합니다. 사용 후 금형의 청소는 물론, 마모된 부분의 교체나 수리를 통해 금형의 수명을 연장시킬 수 있습니다. 금형의 상태를 정기적으로 점검하고, 필요한 경우 전문가의 진단을 받는 것도 좋습니다.

    금형 보관 방법 금형을 사용하지 않을 때는 적절한 보관 방법이 중요합니다. 습기와 먼지로부터 보호하기 위해, 건조하고 청결한 환경에서 보관해야 합니다. 또한, 금형을 보호하기 위한 방청 처리를 정기적으로 실시하는 것이 좋습니다.
